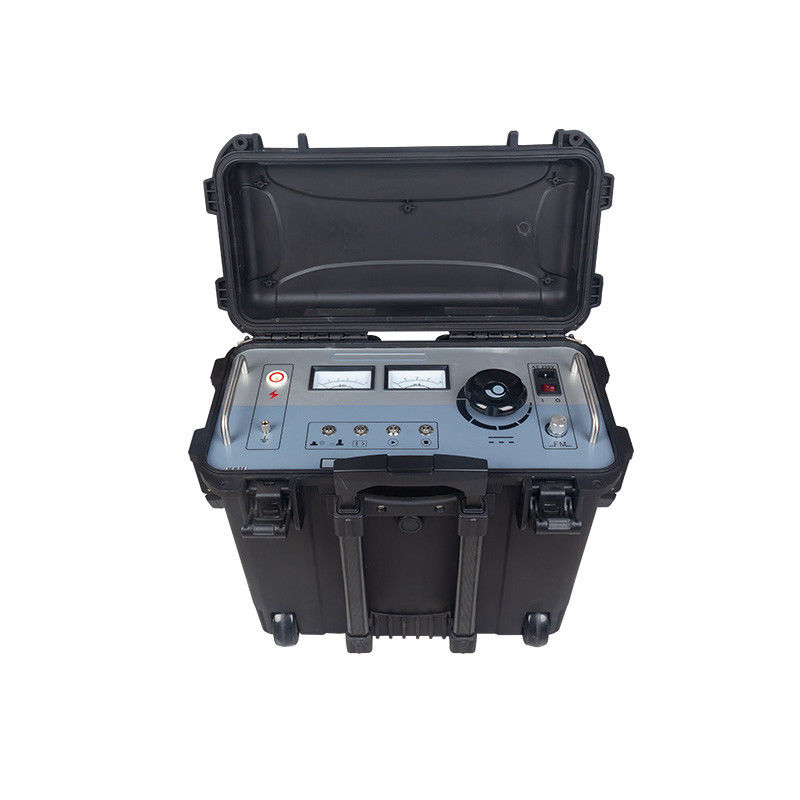

Portabel daya hv kabel bawah tanah fault fault locator

Dengan penyebaran penuh transformasi jaringan perkotaan, banyak biro pasokan listrik, pihak konstruksi, dan bahkan unit desain menemukan kabel 110kV XLPE untuk pertama kalinya.Karena keterbatasan waktu dan pengalaman yang tidak cukup, banyak kabel gagal melewati tes tegangan tahan (10kV/ 1min).

Saat ini, sebagian besar lapisan luar terbuat dari bahan lapisan HDPE, yang telah lulus tes tegangan tahan DC 25kV/5min di pabrik, dan arus kebocoran serendah puluhan μA.Oleh karena itu, sebagian besar cacat setelah berbaring disebabkan oleh kerusakan kekuatan eksternal selama berbaring, termasuk pengisian tanah dan penutup.air di kotak pengantar tanah; kerusakan cacat asli; penetrasi kelembaban dari bagian bercabang dari kawat pengantar mengurangi ketahanan isolasi, dll.,Terkadang karena kabel terkubur terlalu dalam atau kondisi sekitarnya rumit, sehingga sangat sulit untuk menemukan, dan beberapa cacat tidak dapat diselesaikan setelah bertahun-tahun, meninggalkan bahaya tersembunyi untuk operasi.

Tegangan keluaran detektor kesalahan lapisan luar kabel tegangan tinggi adalah 10KV dan di bawahnya,termasuk uji penyerahan lapisan luar kabel dan uji pencegahan yang cocok untuk sistem interkoneksi silang dan lokasi kesalahan lapisan luar kabel.

Cepat dan akurat menemukan bahaya tersembunyi dari10kV-500kVkabel tegangan tinggi dan tegangan ultra-tinggi dengan inti tunggal dan tiga intikesalahan pengantar lapisan luar dan arus kebocoran besarPada saat yang sama, dapat melakukan 5 kV-10 kV pada poliethelin kepadatan tinggi dan polivinil klorida kabel luar selubung,1 menit DC tahan tes teganganadalah instrumen khusus yang diperlukan untuk pemeliharaan peralatan kabel unit operasi kabel tegangan tinggi dan ultra-tinggi 10kv-500kv dengan satu inti dan tiga inti,perusahaan teknik kabel tegangan tinggi, dan berbagai perusahaan teknik transmisi dan transformasi listrik.

Fitur Utama

1 dengan fungsi perlindungan over-current, overvoltage, overheating otomatis;

2 Lebih aman dan lebih dapat diandalkan dengan perlindungan nol;

3 Desain self-discharge yang unik, selama output tegangan tinggi dipotong, tegangan tinggi itu sendiri akan nol;

4 dengan tampilan meter arus dan tegangan dengan dua penunjuk, intuitif dan jelas;

5. One-key switch antara posisi mode dan menahan mode tegangan, yang nyaman dan cepat;

6 Tidak ada titik mati dalam rentang uji;

7Sensitivitas penerima dapat disesuaikan, yang lebih nyaman untuk penentuan posisi;

8 Fungsi saklar perlindungan over-current, mode tegangan tahan dan mode penentuan posisi nyaman digunakan.

Data teknis

1 Tegangan masukan: 220V (± 10%), 50Hz (± 2Hz);

2 Tegangan output: 0 ~ 10kV (gelombang persegi) diatur;

3 Arus keluaran: 0~200mA;

4 Kapasitas output: 2kVA;

5 Penyesuaian frekuensi: Min: 0,2Hz, Max: 5Hz (range adjustable).

Komposisi instrumen

1 Pencari kesalahan lapisan luar kabel: unit untuk lokasi kesalahan atau uji tegangan tahan;

2 Jalur koneksi tegangan tinggi: menghubungkan ujung output tegangan tinggi dari host dan inti kabel yang sedang diuji;

3 Kabel daya: kabel daya kerja instrumen;

4 Penerima: unit yang menerima sinyal ketika kesalahan ditemukan;

5 sekring: digunakan sekring 8A, sekring cadangan sistem catu daya AC220V;

6 Kawat tanah: Kawat tanah instrumen;

7 Klem penerima: Klem penerima;

8 Sub-rack: digunakan dalam metode tegangan langkah.

Daftar kemasan

Perkenalan antarmuka operasi

①output tegangan tinggi: terminal output tegangan tinggi DC khusus;

②Voltmeter: tegangan output tegangan tinggi yang menunjukkan kV meter;

③Ammeter: arus keluar yang menunjukkan meter mA;

④Soket sekring: tempat di mana sekring dari sistem catu daya 220VAC dipasang;

⑤Soket listrik: catu daya kerja instrumen, port koneksi 220VAC;

⑥Saklar daya: "Gang I" menggunakan catu daya AC220V untuk memasok daya ke sistem; "0 gear" dimatikan;

⑦Pengaturan frekuensi dalam modus penentuan posisi: menyesuaikan frekuensi output pulsa dalam modus penentuan posisi;

⑧Pengaturan tegangan: Setelah memulai perangkat, Anda harus pertama-tama memutar tombol ke arah berlawanan arah jarum jam ke ujung.dan kemudian menyesuaikan searah jarum jam untuk meningkatkan output tegangan tinggi dari kecil ke besar, dan menyesuaikan searah jarum jam untuk membuat output tegangan tinggi menurun dari besar ke kecil;

⑨Tombol high-voltage stop: Ketika tes selesai atau ada kelainan, tekan tombol ini untuk mematikan output high-voltage, lampu high-voltage akan mati,lampu tombol berhenti akan menyala untuk menunjukkan bahwa ada output tegangan tinggi, dan jika mati, berarti tidak ada output tegangan tinggi;

⑩Tombol start tegangan tinggi: Ketika lampu tombol start menyala, itu berarti bahwa output tegangan berada di posisi nol. Ketika tombol start menyala, tombol start sah.Jika lampu tombol start tidak menyala setelah menyalakan saklar daya, menyesuaikan tombol penyesuaian tegangan ke arah arah jarum jam sampai lampu menyala. Ketika lampu menyala, tekan tombol ini untuk memulai perangkat dan menghasilkan output tegangan tinggi;

⑪Saklar perlindungan overcurrent: Ketika lampu biru menyala, perlindungan overcurrent dihidupkan, dan ketika lampu biru dimatikan, perlindungan overcurrent dimatikan.

⑫Tombol saklar posisi/fungsi tegangan tahan: ketika lampu merah menyala, itu adalah fungsi tegangan tahan, dan ketika lampu hijau menyala, itu adalah fungsi posisi;

⑬Kolom pengantar: titik pengantar instrumen, perlindungan keselamatan;

1. Mikro-ampere meter: menunjukkan besar dan arah sinyal

2. Sinyal: Antarmuka input sinyal digunakan untuk menghubungkan kerangka A atau penjepit penerima;

3. Pengaturan nol: dasar referensi dari sinyal pengaturan dalam mode "I"; tidak berfungsi dalam mode "II";

4Pengaturan: menyesuaikan amplitudo sinyal masukan;

5. Saklar gigi: "0" berarti keadaan mati;

File "I" dapat digunakan dalam modus uji tegangan langkah dan modus uji penjepit penerima;

Ini cocok untuk lingkungan uji dengan sinyal masuk yang lemah (dengan sirkuit penguat di dalam);

II gear hanya dapat digunakan dalam modus uji tegangan langkah;

Ini cocok untuk lingkungan uji dengan sinyal masukan yang kuat (tidak ada sirkuit amplifier di dalam);

Uji di tempat
