Murray Bridge Cable Sheath Fault Pre-Locator XHHG521A 7500V Presisi tinggi Tidak ada area buta untuk pengujian kabel pendek

Lokator celah kabel Time Domain Reflectometer (TDR) bekerja dengan mengirimkan pulsa ke kabel dan mengukur waktu yang dibutuhkan pantulan untuk kembali dari titik celah. Metode ini bekerja dengan baik untuk celah di tengah rentang, tetapi memiliki keterbatasan bawaan: pulsa yang dikirim harus secara fisik mencapai celah dan kembali sebelum pengukuran dapat dilakukan. Ketika celah berada dalam jarak beberapa meter dari ujung pengujian, atau pada kabel pendek yang hanya membentang puluhan meter, pulsa pantulan tiba sebelum penerima TDR pulih dari transmisi awal — menciptakan zona mati pengukuran yang dikenal sebagai area buta.

XHHG521A sepenuhnya menghilangkan keterbatasan ini. Berdasarkan prinsip jembatan Murray — jembatan resistansi presisi yang beroperasi pada potensial tinggi — ia mengukur resistansi celah secara proporsional terhadap referensi yang diketahui, bukan waktu tempuh. Tidak ada panjang kabel minimum, tidak ada area buta, dan tidak ada ambiguitas di dekat terminasi kabel.

1. Pengaturan Jembatan: XHHG521A membentuk jembatan Wheatstone yang seimbang dengan dua lengan — satu berisi kabel yang sedang diuji (fasa yang rusak ditambah jalur balik) dan yang lainnya berisi potensiometer terkalibrasi presisi. Jembatan diberi energi pada potensial tinggi (hingga 7500V) untuk memecah celah resistansi tinggi menjadi keadaan konduksi yang dapat diukur
2. Penyesuaian Keseimbangan: Operator menyesuaikan arus keluaran (disarankan 5–40 mA) untuk sensitivitas galvanometer yang optimal, kemudian memvariasikan potensiometer hingga galvanometer nol — menunjukkan jembatan seimbang. Pada keseimbangan, rasio resistansi di sisi potensiometer sama dengan rasio resistansi bagian kabel yang rusak terhadap jalur balik
3. Perhitungan Otomatis: Setelah seimbang, mikrokontroler mengonversi rasio potensiometer menjadi jarak celah menggunakan panjang kabel yang telah dimasukkan sebelumnya. Hasilnya ditampilkan secara langsung — tanpa perhitungan manual, tanpa interpretasi gelombang
4. Mengapa 7500V Penting: Celah selubung pada kabel yang terkubur sering kali muncul sebagai jalur kebocoran resistansi tinggi — 10kΩ hingga beberapa MΩ. Tegangan tanpa beban 7500V cukup untuk memecah resistansi ini menjadi konduksi stabil pada arus keseimbangan 5–40 mA, memungkinkan keseimbangan jembatan yang akurat bahkan pada celah yang tampak seperti sirkuit terbuka bagi ohmmeter tegangan rendah
5. Pengukuran Empat Terminal: XHHG521A menggunakan topologi pengukuran Kelvin (empat kawat) melalui kabel tegangan tinggi dua intinya — jalur penginderaan tegangan dan penghantar arus dipisahkan di instrumen, menghilangkan resistansi kabel yang jika tidak akan menimbulkan kesalahan sistematis dalam jembatan dua kawat konvensional

• Panel Kontrol Potensial Rendah: Semua kontrol operator, tampilan, dan antarmuka potensiometer dijaga pada potensial ground. Sumber tegangan tinggi dan sirkuit jembatan terkandung dalam kompartemen terisolasi terpisah — operator tidak pernah menyentuh permukaan apa pun pada potensial yang ditinggikan
• Perlindungan Posisi Nol: Tegangan tinggi tidak dapat diaktifkan kecuali regulator tegangan berada pada pengaturan minimumnya — mencegah pengaktifan yang tidak disengaja pada keluaran penuh

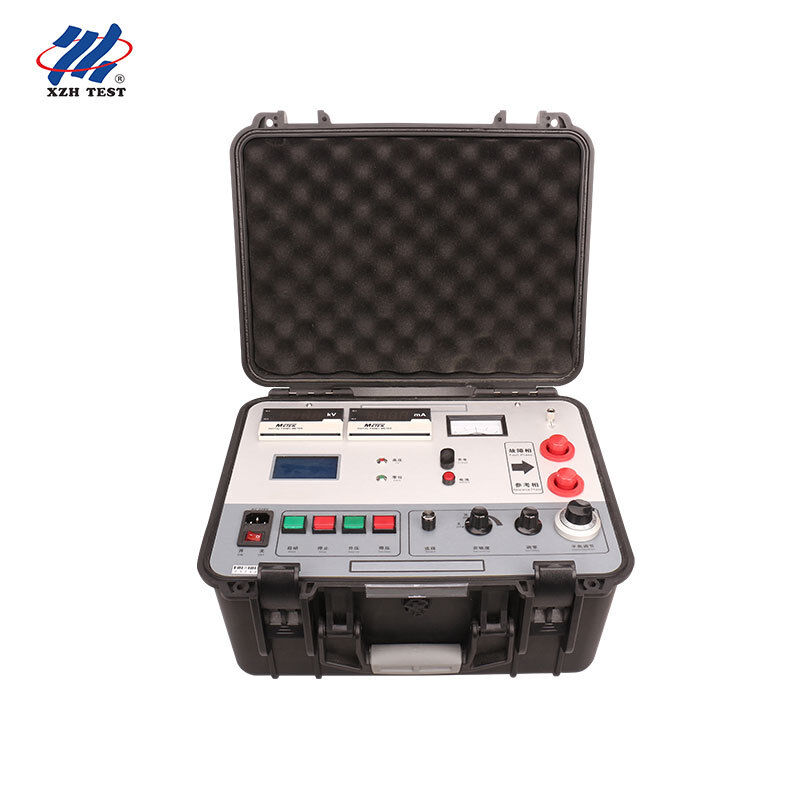

• Kotak Pelindung Terintegrasi: Sumber tegangan tinggi dan jembatan ditempatkan dalam satu penutup pelindung portabel yang dinilai untuk transportasi lapangan. Tidak ada kabel HV terbuka atau modul terpisah untuk dihubungkan di lokasi
• Keluaran yang Dapat Disesuaikan: Tegangan diatur oleh regulator listrik yang dikontrol tombol dengan transformator tipe-R — penyesuaian halus, tanpa langkah dari nol hingga 7500V. Setelah pengukuran keseimbangan selesai, kurangi tegangan hingga nol dan putuskan sambungan dengan aman

1. Isolasi dan Verifikasi: Putuskan sambungan kabel dari semua peralatan di kedua ujungnya. Verifikasi fasa yang rusak menggunakan penguji resistansi isolasi — konfirmasikan nilai resistansi untuk membantu mengatur arus jembatan yang benar
2. Hubungkan Jembatan: Sambungkan kabel HV dua inti XHHG521A: satu inti ke konduktor yang rusak, yang lain ke jalur balik (fasa sehat atau pelindung kabel). Sambungkan ground instrumen ke ground stasiun
3. Masukkan Panjang Kabel: Masukkan panjang total kabel dalam meter menggunakan kontrol panel depan. Instrumen menyimpan nilai ini untuk perhitungan jarak otomatis
4. Aktifkan dan Seimbangkan: Tingkatkan tegangan hingga celah menghantarkan pada arus stabil (disarankan 5–40 mA). Sesuaikan potensiometer hingga galvanometer nol — instrumen menghitung otomatis dan menampilkan jarak celah
5. Nonaktifkan dan Verifikasi: Kurangi tegangan hingga nol, putuskan sambungan, dan catat hasilnya. Untuk pengukuran kritis, verifikasi dari ujung kabel yang berlawanan — kedua pembacaan jarak harus dijumlahkan menjadi panjang total kabel
