Ringkasan Produk
XZH TEST Accurate Portable Cable Fault Location System adalah platform diagnostik yang terintegrasi sepenuhnya yang dirancang untuk jaringan kabel listrik bawah tanah tegangan menengah dan rendah hingga 35 kV.Mengkombinasikan generator tegangan tinggi multi-voltase 2048J, 400 MHz digital TDR pre-locator, akustik-magnetic high-precision pinpointer, dan multi-frequency cable path comprehensive tester menjadi satu solusi medan terkoordinasi,Sistem ini mencakup seluruh alur kerja lokasi kesalahan dari kondisi kesalahan dan pra-lokasi melalui penentuan tepat tingkat sentimeter dan identifikasi rute kabelDirancang untuk kru lapangan utilitas, kontraktor listrik, dan tim pemeliharaan industri, ia memberikan akurasi kelas profesional dalamPaket yang dapat diangkut untuk lingkungan lapangan yang keras dari -25°C hingga +65°C.
Komponen Sistem

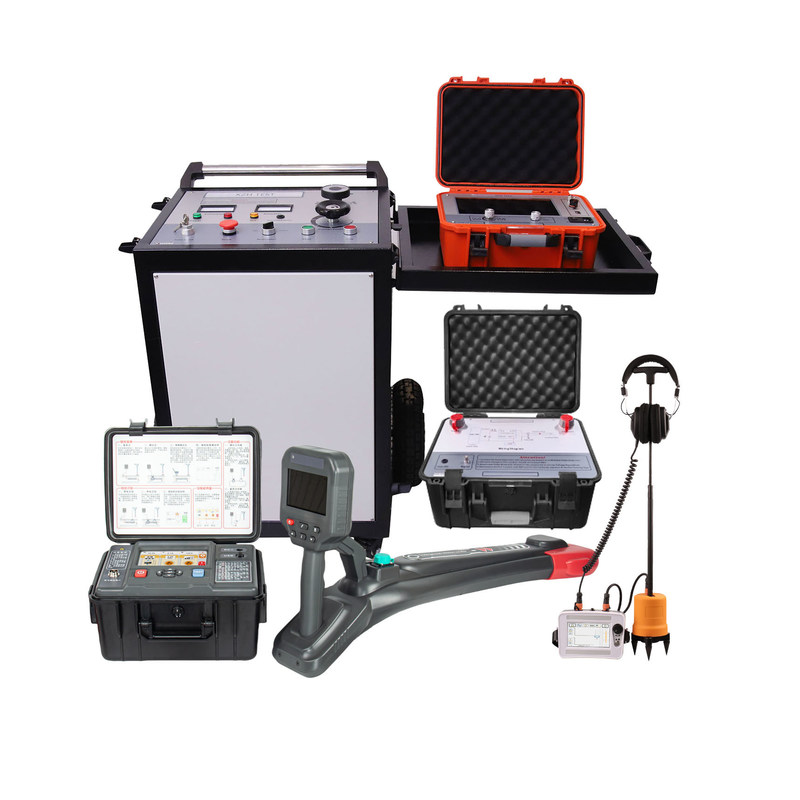

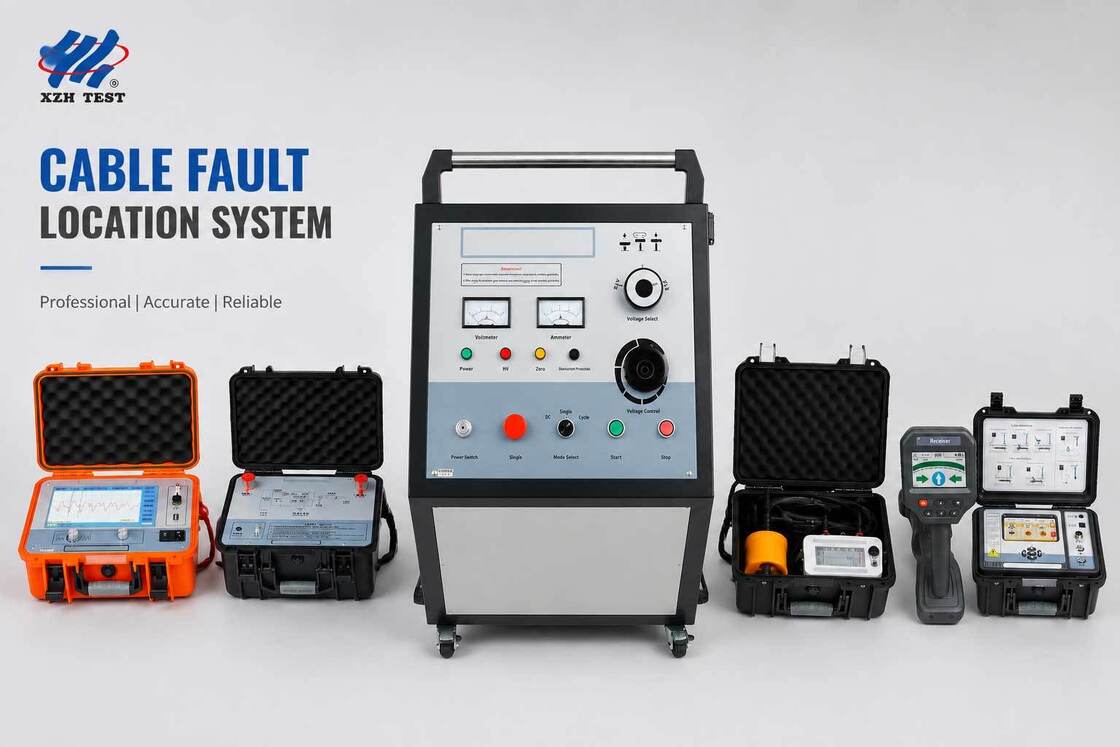

1. XHHV535-4TS 2048J Generator tegangan tinggi
Sumber Energi Impulse & Kondisi Fault
Powerhouse dari sistem. Mengirim hingga 2048 Joule energi lonjakan dengan tiga tingkat tegangan yang dapat diputar (8 kV / 16 kV / 32 kV) untuk kontrol energi yang tepat di berbagai peringkat tegangan kabel.Menyediakan impuls energi tinggi yang diperlukan untuk arc refleksi kesalahan pra-lokasi dan akustik-magnetic penentuan. Fitur terus menerus 60 mA arus bakar untuk kondisi kesalahan, nol-memulai perlindungan interlock, otomatis internal kapasitansi debit, dan IP54-rated kandang.
Tegangan output:8 kV / 16 kV / 32 kV (berubah tiga tingkat)
Energi pelepasan:2,048 Joule (maksimal)
Listrik pembakaran:60 mA @ 32 kV untuk kondisi kesalahan
Kapasitor terintegrasi:64 μF / 16 μF / 4 μF
Keamanan:Interlock nol-start, debit otomatis, perlindungan overvoltage/overcurrent/overheating
Peringkat Perlindungan:IP54
2. XHGG502A Digital TDR Kabel Fault Pre-Locator
Jangkauan kesalahan resolusi tinggi
Advanced Time Domain Reflectometer untuk pengukuran jarak kesalahan awal yang cepat.dan ARC pulsa ganda untuk menangani semua jenis kesalahan isolasi kabel. Dengan kecepatan pengambilan sampel maksimum 400 MHz, amplitudo pulsa 300 V, dan sepuluh rentang pengukuran yang dapat dipilih dari 100 m sampai 100 km, ia memberikan resolusi minimum 0,07 m dengan kesalahan pengukuran ≤±(0,5% × L + 1m).Fitur-fitur pemasangan impedansi otomatis dan gain sinyal yang dapat disesuaikan 0 ∼ 100%.
Metode pengujian:LV pulsa, arus impuls, tegangan impuls, ARC pulsa ganda
Tingkat pengambilan sampel:1 MHz 400 MHz
Lingkup pengukuran:≥ 120 km
Resolusi minimum:00,07 m
Amplitudo denyut nadi:300 V
Impedansi output:Pertandingan otomatis
3. XHDD503C Acoustic-Magnetic High-Precision Pinpointer
Penentuan kesalahan tingkat sentimeter
Penerima sinkron akustik-magnetik kelas profesional untuk lokalisasi kesalahan yang tepat. beroperasi dalam empat mode (Standard, Enhanced, Noise Reduction, Custom) dengan perbedaan waktu cerdas,pemeriksaan elektromagnetik, dan metode pengukuran akustik. TFT 5 inci ultra-cerah 800 × 480 tampilan warna sejati memberikan panduan grafis intuitif,sementara 120 dB gain otomatis penuh dan kisaran dinamis 16 gigi (0 ‰ 112 dB) memastikan deteksi yang dapat diandalkan dalam kondisi medan yang paling bising. IP65 rating tahan air untuk operasi semua cuaca.
Keakuratan titik tetap:0.1 m (titik tetap & jalur)
Keuntungan:120 dB, sepenuhnya otomatis + diatur secara manual
Rentang frekuensi:100 1600 Hz
Tampilan:5 inci TFT ultra-cerah 800 × 480 warna sejati
Baterai:4 × 18650 lithium, 8+ jam waktu berjalan
Tahan air:IP65
4. XHGX507C Tester Komprehensif Saluran Kabel
Pelacakan Rute & Identifikasi
Sistem pemancar-penerima multi-frekuensi untuk pelacakan jalur kabel, pengukuran kedalaman, identifikasi kabel, dan deteksi kesalahan tegangan langkah.Transmitter output hingga 15 W di 11 frekuensi aktif (640 Hz hingga 197 kHz) dengan 9 tingkat daya yang dapat disesuaikan dan 150 Vpp output maksimumPenerima memiliki tampilan warna LCD 4,3-inci yang dapat dibaca sinar matahari yang menunjukkan kedalaman, arus, frekuensi, mode, gain, dan kekuatan sinyal.dan metode output induksi dengan penjepit kopling Φ150 mm. kedalaman deteksi mencapai 0 ¢ 20 m.
Frekuensi aktif:11 frekuensi dari 640 Hz hingga 197 kHz
Kekuatan output:15 W max, 9 tingkat diatur
kedalaman deteksi:0 20 m
Tampilan:4.3 inci warna LCD, sinar matahari terlihat
Modus Kerja:Pelacakan, identifikasi, tegangan langkah
Deteksi pasif:Frekuensi daya 50/60/250 Hz + pita RF
Spesifikasi Sistem Lengkap
| Parameter |
Spesifikasi |
| Model |
XHGG502A + XHDD503C + XHHV535-4TS + XHGX507C |
| Energi Tombak |
2,048 Joule (maksimal) |
| Tegangan Listrik |
8 kV / 16 kV / 32 kV (berubah tiga tingkat) |
| Tingkat pengambilan sampel TDR |
1 MHz 400 MHz |
| Lingkup Pra-Lokasi |
≥ 120 km |
| Resolusi Pra-Lokasi |
00,07 m |
| Menentukan Akurasi |
0.1 m (titik tetap & jalur) |
| Jarak Pelacak Jalur |
0 20 m |
| Jangkauan Kabel Sasaran |
Kabel listrik tegangan menengah dan rendah (hingga 35 kV) |
| Suhu operasi |
-25°C +65°C |
| Merek |
XZH TEST |
| Asal usul |
Xi'an, Shaanxi, Cina |
| Sertifikasi |
ISO, CE |
Seluruh alur kerja lokasi kesalahan
Uji Isolasi Kabel & Kondisi Fault (XHHV535-4TS)Melakukan pengukuran resistensi isolasi awal untuk mengkonfirmasi adanya kesalahan dan mencirikan jenis kesalahan.Menerapkan DC atau tegangan tinggi lonjakan untuk kondisi titik kesalahan yang membuatnya berkedip dan pembuangan untuk menciptakan sinyal sementara terdeteksi.
Prasyarat lokasi kesalahan (XHGG502A)Sambungkan pra-locator TDR dan gunakan prinsip-prinsip refleksi gelombang perjalanan untuk membuat pengukuran kasar dari semua jenis kesalahan isolasi utama kabel.arus impuls, tegangan impuls, atau pulsa ARC ganda) berdasarkan karakteristik kesalahan untuk perhitungan jarak cepat.
Pelacakan dan Identifikasi Rute (XHGX507C)Mengerahkan tester komprehensif untuk melacak jalur kabel yang tepat, mengukur kedalaman pengeboran, dan secara positif mengidentifikasi kabel target di antara beberapa sirkuit.Tanda rute di permukaan tanah untuk mempersiapkan lokalisasi yang tepat.
Generasi Impulse Surge (XHHV535-4TS)Menggunakan gelombang energi tinggi ke kabel yang rusak pada tingkat tegangan yang dipilih untuk menciptakan sinyal akustik dan elektromagnetik yang terdeteksi di titik kesalahan untuk pinpointer.
Penentuan Titik yang Tepat (XHDD503C)Jalankan jalur kabel dengan penunjuk akustik-magnetik menggunakan metode selisih waktu cerdas dan pemicu sinkron.1 m ‡ meminimalkan area penggalian dan waktu perbaikan.
Perbaikan Kabel & VerifikasiMenggali tepat di titik yang ditandai, memperbaiki kabel, dan memverifikasi pemulihan dengan tes isolasi akhir untuk mengkonfirmasi integritas operasional.
Aplikasi
Jaringan Distribusi Urban:Lokasi kesalahan pada kabel distribusi tegangan menengah dan rendah yang terkubur di lingkungan kota di mana akurasi penunjuk 0,1 m meminimalkan penggalian jalan, gangguan lalu lintas, dan biaya restorasi.
Fasilitas Industri:Diagnosis pada kabel distribusi listrik pabrik, termasuk yang berjalan di bawah lantai beton, halaman aspal, dan fondasi bangunan di mana akses dibatasi.
Situs Energi Terbarukan:Deteksi kesalahan kabel di pembangkit listrik tenaga angin, pembangkit tenaga surya PV, dan fasilitas penyimpanan energi dengan jaringan kolektor dan kabel feeder yang luas.
Infrastruktur transportasi:Diagnosis kabel bawah tanah untuk kereta api, bandara, pelabuhan, dan sistem listrik terowongan di mana pemulihan kesalahan yang cepat sangat penting untuk kelangsungan operasi.
Listrik utilitas & Kontraktor layanan:Pemeliharaan preventif rutin, tanggap kegagalan darurat, dan pengujian setelah pemasangan untuk jaringan kabel listrik LV/MV.
Pengemasan & Pengiriman
| Artikel |
Rincian |
| Kemasan |
Kasus kayu diperkuat dengan bantalan busa internal |
| Waktu Pengiriman |
8 10 hari kerja |
| Kapasitas Pasokan |
1,000 set per tahun |
| Jumlah pesanan minimum |
1 unit |
| Ketentuan Pembayaran |
T/T |
Pertanyaan yang Sering Diajukan
T1: Jenis kabel dan tingkat tegangan apa yang dapat dideteksi sistem XHHV535-4TS kesalahan pada?
Sistem ini dirancang untuk kabel listrik tegangan menengah dan rendah hingga 35 kV. Sistem ini menangani semua jenis isolasi umum termasuk XLPE, PILC, dan EPR.tegangan impuls, ARC pulsa ganda) mencakup spektrum lengkap jenis kesalahan kabel: resistensi rendah, sirkuit pendek, sirkuit terbuka, kebocoran resistensi tinggi, dan kesalahan flashover.3-gear surge generator (8/16/32 kV) memungkinkan operator untuk mencocokkan energi impuls dengan tepat ke tegangan nominal kabel.
T2: Bagaimana penunjuk akustik-magnetik mencapai akurasi di bawah 0,2 m?
Penunjuk XHDD503C menggunakan prinsip sinkronisasi akustik-magnetik.gelombang akustik (suara/getaran) dan gelombang elektromagnetik menyebar ke luar dengan kecepatan yang berbeda melalui tanahSensor IP65 menangkap kedua sinyal secara bersamaan. unit host menghitung perbedaan waktu secara real time dan menampilkan 4 pembacaan yang disinkronkan.Ketika operator mendekati langsung di atas kesalahan, selisih waktu secara progresif berkurang menjadi nol, menunjukkan lokasi yang tepat dalam 0,2 m bahkan di lingkungan perkotaan yang bising, berkat peningkatan 120 dB dan pengurangan kebisingan latar belakang BNR.
T3: Apakah sistem ini cocok untuk satu teknisi lapangan?
Ya, setiap komponen dirancang untuk penyebaran operator tunggal: TDR pre-locator memiliki antarmuka layar sentuh 10,1 inci dengan analisis bentuk gelombang otomatis;penguji jalur XHGX507C memberikan grafik batang, panah, dan perintah suara untuk pelacakan kabel solo; dan penunjuk hanya berat 6,5 kg dengan > 8 jam waktu berjalan baterai.tim dua orang direkomendasikan sesuai dengan protokol utilitas standar, tetapi setiap instrumen individu sepenuhnya mampu operator tunggal.
T4: Pelatihan dan dukungan purna jual apa yang diberikan oleh XZH TEST?
XZH TEST menyediakan manual pengguna berbahasa Inggris yang komprehensif dengan setiap sistem. Pengoperasian di tempat dan pelatihan operator dapat diatur atas permintaan. Kami menawarkan dukungan teknis jarak jauh melalui email,panggilan video, dan telepon ️ tim insinyur kami membantu dengan panduan khusus aplikasi, interpretasi bentuk gelombang, dan pemecahan masalah lapangan.dengan kontrak garansi dan layanan diperpanjang yang tersedia untuk operasi armada jangka panjang.
Q5: Apa syarat pengiriman, kemasan, dan kapasitas pasokan?
Waktu Pengiriman Standar adalah 8-10 hari kerja. Setiap sistem dikemas dalam kasus kayu ekspor kelas diperkuat dengan bantalan busa internal untuk pengiriman internasional yang aman.Jumlah pesanan minimum adalah 1 unit, dengan syarat pembayaran T/T. Kapasitas pasokan tahunan adalah 1.000 set ¢ memastikan ketersediaan untuk pembelian uji coba individu dan pengadaan armada utilitas berskala besar.
