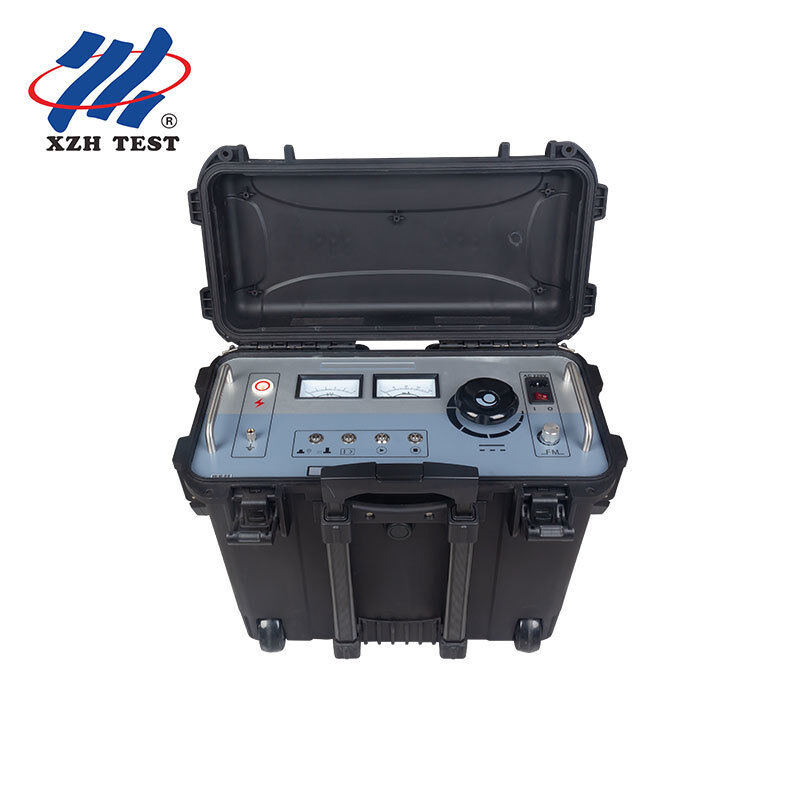

Lokalisir Celah Selubung Kabel 500kV XHHD523L untuk Pengujian Selubung Luar Kabel Tegangan Tinggi 10kV-500kV dan Penentuan Titik Celah Tanah

Pada kabel listrik tegangan tinggi XLPE dengan nilai 110 kV dan di atas, lapisan luar adalah garis pertahanan pertama.Dibuat dari bahan HDPE dan diuji di pabrik pada DC 25kV/5min dengan arus kebocoran serendah puluhan mikroampereTapi setelah kabel ditempatkan di tanah, kenyataannya adalah kerusakan backfill selama pemasangan, termit penetrasi setelah bertahun-tahun operasi,masuknya air di kotak pengantar, dan tekanan mekanik pada sendi triforkasi secara progresif menurunkan integritas selubung.

Ketika sarung gagal, layar logam akan terkena kelembaban tanah, memulai korosi dan akhirnya kerusakan layar.Metode lokalisasi kesalahan tradisional yang dirancang untuk kesalahan konduktor-ke-konduktor atau konduktor-ke-bumi tidak dapat mendeteksi cacat ini secara andal.. XHHD523L dibangun khusus untuk mengisi celah ini, mengirimkan impuls tegangan tinggi terkontrol ke lapisan sarung dan dengan tepat menemukan titik kebocoran menggunakan metode tegangan langkah.

XHHD523L termasuk unit penerima khusus yang dirancang untuk dua metode deteksi:

Sub-rack A-frame ditempatkan di sepanjang jalur kabel pada interval yang teratur.Penerima mengukur gradien tegangan antara dua probe tanah amplitudo sinyal dan perubahan polaritas sebagai operator melewati titik kesalahan, menentukan cacat selubung dengan radius sub-meter di permukaan.

Untuk melacak rute kabel dan pra-lokasi kesalahan sarung di daerah di mana penyisipan probe tanah tidak praktis (permukaan berbatu, medan berbatu), penjepit penerima secara induktif menyambung ke kabel,mendeteksi variasi kekuatan sinyal yang menunjukkan zona kesalahan.

1. Zero-Start Interlock:Tegangan tinggi tidak dapat diaktifkan kecuali tombol penyesuaian tegangan sepenuhnya berlawanan arah jarum jam.Tombol start hanya menyala ketika posisi nol dikonfirmasi mencegah energi yang tidak disengaja pada tegangan tinggi
2. Otomatis Self-discharge:Ketika output tegangan tinggi dihentikan baik dengan tombol Stop atau gangguan daya sirkuit internal secara otomatis menghisap muatan residual ke nol. Tidak diperlukan prosedur debit manual
3. Perlindungan atas arus:Saklar perlindungan overcurrent khusus dengan indikator LED biru. Ketika diaktifkan, sistem secara otomatis berputar jika arus keluar melebihi ambang aman
4. Perlindungan atas tegangan:Klem tegangan internal mencegah output melebihi 10 kV maksimum dalam kondisi operasi apa pun
5. Perlindungan atas suhu:Sensor termal memantau suhu internal dan menonaktifkan output HV jika batas operasi yang aman dilampaui
6. Tempat pengungsian yang tertanam:Kolom pengantar instrumen harus dihubungkan ke stasiun bumi sebelum beroperasi memberikan referensi keamanan yang diverifikasi untuk semua sirkuit perlindungan internal
7. Pemantauan Dual Analog Meter:Pengukur kV dan mA independen memberikan pembacaan secara real-time dan tidak ambigu ️ tidak ada keterlambatan tampilan digital atau ambiguitas dalam sinar matahari yang cerah
8. 8A Sistem Fuse:Fuse panel belakang yang dapat diakses memberikan perlindungan overcurrent akhir untuk sirkuit input AC

1. Penilaian Isolasi Lapisan:Hubungkan unit utama ke lapisan kabel. Pilih DC Resist mode (indikator merah). Terapkan 10kV DC dan memantau meter mA ‡ arus kebocoran di bawah puluhan microampere mengkonfirmasi integritas lapisan
2. Konfirmasi kesalahan:Jika arus kebocoran meningkat, sarung memiliki kesalahan tanah.
3. Mengubah Mode:Tekan tombol mode toggle ️ indikator hijau mengkonfirmasi mode lokasi. Sesuaikan frekuensi output (0,2Hz-5Hz) berdasarkan panjang kabel dan kedalaman pengeboran
4. Pengidentifikasi tegangan langkah:Tempatkan A-frame di sepanjang jalur kabel, micro-ampere meter penerima akan menunjukkan peningkatan kekuatan sinyal mendekati kesalahan, pembalikan jarum saat Anda melewatinya,dan null di lokasi kesalahan yang tepat
5. Tanda dan Perbaikan:Tandai lokasi yang tepat di permukaan. Cacat biasanya dapat diakses dalam penggalian 1 meter yang ditargetkan dibandingkan dengan puluhan meter parit tanpa lokasi sebelumnya
6. Verifikasi setelah perbaikan:Setelah perbaikan selubung, ulangi tes tahan DC untuk mengkonfirmasi pemulihan integritas selubung sebelum mengaktifkan kembali kabel
