Pengenal Kabel XHSB505B

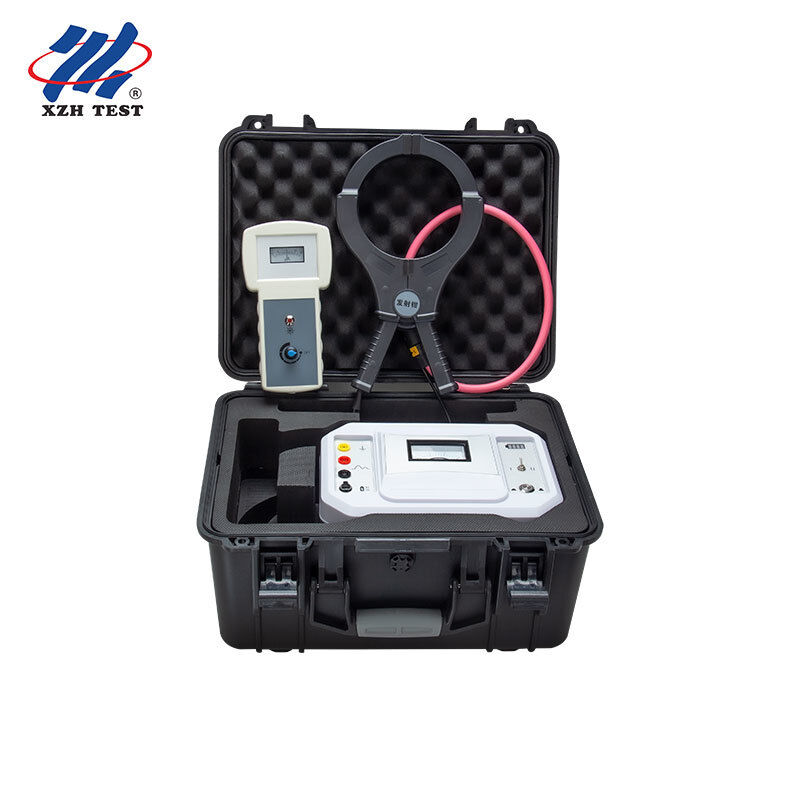

Pengidentifikasi kabel dirancang khusus untuk insinyur kabel listrik dan pekerja industri tenaga listrik untuk memecahkan masalah identifikasi kabel. Prinsip kerjanya adalah pemancar mengeluarkan sinyal pulsa reguler yang diterapkan pada kabel untuk diidentifikasi, menghasilkan sinyal induksi yang konsisten dengan sinyal yang ditransmisikan sepanjang kabel. Penjepit penerima dan penerima mengubah, mendeteksi dan mengidentifikasi sinyal, dan dengan mengamati amplitudo, nomor pulsa dan polaritas yang ditampilkan pada penerima, kabel target dapat diidentifikasi di antara beberapa kabel di parit. Produk ini memiliki fungsi identifikasi kabel hidup dan identifikasi kabel de-energi, memenuhi berbagai kebutuhan identifikasi kabel di lokasi konstruksi listrik. Ini terdiri dari pemancar, penjepit transmisi, penerima dan penjepit penerima fleksibel.
Aplikasi & Target Audiens:Direkayasa untuk insinyur kabel daya dan pekerja industri tenaga listrik yang perlu mengidentifikasi kabel target di parit multi-kabel, saluran, dan baki kabel selama pekerjaan konstruksi, pemeliharaan, dan perbaikan listrik, mendukung identifikasi aktif dan non-energi.
Fitur Utama
Identifikasi kabel langsung dan identifikasi kabel tidak berenergi dalam satu instrumen, memenuhi berbagai persyaratan lokasi.
Pemancar mengeluarkan sinyal pulsa 800Hz dengan level I (145V) dan level II (240V) yang dapat dipilih, dan arus keluaran 0 ~ 10A.
Baterai lithium isi ulang berkapasitas besar (12.6V 5200mAh) dengan lebih dari 4 jam kerja terus menerus, perlindungan sirkuit pendek, perlindungan panas berlebih, dan indikasi level baterai.
Desain housing ABS portabel; penunjuk ammeter berayun secara teratur dan lampu daya berkedip dinamis saat mengirimkan sinyal.
Mengirimkan penjepit dengan sinyal pasangan bukaan rahang φ105mm ke kabel target dengan indikasi arah; penjepit penerima fleksibel (koil Rogowski) dengan diameter dalam sekitar 200mm cocok untuk kabel tebal atau konduktor tidak beraturan.
Penerima dengan layar LCD berwarna 3,2 inci, mikroprosesor berkecepatan tinggi dan algoritma yang tepat, menampilkan amplitudo sinyal, nomor pulsa, polaritas dan hasil deteksi secara real time.
Fungsi kalibrasi sinyal: ketika amplitudo, nomor pulsa, dan polaritas semuanya cocok, bilah status menampilkan "Kabel Target"; jika tidak, "Kabel Non-target".
Penyesuaian penguatan tingkat 1 ~ 8, pengukuran non-kontak, aman dan cepat.
Spesifikasi Teknis
Pemancar
| Parameter |
Spesifikasi |
| Fungsi |
Memancarkan sinyal pulsa khusus, indikasi status keluaran, indikasi baterai, perlindungan panas berlebih, perlindungan sirkuit pendek |
| Catu Daya |
Baterai lithium isi ulang berkapasitas besar 12.6V 5200mAh, lebih dari 4 jam kerja terus menerus |
| Modus Keluaran |
Koneksi langsung untuk identifikasi de-energi; transmisi kopling penjepit untuk identifikasi langsung |
| Frekuensi Emisi |
Sinyal pulsa 800Hz |
| Periode Pulsa |
2,75 detik per grup |
| Tegangan Keluaran |
Tingkat I: 145V; Tingkat II: 240V (±10%) |
| Arus Keluaran |
0 ~ 10A (rata-rata sesaat, ±10%) |
| Petunjuk Tes |
Ujung klip buaya merah dan hitam, masing-masing 1,5 m |
| Mengirimkan Ukuran Penjepit |
320 × 180 × 35 mm, rahang φ105mm, kabel 3m |
| Ukuran Pemancar |
268×193×100mm |
| Suhu Kerja |
-20 °C ~ 55 °C |
| Kondisi Penyimpanan |
-20 °C ~ 40 °C, ≤95% RH, tanpa kondensasi |
| Pengisi daya |
Pengisi daya DC 12.6V 1A |
Penerima
| Parameter |
Spesifikasi |
| Fungsi |
Identifikasi kabel langsung, identifikasi kabel tidak berenergi |
| Catu Daya |
Baterai litium isi ulang 7.4V 2200mAh, kerja terus menerus 5 jam |
| Menampilkan |
Layar LCD berwarna 3,2 inci |
| Kalibrasi Sinyal |
Mengkalibrasi sinyal yang dikirimkan; mendapatkan terkunci setelah kalibrasi, kalibrasi ulang untuk kabel yang berbeda |
| Pengenalan Arah |
Klem transmisi, klem penerima, dan sinyal yang dimuat harus berada pada arah yang sama |
| Hasil Identifikasi |
Amplitudo, nomor pulsa dan polaritas semuanya menunjukkan "√" dan bilah status menampilkan "Kabel Target" |
| Rentang Deteksi |
De-energi: 0 Ω ~ 2.5kΩ; Hidup: 0 Ω ~ 20 Ω |
| Dapatkan Penyesuaian |
1 ~ 8 level dapat disesuaikan |
| Penjepit Penerima Fleksibel |
Kumparan Rogowski, timah sekitar 2m, diameter dalam sekitar 200mm |
| Ukuran Penerima |
240×100×36mm |
| Suhu Kerja |
-20 °C ~ 55 °C, di bawah 80% RH |
| Pengisi daya |
Pengisi daya 8.4V 1A |
Pertanyaan Umum
Q1: Untuk siapa pengenal kabel ini dirancang?
Ini dirancang untuk insinyur kabel listrik dan pekerja industri tenaga listrik yang perlu mengidentifikasi kabel target di parit multi-kabel, saluran dan baki kabel selama pekerjaan konstruksi, pemeliharaan dan perbaikan listrik.
Q2: Dapatkah ia mengidentifikasi kabel dalam kondisi hidup dan tidak berenergi?
Ya. Ini mendukung identifikasi kabel aktif (kabel lapis baja tiga inti melalui kopling penjepit transmisi) dan identifikasi kabel tidak berenergi (koneksi langsung), yang mencakup berbagai kebutuhan lokasi.
Q3: Apa spesifikasi keluaran utama pemancar?
Pemancar mengeluarkan sinyal pulsa 800Hz dengan level I (145V) dan level II (240V) yang dapat dipilih, arus keluaran 0 hingga 10A, didukung oleh baterai isi ulang 12.6V 5200mAh selama lebih dari 4 jam kerja terus menerus.
Q4: Bagaimana cara mengonfirmasi kabel target?
Ketika amplitudo, nomor pulsa, dan polaritas semuanya cocok dengan sinyal yang dikalibrasi, penerima menampilkan "√" untuk ketiganya dan menampilkan "Kabel Target" pada bilah status; kabel non-target menunjukkan "×" dan "Kabel Non-target".
Q5: Apa yang membuat pengidentifikasi kabel ini berbeda dari penguji kabel konvensional?
Ini menggabungkan penjepit penerima yang fleksibel (koil Rogowski, diameter dalam sekitar 200mm) untuk kabel tebal atau tidak beraturan, metode deteksi arah pulsa 800Hz, penyesuaian penguatan level 1 hingga 8, dan desain housing ABS portabel dengan perlindungan sirkuit pendek dan panas berlebih.
