Pengidentifikasi kesalahan kabel terkubur-XHHD530M
XHHD530M adalah alat deteksi kesalahan kabel terkubur kelas profesional yang dirancang untuk utilitas listrik, departemen penyiaran dan telekomunikasi, fasilitas industri,dan tim pemeliharaan elektrifikasi pedesaanHal ini dibangun untuk tujuan untuk menemukan kabel bawah tanah termasuk langsung terkubur kabel baja lini dan secara akurat mengidentifikasi kesalahan mereka dengan penggalian minimal.
Sejarah Produk
Instrumen ini mendeteksi arah kabel, posisi bawah tanah yang tepat, kedalaman pengeboran kira-kira, dan berbagai jenis kesalahan termasuk kesalahan kebocoran tanah dan kesalahan inti yang rusak.Ini bekerja dengan handal di berbagai kondisi medan padang, jalan semen, permukaan batu bata dan batu, jalan aspal, dan bahkan kabel tertanam di dinding bangunan.Kawat dan kabel tahan air di atas tanah juga dapat diuji dengan menggunakan metode deteksi yang tepat.

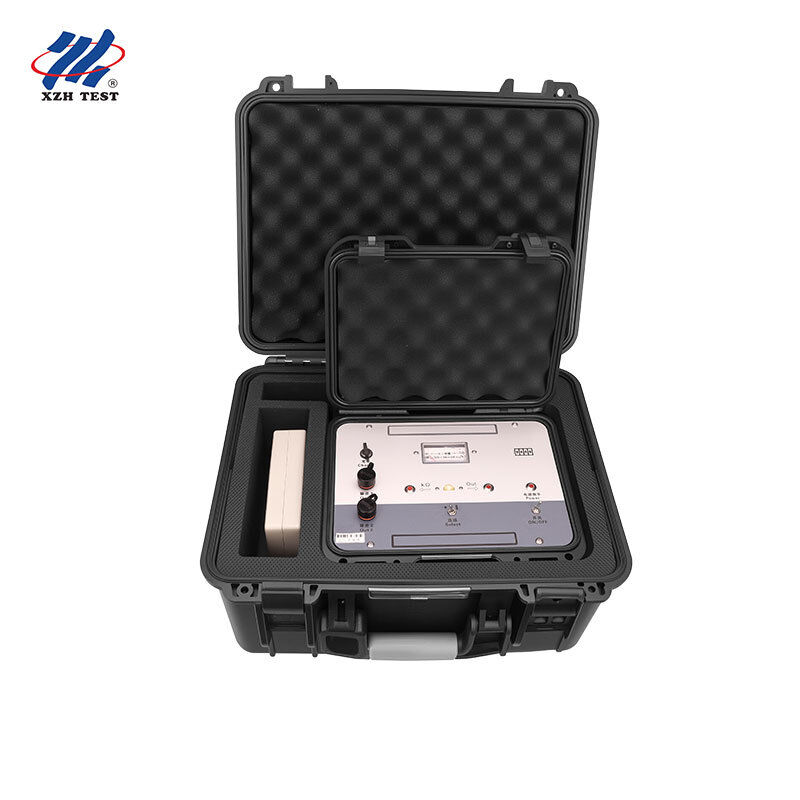

Sistem ini terdiri dari pemancar sinyal, penerima sinyal, probe, batang sisipan, dan aksesori koneksi.dan estetika halusInstrumen ini unggul dengan sensitivitas tinggi, kemampuan anti-interferensi unggul melalui indikasi akustik-meter yang disinkronkan, operasi operator tunggal yang nyaman, dan cepat,Lokalisasi titik kesalahan yang akurat.
Fitur Utama
Deteksi Dua Mode
Menggabungkan metode induksi (pengambilan medan magnet spasial) dan metode penyisipan (pengukuran perbedaan potensial tanah) dalam satu instrumen,mencakup spektrum penuh skenario kesalahan kabel terkubur. |
Pengukuran KΩ internal
Fungsi pengukuran resistensi isolasi terintegrasi menggantikan kebutuhan untuk multimeter atau megohmmeter terpisah untuk menentukan sifat kesalahan secara langsung (bocoran, inti yang rusak,sirkuit pendek) sebelum menyebarkan deteksi. |
Penerima Dual-Sensitivity
Perpindahan sensitivitas tinggi/rendah dengan indikasi visual akustik-meter yang disinkronkan memastikan interpretasi sinyal yang jelas baik di lingkungan sinyal yang kuat maupun lemah. |
Output 2 Terminal arus tinggi
Dedicated 1-5A output denyut nadi puncak untuk deteksi kesalahan sirkuit pendek logam meningkatkan efektivitas sambil meminimalkan konsumsi daya. |
Anti-interferensi yang tinggi
Sinyal yang diterima tetap jelas dan stabil bahkan ketika beroperasi langsung di bawah jalur transmisi tegangan tinggi 220 kV, memastikan deteksi yang dapat diandalkan di lingkungan koridor listrik. |
Metode Multi-Verifikasi
Mendukung 17+ teknik deteksi dan verifikasi yang terbukti di lapangan termasuk simetri lateral, persimpangan silang, lingkaran equipotential, dan verifikasi tipe X untuk menghilangkan titik palsu. |
Jangkauan Deteksi Terpanjang
Mendeteksi secara efektif kesalahan hingga 3 km panjang kabel dengan pengalaman lapangan praktis melebihi 1-5 km pada kedalaman kuburan 2-3 meter. |
Desain Laptop Laptop
Kit lengkap beratnya sekitar 5 kg dalam kasus transportasi yang kokoh dapat digunakan oleh operator tunggal dengan waktu instalasi minimal. |
Spesifikasi Teknis
Transmitter
| Parameter |
Spesifikasi |
| Bentuk Sinyal Output |
Periode pulsa 1,34 ± 0,15 ms, lebar 0,2 ± 0,1 ms, periode intermiten 1,8 ± 1 s |
| Tegangan Keluar (Rang Tinggi) |
> 1000Vp-p |
| Tegangan Keluar (Rang Menengah) |
> 60Vp-p |
| Tegangan Keluar (Rang Rendah) |
> 30Vp-p |
| Output 2 Terminal |
Titik puncak pulsa arus sirkuit pendek 1-5A |
| Kekuatan Pulsa |
> 2,5W (pada beban jangkauan tinggi 80kΩ) |
| KΩ Pengukuran |
0-∞ rentang memeriksa kontinuitas, pemutusan, pencampuran, dan ketahanan kebocoran tanah |
| Sumber Daya |
8.4V baterai isi ulang |
Penerima
| Parameter |
Spesifikasi |
| Bentuk sinyal yang diterima |
Periode pulsa 1,36 ± 0,15 ms, lebar 0,2 ± 0,1 ms, periode intermiten 1,8 ± 1 s |
| Pengaturan Sensitivitas |
Tinggi / Rendah dapat dipilih |
| Indikasi |
Analog meter (± arah) dengan output akustik yang disinkronkan |
| Sumber Daya |
6V (4 x baterai AA) |
Kinerja Deteksi
| Parameter |
Spesifikasi |
| Keakuratan kesalahan kebocoran (≤500kΩ) |
< 0,2m (metode penyisipan, panjang ≤3km, kedalaman ≤2m) |
| Keakuratan kesalahan inti yang rusak |
< 0,4m (panjang ≤1km, kedalaman ≤2m, isolasi yang baik) |
| Jangkauan Deteksi Praktis |
Dapat melebihi 1-5km pada kedalaman penguburan 2-3m dalam kondisi lapangan |
| Anti Interferensi |
Operasi yang dapat diandalkan di bawah jalur transmisi 220kV |
| Kondisi Operasi |
Suhu lingkungan -15°C sampai +55°C; tekanan atmosfer 86-108kPa |
Metode Deteksi
Metode InduksiBerdasarkan prinsip medan elektromagnetik, sinyal pulsa yang dikirim ke kabel menciptakan medan magnet di ruang sekitarnya.yang diperkuat oleh penerima ke baik suara terdengar dan visual defleksi meterDengan memantau intensitas suara dan amplitudo ayunan jarum, operator menentukan arah kabel, zona kesalahan perkiraan, posisi bawah tanah yang tepat, dan kedalaman dasar pengeboran.
Metode PenyisipanKetika sinyal pulsa ditransmisikan ke jalur terkubur, medan listrik teratur terbentuk di permukaan tanah di atas jalur kabel dan titik kesalahan.Dua batang sisipan mengukur perbedaan potensial antara dua titik dalam bidang terdistribusi ini. Penerima memperkuat sinyal menjadi defleksi meter visual (arah positif / negatif) dan output suara. Dengan mengamati arah jarum dan amplitudo ayunan,posisi bawah tanah yang tepat dan titik kesalahan yang tepat ditentukan dengan akurat.
Instrumen ini mendukung 17+ teknik verifikasi yang terbukti di lapangan untuk menghilangkan positif palsu, termasuk: Metode Simetri Lateral, Metode Perpotongan silang, Verifikasi Lingkaran Equipotential,Verifikasi Tipe X, Metode Simetri Ke depan, Metode Posisi Dua Waktu, Metode Jarak Pendek, dan Metode Humidifikasi untuk permukaan keras.
Daftar kemasan
| Tidak, tidak. |
Artikel |
Qty. |
Pengamatan |
| 1 |
Transmitter |
1 |
Sumber sinyal dengan fungsi pengukuran KΩ |
| 2 |
Penerima |
1 |
Sensitivitas ganda dengan indikasi akustikometer |
| 3 |
Probe |
1 |
Untuk metode induksi pengambilan medan magnet spasial |
| 4 |
Kepala probe |
1 |
Ujung probe pengganti |
| 5 |
Batang sisipan (Merah & Hitam) |
2 |
Untuk pengukuran perbedaan potensial metode penyisipan |
| 6 |
Jalur Koneksi |
2 |
Kabel sambungan sinyal dan grounding |
| 7 |
Pengisi daya |
1 |
Untuk baterai pemancar |
Pertanyaan yang Sering Diajukan
T: Apa perbedaan antara metode induksi dan metode penyisipan?
Metode induksi menggunakan probe untuk menangkap medan magnet spasial yang dihasilkan di sekitar kabel bertenagadan menemukan zona kesalahan kira-kiraMetode penempatan mengukur perbedaan potensial permukaan tanah melalui dua batang penempatan, memungkinkan lokasi titik kesalahan yang tepat dengan akurasi < 0,2m.Mereka menyediakan alur kerja yang lengkap: induksi untuk pemindaian kasar, penyisipan untuk verifikasi titik.
T: Bagaimana fungsi pengukuran KΩ built-in membantu di lapangan?
Sebelum menggunakan deteksi, fungsi pengukuran KΩ memungkinkan operator untuk mengukur resistensi isolasi antara setiap konduktor dan tanah,menentukan secara langsung jenis kesalahan ̇ apakah itu adalah kesalahan tanah dengan ketahanan rendah (≤20kΩ), kesalahan ground resistance tinggi (20-500kΩ), atau kesalahan inti terisolasi yang rusak (> MΩ).Hal ini menghilangkan kebutuhan untuk multimeter terpisah atau megohmmeter dan memastikan metode deteksi yang benar dan pemancar output pengaturan dari awal.
T: Bisakah XHHD530M mendeteksi kesalahan di bawah permukaan beton atau aspal?
Untuk permukaan keras seperti jalan semen, aspal, batu bata, dan batu, instrumen menggunakan metode humidificationkain) untuk meningkatkan kontak tanahMetode induksi bekerja tanpa kontak dengan tanah, memungkinkan pemindaian awal di atas jenis permukaan apa pun.
T: Bagaimana instrumen menangani sinyal palsu dan titik kesalahan hantu?
XHHD530M mendukung 17+ metode verifikasi yang dikembangkan dari pengalaman lapangan selama beberapa dekade untuk menghilangkan positif palsu yang disebabkan oleh T-junction, sudut, melintasi jalur bawah tanah, pipa logam,dan kuburan yang tidak rataVerifikasi silang multi-metode memastikan titik kesalahan yang diidentifikasi asli sebelum penggalian dimulai.
T: Apa rentang dan kedalaman deteksi maksimum?
Instrumen ini ditakdirkan untuk mendeteksi kesalahan hingga 3km panjang kabel dengan kedalaman pengeboran 2m pada < 0,2m akurasi penentuan posisi.Banyak pengguna melaporkan deteksi yang efektif di luar 5km pada kedalaman 2-3 meter, tergantung pada komposisi tanah dan karakteristik ketahanan kesalahan.
T: Bisakah XHHD530M beroperasi di dekat saluran listrik tegangan tinggi?
Instrumen ini memiliki kemampuan anti interferensi yang tinggi dan telah terbukti untuk memberikan sinyal yang jelas dan stabil bahkan ketika beroperasi langsung di bawah jalur transmisi 220kV.Indikasi akustik-meter yang disinkronkan memberikan konfirmasi ganda tidak terpengaruh oleh kebisingan elektromagnetik.
T: Jaminan dan dukungan apa yang disertakan?
Jaminan standar 12 bulan terhadap cacat manufaktur dengan dukungan teknis seumur hidup. CE dan ISO bersertifikat. Setiap kit termasuk pemancar, penerima, probe, batang sisipan, kabel koneksi,pengisi dayaPelatihan di tempat dan opsi garansi diperpanjang tersedia jika diminta.
Layanan purna jual
Jaminan gratis 12 bulan untuk masalah kualitas produk, pemeliharaan seumur hidup dan dukungan teknis. Sertifikasi CE dan ISO. Pertanyaan teknis biasanya dijawab dalam waktu 24 jam.Pengoperasian di tempat dan pelatihan operator tersedia atas permintaan.
