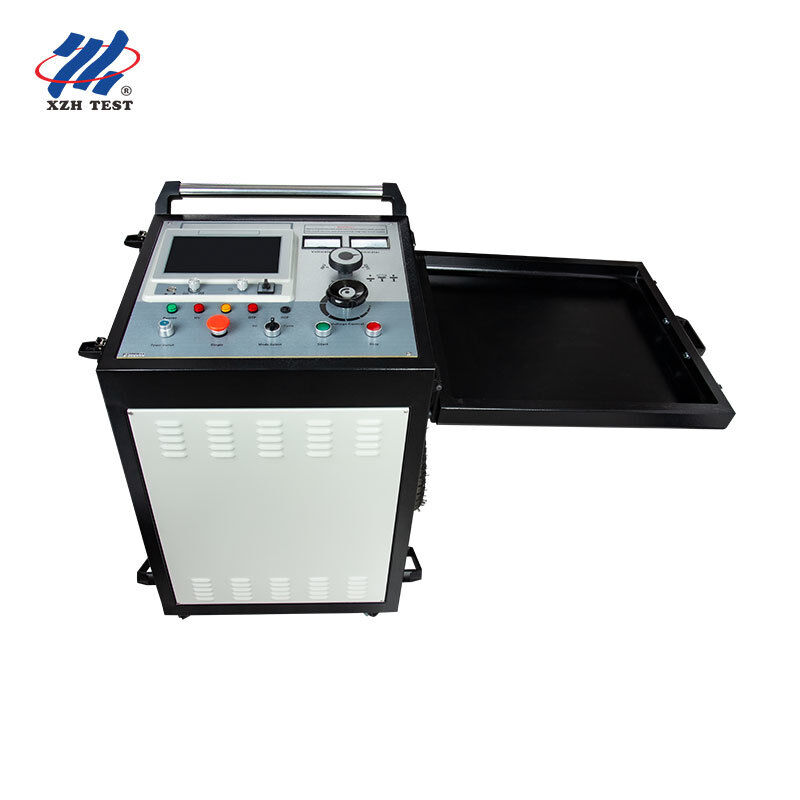

Sistem Lokasi Gangguan Kabel Terintegrasi 32kV 2048J Penguji TDR Troli Multi-Pulsa untuk Deteksi Kabel 35kV| XHHV535-4TSB

Jaringan Distribusi Perkotaan

Alur kerja lokasi gangguan lengkap untuk kabel bawah tanah 35kV ke bawah: diagnosis gangguan melalui megohmmeter terpasang → pra-lokasi dengan TDR multi-pulsa → penentuan lokasi yang tepat dengan sinkronisasi akustik-magnetik. Semua dari satu sistem troli.

Pabrik Industri & Gardu Induk

Pengujian tegangan tahan DC transformator, switchgear, dan kabel selama commissioning, ditambah respons gangguan cepat ketika feeder kritis produksi mati. Desain troli memungkinkan relokasi cepat antar ruang sakelar.

Sistem Kereta Api & Metro

Lokasi gangguan pada kabel sinyal dan daya traksi di sepanjang koridor rel. Sistem yang dipasang di troli menavigasi platform dan terowongan servis, sementara penguji TDR bertenaga baterai beroperasi di tempat yang tidak ada listrik AC.

Penyedia Layanan Pengujian Pihak Ketiga

Sistem all-in-one mencakup 90% panggilan layanan lapangan. Pulsa tegangan rendah untuk pemeriksaan cepat, multi-pulsa 8 kali untuk gangguan resistansi tinggi yang kompleks, dan penyimpanan bentuk gelombang yang komprehensif untuk pelaporan klien.

T: Apa yang membedakan XHHV535-4TSB dari generator lonjakan HV mandiri?

4TSB adalah sistem lokasi gangguan kabel lengkap yang menggabungkan penguji TDR layar sentuh 10,1 inci dengan teknologi multi-pulsa dan generator pulsa HV 32kV/2048J pada satu troli. Berbeda dengan generator mandiri, sistem ini menangani seluruh alur kerja — mulai dari diagnosis gangguan (megohmmeter terpasang) melalui pra-lokasi (TDR) hingga penentuan lokasi yang tepat — tanpa memerlukan instrumen terpisah atau kopling eksternal.

T: Kapan saya harus menggunakan metode multi-pulsa alih-alih flashover tegangan tinggi standar?

Metode multi-pulsa 8 kali direkomendasikan untuk gangguan resistansi tinggi dan flashover di mana flashover HV tradisional menghasilkan bentuk gelombang osilasi kosinus yang kompleks yang sulit diinterpretasikan. Multi-pulsa memperpanjang durasi busur di titik gangguan dan menangkap 8 set bentuk gelombang secara bersamaan, memberikan gema seperti sirkuit pendek yang bersih untuk pengukuran jarak yang tidak ambigu.

T: Bisakah penguji TDR beroperasi secara independen dari generator HV?

Ya. Penguji gangguan kabel TDR memiliki baterai lithium 10,4Ah terpasang yang menyediakan operasi mandiri selama 5+ jam. Ini dapat digunakan secara independen untuk pengujian pulsa tegangan rendah, pengukuran panjang kabel, kalibrasi kecepatan gelombang, dan pengujian resistansi isolasi (fungsi megohmmeter) tanpa generator HV dinyalakan.

T: Bagaimana cara memilih tingkat tegangan/kapasitor yang tepat untuk kabel saya?

Pilih berdasarkan peringkat tegangan kabel dan jenis gangguan: 8kV/64μF untuk kabel tegangan rendah dan gangguan resistansi rendah yang membutuhkan arus tinggi; 16kV/16μF untuk kabel tegangan menengah dan gangguan kebocoran umum; 32kV/4μF untuk kabel 35kV dan gangguan flashover resistansi tinggi yang membutuhkan tegangan tembus maksimum. Pengalihan tiga tahap dilakukan melalui kenop putar tunggal sebelum dinyalakan.

T: Apa garansi dan dukungan purna jualnya?

Garansi standar adalah 12 bulan sejak pengiriman mencakup cacat produksi, dengan dukungan teknis seumur hidup dan layanan pemeliharaan. Paket garansi yang diperpanjang tersedia. Kami menyediakan diagnostik jarak jauh, pasokan suku cadang, dan komisioning di tempat opsional serta pelatihan operator. Sebagian besar pertanyaan menerima respons dalam waktu 24 jam.

T: Bisakah saya mengekspor bentuk gelombang pengujian untuk laporan klien?

Ya. Penguji TDR menyimpan bentuk gelombang dengan penamaan karakter Tiongkok di onboard. Melalui koneksi USB dan perangkat lunak PC yang disertakan, Anda dapat mengekspor file bentuk gelombang, melakukan analisis terperinci, menghasilkan laporan, dan mencetak gambar bentuk gelombang. Ini sangat berharga bagi penyedia layanan pengujian yang perlu mendokumentasikan hasil untuk klien mereka.
