Digital Acoustic-Magnetic Cable Fault Pinpointer|XHDD503C+
Tinjauan Produk
XHDD503C+ adalah penunjuk kesalahan kabel presisi yang memanfaatkan teknologi sinkronisasi akustik-magnetik untuk lokasi kesalahan yang akurat dalam rentang pengukuran kasar yang telah ditentukan sebelumnya. Instrumen menangkap dan menganalisis perbedaan waktu akustik dan magnetik yang dihasilkan oleh pelepasan tumbukan di lokasi kesalahan, menggabungkan prinsip peng pickup getaran dan induksi elektromagnetik untuk memberikan akurasi yang tepat. Dilengkapi dengan layar LCD sentuh kecerahan tinggi 1,5 inci (resolusi 480x850, 350 nits), XHDD503C+ memastikan visibilitas yang jelas bahkan di bawah sinar matahari langsung selama operasi lapangan di luar ruangan.
Cocok untuk kesalahan resistansi rendah, korsleting, sirkuit terbuka, sirkuit putus, kebocoran resistansi tinggi, dan flashover pada kabel daya, kabel koaksial, dan kabel tegangan rendah dari berbagai tingkat tegangan, penampang, dan media dielektrik. Sesuai dengan standar DL/T 849.2-2019 dan GB/T 18268.1.
Fitur Utama
Penentuan posisi sinkron akustik-magnetik dengan perhitungan perbedaan waktu otomatis
Layar LCD sentuh kecerahan tinggi 1,5 inci (480x850, 350 nits) — dapat dibaca di bawah sinar matahari
Penyesuaian gain/pemicu otomatis dan manual untuk saluran akustik dan magnetik
Empat mode filter yang dapat dipilih: Full Pass, Band Pass, Low Pass, dan High Pass
Pengurangan kebisingan latar belakang BNR dan pengurangan kebisingan senyap untuk lingkungan lapangan yang menantang
Penyaringan superposisi orde kelima untuk kejernihan sinyal yang ditingkatkan
Indikasi penyimpangan jalur dengan prompt mendekati titik kesalahan
Probe titik tetap digital yang sangat sensitif, tahan bising, sepenuhnya digital
Sensor sinyal isolasi fisik berlapis-lapis dengan peringkat tahan air IP65
Baterai lithium berkapasitas tinggi bawaan dengan siaga lebih dari 8 jam dan pengisi daya cepat
Desain ringkas dan ringan — unit utama 0,82 kg, probe 2,2 kg
Spesifikasi Teknis
| Metode Penentuan Posisi |
Sinkronisasi Akustik-Magnetik |
| Akurasi Deteksi |
Penentuan Posisi: ≤ 0,1 m; Jalur: ≤ 0,5 m |
| Rentang Deteksi |
0,00 - 99,99 ms |
| Mode Filter |
Full Pass (100Hz-1600Hz), Band Pass (200Hz-600Hz), Low Pass (100Hz-300Hz), High Pass (160Hz-1600Hz) |
| Metode Penyaringan |
Filter Superposisi Orde Kelima |
| Gain Saluran |
8 Tingkat (Suara & Magnetik); Ambang Pemicu 0-99 Tingkat |
| Output Suara |
16 Tingkat Gain (0-112 dB), Impedansi 350Ω |
| Tampilan |
Layar Sentuh LCD 1,5 inci, 480x850, 350 nits |
| Peringkat Tahan Air |
IP65 (Sensor Isolasi Fisik Berlapis-lapis) |
| Sumber Daya |
Baterai 3,7V 3200mAh 18650 x4 |
| Waktu Siaga |
> 8 Jam |
| Suhu Operasi |
-25°C hingga 65°C; RH ≤ 90% |
Daftar Kemasan
|
Daftar Komponen Instrumen dan Diagram
|
|
nama
|
jumlah
|
Grafik
|
nama
|
jumlah
|
Grafik
|
|
Pelacak Kesalahan Kabel
|
1
|
|
probe
(Termasuk batang penghubung, alas, pasak tanah , konektor probe, dan konektor cakram )
|
1
|
|
|
7-inti terlindung kabel sinyal
|
1
|
|
|
pengisi daya
|
1
|
|
|
Headphone
|
1
|
|
|
Multifungsi
Kunci bunga
|
1
|
|
Pertanyaan yang Sering Diajukan
Q1: Bagaimana sinkronisasi akustik-magnetik meningkatkan akurasi lokasi kesalahan?
Metode akustik-magnetik secara bersamaan mendeteksi sinyal elektromagnetik (yang bergerak dengan kecepatan mendekati cahaya) dan sinyal akustik (yang bergerak dengan kecepatan suara melalui tanah). Dengan mengukur perbedaan waktu antara kedua sinyal ini, instrumen menghitung jarak yang tepat ke titik kesalahan dengan akurasi dalam 0,1 meter, menghilangkan dugaan dari metode audio-saja tradisional.
Q2: Mode filter mana yang harus saya pilih untuk kondisi lapangan yang berbeda?
Tersedia empat mode: Full Pass (100Hz-1600Hz) untuk penggunaan umum dengan gangguan minimal; Band Pass (200Hz-600Hz) untuk penolakan kebisingan yang seimbang; Low Pass (100Hz-300Hz) untuk tanah lunak atau medan berpasir di mana frekuensi tinggi cepat melemah; High Pass (160Hz-1600Hz) untuk permukaan trotoar keras atau beton di dekat titik kesalahan di mana kebisingan latar belakang frekuensi rendah dominan.
Q3: Jenis kesalahan kabel apa yang dapat dideteksi oleh XHDD503C+?
XHDD503C+ cocok untuk kesalahan resistansi rendah, kesalahan korsleting, kesalahan sirkuit terbuka (sirkuit putus), kesalahan kebocoran resistansi tinggi, dan kesalahan flashover pada kabel daya, kabel koaksial frekuensi tinggi, kabel lampu jalan, dan kabel terkubur dari berbagai bahan, penampang, dan media dielektrik.
Q4: Apakah peringkat IP65 cukup untuk lingkungan basah dan berdebu?
Ya. Peringkat IP65 berarti instrumen sepenuhnya kedap debu dan terlindungi dari semprotan air bertekanan rendah dari arah mana pun. Sensor isolasi fisik berlapis-lapis memberikan perlindungan tambahan untuk komponen probe yang sensitif, membuat XHDD503C+ andal di lingkungan hujan, lumpur, debu konstruksi, dan kelembaban tinggi.
Q5: Berapa lama baterai bertahan selama penggunaan lapangan yang berkelanjutan?
Paket baterai lithium 18650 3,7V 3200mAh bawaan (4 sel) memberikan lebih dari 8 jam operasi siaga berkelanjutan. Pengisian penuh membutuhkan waktu sekitar 4 jam dengan pengisi daya cepat yang disertakan. Instrumen dapat digunakan saat terisi sebagian tanpa merusak baterai.
Q6: Dapatkah XHDD503C+ dioperasikan oleh satu teknisi?
Tentu saja. Berat total sistem adalah 7,5 kg dengan unit utama hanya berbobot 0,82 kg dan probe seberat 2,2 kg. Dimensi ringkas dan antarmuka layar sentuh yang intuitif memungkinkan satu operator untuk membawa, menyiapkan, dan melakukan penentuan titik kesalahan secara mandiri dalam sebagian besar skenario lapangan.
Q7: Standar apa yang dipatuhi oleh XHDD503C+?
XHDD503C+ memenuhi persyaratan penentuan posisi akustik-magnetik dari DL/T 849.2-2019 (Kondisi Teknis Umum untuk Penguji Khusus Peralatan Daya — Penunjuk Kesalahan Kabel) dan GB/T 18268.1 (Persyaratan anti-gangguan untuk peralatan uji yang digunakan di lokasi industri).
Q8: Aksesori apa saja yang disertakan dengan instrumen?

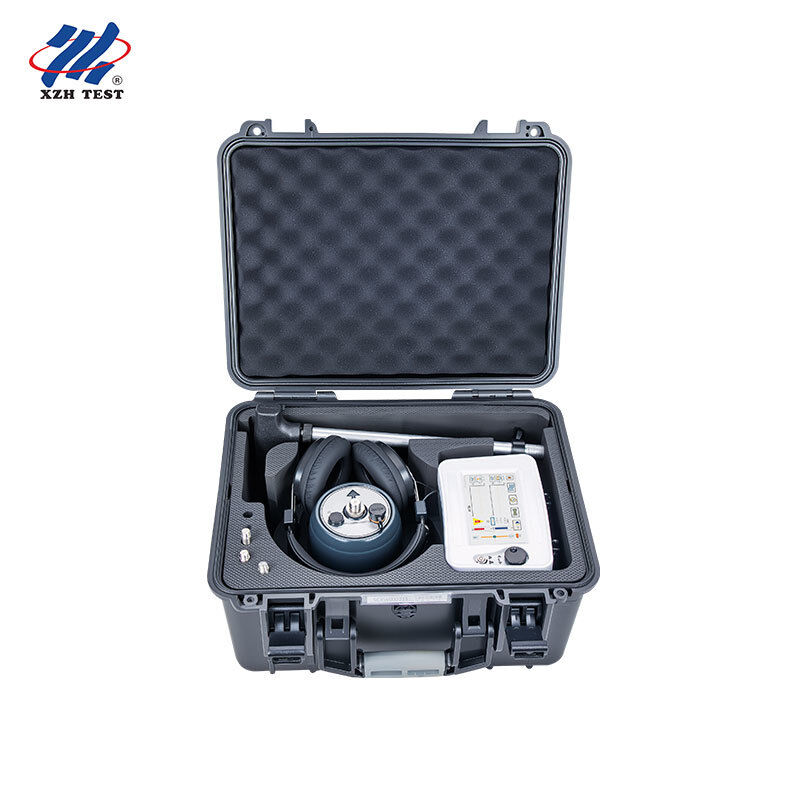

Aksesori standar meliputi unit utama, probe digital dengan batang penghubung dan alas tripod, kabel sinyal terlindung 7-inti, headphone pemantau profesional, pengisi daya cepat, kunci multifungsi untuk perakitan, dan tas jinjing yang kokoh. Semua item dikemas dalam kotak pelindung berukuran 428L x 350W x 230H mm.
Q9: Dapatkah XHDD503C+ bekerja dengan generator pulsa tegangan tinggi apa pun?
XHDD503C+ kompatibel dengan generator pulsa tegangan tinggi standar yang digunakan untuk pra-lokasi kesalahan kabel. Ini membutuhkan siklus pelepasan periodik 3-5 detik untuk pengukuran perbedaan waktu akustik-magnetik yang optimal. Untuk hasil terbaik, pasangkan dengan pra-lokator XZH TEST XHHD523L atau XHHG521A untuk alur kerja pencarian kesalahan yang lengkap.
Q10: Garansi dan dukungan purna jual apa yang disediakan?
XZH TEST menyediakan garansi produk standar yang mencakup cacat manufaktur. Manual pengguna bahasa Inggris yang komprehensif disertakan, dan dukungan teknis jarak jauh tersedia untuk panduan operasional. Komisioning di lokasi dan pelatihan operator dapat diatur untuk pesanan massal. Suku cadang dan aksesori disimpan dalam stok untuk pengiriman cepat.
