High Current Digital Burn Through Bridge 60kV 600mA Kabel Fault Pre-Locator untuk Kabel Bagian Besar

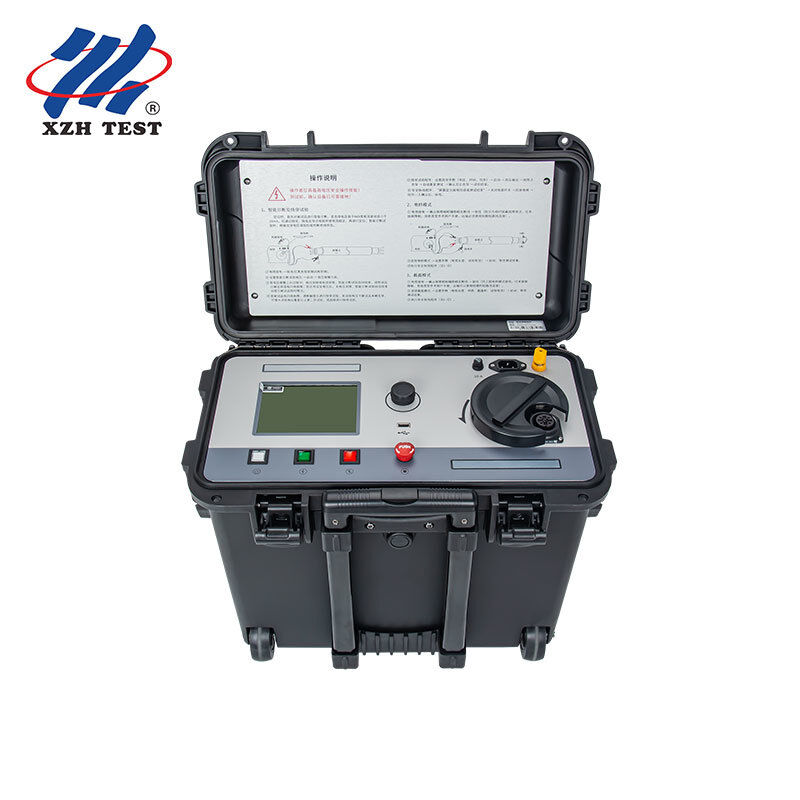

The XHSC-60Q adalah jembatan pembakaran digital arus tinggi yang direkayasa khusus untuk konversi cepat dari resistansi tinggi ke resistansi rendah pada kabel daya tegangan tinggi jarak jauh bagian besar. Dengan output mode bakar 60kV dan arus hubung singkat 600mA — tertinggi di kelasnya — alat ini secara andal memecah saluran pelepasan karbonisasi pada kabel berinsulasi minyak-kertas dan XLPE di mana instrumen arus rendah kesulitan mencapai konduksi yang stabil.

Kerusakan kabel resistansi tinggi — terutama pada kabel konduktor besar yang panjang — menghadirkan jalur pelepasan impedansi tinggi. Instrumen pembakaran dengan arus hubung singkat hanya 100–200mA seringkali memerlukan siklus berulang untuk mengkarbonisasi dan menstabilkan saluran kerusakan, dan dalam beberapa kasus gagal mencapai resistansi yang cukup rendah untuk pengukuran jembatan yang akurat. Output 600mA XHSC-60Q memberikan energi yang secara proporsional lebih tinggi ke titik kerusakan, mempercepat transisi dari busur resistansi tinggi yang tidak stabil ke jalur konduksi resistansi rendah yang stabil.

Setelah kerusakan dikondisikan, modul jembatan cerdas terintegrasi mengambil alih. Beroperasi pada 0–4kV dengan kemampuan arus 600mA yang sama, ia menggerakkan arus uji yang cukup melalui kerusakan resistansi rendah yang sekarang untuk memastikan pengukuran rasio yang bersih dan berulang — penting untuk mencapai akurasi penentuan posisi ±(0.2%·L+1)m yang ditentukan.

• Langkah 1 — Uji Tahan HV: Terapkan tegangan DC yang meningkat secara bertahap menggunakan mode pembakaran untuk memverifikasi kondisi insulasi dan mengonfirmasi bahwa kerusakan masih ada
• Langkah 2 — Pembakaran: Berikan 60kV/600mA ke titik kerusakan. Pantau meteran tegangan dan arus — saat kerusakan mengkarbonisasi, tegangan turun dan arus stabil, menunjukkan konversi yang berhasil ke resistansi rendah
• Langkah 3 — Pra-Lokasi Jembatan: Pindahkan pemilih turntable ke mode jembatan. Sambungkan kabel pengukuran berpelindung empat kawat. Gunakan kenop encoder putar pada layar TFT 3,5 inci untuk memilih metode jembatan, penampang lintang, atau perbandingan tegangan berdasarkan data kabel yang tersedia
• Langkah 4 — Penentuan Titik: Dengan kerusakan yang telah dilokasi sebelumnya, gunakan penentuan titik akustik-magnetik (instrumen terpisah) pada jarak yang ditunjukkan untuk konfirmasi penggalian akhir

• Kerusakan insulasi resistansi tinggi pada kabel transmisi XLPE 33kV–220kV (penampang lintang konduktor hingga 2.500mm²)
• Kerusakan kabel minyak-kertas (PILC) di mana masuknya kelembaban telah menciptakan jalur pelepasan impedansi tinggi yang tidak stabil
• Kerusakan selubung kabel pada sirkuit HV yang saling terhubung panjang yang memerlukan pembakaran simultan dari beberapa diskontinuitas selubung
• Lokasi kerusakan pra-komisioning pada kabel yang baru dipasang di mana kerusakan konstruksi telah menciptakan cacat resistansi tinggi laten

XHSC-60Q menggabungkan perlindungan beban berlebih dan hubung singkat ganda dengan pencocokan impedansi rentang otomatis. Tombol jamur pengaktif tegangan tinggi menyediakan daya darurat mati. Kenop penyesuaian tegangan tinggi dihubungkan dengan sakelar HV — tegangan boost hanya dimungkinkan ketika kenop dikembalikan ke nol dan indikator mode mengonfirmasi pemilihan jembatan atau pembakaran. Semua operasi dilakukan melalui encoder putar terisolasi pada potensi tanah, dengan layar LCD dan elektronik jembatan mengambang pada potensi tinggi untuk akurasi pengukuran sementara operator tetap sepenuhnya terisolasi.
