XHSC-60Q Jembatan Bakar Digital Terintegrasi 60kV 600mA Pelacak Gangguan Kabel dengan Kemampuan GIS HV

XHSC-60Q adalah jembatan bakar digital terintegrasi penuh yang menggabungkan pembakaran tegangan tinggi (60kV, 600mA) dan pra-lokasi gangguan jembatan cerdas dalam satu kasing tarik portabel. Dibuat khusus untuk tim layanan lapangan yang membutuhkan penyebaran cepat pada sistem kabel yang kompleks — termasuk jaringan tegangan tinggi yang diakhiri GIS dan saling terhubung silang — tanpa beban logistik instrumen terpisah.

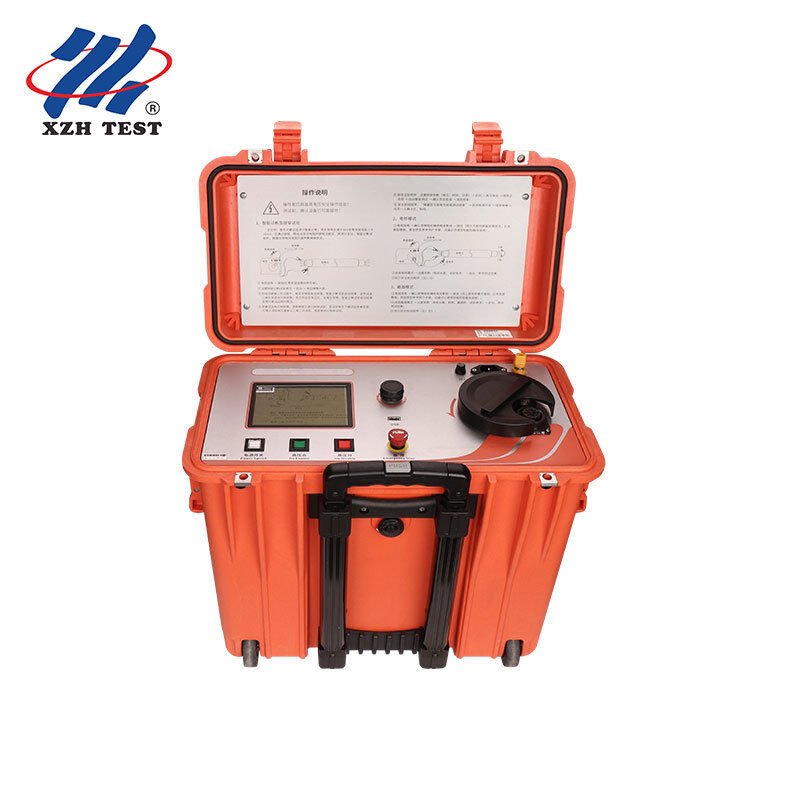

XHSC-60Q menampung sumber arus konstan tegangan tinggi, modul deteksi jembatan, dan layar LCD TFT 3,5 inci di dalam kasing tarik yang kokoh yang dirancang untuk transportasi lapangan. Seluruh sistem hanya berbobot 29kg, memungkinkan penyebaran operator tunggal dari kendaraan ke titik uji. Sakelar pemilih putar secara mulus beralih antara mode bakar dan jembatan — tidak perlu menyambungkan kembali kabel.

Modul jembatan cerdas mendukung tiga algoritma penentuan posisi:

• Metode Jembatan: Membutuhkan panjang kabel yang diketahui dan kabel bantu penampang yang sama dengan hubung singkat ujung jauh resistansi rendah
• Metode Penampang: Menggunakan data luas penampang dan bahan yang diketahui — ideal ketika panjang kabel bantu berbeda
• Metode Perbandingan Tegangan: Menentukan jarak gangguan dengan perhitungan persentase dari dua konfigurasi pengkabelan — cocok ketika hanya panjang kabel yang diketahui

Semua metode beroperasi melalui LCD sisi potensial tinggi dengan kontrol putar potensial tanah — tidak ada kontak fisik dengan bagian tegangan tinggi selama operasi.

• Pra-lokasi gangguan isolasi kabel HV pada sirkuit yang diakhiri GIS tanpa melepas sakelar GIS
• Lokasi gangguan selubung sistem kabel yang saling terhubung silang tanpa menghubungkan tautan interkoneksi
• Pembakaran gangguan resistansi tinggi pada kabel transmisi dan distribusi bagian besar jarak jauh
• Pengujian verifikasi tegangan tahan DC
• Lokasi kabel pendek dan gangguan ujung dekat di mana metode pantulan gelombang memiliki zona buta

Berbeda dengan pengaturan dua instrumen konvensional, desain terintegrasi mengurangi logistik lapangan, menghilangkan masalah kompatibilitas antara unit terpisah, dan menyediakan antarmuka pengguna yang konsisten di kedua mode operasi. Pengukuran resistansi empat kawat (Kelvin) dengan kabel terlindung menghilangkan kesalahan resistansi kabel, sementara lapisan pelindung jalinan jala tembaga memastikan keselamatan operator melalui grounding yang andal.
