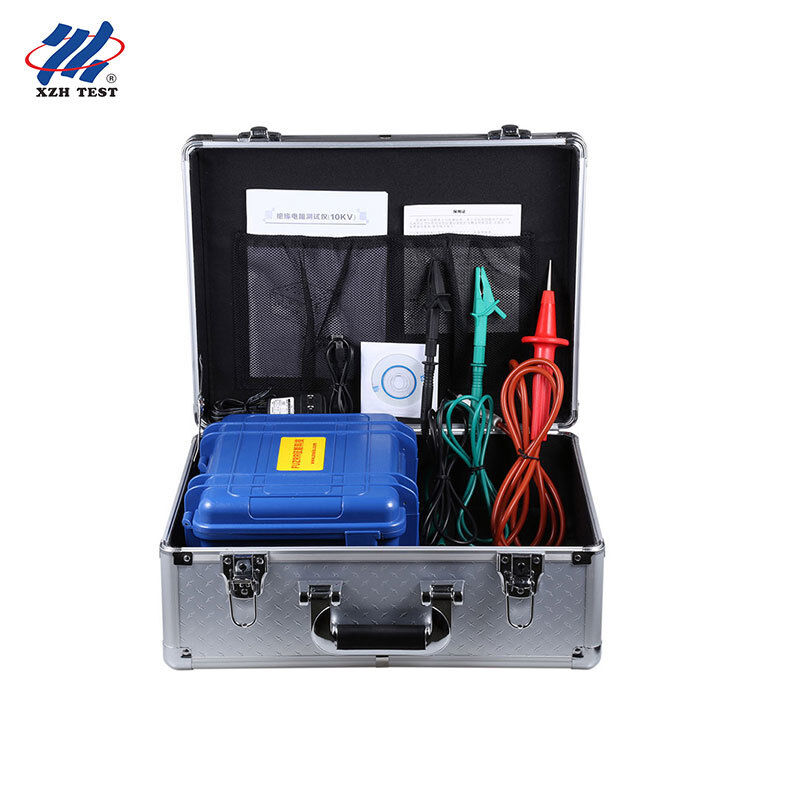

XHMR-10KVA Digital Insulation Resistance Tester | Cable Fault Locator
XHMR-10KVA adalah penguji resistansi isolasi digital tegangan tinggi portabel (megohmmeter) yang dibuat untuk mengukur resistansi bahan isolasi serta resistansi isolasi transformator, motor, kabel, dan peralatan listrik lainnya. Dengan enam tegangan uji yang dapat dipilih hingga 10kV, rentang pengukuran 0,01MΩ hingga 35TΩ, fungsi output tegangan bertahap, pengujian DAR / PI, dan penyimpanan onboard 500 grup dengan transfer USB, alat ini membawa diagnosis isolasi tingkat laboratorium ke lapangan dalam instrumen seberat 2,75kg.
Dirancang Untuk: Bengkel servis dan gulung ulang motor, tim perbaikan generator dan pompa, teknisi listrik fasilitas industri, perusahaan instalasi dan pemeliharaan lift dan HVAC, serta kru O&M angin atau surya yang perlu memverifikasi integritas isolasi motor, generator, kabel, dan switchgear hingga 10kV di lokasi.
Spesifikasi Utama
| Parameter |
Spesifikasi |
| Model |
XHMR-10KVA |
| Fungsi Uji |
Resistansi isolasi, tegangan, arus DC, kapasitansi |
| Tegangan Terukur |
250V / 500V / 1000V / 2500V / 5000V / 10kV |
| Rentang Resistansi Isolasi |
0,01MΩ – 35TΩ (resolusi 0,01MΩ) |
| Rentang Tegangan DC |
0 – 1000V (resolusi 0,1V) |
| Rentang Tegangan AC |
0 – 750V (resolusi 0,1V) |
| Rentang Arus DC |
0,1nA – 6mA (resolusi 0,1nA) |
| Rentang Kapasitansi |
10nF – 50μF (resolusi 10nF) |
| Arus Hubung Singkat Output |
≥6mA |
| Output Tegangan |
Penyesuaian tegangan bertahap, beberapa level yang dapat dipilih |
| Rasio Absorpsi / Indeks Polarisasi |
Didukung (DAR / PI) |
| Penyimpanan Data |
500 grup |
| Tampilan |
LCD besar 4-bit, lampu latar layar abu-abu, 108 × 65 mm |
| Antarmuka USB |
Unggah, simpan, dan cetak data melalui perangkat lunak PC |
| Sumber Daya |
Baterai isi ulang 12V |
| Mati Otomatis |
15 menit tidak aktif |
| Kekuatan Dielektrik |
AC 3kV / 50Hz selama 1 menit |
| Suhu / Kelembaban Kerja |
-10°C hingga +50°C, <85%RH |
| Suhu / Kelembaban Penyimpanan |
-15°C hingga +55°C, <90%RH |
| Standar Keamanan |
IEC61010-1, IEC1010-2-31, IEC61557-1/5, IEC60529 (IP54), CAT III 300V |
Fitur Inti
Fungsi perlindungan untuk korsleting, beban berlebih, dan tegangan baterai rendah menjaga pengujian lapangan tetap aman.
Mendukung pengujian isolasi, rasio absorpsi (DAR), indeks polarisasi (PI), dan mode uji cepat.
Menampilkan tegangan sisa setelah pengujian selesai untuk penanganan objek uji yang lebih aman.
Penyesuaian output tegangan bertahap menghasilkan beberapa level tegangan yang dapat dipilih, sehingga satu instrumen mencakup rentang persyaratan uji isolasi yang lebih luas.
Antarmuka USB dengan fungsi pengisian baterai lithium bawaan untuk transfer data di lokasi.
Mati daya secara otomatis setelah periode tidak aktif untuk melindungi baterai.
Output Tegangan Bertahap & Level Tegangan Terukur
Penyesuaian Tegangan Bertahap
Instrumen menggunakan fungsi penyesuaian tegangan bertahap, sehingga dapat menghasilkan beberapa level tegangan yang berbeda alih-alih satu tegangan tetap. Hal ini memungkinkan satu penguji untuk mencakup berbagai persyaratan uji isolasi tanpa mengganti instrumen.
Enam Level Tegangan Terukur
Tegangan uji terukur 250V, 500V, 1000V, 2500V, 5000V, dan 10kV dapat dipilih, sesuai dengan pengujian isolasi dari peralatan kontrol tegangan rendah hingga motor, transformator, dan kabel tegangan menengah.
Diagnosis Isolasi DAR dan PI
Selain pembacaan resistansi tunggal, penguji menghitung rasio absorpsi (DAR) dan indeks polarisasi (PI) untuk mengungkapkan kelembaban, kontaminasi, dan penuaan dalam sistem isolasi.
FAQ
Q1: Untuk siapa penguji resistansi isolasi XHMR-10KVA dirancang?
Alat ini dibuat untuk bengkel servis dan gulung ulang motor, tim perbaikan generator dan pompa, teknisi listrik fasilitas industri, perusahaan instalasi dan pemeliharaan lift dan HVAC, serta kru O&M angin atau surya yang harus memverifikasi integritas isolasi motor, generator, kabel, dan switchgear hingga 10kV di lokasi.
Q2: Tegangan uji dan rentang pengukuran apa yang disediakannya?
Alat ini menawarkan enam tegangan uji terukur 250V, 500V, 1000V, 2500V, 5000V, dan 10kV, dan mengukur resistansi isolasi dari 0,01MΩ hingga 35TΩ dengan resolusi 0,01MΩ.
Q3: Apakah mendukung pengujian tegangan bertahap dan indeks?
Ya. Instrumen ini memiliki fungsi penyesuaian tegangan bertahap yang menghasilkan beberapa level tegangan yang berbeda, dan juga mendukung pengujian rasio absorpsi (DAR) dan indeks polarisasi (PI) untuk analisis kondisi isolasi yang lebih mendalam.
Q4: Bagaimana data pengukuran disimpan dan ditransfer?
Hingga 500 grup pengukuran disimpan di onboard, dan antarmuka USB dengan perangkat lunak pemantauan PC memungkinkan teknisi untuk mengunggah, menyimpan, dan mencetak catatan secara langsung.
Q5: Standar keamanan dan perlindungan apa yang dipenuhinya?
Alat ini mematuhi IEC61010-1, IEC1010-2-31, dan IEC61557-1/5, diberi peringkat IEC60529 (IP54) dengan CAT III 300V dan tingkat polusi 2, serta tahan terhadap AC 3kV/50Hz selama 1 menit dengan resistansi isolasi casing minimal 50MΩ.
Untuk model tegangan lain, aksesori, atau lembar spesifikasi lengkap, silakan hubungi kami.
