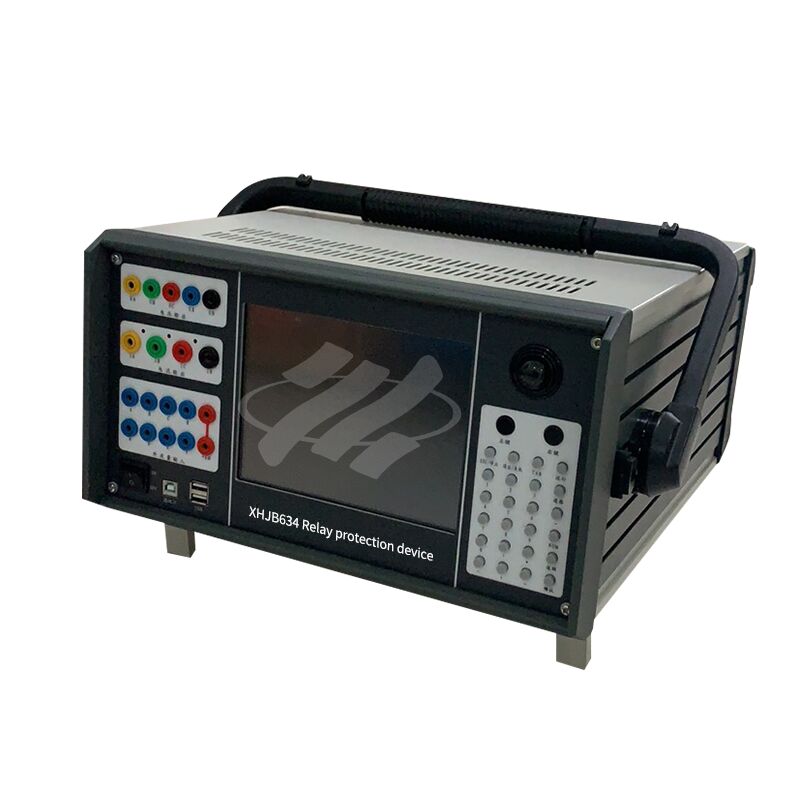

XHJB634 Microcomputer Relay Protection Calibrator adalah instrumen pengujian proteksi relai berbasis mikrokomputer yang ringkas yang mengadopsi teknologi mikroelektronik. Sesuai dengan standar DL/T624-2010 untuk perangkat uji proteksi relai mikrokomputer, alat ini ditingkatkan dengan menganalisis kelebihan dan kekurangan produk serupa konvensional.
PC industri berkinerja tinggi dan DSP berkecepatan tinggi terintegrasi, dipasangkan dengan modul DAC 16-bit, layar LCD 8,4 inci, dan keyboard tertanam. Perangkat dapat dioperasikan baik secara mandiri maupun dengan koneksi laptop, menawarkan fungsi yang kuat, jejak kecil, dan presisi yang unggul.
Parameter Teknis
★ Sumber Arus AC: Fase Tunggal: 3×40A Tiga Fase: 120A Daya: ≥450VA/fase
★ Waktu Keluaran: 0～10A Berkelanjutan, 10～20A ≥60 detik, >20A ≥10 detik
★ Sumber Tegangan AC: Fase Tunggal: 4×120V Daya: ≥60VA/fase
★ Sumber Arus DC: Fase Tunggal: -10A～+10A Daya Keluaran Maksimum: ≥200VA
★ Sumber Tegangan DC: Fase Tunggal: -150V～+150V Daya Keluaran Maksimum: ≥100VA
★ Sudut Sumber AC: Sudut Fase: 0°～360° Akurasi: ±0.2°
★ Frekuensi Sumber AC: Frekuensi: 1～2000Hz Resolusi Frekuensi: 1mHz
★ Keluaran Harmonik: Mampu mengeluarkan harmonik dengan amplitudo apa pun dari urutan ke-2 hingga ke-40
★ Sinkronisasi: Sinkronisasi tegangan dan arus ≤10μS
★ Masukan: 8 saluran kompatibel dengan kontak aktif 15V～250V, secara otomatis mengidentifikasi polaritas kontak aktif
★ Akurasi waktu: ≤1ms saat kurang dari 1s
★ Keluaran: 4 pasang kontak kering sakelar yang dapat diprogram, kapasitas: AC/DC 250V, 0.5A
★ Catu daya: 220V±10% 50Hz±10%
Selama pengujian, tegangan diuji titik demi titik dalam rentang ini. Frekuensi bervariasi di setiap putaran pengujian, tetapi tegangan tetap konstan pada nilai tertentu. Nilai tegangan secara bertahap meningkat dari nilai awal hingga nilai tertentu tercapai, di mana perangkat melepaskan penguncian dan beroperasi dengan benar. Nilai ini adalah nilai batas penguncian tegangan rendah.
Karena perangkat terkunci saat tegangan di bawah nilai penguncian, nilai perubahan awal umumnya harus diatur di bawah nilai penguncian yang ditetapkan perangkat, dan nilai perubahan akhir harus diatur di atas nilai penguncian yang ditetapkan perangkat. Dengan kata lain, pengujian berlangsung dari perangkat tidak beroperasi hingga beroperasi, sehingga mengukur nilai penguncian tegangan rendah perangkat.
