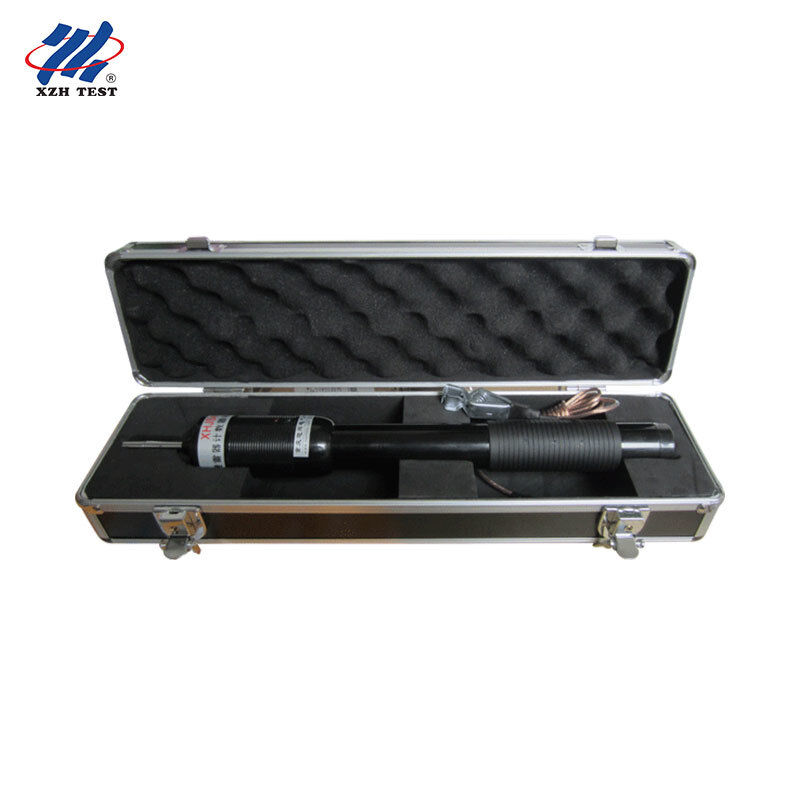

Surge Arrester Counter Operation Tester XHJS401
The XHJS401 surge arrester counter operation tester is specially developed by our technical staff to address the specific requirements of power users for on-site testing of lightning arrester discharge countersIa memiliki penampilan yang ramping dan nyaman untuk dibawa dan digunakan, menjadikannya pengganti yang ideal untuk instrumen pengujian lama dan berat dan metode pengujian yang tidak efisien.
Penguji mengeluarkan denyut nadi tegangan tinggi 800 ~ 1000V untuk mensimulasikan pelepasan petir, memverifikasi bahwa counter arrester beroperasi dan mencatat dengan benar.Dengan bodi kompak hanya φ36 ×375mm dan berat total 780g, instrumen dapat dipegang dalam satu tangan selama pengujian di atas, dan batang konduktif teleskopik di kepala dapat diperpanjang agar sesuai dengan ketinggian instalasi counter.
Dibekali dengan empat baterai ukuran 1 (DC 6V), XHJS401 mendukung lebih dari 2000 tes pelepasan per set baterai.dan hasil tes dinilai secara langsung oleh apakah penghitung dihitung, memberikan keputusan instan dan intuitif tanpa kabel yang rumit atau peralatan tambahan yang berat.
Aplikasi & Target Audiens:Dirancang untuk tim pemeliharaan substasiun yang melakukan uji pencegahan listrik,Lembaga pengujian perlindungan petir (pusat perlindungan petir meteorologi dan badan inspeksi perlindungan petir pihak ketiga), pengoperasian jalur transmisi dan kru inspeksi pengaman jalur, departemen kontrol kualitas produsen pengaman seng oksida,Inspeksi perlindungan petir di pompa bensin dan lokasi kimia berbahaya, dan tim uji listrik turbin gas dan pembangkit energi terdistribusi.
Spesifikasi Utama
| Parameter |
Spesifikasi |
| Tegangan Keluar |
800 ~ 1000V |
| Dimensi utama tubuh |
φ36 × 375 mm |
| Dimensi Kepala |
φ50 × 100 mm |
| Berat badan |
780 g |
| Sumber Daya |
DC 6V (empat ukuran-1 baterai) |
| Masa pakai baterai |
Lebih dari 2000 tes pelepasan per set baterai |
| Waktu Pengisian |
Sekitar 3 sampai 5 detik sebelum lampu siap merah menyala |
| Indikator |
Lampu lampu hijau, lampu merah siap |
| Tulang konduktif |
Teleskopik, panjang yang dapat disesuaikan dengan ketinggian instalasi counter |
| Pengendalian |
Kabel tanah ekor untuk pelepasan yang aman setelah pengujian |
Fitur Produk
Desain gaya pena 780g kompak dengan batang konduktif teleskopik, operasi satu tangan di ketinggian
800 ~ 1000V output pulsa tegangan tinggi dapat diandalkan memicu penghitung arrester untuk verifikasi
Pengujian berulang tanpa mati, sangat meningkatkan efisiensi inspeksi di tempat
Lampu indikator hijau dan merah dengan jelas menunjukkan keadaan hidup dan siap mengisi daya
Lebih dari 2000 tes pelepasan per set baterai, biaya pemeliharaan rendah
Pengoperasian sederhana, pengganti ideal untuk penguji berat lama dan metode pengujian yang tidak efisien
Mengapa Kontor Penangkapan Harus Diuji
Penghitung debit adalah satu-satunya indikator yang terlihat apakah penangkap petir telah beroperasi.tanpa konter kerja, staf pemeliharaan tidak bisa tahu apakah arrester telah menyerap energi dan apakah kinerjanya telah menurun.
| Situasi |
Risiko |
XHJS401 Solusi |
| Counter terjebak atau macet |
Tindakan penangkapan tidak tercatat, kegagalan tersembunyi tidak dapat ditemukan pada waktunya |
Injeksi 800-1000V denyut nadi untuk memverifikasi mekanisme counter beroperasi secara normal |
| Counter rusak oleh petir |
Catatan hilang dan kondisi arrester tidak diketahui |
Pemeriksaan cepat di tempat memastikan apakah konter perlu diganti |
| Tes pencegahan sebelum musim badai petir |
Penangkap yang belum diuji mungkin gagal di bawah serangan petir berikutnya |
Uji operasi counter rutin sesuai dengan peraturan uji pencegahan DL/T 596 |
| Penerimaan instalasi baru |
Kesalahan kabel counter tidak terdeteksi |
Tes penerimaan memverifikasi counter menanggapi pelepasan simulasi |
Langkah Operasi
Masukkan kabel tanah ke ekor instrumen dan membuat koneksi yang kuat
Sesuaikan panjang teleskopik batang konduktif di kepala untuk menyesuaikan dengan tinggi counter
Putar saklar daya 90 derajat ke arah mana pun sampai terdengar "klik" untuk menyalakan listrik; lampu hijau menyala
Tunggu sampai lampu merah menyala (sekitar 3 sampai 5 detik), menunjukkan instrumen siap
Sentuh batang konduktif teleskopik ke sampel uji untuk memulai pengujian penghitung arrester
Pengujian berulang diizinkan tanpa mematikan daya, tetapi batang konduktif harus dipisahkan dari sampel uji setiap kali mengisi
Setelah menyelesaikan tes, matikan daya pertama, kemudian lepaskan batang konduktif kepala ke kabel tanah ekor sebelum menempatkan instrumen jauh
Peringatan Keamanan
Selalu menghubungkan kabel tanah dengan kuat sebelum digunakan dan lepaskan kepala ke kawat tanah setelah pengujian
Jangan menyentuh batang konduktif atau sampel uji selama periode pengisian
Jika baterai sudah habis, waktu pengisian akan diperpanjang; ganti baterai tepat waktu
Simpan instrumen kering dan hindari benturan keras selama transportasi dan penyimpanan
Hanya gunakan instrumen untuk pengujian operasi konter arrester sesuai tujuan
FAQ
T1: Untuk apa penguji operasi counter arrester XHJS401 digunakan?
Hal ini digunakan untuk menguji apakah penghitung pelepasan dari penangkap petir bekerja dengan benar. penguji menyuntikkan 800 ~ 1000V tegangan tinggi denyut nadi untuk mensimulasikan pelepasan, dan jika penghitung menghitung,mekanisme counter diverifikasi berfungsi.
T2: Bagaimana saya tahu jika konter arrester bekerja?
Setelah lampu siap merah menyala, sentuh batang konduktif ke terminal counter.counter mungkin terjebak atau rusak dan perlu diperbaiki atau diganti.
T3: Berapa lama waktu yang dibutuhkan untuk satu tes?
Instrumen siap sekitar 3 sampai 5 detik setelah menyalakan.Jadi bank penuh penangkap dapat diperiksa dengan cepat.
T4: Berapa banyak tes yang dapat didukung baterai?
Empat baterai ukuran 1 (DC 6V) mendukung lebih dari 2000 tes debit. Ketika baterai rendah, waktu pengisian akan diperpanjang, dan baterai harus diganti tepat waktu.
T5: Apakah aman untuk menguji di ketinggian?
Ya, desain pena 780g dan batang konduktif teleskopik memungkinkan operasi satu tangan pada ketinggian instalasi counter.Selalu menghubungkan kabel tanah ekor sebelum digunakan dan melepaskan kepala ke kawat tanah setelah pengujian sebelum menempatkan instrumen.
Setiap XHJS401 dikirimkan dengan badan penguji, kabel tanah dan manual operasi, dan didukung oleh jaminan gratis satu tahun dan layanan teknis seumur hidup.pelatihan dan dukungan purna jual, silakan hubungi tim penjualan kami.
