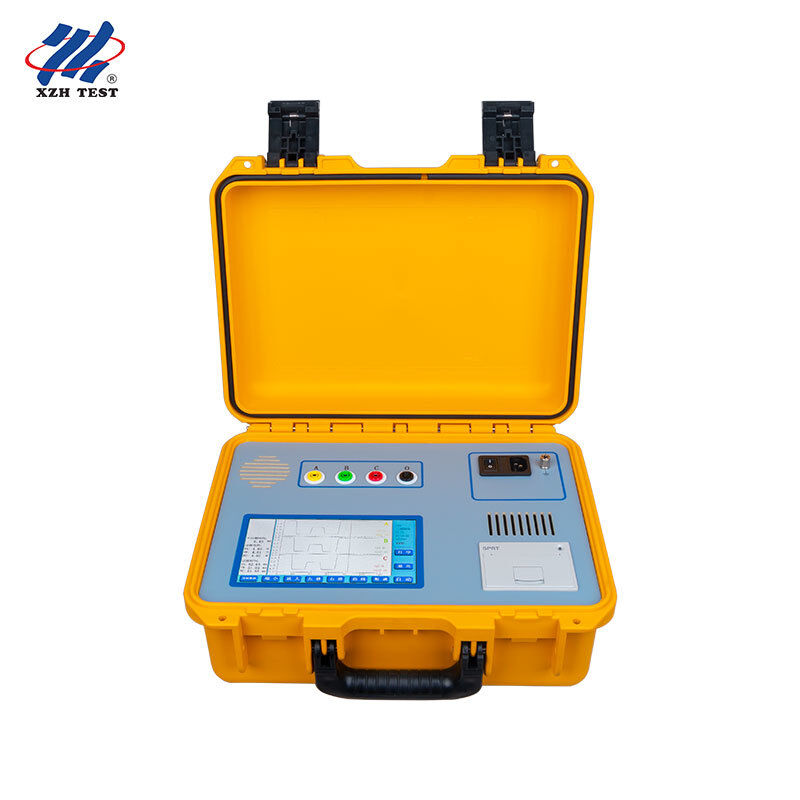

20kHz Sampling Rate On-load Tap Changer Tester untuk XHYZ1668

Name: 20kHz Sampling Rate On-load Tap Changer Tester untuk XHYZ1668
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYZ1668
Price: 4,115.00 USD
Availability: InStock

Rincian produk:

Tempat asal:	Xi'an Shaanxi Tiongkok
Nama merek:	XZH TEST
Sertifikasi:	ISO CE
Nomor model:	XHYZ1668

Informasi Rinci

Tempat asal:

Xi'an Shaanxi Tiongkok

Nama merek:

XZH TEST

Sertifikasi:

ISO CE

Nomor model:

XHYZ1668

Menyoroti:

High Light

Menyoroti:

20 kHz Sampling Rate On-load penguji penukar ketukan

Penguji Transformator Presisi Tinggi

Portable Desain Tap Changer Tester

Trading Information

Kuantitas min Order:

1 buah

Harga:

Dapat dinegosiasikan

Kemasan rincian:

kemasan kayu

Waktu pengiriman:

5-8 HARI KERJA

Syarat-syarat pembayaran:

T/T

Menyediakan kemampuan:

3000unit/tahun

Deskripsi Produk

Penguji Tap-Changer Beban XHYZ1668 adalah instrumen diagnostik yang terbukti di lapangan yang dirancang untuk evaluasi komprehensif tap-changer beban (OLTC) transformator. Direkayasa dengan fungsi cerdas canggih dan sistem menu bahasa Inggris yang lengkap, alat ini memungkinkan personel di lokasi untuk beroperasi dengan mudah bahkan dengan pelatihan minimal. Struktur ringkasnya, bobot ringan, dan kemampuan anti-interferensi yang sangat baik secara efektif mengurangi beban fisik selama pengujian lapangan. Diakui secara luas sebagai pilihan tepercaya untuk perusahaan pembangkit dan distribusi listrik serta produsen transformator, instrumen ini memainkan peran penting dalam menjaga produksi yang aman dan meningkatkan kualitas produk.

Spesifikasi Teknis

Parameter	Spesifikasi
Arus Keluaran	1.0A / 0.5A (Dapat Dipilih)
Rentang Resistansi Transisi	0.3Ω–20Ω (1.0A) \| 5Ω–40Ω (0.5A)
Rentang Waktu Transisi	0–320 ms
Tegangan Sirkuit Terbuka	24V
Akurasi Resistansi	±(5% dari pembacaan ± 0.1Ω)
Akurasi Waktu	±(0.1% dari pembacaan ± 0.2ms)
Tingkat Pengambilan Sampel	20 kHz
Kapasitas Penyimpanan	500 set data (bawaan)
Tampilan	LCD 7 inci kecerahan tinggi
Dimensi (Unit Utama)	360 × 290 × 170 mm
Dimensi (Paket Kabel)	360 × 230 × 290 mm
Berat (Unit Utama)	6.15 kg
Panjang Kabel Uji	Standar 13 m (dapat disesuaikan)

Kondisi Operasi

Parameter	Spesifikasi
Suhu Sekitar	-10°C hingga +50°C
Kelembaban Relatif	≤ 85% RH
Catu Daya Kerja	AC 220V ± 10%
Frekuensi Daya	50 ± 1 Hz

Fitur Kinerja Utama

Arus Keluaran Tinggi, Desain Ringan — Menghasilkan arus uji hingga 1.0A dengan kompatibilitas transformator tipe YN, Y, dan Δ; nilai resistansi ditampilkan langsung tanpa konversi manual.

Mode Pengujian Ganda — Mendukung pengukuran dengan-winding dan tanpa-winding, beradaptasi dengan berbagai skenario lapangan dan konfigurasi transformator.

Tampilan Bentuk Gelombang Adaptif — Secara otomatis menyesuaikan sumbu resistansi, waktu, dan amplitudo berdasarkan nilai yang diambil untuk visualisasi dan analisis bentuk gelombang yang optimal.

Sirkuit Perlindungan Komprehensif — Pengaman bawaan memastikan operasi yang stabil dan andal dalam kondisi lapangan dan lingkungan listrik yang menuntut.

LCD 7 Inci Kecerahan Tinggi — Tampilan besar dan jelas untuk analisis bentuk gelombang yang nyaman bahkan di lingkungan luar ruangan atau minim cahaya.

Penyimpanan Internal 500 Set — Pencatatan data otomatis dengan pengambilan cepat dan pencetakan termal di lokasi untuk dokumentasi segera.

Gambar Produk

XHYZ1688

Panduan Pemecahan Masalah Lapangan

Masalah 1: Bentuk Gelombang Kegagalan Papan CPU
Bentuk gelombang yang ditunjukkan di bawah ini mungkin mengindikasikan malfungsi papan CPU.
Solusi: Ganti papan CPU.

CPU Board Failure Waveform

Masalah 2: Bentuk Gelombang Osilasi Mandiri Instrumen
Bentuk gelombang yang ditunjukkan di bawah ini mungkin muncul karena osilasi mandiri instrumen.
Solusi: Setelah sampel terdisi penuh, uji dalam arah 1-n, pastikan belitan yang tidak diuji terhubung singkat dan dibumikan dengan benar. Sesuaikan sensitivitas atau tingkat pemicu instrumen jika perlu.

Self-Oscillation Waveform

Pertanyaan yang Sering Diajukan

Q1: Apakah penguji ini cocok untuk pemeliharaan jaringan distribusi listrik kota?

Ya, XHYZ1668 sangat cocok untuk jaringan distribusi listrik kota di mana transformator yang dilengkapi OLTC dipasang di gardu induk perkotaan dan pinggiran kota. Tingkat pengambilan sampel 20kHz-nya memberikan penangkapan bentuk gelombang resolusi tinggi untuk diagnostik yang tepat, sementara sistem menu bahasa Inggris yang mudah memungkinkan kru utilitas kota mengoperasikannya secara efisien tanpa pelatihan khusus. Penyimpanan bawaan 500 set mendukung program pemeliharaan berbasis kondisi yang sistematis di seluruh aset gardu induk yang terdistribusi.

Q2: Dapatkah perangkat ini menangani diagnostik transformator rutin di pabrik manufaktur industri?

Tentu saja. Fasilitas industri dengan tungku busur, penggerak motor besar, dan beban produksi berat membuat transformator sering mengalami perubahan tap dan tekanan listrik. Mode pengujian ganda XHYZ1668 (dengan-winding dan tanpa-winding) memberikan fleksibilitas untuk diagnostik saat shutdown terjadwal dan pengujian oportunistik selama jeda produksi. Desain anti-interferensinya memastikan pengukuran yang akurat bahkan di lingkungan pabrik yang bising secara elektrik.

Q3: Apakah cocok untuk transformator stasiun pompa saluran pipa minyak dan gas?

Ya. Stasiun pompa saluran pipa beroperasi di lingkungan terpencil, seringkali keras, di mana keandalan transformator sangat penting untuk aliran yang tidak terputus. Unit utama XHYZ1668 yang ringkas berukuran 360×290×170 mm dan bobot 6.15 kg membuatnya mudah diangkut ke stasiun pompa terpencil. Rentang suhu operasinya yang luas (-10°C hingga +50°C) dan panduan pemecahan masalah yang siap lapangan dengan referensi bentuk gelombang visual memungkinkan diagnostik cepat di lokasi tanpa perlu mengembalikan peralatan ke bengkel pusat.

Q4: Dapatkah digunakan untuk pemeliharaan transformator pembangkit listrik tenaga air?

Pembangkit listrik tenaga air menghadirkan tantangan unik dengan kelembaban tinggi dan jadwal pembangkitan yang bervariasi. XHYZ1668 beroperasi dengan andal pada RH hingga 85% dan menyertakan sirkuit perlindungan komprehensif yang melindungi dari masalah listrik terkait kelembaban. Kemampuannya untuk menguji transformator tipe YN, Y, dan Δ dengan pembacaan resistansi langsung (tanpa konversi manual) menyederhanakan pengujian berbagai konfigurasi transformator yang umum ditemukan di fasilitas tenaga air.

Q5: Apakah penguji ini sesuai untuk pemeliharaan sistem daya rumah sakit dan kampus universitas?

Kampus institusional dengan distribusi tegangan menengah khusus dan transformator di lokasi memerlukan pengujian OLTC yang andal untuk mencegah pemadaman yang tidak direncanakan. Operasi XHYZ1668 yang intuitif, printer termal untuk dokumentasi segera, dan penyimpanan 500 set untuk analisis tren menjadikannya ideal untuk tim manajemen fasilitas kampus yang membutuhkan catatan pemeliharaan yang dapat diaudit. Desain portabelnya yang ringan memungkinkan satu teknisi untuk berpindah antar beberapa lokasi transformator di seluruh area kampus yang luas.
