Transformer Winding Deformation Analyzer dengan Frekuensi Sweep

Name: Transformer Winding Deformation Analyzer dengan Frekuensi Sweep
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1502
Price: 4,115.00 USD
Availability: InStock

Rincian produk:

Tempat asal:	Xi'an Shaanxi Tiongkok
Nama merek:	XZH TEST
Sertifikasi:	ISO CE
Nomor model:	XHBX1502

Informasi Rinci

Tempat asal:

Xi'an Shaanxi Tiongkok

Nama merek:

XZH TEST

Sertifikasi:

ISO CE

Nomor model:

XHBX1502

Menyoroti:

High Light

Menyoroti:

Pengukuran penggeser frekuensi tersegmentasi Transformator Winding Deformation Analyzer

Digital DDS berbasis frekuensi tinggi menyapu Frequency Response Analyzer

Wireless Bluetooth Interface Transformer Tester

Trading Information

Kuantitas min Order:

1set

Harga:

Dapat dinegosiasikan

Kemasan rincian:

kemasan kayu

Waktu pengiriman:

5-8 HARI KERJA

Syarat-syarat pembayaran:

T/T

Menyediakan kemampuan:

3000unit/tahun

Deskripsi Produk

XHBX1502 Transformer Winding Deformation Analyzeradalah instrumen diagnostik non-destruktif canggih berdasarkan teknologi Frequency Response Analysis (FRA),didesain untuk mendeteksi kesalahan mekanik internal dalam transformator daya bernomor mulai dari 63kV hingga 500kVKetika transformator diproduksi, setiap gulungan memiliki tanda tanggap frekuensi yang unik dan stabil yang ditentukan oleh kapasitas terdistribusi (Ci) dan induktansi (Li) parameter.Kejadian seperti kegagalan sirkuit pendek, dampak transportasi, aktivitas seismik, atau kekuatan elektromagnetik dari arus melalui kesalahan dapat secara fisik menggeser atau mengubah bentuk gulungan,mengubah parameter terdistribusi ini dan menghasilkan perubahan yang dapat diukur dalam respons frekuensi. XHBX1502 menggunakan DDS berbasis digital frekuensi tinggi menyapu untuk menangkap dan membandingkan tanda tangan ini, mengukur besarnya, lokasi,dan arah penyimpangan respons untuk menentukan apakah trafo membutuhkan perbaikan besar semua tanpa pengujian invasif atau drainase minyak.

Spesifikasi Teknis

Parameter	Spesifikasi
Kinerja pengukuran
Jangkauan Pengukuran Amplitudo	-120 dB sampai +20 dB
Akurasi Pengukuran Amplitudo	0.1 dB
Keakuratan Frekuensi Pemindaian	00,005%
Repeatability In-Phase Test	990,9%
Karakteristik sinyal
Impedansi Masukan Sinyal	1 MΩ
Impedansi output sinyal	50 Ω
Amplitudo output sinyal	± 20 V
Aplikasi & Fisik
Peringkat Transformer yang berlaku	63 kV 500 kV
Dimensi instrumen (L × W × H)	340 × 240 × 210 mm
Dimensi kasus (L × W × H)	370 × 280 × 260 mm
Dimensi Kotak Kabel (L × W × H)	420 × 300 × 300 mm
Total Berat	20 kg
Lingkungan
Suhu operasi	-10°C sampai +40°C
Suhu penyimpanan	-20°C sampai +70°C
Kelembaban Relatif	< 90%, tidak kondensasi

Fitur Kinerja Utama

Digital DDS-Based High-Speed Frequency SweepTeknologi Direct Digital Synthesis (DDS) menghasilkan sinyal eksitasi yang tepat dan dapat diulang di seluruh rentang frekuensi pengukuran, memberikan akurasi frekuensi pemindaian 0,005% dan 99.9% pengulangan tes dalam fase untuk perbandingan sebelum dan sesudah yang sangat andal.
Pengukuran Sweep Frekuensi Segmented- Mengelompokkan spektrum frekuensi secara otomatis ke dalam segmen yang dioptimalkan, memusatkan resolusi pengukuran pada pita frekuensi yang paling sensitif terhadap mode deformasi penggulung tertentuTeleskop aksial, dan kompresi hoop.
Analisis Jangkauan Dinamis LuasRentang pengukuran amplitudo (-120dB) hingga (+20dB) menangkap perubahan lilitan tahap awal yang halus dan tanda deformasi kasar, dengan 0.Resolusi 1dB untuk diskriminasi halus antara efek penuaan normal dan perubahan struktural yang terkait dengan kesalahan.
Antarmuka Bluetooth nirkabelKonektivitas Bluetooth terintegrasi memungkinkan transfer data nirkabel ke PC atau tablet untuk analisis lanjutan, pembuatan laporan,dan pengelolaan basis data eliminasi kekacauan kabel di ruang kerja substasi.
Metode pengujian non-destruktifAnalisis respon frekuensi tidak memerlukan pembuangan minyak, tidak ada akses internal,dan tidak ada rangsangan tegangan tinggi yang membuatnya lebih aman dan lebih cepat daripada metode diagnostik alternatif sambil memberikan sensitivitas deteksi yang setara atau lebih baik untuk deformasi lilitan.
Analisis Perbandingan Tiga TahapMengambil dan melapisi tanda respon frekuensi dari ketiga fase secara bersamaan, memungkinkan perbandingan visual instan dari penyimpangan antar fase yang menunjukkan deformasi penggulung asimetris.
Kemasan yang Kuat dan Siap BeroperasiKasus instrumen paduan aluminium dan kotak kabel terpisah memberikan perlindungan yang kuat selama transportasi dan penyimpanan,dengan total berat sistem 20 kg yang menyeimbangkan portabilitas dengan kemampuan instrumentasi untuk pengujian 63kV 500kV.

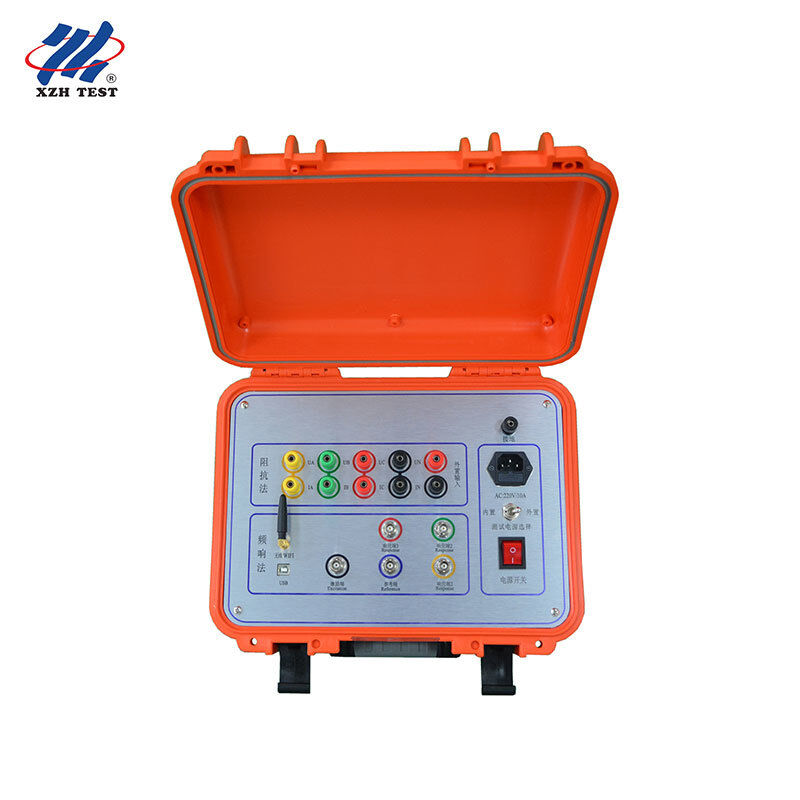

Gambar produk

XHBX1502

Pertanyaan yang Sering Diajukan

T1: Apakah analizer ini cocok untuk pemantauan kondisi trafo dan spesialis diagnostik?

Ya, XHBX1502 adalah alat penting untuk program pemantauan kondisi trafo.FRA secara langsung mengukur integritas mekanik gulungan ̇ struktur fisik itu sendiriSpesialis diagnostik dapat menetapkan sidik jari respon frekuensi dasar ketika transformator diketahui sehat (pasca manufaktur atau pasca komisioning),kemudian melakukan uji ulang secara berkala untuk mendeteksi deformasi progresif dari paparan kesalahan terkumpul, siklus termal, dan penuaan. pengulangan 99,9% memastikan bahwa perubahan yang diamati mewakili perkembangan struktural yang sebenarnya daripada variabilitas pengukuran.

T2: Bisakah insinyur pemeliharaan substasiun tegangan tinggi menggunakan ini untuk pemeriksaan rutin?

Tim pemeliharaan substasiun yang mengelola armada trafo 63kV 500kV dapat mengintegrasikan pengujian FRA ke dalam program pemeliharaan pemadaman terjadwal.XHBX1502 ′s DDS berbasis penggeser frekuensi otomatis dan transfer data nirkabel Bluetooth merampingkan alur kerja tes: menghubungkan instrumen, memulai urutan menyapu otomatis, dan meninjau grafik respon frekuensi komparatif.Fitur menyapu tersegmen mengoptimalkan durasi tes sambil mempertahankan sensitivitas diagnostik, sehingga praktis untuk menguji beberapa trafo selama satu jendela pemadaman terjadwal.

Q3: Bagaimana ia melayani pengujian pabrik trafo dan departemen R&D?

Produsen trafo dan pusat R&D menggunakan FRA untuk validasi desain, pengujian tipe, dan jaminan kualitas.Akurasi amplitudo 1dB, 99,9% repeatability) memberikan presisi yang diperlukan untuk analisis teknik alternatif desain penggulung, penyelidikan toleransi manufaktur,dan pembuatan tanda tangan dasar pabrikAntarmuka Bluetooth nirkabel memungkinkan integrasi yang mulus dengan stasiun kerja rekayasa untuk pemrosesan lanjutan, perbandingan terhadap simulasi desain,dan arsip data referensi pabrik untuk seluruh masa pakai trafo.

T4: Apakah cocok untuk tim investigasi forensik listrik setelah kesalahan?

Ketika sebuah trafo mengalami kesalahan utama atau operasi relay pelindung, penyelidik forensik perlu menentukan apakah trafo aman untuk kembali beroperasi atau membutuhkan perbaikan.XHBX1502 memberikan bukti integritas mekanik kritis: perbandingan respons frekuensi setelah kesalahan terhadap garis dasar pra-kegagalan (atau terhadap garis dasar unit saudara) mengungkapkan apakah gulungan telah bergerak.data yang dapat diukur secara kuantitatif sangat penting untuk memproses klaim asuransi, penyelesaian sengketa garansi, dan pelaporan insiden peraturan yang seringkali membuat perbedaan antara keputusan langsung untuk kembali ke layanan dan inspeksi internal yang tidak perlu dan mahal.

T5: Dapatkah penaksir asuransi transportasi dan logistik menggunakan ini untuk verifikasi kerusakan?

Ketika transformator daya besar diangkut melalui jalan raya, kereta api, atau laut, kejut mekanis dan paparan getaran dapat menyebabkan pergeseran lilitan bahkan tanpa kerusakan eksternal yang terlihat.Penilai asuransi dan penyedia logistik dapat menggunakan XHBX1502 untuk pengukuran dasar sebelum transportasi dan verifikasi pasca pengirimanTanda respon frekuensi yang stabil mengkonfirmasi bahwa trafo selamat dari transportasi tanpa kerusakan mekanis internal,memberikan bukti obyektif untuk penandatanganan asuransi kargo dan melindungi semua pihak dari perselisihan tentang kapan dan di mana kerusakan terjadiInstrumen ini memiliki total berat sistem 20 kg yang membuatnya praktis untuk digunakan di lokasi pengiriman dan penerima.
