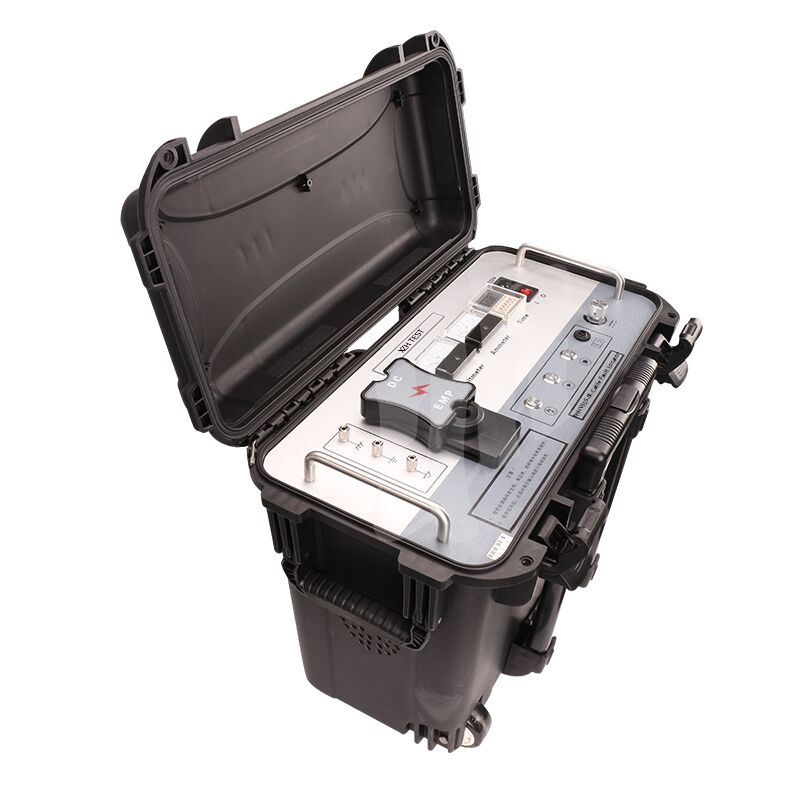

Lokator kesalahan kabel bawah tanah dengan kapasitor 8μF bawaan

Fitur produk:

Pengukuran tegangan waktu nyata yang akurat di sisi tegangan tinggi;

Perlindungan start posisi nol untuk peningkatan keamanan dan keandalan;

Desain pengukuran tegangan tinggi yang unik, yang memungkinkan voltmeter untuk menunjukkan nilai tegangan kondensator secara real time bahkan saat dihentikan, memberikan operator kontrol penuh atas tegangan tinggi;

Waktu pembuangan dapat diatur secara sewenang-wenang dalam interval yang tepat.

Deskripsi Fungsi Panel

1. Tanah Keamanan: Tanah casing instrumen untuk mencegah casing dari menjadi hidup atau personel dari mendapatkan sengatan listrik.

2Tombol pembuangan: Ketika tegangan tinggi mati, menekan tombol ini secara manual melepaskan muatan internal.

3. Tombol Start/Indikator Posisi Nol: Ketika indikator posisi nol menyala (kuning), itu menunjukkan instrumen berada di posisi nol.Menekan tombol start akan mengaktifkan output tegangan tinggi. Ketika indikator posisi nol dimatikan, itu menunjukkan instrumen tidak berada di posisi nol. Putar tombol penyesuaian tegangan ke arah arah jarum jam ke posisi nol;indikator posisi nol akan menyalaMenekan tombol start lagi akan mengaktifkan output tegangan tinggi.

4. Stop Button/High Voltage Indicator: Ketika tes selesai atau terjadi kelainan, menekan tombol ini akan memotong output tegangan tinggi.Indikator tegangan tinggi akan menyala untuk menunjukkan bahwa output tegangan tinggi telah dimulai; indikator akan mati untuk menunjukkan bahwa output tegangan tinggi telah berhenti.

5. Saklar Perlindungan Overcurrent: Ketika ditekan, fungsi perlindungan overcurrent diaktifkan; ketika dilepaskan, instrumen telah memicu perlindungan overcurrent.Setelah menyalakan perangkat, pertama putar tombol ini ke arah arah jam tangan ke ujung, kemudian tekan tombol start. kemudian sesuaikan ke arah jam tangan untuk meningkatkan output tegangan tinggi dari rendah ke tinggi,dan searah jarum jam untuk menurunkan output tegangan tinggi dari tinggi ke rendah.

7. Power Switch: "Posisi 1" menunjukkan bahwa AC 220V power on untuk memasok tenaga ke sistem; "Posisi 0" menunjukkan bahwa AC 220V power off untuk memasok tenaga ke sistem.

8. Pemegang sekering: Lokasi untuk memasang sekering dalam sistem pasokan listrik AC 220V.

9Soket listrik: Sumber daya operasi instrumen, port koneksi AC 220V.

10. Pengaturan waktu: Menetapkan interval waktu debit.

11Ammeter: Menunjukkan arus di sisi tegangan tinggi.

12. Voltmeter: Sebuah kV meter yang menunjukkan tegangan output tegangan tinggi.

13. High Voltage Output (EMP): Sambungkan garis output tegangan tinggi selama debit impuls.

14. High Voltage Output (DC): Sambungkan jalur output tegangan tinggi selama DC tahan pengujian tegangan.
