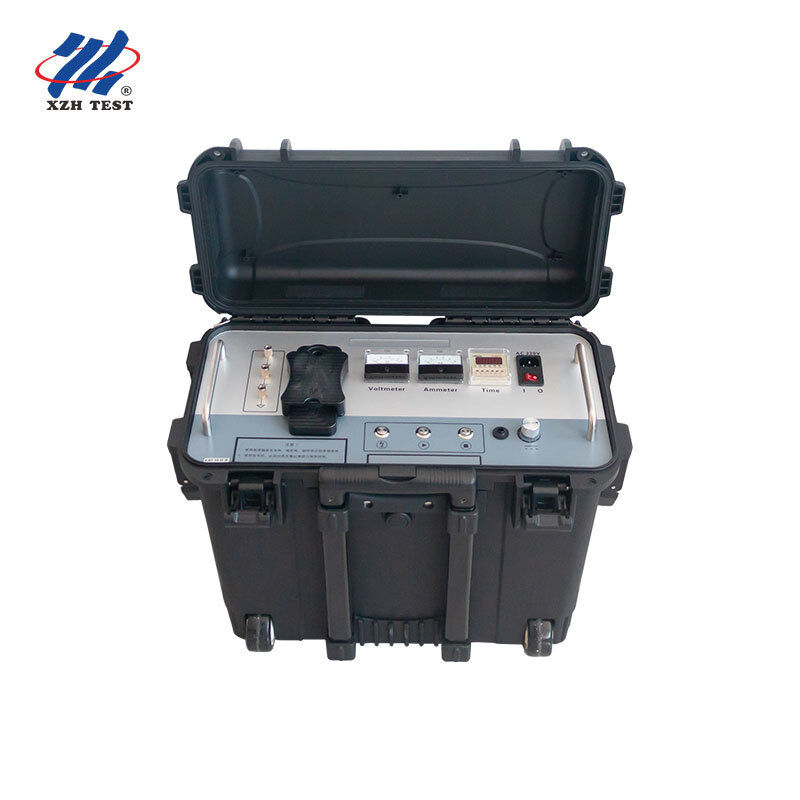

Generator Impuls Tegangan Tinggi Tarik — Kelas 35kV| XHHV535-2L Model: XHHV535-2L
Dirancang untuk: Tim Pencari Kerusakan Kabel Utilitas Daya, Kontraktor Pemeliharaan Jaringan Distribusi 35kV, Penyedia Layanan Pengujian Tegangan Tinggi Industri
Nilai Inti: Generator impuls DC portabel tarik dengan kapasitor 2μF menghasilkan energi pelepasan 0-1024J untuk deteksi kerusakan kabel 35kV ke bawah. Perlindungan tiga lapis + interlock posisi nol + voltmeter siaga waktu nyata — kemampuan impuls 35kV penuh dalam bentuk portabel operator tunggal.
Untuk Siapa Peralatan Ini
XHHV535-2L dibuat untuk tim profesional pencari lokasi kerusakan kabel yang membutuhkan kemampuan pelepasan impuls kelas 35kV tanpa logistik unit yang dipasang di troli. Sasis tarik-nya memberikan kinerja tegangan tinggi yang sama seperti generator tipe troli yang lebih besar sambil memungkinkan penerapan operator tunggal di lokasi dengan akses terbatas — gardu induk dengan akses hanya tangga, parit kabel dengan jalur pendekatan sempit, dan fasilitas industri bertingkat di mana dimensi lift membatasi ukuran peralatan.
1Kontraktor Utilitas 35kVPelepasan impuls 35kV penuh dalam bentuk portabel tarik. Tanpa troli, tanpa tanjakan, tanpa pengangkatan dua orang — satu teknisi, satu instrumen, satu perjalanan dari kendaraan.
2Ahli Listrik HV IndustriJaringan kabel 35kV di kilang minyak, pabrik kimia, dan pabrik baja. Sasis ringkas menavigasi pembatasan akses area proses di mana unit troli dilarang.
3Perusahaan Jasa PengujianSumber impuls serbaguna berkemampuan 35kV untuk kontrak layanan tegangan campuran. Perlindungan tiga lapis berarti lebih sedikit klaim perbaikan peralatan dan ketersediaan armada yang lebih tinggi.
4Tim O&M Ladang Angin & SuryaPencarian lokasi kerusakan kabel kolektor 35kV di lokasi energi terbarukan. Portabilitas tarik menangani akses menara turbin dan medan yang tidak rata di antara bagian susunan.
Spesifikasi Utama
Kapasitor Terpasang2 μF
Energi Pelepasan0–1.024 J
Rating Tegangan≤35 kV
PerlindunganOC + OV + OT Tiga
Hubung SingkatLangsung ke Tanah OK
Tampilan MeterMeter Ganda Kelas 1.5
Interlock KeamananMulai Posisi Nol
Voltmeter SiagaPembacaan kV Waktu Nyata
Bentuk FaktorPortabel Tarik
Kemampuan 35kV dalam Tarik — Tanpa Kompromi pada Tegangan
Pencapaian rekayasa yang menentukan dari XHHV535-2L adalah memberikan kemampuan pelepasan impuls 35kV penuh dalam sasis portabel tarik. Secara konvensional, generator lonjakan kelas 35kV memerlukan selungkup yang dipasang di troli dengan jarak bebas yang cukup, kabel internal pengukur berat, dan bank kapasitor yang terlalu besar — yang semuanya mendorong berat dan ukuran. XHHV535-2L mencapai peringkat tegangan yang sama melalui teknologi HV solid-state frekuensi tinggi, desain sirkuit miniatur keandalan tinggi, dan arsitektur pengisian/pelepasan terintegrasi yang menghilangkan kabel HV penghubung eksternal dan modul kapasitor terpisah.
Dampak Operasional: Generator lonjakan berkemampuan 35kV yang dapat dibawa oleh satu teknisi dari kendaraan ke titik uji — melalui gerbang, naik tangga, melintasi parit kabel — merupakan keuntungan operasional yang signifikan bagi organisasi layanan lapangan. Ini mengurangi kebutuhan kendaraan (tidak perlu lift-gate), mempercepat waktu penerapan per pekerjaan, dan menghilangkan kendala penjadwalan yang membutuhkan kru dua orang untuk panggilan perbaikan 35kV rutin.
Sistem Keamanan — Perlindungan Berlapis untuk Operasi 35kV
| Fitur Keamanan |
Cara Melindungi |
| Interlock Mulai Posisi Nol |
Tombol penyesuaian tegangan harus pada nol sebelum output HV dapat diaktifkan — mencegah startup 35kV yang tidak disengaja pada tegangan penuh |
| Voltmeter Siaga Waktu Nyata |
Meter kV menampilkan tegangan kapasitor secara terus menerus — bahkan saat instrumen berhenti. Operator selalu mengetahui keadaan energi sebelum mendekati terminal |
| Perlindungan Otomatis Tiga Lapis |
Sirkuit arus berlebih, tegangan berlebih, dan panas berlebih yang independen memantau output secara bersamaan — trip otomatis pada kondisi kesalahan apa pun |
| Toleransi Hubung Singkat Langsung |
Tahap output direkayasa untuk bertahan dalam kondisi hubung singkat mati selama pengkondisian kesalahan yang agresif — tidak ada kerusakan, tidak ada penggantian sekering, cukup atur ulang dan lanjutkan |
| Kemampuan Pelepasan Manual |
Disipasi energi kapasitor sisa yang terkontrol melalui perintah operator — lapisan keamanan sekunder di luar sirkuit pelepasan otomatis |
| Waktu Pelepasan yang Dapat Dikonfigurasi |
Interval pelepasan yang dapat diatur secara sewenang-wenang — operator mengontrol irama impuls untuk penentuan lokasi akustik yang optimal tanpa terburu-buru atau siklus berlebih |
Cara Kerja Sistem Pelepasan Impuls
XHHV535-2L mengintegrasikan sirkuit pengisian dan sirkuit pelepasan dalam satu selungkup ringkas. Sirkuit pengisian mengambil sampel tegangan kabel HV dan merutekannya ke loop kontrol regulasi tegangan — memastikan kapasitor penyimpanan energi 2μF mengisi daya secara tepat ke tingkat yang dipilih operator (0-35kV). Sirkuit pelepasan, dipicu oleh mekanisme impuls, mentransfer energi yang tersimpan melalui bola pelepasan tegangan tinggi celah presisi ke terminal output — menghasilkan pulsa impuls DC yang naik cepat yang menghasilkan baik hentakan akustik maupun transien elektromagnetik yang diperlukan untuk pra-lokasi TDR dan penentuan lokasi akustik-magnetik.
Magnet impuls — rakitan terintegrasi yang menampung catu daya tegangan tinggi DC, kapasitor penyimpanan energi, dan bola pelepasan dalam satu unit modular — adalah kunci bentuk faktor ringkas XHHV535-2L. Dengan menghilangkan kabel penghubung, bank kapasitor terpisah, dan celah bola eksternal dari pengaturan tingkat komponen tradisional, magnet impuls mencapai kinerja listrik yang sama dalam sebagian kecil volume fisik.
Aplikasi
| Aplikasi |
Jenis Kabel Target |
| Penentuan Lokasi Kerusakan Kabel |
Kabel daya berinsulasi XLPE, PILC, dan EPR 35kV ke bawah — distribusi perkotaan, feeder industri, dan sirkuit kolektor energi terbarukan |
| Pengujian Tegangan Tahan DC |
Verifikasi isolasi pasca-instalasi dan pasca-perbaikan pada kabel 35kV dan peralatan listrik termasuk transformator dan switchgear |
| Pengujian Tegangan Flashover Tinggi |
Induksi flashover terkontrol untuk akuisisi gelombang TDR dan pengukuran jarak pra-lokasi kerusakan |
| Sinkronisasi Akustik-Magnetik |
Pelepasan impuls tersinkronisasi untuk lokasi titik kerusakan yang tepat menggunakan penerima medan akustik dan magnetik eksternal |
| Penilaian Pemeliharaan Pencegahan |
Evaluasi kondisi kabel terjadwal — tren dasar respons impuls untuk deteksi dini penurunan isolasi di jaringan 35kV yang menua |
Tindakan Pencegahan Keamanan & Operasional
- Selalu sambungkan ground keamanan instrumen ke titik bumi yang andal sebelum operasi — 35kV mematikan tanpa grounding yang tepat
- Verifikasi interlock posisi nol aktif (tombol sepenuhnya berlawanan arah jarum jam) sebelum menghubungkan ke kabel yang diuji
- Pantau voltmeter kV waktu nyata saat siaga — jangan pernah berasumsi kapasitor telah dilepaskan tanpa verifikasi visual
- Jangan melewati atau menonaktifkan salah satu dari tiga sirkuit perlindungan — ini adalah sistem yang kritis untuk keselamatan
- Izinkan ventilasi yang memadai selama siklus tugas impuls yang diperpanjang — tahap output 35kV menghasilkan panas yang signifikan pada pengaturan energi maksimum
- Hanya teknisi tegangan tinggi kelas 35kV yang berkualifikasi yang boleh mengoperasikan peralatan ini
- Jika ada sirkuit perlindungan yang trip, selidiki kondisi kesalahan sebelum mengatur ulang — trip berulang menunjukkan masalah kabel atau peralatan
▎Pertanyaan yang Sering Diajukan
T: Bagaimana cara kerja generator lonjakan tegangan tinggi dalam deteksi kerusakan kabel?
Generator lonjakan melepaskan pulsa berenergi tinggi ke dalam kabel yang rusak, menciptakan busur tegangan tinggi yang terkontrol pada titik kerusakan. Busur ini menghasilkan sinyal akustik (suara dentuman keras yang dapat dideteksi oleh mikrofon tanah) dan pulsa elektromagnetik (dapat dideteksi oleh penerima induktif). Dengan menggabungkan waktu kedatangan sinyal akustik dan elektromagnetik, operator dapat menentukan lokasi kerusakan yang tepat dengan presisi — teknik yang dikenal sebagai sinkronisasi akustik-magnetik.
T: Rentang tegangan mana yang harus saya pilih untuk jenis kabel yang berbeda?
Pemilihan tegangan mengikuti tegangan operasi terukur kabel sebagai panduan umum. Untuk kabel tegangan rendah (hingga 1kV), gunakan rentang 8kV atau 12kV. Untuk kabel distribusi tegangan menengah (6-15kV), rentang 16kV sesuai. Untuk kabel transmisi tegangan tinggi (35kV ke atas), gunakan rentang 32kV. Selalu konsultasikan spesifikasi tegangan uji maksimum produsen kabel dan pastikan semua jarak aman terjaga selama operasi tegangan tinggi.
T: Tindakan pencegahan keselamatan apa yang harus diperhatikan selama operasi generator lonjakan?
Pengujian generator lonjakan tegangan tinggi memerlukan protokol keselamatan yang ketat. Selalu verifikasi kabel telah sepenuhnya dinonaktifkan dan diisolasi dari semua sumber daya sebelum disambungkan. Tetapkan perimeter keamanan minimum 5 meter di sekitar zona uji dengan rambu peringatan. Semua personel harus mengenakan APD yang sesuai termasuk pakaian tahan busur, sarung tangan isolasi HV, dan sepatu bot dielektrik. Fitur keamanan terintegrasi — pelepasan otomatis saat daya mati, berhenti darurat, dan interlock tegangan nol — memberikan lapisan perlindungan tambahan tetapi tidak boleh menggantikan prosedur keselamatan yang tepat.
T: Apa keuntungan dari beberapa tingkat energi (Joule) pada unit ini?
Tingkat energi yang berbeda melayani tujuan diagnostik yang berbeda. Pengaturan energi rendah (misalnya, 864J–1024J) ideal untuk konfirmasi kerusakan awal dan menemukan kerusakan resistansi tinggi di mana energi berlebihan dapat memperburuk kerusakan kabel. Energi sedang (1225J–2048J) memberikan kekuatan sinyal akustik yang optimal untuk sebagian besar penentuan lokasi kerusakan rutin. Energi tinggi (2450J+) disediakan untuk kabel yang sangat panjang, skenario penguburan dalam, atau kerusakan impedansi tinggi yang memerlukan pembangkitan busur yang lebih kuat untuk menghasilkan tanda akustik yang dapat dideteksi. Pilihan tiga tingkat memungkinkan operator untuk mencocokkan output energi dengan kondisi lapangan.
T: Garansi dan dukungan apa yang termasuk dengan generator lonjakan ini?
Garansi standar 12 bulan terhadap cacat manufaktur dengan dukungan teknis seumur hidup. Bersertifikat CE dan ISO 9001:2015. Setiap unit mencakup generator lonjakan, kabel output HV, kabel ground, batang pelepasan, manual pengguna, dan troli tugas berat dengan roda pengunci untuk transportasi yang aman. Instalasi di tempat, komisioning, dan pelatihan keselamatan operator tersedia berdasarkan permintaan. Suku cadang termasuk celah pelepasan, kapasitor, dan dioda HV tersedia untuk penggantian cepat.
