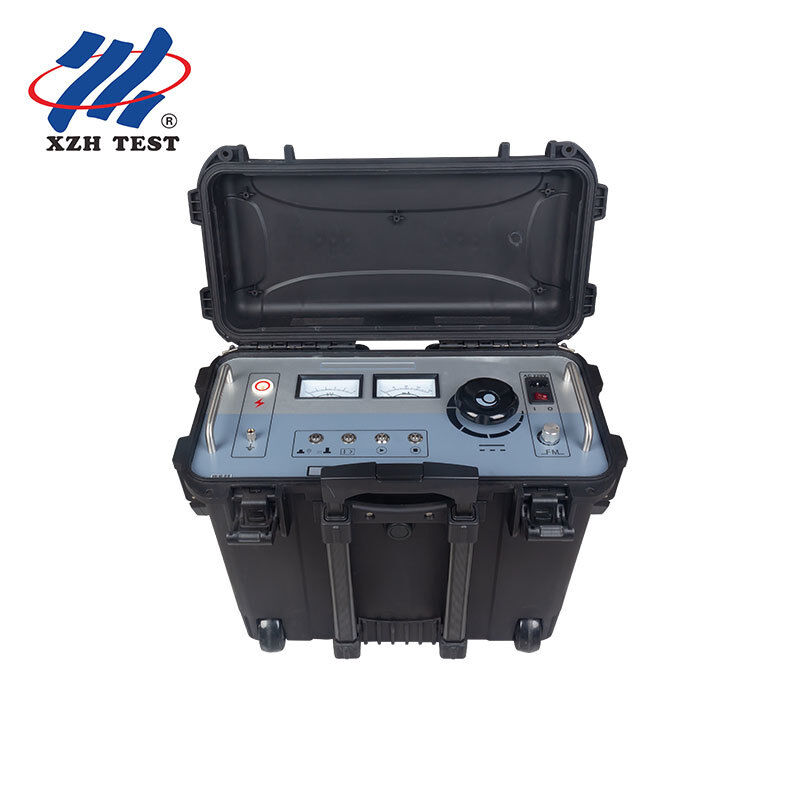

Penjepit Arus Pinpointer Lokalisir Kerusakan Selubung Luar Kabel 10kV | XHHD523L

Penjepit Arus Pinpointer Lokalisir Kerusakan Selubung Luar Kabel 10kV | XHHD523L

Rincian produk:
Tempat asal: Xi'an
Nama merek: XZH TEST
Sertifikasi: ISO CE
Nomor model: Xhhd523l
Informasi Rinci
Tempat asal:
Xi'an
Nama merek:
XZH TEST
Sertifikasi:
ISO CE
Nomor model:
Xhhd523l
Menyoroti:

High Light

Menyoroti:

Lokalisir Kerusakan Selubung Luar Kabel 10kV

,

Penjepit Arus Pinpointer Lokalisir Kerusakan Kabel

,

Lokalisir Kerusakan Selubung Tegangan Langkah

Trading Information
Kuantitas min Order:
1 unit
Harga:
Dapat dinegosiasikan
Kemasan rincian:
Kemasan kayu
Waktu pengiriman:
5-8 hari kerja
Syarat-syarat pembayaran:
T/T
Menyediakan kemampuan:
3000unit/tahun
Deskripsi Produk
Pelacak Celah Selubung Luar Kabel XHHG523L Gambaran Umum

Tegangan keluaran pelacak celah selubung luar kabel tegangan tinggi adalah 10kV ke bawah, sepenuhnya memenuhi persyaratan uji ketahanan selubung luar kabel dari standar nasional Tiongkok GB50150-2006, termasuk uji penerimaan dan pencegahan selubung luar kabel yang cocok untuk sistem cross-bonding serta lokasi celah selubung luar kabel. Alat ini dengan cepat dan akurat menemukan celah pentanahan selubung luar dan bahaya tersembunyi seperti arus bocor berlebih pada kabel tegangan tinggi dan tegangan sangat tinggi satu inti dan tiga inti 10kV-500kV, dan juga dapat melakukan uji ketahanan DC 5kV-10kV selama 1 menit pada selubung luar kabel HDPE dan PVC. Alat ini merupakan instrumen khusus yang penting untuk pemeliharaan peralatan kabel unit operasi kabel tegangan tinggi dan tegangan sangat tinggi satu inti dan tiga inti 10kV-500kV, perusahaan rekayasa kabel tegangan sangat tinggi, dan perusahaan rekayasa transmisi & transformasi daya.

Untuk Siapa (Target Audiens)

XHHG523L diposisikan untuk tahap penentuan lokasi di tempat dan tahap ketahanan pekerjaan selubung luar kabel — setelah bagian celah yang kira-kira diketahui, alat ini digunakan untuk menentukan lokasi celah jaket yang tepat, dan untuk melakukan uji ketahanan DC jaket di tempat. Alat ini direkayasa untuk kru layanan dan pemeliharaan kabel lapangan yang bekerja langsung pada kabel tegangan tinggi dan tegangan sangat tinggi 10kV-500kV, untuk perusahaan rekayasa kabel tegangan sangat tinggi dan perusahaan rekayasa transmisi & transformasi yang melakukan uji penerimaan dan pencegahan jaket, dan untuk pemilik aset kabel serta pengguna industri, kereta api, metro, dan gardu induk yang memelihara jaket kabel tegangan tinggi mereka sendiri. Alat ini digunakan dalam aplikasi yang terkubur langsung (metode tegangan langkah) dan aplikasi yang dipasang di terowongan (metode arus), serta untuk uji ketahanan jaket DC 5kV-10kV selama 1 menit pada jaket HDPE dan PVC. Berbeda dengan instrumen lain dalam kategori yang sama, yang menggabungkan penentuan jarak celah jaket dengan pengujian ketahanan, perangkat ini adalah pelacak portabel khusus: alat ini tidak memiliki bagian penentuan jarak jembatan dan malah berfokus pada penentuan lokasi celah pentanahan jaket di tempat dan melakukan pengujian ketahanan jaket, dalam satu unit portabel.

Fitur Produk
Perlindungan arus berlebih, tegangan berlebih, dan panas berlebih otomatis.
Perlindungan start posisi nol untuk keamanan dan keandalan yang lebih baik.
Desain pembuangan muatan mandiri yang unik: segera setelah keluaran tegangan tinggi diputus, tegangan tingginya sendiri menjadi nol.
Meteran penunjuk ganda untuk arus dan tegangan, intuitif dan jelas.
Pergantian satu tombol antara mode lokalisasi dan mode ketahanan, cepat dan nyaman.
Rentang pengujian tidak memiliki area buta.
Sensitivitas penerima dapat disesuaikan, membuat lokalisasi lebih nyaman.
Sakelar perlindungan arus berlebih, nyaman digunakan baik dalam mode ketahanan maupun mode lokalisasi.
Spesifikasi Teknis
Item Spesifikasi
Tegangan masukan AC 220V (±10%), 50Hz (±2Hz)
Tegangan keluaran 0~10kV (gelombang persegi), dapat disesuaikan
Arus keluaran 0~200mA
Kapasitas keluaran 2kVA
Penyesuaian frekuensi Min: 0,2Hz, Maks: 5Hz (rentang dapat disesuaikan)
Prinsip Kerja

Fungsi lokalisasi: catu daya jaringan AC 220V mengalami penyearahan gelombang penuh untuk mencapai konversi yang sangat baik, mengubahnya menjadi sinyal khusus berdaya tinggi yang diperlukan untuk identifikasi; sinyal ini diterapkan pada kabel yang akan dilokalisasi melalui jalur koneksi, dan metode “tegangan langkah” atau metode “arus” dapat digunakan untuk secara tepat menentukan lokasi celah kabel.

Metode tegangan langkah: jika kabel yang terkubur memiliki celah pentanahan, metode perbedaan potensial dapat digunakan untuk menemukan titik celah. Tegangan uji diterapkan antara titik uji kabel yang rusak dan tanah, sehingga medan listrik distribusi yang konsentris dengan titik masuk terbentuk di sekitar titik masuk kabel ke tanah. Tidak ada perbedaan potensial antara titik mana pun dengan radius yang sama di medan ini, tetapi ada perbedaan potensial antara dua titik mana pun dengan radius yang berbeda, dan ketika jarak antara kedua titik tersebut tetap, semakin dekat kedua titik tersebut ke pusat, semakin kuat perbedaan potensialnya. Dengan menggerakkan kedua titik A dan B secara bertahap ke arah pusat, perbedaan potensial menjadi nol ketika titik celah tepat berada di tengah antara A dan B; jika pergerakan berlanjut melewati titik celah, polaritas perbedaan potensial akan terbalik, sehingga bergerak maju mundur memungkinkan titik pentanahan dinilai secara akurat.

Metode arus: jika kabel terowongan memiliki celah pentanahan, arah arus yang berlawanan sebelum dan sesudah titik celah dapat digunakan untuk menemukan titik celah. Sinyal tegangan tinggi berdenyut diterapkan pada kabel yang rusak sehingga titik celah mengeluarkan muatan; arus sebelum dan sesudah titik celah kemudian memiliki polaritas yang berlawanan sementara arus pada titik celah adalah yang terkecil. Penjepit penerima digunakan untuk menilai arah arus sebelum dan sesudah titik celah: menjepit penjepit penerima pada kabel, kotak penerima menunjukkan arah, dan jika pergerakan berlanjut melewati titik celah, polaritas arus akan terbalik, sehingga bergerak maju mundur memungkinkan titik pentanahan dinilai secara akurat.

Fungsi ketahanan: alihkan tombol fungsi ke fungsi ketahanan untuk mengeluarkan 0-10kV untuk uji ketahanan pada kabel.

Komposisi Instrumen
Pelacak celah selubung luar kabel: unit untuk lokalisasi celah atau pengujian ketahanan.
Jalur koneksi tegangan tinggi: menghubungkan keluaran tegangan tinggi unit utama ke inti kabel yang diuji.
Jalur daya: jalur daya kerja instrumen.
Penerima: unit yang menerima sinyal selama lokalisasi celah.
Sekring: sekring 8A, sekring cadangan untuk sistem catu daya AC 220V.
Kabel pentanahan: kabel pentanahan instrumen.
Penjepit penerima: penerima tipe penjepit.
Rangka A: digunakan dengan metode tegangan langkah.
Panel UtamaKolom pentanahan: titik pentanahan instrumen, untuk perlindungan keselamatan.Panel PenerimaSakelar posisi: posisi “0” berarti mati; posisi “I” dapat digunakan untuk mode uji tegangan langkah dan mode uji penjepit penerima, cocok untuk lingkungan uji dengan sinyal masukan yang lebih lemah (ada sirkuit penguat internal); posisi “II” hanya dapat digunakan untuk mode uji tegangan langkah, cocok untuk lingkungan uji dengan sinyal masukan yang lebih kuat (tidak ada sirkuit penguat internal).Operasi Utama
1.Masukkan kabel tegangan tinggi merah ke terminal “keluaran tegangan tinggi” dengan ujung lainnya terhubung ke selubung logam atau pelindung dan “pentanahan” terhubung dengan andal; jangan pernah menghubungkan kabel saat unit menyala.
2.Setelah pengkabelan selesai, sambungkan catu daya AC 220V dan nyalakan.
3.Konfirmasikan kondisi kabel di tempat dan bahwa pengkabelan sudah benar; sebelum memulai, periksa apakah penyesuaian tegangan telah diputar berlawanan arah jarum jam ke nol — ketika lampu tombol start menyala, itu menunjukkan posisi nol telah tercapai, dan unit tidak dapat dinyalakan jika belum di-nolkan.
4.Tekan tombol start; lampu tombol stop menyala. Gunakan tombol sakelar fungsi lokalisasi/ketahanan untuk memilih keadaan kerja — mode lokalisasi (lampu hijau) atau mode ketahanan (lampu merah). Dalam mode lokalisasi, kenop penyesuaian frekuensi dapat diputar untuk menyesuaikan frekuensi keluaran.
5.Putar penyesuaian tegangan searah jarum jam dan perhatikan voltmeter dan ammeter untuk memilih tegangan keluaran yang sesuai.
6.Setelah pengujian, putar penyesuaian tegangan berlawanan arah jarum jam ke posisi nol, tekan tombol stop sehingga instrumen berhenti bekerja, dan kemudian matikan.
7.Hanya setelah kabel yang rusak dibuang muatannya dengan tegangan tinggi, kabel uji dapat dilepas.
Contoh Penggunaan

Lokalisasi — metode tegangan langkah (untuk menentukan celah selubung luar kabel yang terkubur langsung, dengan unit utama mengirimkan sinyal dalam mode lokalisasi untuk memastikan keluaran arus pulsa yang berkelanjutan): pasang rangka A dan hubungkan ke penerima dengan jalur koneksi rangka A; atur posisi sakelar penerima ke “I” (sinyal lebih lemah) atau “II” (sinyal lebih kuat), nolkan mikroammeter dengan kenop nol di posisi “I” (di posisi “II” kenop nol tidak berpengaruh); di sepanjang rute kabel, tepat di atas kabel dalam jangkauan pengukuran kasar, masukkan probe rangka A ke dalam tanah dan amati besaran serta arah ammeter, gunakan kenop penyesuaian untuk mengatur ayunan penunjuk yang sesuai; jaga agar kenop penyesuaian dan urutan depan-belakang probe rangka A tidak berubah dan terus gerakkan rangka A ke depan di atas kabel, pertama temukan bagian di mana polaritas berubah dan kemudian titik di mana sinyal berdenyut adalah “0” atau terbalik, yang merupakan titik celah; setelah selesai, atur posisi sakelar penerima ke “0”, matikan sinyal pulsa tegangan tinggi dan buang muatan kabel serta kapasitor.

Lokalisasi — metode arus (untuk menentukan celah selubung luar kabel yang dipasang di terowongan, dengan unit utama mengirimkan sinyal dalam mode lokalisasi): sambungkan penjepit penerima arus ke penerima; atur posisi sakelar penerima ke “I” (atau “II” ketika arus kuat) dan nolkan mikroammeter dengan kenop nol; dalam jangkauan pengukuran kasar, jepit penjepit penerima arus pada kabel dan amati besaran serta arah ammeter, gunakan kenop penyesuaian untuk mengatur ayunan penunjuk yang sesuai; jaga agar kenop penyesuaian dan arah penjepit penerima tidak berubah dan terus gerakkan penjepit ke depan, pertama temukan bagian di mana polaritas berubah dan kemudian titik di mana sinyal berdenyut adalah “0”, yang merupakan titik celah; setelah selesai, atur posisi sakelar penerima ke “0”, matikan sinyal pulsa tegangan tinggi dan buang muatan kabel serta kapasitor.

Mode ketahanan: masukkan kabel tegangan tinggi merah ke terminal “keluaran tegangan tinggi” dengan ujung lainnya terhubung ke selubung logam atau pelindung dan “pentanahan” terhubung dengan andal (jangan pernah menghubungkan kabel saat unit menyala); setelah pengkabelan selesai, sambungkan catu daya AC 220V dan nyalakan; konfirmasikan kondisi kabel di tempat dan bahwa pengkabelan sudah benar, dan sebelum memulai periksa apakah penyesuaian tegangan telah diputar berlawanan arah jarum jam ke nol; pilih mode ketahanan dengan tombol sakelar fungsi (lampu merah); tekan tombol start dan lampu tombol stop menyala; putar penyesuaian tegangan searah jarum jam dan perhatikan voltmeter dan ammeter untuk memilih tegangan keluaran yang sesuai; setelah pengujian, putar penyesuaian tegangan berlawanan arah jarum jam ke posisi nol, tekan tombol stop, dan kemudian matikan; hanya setelah kabel yang rusak dibuang muatannya dengan tegangan tinggi, kabel uji dapat dilepas.

Catatan dan Masalah Umum
Jangan menyentuh jalur koneksi tegangan tinggi dan kabel yang diuji selama pengujian, untuk menghindari cedera tegangan tinggi.
Jangan pernah menyalakan unit saat menyambungkan kabel, dan segera matikan daya setelah pengujian.
Instrumen tidak dapat dinyalakan ketika penyesuaian tegangan tidak berada pada posisi nol.
Jika penerima tidak dapat di-nolkan, buka penutup belakang penerima dan periksa apakah baterai 9V memiliki daya.
Pentanahan harus andal.

Garansi: dalam waktu satu tahun sejak tanggal pembelian, perbaikan gratis disediakan untuk masalah kualitas produk, dengan pemeliharaan seumur hidup dan layanan teknis.

FAQ Q1: Untuk apa XHHG523L digunakan?

Ini adalah pelacak celah selubung luar kabel tegangan tinggi dengan keluaran 10kV ke bawah. Alat ini digunakan untuk dengan cepat dan akurat menemukan celah pentanahan selubung luar dan bahaya arus bocor berlebih pada kabel tegangan tinggi dan tegangan sangat tinggi satu inti dan tiga inti 10kV-500kV, sepenuhnya memenuhi persyaratan uji ketahanan selubung luar kabel GB50150-2006, termasuk uji penerimaan dan pencegahan selubung luar yang cocok untuk sistem cross-bonding.

Q2: Berapa kapasitas keluarannya?

Tegangan masukan adalah AC 220V (±10%), 50Hz (±2Hz); tegangan keluaran adalah 0~10kV (gelombang persegi) dan dapat disesuaikan; arus keluaran adalah 0~200mA; kapasitas keluaran adalah 2kVA; dan penyesuaian frekuensi berkisar dari minimum 0,2Hz hingga maksimum 5Hz (dapat disesuaikan). Alat ini juga dapat melakukan uji ketahanan DC 5kV-10kV selama 1 menit pada selubung luar kabel HDPE dan PVC.

Q3: Bagaimana cara menentukan titik celahnya?

Dalam mode lokalisasi, catu daya AC 220V diubah menjadi sinyal khusus berdaya tinggi yang diterapkan pada kabel, dan celah ditentukan dengan metode tegangan langkah untuk kabel yang terkubur langsung (dengan rangka A) atau metode arus untuk kabel yang dipasang di terowongan (dengan penjepit penerima), mengikuti perubahan polaritas dan kemudian titik di mana sinyal berdenyut adalah nol.

Q4: Perlindungan dan fitur tampilan apa yang disediakannya?

Alat ini memiliki perlindungan otomatis arus berlebih, tegangan berlebih, dan panas berlebih, perlindungan start posisi nol, dan desain pembuangan muatan mandiri yang unik (segera setelah keluaran tegangan tinggi diputus, tegangan tingginya sendiri menjadi nol). Alat ini menggunakan meteran penunjuk ganda untuk arus dan tegangan, memungkinkan pergantian satu tombol antara mode lokalisasi dan mode ketahanan, tidak memiliki area buta dalam rentang pengujian, dan menyediakan sakelar perlindungan arus berlebih serta sensitivitas penerima yang dapat disesuaikan.

Q5: Apa spesifikasi fisiknya dan apa saja yang termasuk?

Dimensinya adalah 540P × 310L × 460T dan beratnya 35kg. Instrumen ini dilengkapi dengan unit utama, jalur koneksi tegangan tinggi, jalur daya, penerima, sekring 8A (dengan cadangan), kabel pentanahan, penjepit penerima, dan rangka A.
