Perangkat Identifikasi Kabel Bertegangan XHZS506YS | Pelacak Gangguan Kabel
XHZS506YS adalah perangkat tusuk kabel yang dikendalikan dari jarak jauh yang dibuat untuk mengidentifikasi secara positif apakah kabel listrik yang terkubur atau sudah terpasang bertegangan sebelum dipotong, dipindahkan, atau digergaji. Dengan melakukan satu tusukan mekanis yang terkontrol, alat ini memaksa kabel bertegangan untuk korsleting ke tanah atau antar fasa dan menghasilkan busur yang jelas, sementara kabel yang tidak bertegangan tidak menunjukkan reaksi. Hal ini menghilangkan risiko mematikan akibat salah mengira kabel bertegangan di lokasi penggalian dan perbaikan.
Dirancang Untuk: Kru penggalian jalan dan rel kota, tim konstruksi kabel telekomunikasi dan optik, kontraktor pipa gas dan air, departemen kelistrikan pabrik industri, dan pusat pelatihan keselamatan yang harus mengkonfirmasi secara positif identitas kabel listrik yang terkubur sebelum operasi penggalian, pemotongan, atau penggergajian apa pun.
Spesifikasi Utama
| Parameter |
Spesifikasi |
| Model |
XHZS506YS |
| Penembak (Badan Pistol) |
2 badan pistol (konfigurasi pistol ganda) |
| Jarak Kontrol Jarak Jauh |
Lebih dari 10m, bekerja menembus dinding |
| Panjang Kabel Kontrol |
5m |
| Kaliber Klem |
φ30 – 150mm |
| Sumber Daya |
Pengisian Daya AC 220V / 50Hz; baterai lithium bawaan |
| Waktu Kerja Baterai |
Lebih dari 10 jam kerja berkelanjutan |
| Tingkat Kartrid |
Hitam / Biru / Kuning / Merah (daya minimum hingga maksimum) |
| Kartrid yang Direkomendasikan |
Kuning untuk 35kV ke bawah; Merah (S1 merah, 6.8×11mm) untuk di atas 35kV |
| Spesifikasi Paku |
PS27C8 / PS37C8 / PS47C8 / PS52C8 untuk kabel berdiameter 30 – 100mm |
| Paket Standar |
Kartrid S1 merah (tingkat daya 5) ×50; paku PS52C8 ×50 |
Fitur Inti
Dua badan pistol menusuk kabel dan menciptakan titik korsleting yang sebenarnya untuk pemeriksaan hidup/mati yang pasti.
Ketika kedua badan pistol diatur pada sudut non-120°, setidaknya satu pistol selalu berhasil menusuk kabel tiga fasa.
Kontrol jarak jauh kabel dan nirkabel dengan jangkauan lebih dari 10m, memungkinkan operator menembak dari balik dinding.
Penggunaan ganda AC dan DC dengan paket baterai lithium bawaan dan penyimpanan energi berkapasitas besar, untuk lebih dari 10 jam kerja berkelanjutan.
Suara manusia yang sinkron dengan tampilan LCD untuk operasi yang cepat dan terpandu.
Cukup ringkas dan ringan untuk penggunaan di lapangan, dan dikirimkan sebagai satu set lengkap dengan pengontrol, remote, kabel, pasak tanah, kartrid, dan paku.
Konfigurasi Pistol Ganda & Pemilihan Kartrid
Mengapa Set Pistol Ganda
Kabel tiga fasa biasanya dipasang dalam susunan segitiga, sehingga satu pistol dapat menembak ke celah antara dua fasa dan melewatkan konduktor. Set pistol ganda yang ditempatkan pada sudut non-120° menjamin setidaknya satu pistol mencapai tusukan nyata dan membentuk titik korsleting yang diperlukan untuk identifikasi yang valid.
Tingkat Daya Kartrid
Kartrid dikategorikan hitam, biru, kuning, dan merah dari daya minimum hingga maksimum. Kuning (S1 kuning) direkomendasikan untuk kabel 35kV ke bawah, sementara merah (S1 merah, 6.8×11mm) cocok untuk kabel di atas 35kV.
Pemilihan Paku
Paku PS27C8, PS37C8, PS47C8, dan PS52C8 sesuai dengan diameter kabel dari 30mm hingga 100mm, sehingga paku yang tepat dapat dicocokkan dengan kabel yang diidentifikasi.
Paket Standar

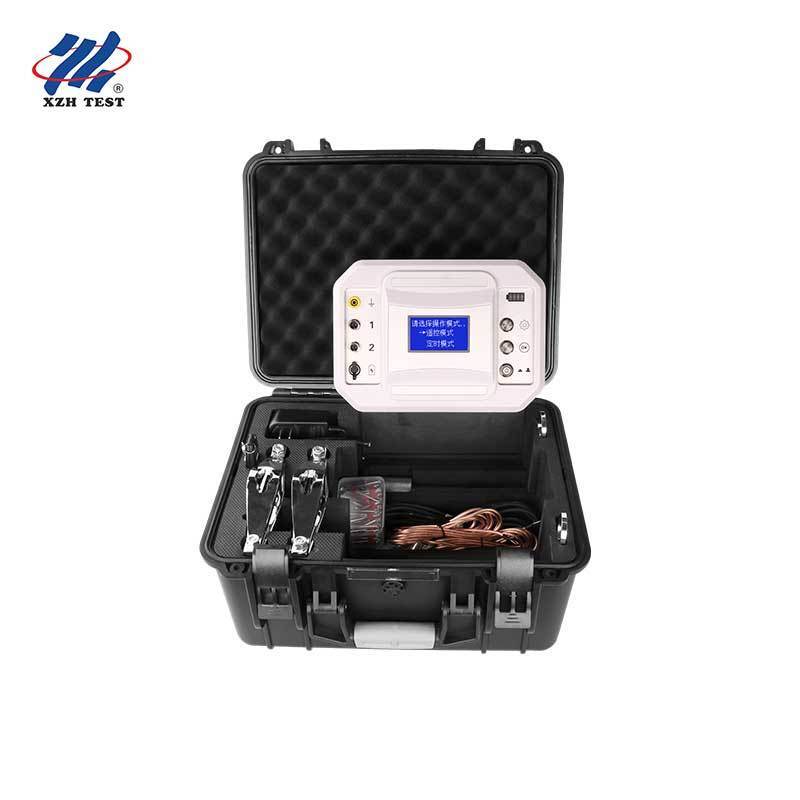

Setiap paket dilengkapi dengan dua badan pistol, satu pengontrol, satu pengontrol jarak jauh, kabel koneksi, satu pasak tanah, kabel tanah, dan pasokan awal 50 kartrid S1 merah (tingkat daya 5) ditambah 50 paku PS52C8.
FAQ
Q1: Untuk siapa perangkat identifikasi kabel bertegangan XHZS506YS dirancang?
Alat ini dibuat untuk kru penggalian jalan dan rel kota, tim konstruksi kabel telekomunikasi dan optik, kontraktor pipa gas dan air, departemen kelistrikan pabrik industri, dan pusat pelatihan keselamatan yang harus mengkonfirmasi secara positif identitas kabel listrik yang terkubur sebelum operasi penggalian, pemotongan, atau penggergajian apa pun.
Q2: Bagaimana perangkat membedakan kabel bertegangan dari yang tidak bertegangan?
Setelah badan pistol dijepit ke kabel dan dibumikan dengan andal, pengontrol secara jarak jauh menembakkan paku melalui kabel untuk mengkorsletkannya ke tanah atau antar fasa. Kabel bertegangan menghasilkan ledakan busur pada saat tusukan, sementara kabel yang tidak bertegangan tidak menunjukkan reaksi — sehingga kru tahu aman untuk melanjutkan.
Q3: Mengapa memilih versi pistol ganda daripada pistol tunggal?
Satu pistol dapat menembak ke celah antara fasa kabel tiga fasa (segitiga) dan melewatkan konduktor, sehingga tidak ada korsleting nyata yang terbentuk. Set pistol ganda yang diposisikan pada sudut non-120° menjamin bahwa setidaknya satu pistol mencapai tusukan dan titik korsleting yang sebenarnya.
Q4: Bagaimana cara memilih kartrid dan paku yang tepat?
Kartrid dikategorikan hitam, biru, kuning, dan merah dari daya minimum hingga maksimum. Kuning (S1 kuning) direkomendasikan untuk kabel 35kV ke bawah, dan merah (S1 merah, 6.8×11mm) untuk di atas 35kV. Paku PS27C8, PS37C8, PS47C8, dan PS52C8 cocok dengan diameter kabel dari 30 hingga 100mm, dan paket standar mencakup 50 kartrid S1 merah dan 50 paku PS52C8.
Q5: Apa spesifikasi utamanya?
Set pistol ganda memiliki berat 15,5kg (470×380×210mm) dengan dua badan pistol dan pengontrol seberat 2,5kg (270×230×120mm). Kaliber klem adalah φ30–150mm, kabel kontrol adalah 5m, dan mengisi daya dari AC 220V / 50Hz dengan baterai bawaan yang mendukung lebih dari 10 jam kerja berkelanjutan.
Untuk menjaga perangkat tetap berfungsi dengan baik, bersihkan badan pistol setelah setiap penggunaan dan bersihkan dengan alat pembersih yang disediakan setelah sekitar setiap 5 tembakan.
