XHSB505B Pengidentifikasi Kabel — Pelacak Gangguan Kabel产品特性
Identifikasi yang akurat dan andal.
Rahang identifikasi besar yang cocok untuk berbagai kabel.
Operasi yang sangat sederhana.
Indikasi yang jelas dan intuitif.
Unit utama dan aksesori portabel dan rapi.
Kekuatan sinyal yang diterima penerima dapat disesuaikan.
Kabel hidup dan mati dapat diuji.
Kecil dan portabel, ringan.
Prinsip Kerja Deteksi kabel mati
Pemancar terutama menghasilkan sinyal pulsa khusus, yang diterapkan melalui jalur koneksi ke kabel yang akan diidentifikasi. Sesuai dengan prinsip induksi elektromagnetik, sinyal yang diinduksi sesuai dengan sinyal yang ditransmisikan dihasilkan di sepanjang kabel. Di lokasi, klem penerima sensitivitas tinggi bersama dengan penerima genggam digunakan untuk mendeteksi semua kabel, dan sesuai dengan indikasi meter penerima, kabel yang membawa sinyal yang diterapkan (yaitu, kabel mati yang akan diidentifikasi) dapat ditemukan secara akurat.
Deteksi kabel hidup
Pemancar menghasilkan sinyal pulsa khusus, yang diterapkan melalui klem pemancar khusus di satu titik kabel hidup yang akan diidentifikasi. Sesuai dengan prinsip induksi elektromagnetik, sinyal yang diinduksi sesuai dengan sinyal yang ditransmisikan dihasilkan di sepanjang kabel; di lokasi, klem penerima sensitivitas tinggi dan penerima genggam digunakan untuk mendeteksi semua kabel, dan sesuai dengan indikasi penerima, kabel yang membawa sinyal yang diterapkan (yaitu, kabel hidup yang akan diidentifikasi) dapat ditemukan secara akurat.
Pengguna dan Aplikasi yang Direkomendasikan
Instrumen ini didedikasikan untuk identifikasi kabel — yaitu, menentukan kabel mana di antara banyak kabel yang menjadi target — daripada untuk lokasi gangguan. Alat ini bekerja pada kabel hidup dan mati dan sangat cocok untuk:
1. Tim lokasi konstruksi dan instalasi kabel
Untuk dengan cepat mengkonfirmasi "kabel mana yang kita cari" selama pemasangan, relokasi, pemeliharaan, dan penanganan gangguan, menggunakan metode koneksi langsung atau metode kopling.
2. Tim yang bekerja di parit dan terowongan kabel
Untuk mengidentifikasi kabel target di antara banyak kabel dengan spesifikasi yang sama yang dipasang di parit padat dan terowongan panjang, di mana arah ayunan jarum meter memberikan penilaian yang intuitif dan andal.
3. Kru pemeliharaan dan penanganan gangguan kabel
Untuk mengidentifikasi kabel sebelum tes paku wajib pra-konstruksi, dan untuk mengidentifikasi kabel hidup tanpa melakukan operasi apa pun pada kabel yang diuji (metode kopling).
Parameter Teknis
| Item |
Spesifikasi |
| Metode identifikasi |
Dinilai berdasarkan arah ayunan jarum meter |
| Bukaan rahang |
Klem pemancar: Φ125mm; klem penerima: Φ200mm |
| Tegangan keluaran |
Gear I (metode koneksi langsung): 150V; Gear II (metode kopling): 250V |
| Rentang pengujian |
Metode koneksi langsung: 0Ω–1kΩ; metode kopling: 0Ω–50Ω |
| Arus pulsa |
0–10A |
| Periode pulsa |
2.75 detik per siklus |
| Catu daya |
Pemancar: baterai lithium 12VDC; penerima genggam: baterai ukuran-5 (AA) |
Tata Letak Instrumen

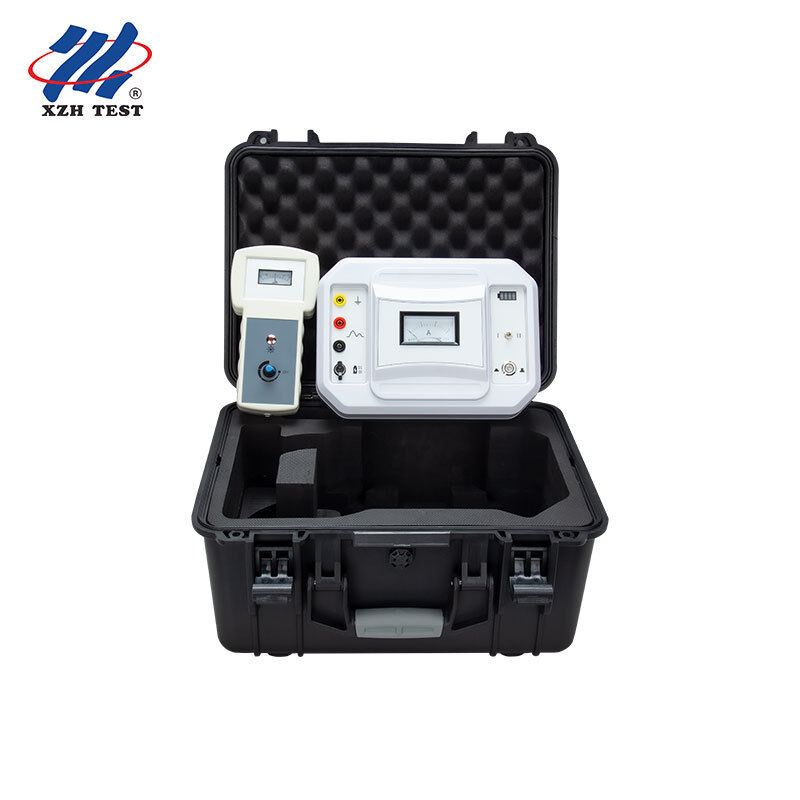

Instrumen terdiri dari pemancar, klem pemancar, klem penerima, dan penerima genggam.
Panel pemancar — terminal grounding: terminal grounding pengaman peralatan; output positif: output positif pemancar, terhubung ke jalur output merah; output negatif: output negatif pemancar, terhubung ke jalur output hitam; pengisian daya: port pengisian daya DC12V, sambungkan pengisi daya 12V untuk mulai mengisi daya; sakelar daya: menghidupkan/mematikan daya kerja; sakelar gear: "I" untuk identifikasi kabel mati dan "II" untuk identifikasi kabel hidup; indikator baterai: menunjukkan level baterai secara real-time saat baterai internal berfungsi; ammeter: menampilkan nilai rata-rata instan dari arus keluaran.
Penerima genggam — kenop penyesuaian menyesuaikan kekuatan sinyal yang diterima (searah jarum jam untuk menambah, berlawanan arah jarum jam untuk mengurangi; juga memiliki fungsi sakelar). Konektor BNC di sisi bawah digunakan untuk menghubungkan klem penerima untuk menerima sinyal.
Panduan Operasi Identifikasi kabel mati — metode koneksi langsung
Metode pengkabelan 1: sambungkan kabel uji merah pemancar ke inti kabel (satu fasa cukup) dan kabel uji hitam ke ground; sambungkan ujung jauh dari fasa tersebut ke bumi (lapisan pelindung dan pelapis kabel tidak di-grounding).
Metode pengkabelan 2: sambungkan kabel uji merah ke inti kabel (satu fasa cukup); sambungkan kabel uji hitam ke pelindung tembaga atau pelapis kabel; sambungkan ujung jauh dari fasa tersebut ke pelindung tembaga atau pelapis kabel; dan periksa kondisi grounding pelindung tembaga atau pelapis. Identifikasi kabel dipengaruhi oleh kondisi grounding sistem grounding dan apakah pelindung atau pelapis kabel utuh, sehingga metode 1 dan 2 memberikan hasil yang paling ideal.
Jika resistansi loop grounding sistem grounding terlalu besar atau tidak dapat diandalkan, sinyal yang ditransmisikan mungkin gagal dimuat atau mungkin dibatalkan dan hasil identifikasi akan buruk; dalam hal ini sesuaikan pengkabelan dan gunakan metode 1 atau 2.
Langkah-langkah operasi
1.Nyalakan sakelar daya pemancar dan atur sakelar gear ke "I"; lampu daya berkedip tiga kali dan jarum ammeter juga berayun tiga kali dengan frekuensi yang sama, mengeluarkan sinyal pulsa secara siklis.
2.Sambungkan penerima ke klem penerima dan jepitkan klem penerima pada kabel yang diuji.
3.Perhatikan arah panah klem penerima (panah menunjuk ke ujung jauh), jika tidak, jarum berayun ke arah yang berlawanan.
4.Putar kenop penyesuaian penerima searah jarum jam; ketika terdengar "bip" dan lampu indikator menyala, penerima dinyalakan. Kemudian atur kekuatan sinyal yang diterima ke tingkat yang sesuai. Pada saat ini hanya kabel yang membawa sinyal yang menerima tiga sinyal karakteristik kontinu searah; frekuensi ayunan sinyal cocok dengan frekuensi pemancar dan terdengar suara "bip-bip-bip".
Identifikasi kabel hidup — metode kopling
Tidak diperlukan operasi sama sekali pada kabel yang diuji — cukup jepitkan klem pemancar pada kabel.
Kedua ujung selubung kabel harus di-grounding dengan baik, jika tidak, arus kopling berkurang seiring bertambahnya resistansi grounding.
Jika kedua ujung selubung tidak di-grounding, atau selubung putus di tengah, metode kopling tidak dapat digunakan.
Saat klem pemancar dijepitkan pada kabel, panah pada klem harus menunjuk ke ujung jauh kabel.
Klem penerima dan klem pemancar harus dijaga jaraknya minimal 2m.
常问问题
1.Sambungkan output pemancar ke klem pemancar dan jepitkan pada posisi yang sesuai dari kabel hidup yang akan diidentifikasi, dengan panah klem menunjuk ke ujung jauh kabel.
2.Nyalakan sakelar daya pemancar dan pilih gear "II"; lampu daya berkedip tiga kali dan jarum ammeter berayun tiga kali dengan frekuensi yang sama, mengeluarkan sinyal pulsa secara siklis.
3.Sambungkan klem penerima ke penerima dan jepitkan pada kabel yang diuji.
4.Perhatikan bahwa panah klem penerima menunjuk ke ujung jauh kabel, jika tidak, jarum berayun berlawanan.
5.Putar kenop penyesuaian penerima searah jarum jam; ketika terdengar "bip" dan lampu indikator menyala, penerima dinyalakan. Atur kekuatan sinyal yang diterima ke tingkat yang sesuai; hanya kabel yang membawa sinyal kemudian menerima sinyal yang frekuensi ayunannya cocok dengan frekuensi switching output pemancar, dan terdengar suara "bip-bip-bip".
6.Jika kabel target tidak dapat diidentifikasi dengan metode kopling, disarankan untuk menggunakan metode koneksi langsung.
Tindakan Pencegahan
Selama pengujian, kekuatan sinyal yang diterima penerima harus disesuaikan dengan sesuai — tidak terlalu besar atau terlalu kecil.
Setelah kabel yang akan diuji diidentifikasi, tes paku harus dilakukan sebelum konstruksi, untuk memastikan keamanan!
Saat klem penerima dijepitkan pada kabel yang diuji, pastikan rahang bersentuhan dengan baik; debu pada rahang, celah pada kontak, atau pemasangan yang longgar semuanya akan memengaruhi penerimaan sinyal.
Jika ayunan jarum tidak jelas di lokasi, periksa apakah klem penerima memiliki kontak yang baik.
Saat mengidentifikasi kabel hidup, jika interferensi sangat parah sehingga klem penerima menjadi jenuh secara magnetis dan tidak dapat menerima sinyal, disarankan untuk menggunakan metode mati saja.
Instrumen dapat dihubung singkat secara langsung untuk pengujian.
Ketika frekuensi ayunan jarum penerima tidak cocok dengan pemancar, atau amplitudo ayunan terlalu kecil, sinyal yang diterima terlalu lemah — putar kenop penyesuaian searah jarum jam untuk meningkatkan kekuatan sinyal yang diterima.
Ketika jarum penerima berayun tidak teratur atau tidak sama sekali, sinyal interferensi terlalu kuat, atau kabel yang diuji bukan kabel target.
Baca manual secara rinci dan perhatikan tindakan pencegahan yang relevan. Instrumen dapat digunakan di dalam dan di luar ruangan, tetapi harus menghindari hujan, gas korosif, debu berat, dan tempat bersuhu tinggi. Operator harus memiliki pengetahuan umum tentang peralatan listrik atau instrumen. Ini adalah instrumen presisi tinggi dan harus dilindungi dari getaran kuat. Perbaikan, perawatan, dan penyesuaian harus dilakukan oleh profesional. Isi daya dan rawat pemancar setiap 2 bulan untuk mencegah kerusakan baterai. Kekuatan sinyal yang diterima penerima harus disesuaikan di ujung awal sebelum pengujian (tidak terlalu besar atau terlalu kecil) dan tidak boleh disesuaikan selama pengujian.
Q1. Untuk apa Pengidentifikasi Kabel XHSB505B digunakan?
Ini mengidentifikasi kabel mana yang menjadi target di antara banyak kabel selama pemasangan, relokasi, pemeliharaan, dan penanganan gangguan kabel listrik — terutama di parit kabel dengan banyak kabel dengan spesifikasi yang sama. Ini dapat mengidentifikasi kabel hidup dan mati.
Q2. Apa perbedaan antara metode koneksi langsung dan metode kopling?
Metode koneksi langsung untuk kabel mati: output pemancar terhubung ke inti kabel (atau ke pelindung tembaga/pelapis), dengan rentang pengujian 0Ω–1kΩ dan gear I (150V). Metode kopling untuk kabel hidup: klem pemancar dijepitkan pada kabel tanpa penanganan kabel, dengan rentang pengujian 0Ω–50Ω dan gear II (250V); kedua ujung selubung harus di-grounding dengan baik.
Q3. Bagaimana hasil identifikasi dinilai?
Berdasarkan arah ayunan jarum meter: hanya kabel yang membawa sinyal yang menerima tiga sinyal karakteristik kontinu searah, frekuensi ayunan cocok dengan pemancar, dan terdengar suara "bip-bip-bip". Klem penerima (dan klem pemancar) panah harus menunjuk ke ujung jauh kabel, jika tidak, jarum berayun ke arah yang berlawanan.
Q4. Apa saja parameter teknis utamanya?
Identifikasi berdasarkan arah ayunan jarum meter; rahang klem pemancar Φ125mm dan rahang klem penerima Φ200mm; tegangan keluaran 150V (gear I) dan 250V (gear II); rentang pengujian 0Ω–1kΩ (langsung) dan 0Ω–50Ω (kopling); arus pulsa 0–10A; periode pulsa 2.75 detik per siklus; catu daya baterai lithium 12VDC (pemancar) dan baterai ukuran-5 (AA) (penerima genggam).
Q5. Apa saja yang termasuk dalam paket, dan apa yang perlu diperhatikan untuk keselamatan?
Paket termasuk 1 pemancar, 1 penerima, 1 pengisi daya, 1 jalur output merah, 1 jalur output hitam, 1 klem pemancar, 1 klem penerima, dan 2 baterai ukuran-5 (AA). Untuk keselamatan, setelah kabel yang akan diuji diidentifikasi, tes paku harus dilakukan sebelum konstruksi; saat mengidentifikasi kabel hidup, kedua ujung selubung harus di-grounding dengan baik dan klem penerima serta pemancar harus dijaga jaraknya minimal 2m.
