XHSB505B Cable Identifier
Identifikasi yang akurat dan dapat diandalkan.
A rahang identifikasi besar yang cocok untuk berbagai kabel (transmitter penjepit Φ125mm, penerima penjepit Φ200mm).
Operasi yang sangat sederhana dan indikasi yang jelas dan intuitif.
Unit utama dan aksesorisnya portabel dan rapi, kecil dan ringan.
Kekuatan sinyal penerima dapat disesuaikan.
Kabel hidup dan yang tidak aktif dapat diuji.
Pengguna dan Aplikasi yang Direkomendasikan
Instrumen ini didedikasikan untuk identifikasi kabel untuk menentukan kabel mana yang menjadi target baik untuk kabel aktif maupun kabel yang tidak bertenaga.
1- Inspeksi parit kabel dan tim pengukuran rekaman kabel
Untuk mengkonfirmasi kepemilikan dan identitas setiap kabel di parit padat yang memegang banyak kabel dari spesifikasi yang sama, menggunakan penilaian intuitif arah ayunan jarum meter.
2. Awak pemeliharaan kabel yang bekerja secara langsung dan tanpa gangguan
Untuk mengidentifikasi kabel hidup dengan metode kopling tidak diperlukan operasi sama sekali pada kabel yang sedang diuji dan tidak diperlukan pemadaman (kedua ujung sarung harus tertanam dengan baik).
3. Pengiriman kabel, penghubung kembali dan penggabungan kru
Untuk mengkonfirmasi kabel target dengan metode koneksi langsung pada kabel yang tidak bertenaga sebelum dipindahkan atau dihubungkan kembali,dan untuk bekerja dengan uji spike pra-konstruksi yang wajib setelah identifikasi.
Prinsip Kerja Deteksi kabel hidup (metode kopling)
Transmitter menghasilkan sinyal pulsa khusus, yang diterapkan melalui penjepit pemancar khusus di satu titik kabel hidup yang akan diidentifikasi.Menurut prinsip induksi elektromagnetik, sinyal yang diinduksi sesuai dengan sinyal yang ditransmisikan dihasilkan di sepanjang kabel; di tempat, penjepit penerima sensitif tinggi dan penerima genggam digunakan untuk mendeteksi semua kabel,dan sesuai dengan indikasi penerima kabel yang membawa sinyal yang diterapkan (kabel hidup yang harus diidentifikasi) dapat ditemukan dengan akurat.
Deteksi kabel tanpa tenaga (metode koneksi langsung)
Transmitter menghasilkan sinyal pulsa khusus, yang diterapkan melalui saluran koneksi ke kabel untuk diidentifikasi.sinyal yang diinduksi sesuai dengan sinyal yang dikirimkan dihasilkan di sepanjang kabel; di tempat, penjepit penerima sensitivitas tinggi dan penerima genggam digunakan untuk mendeteksi semua kabel,dan dari indikasi meter kabel yang membawa sinyal yang diterapkan (kabel yang tidak bertenaga untuk diidentifikasi) dapat ditemukan dengan akurat.
Tata letak instrumen

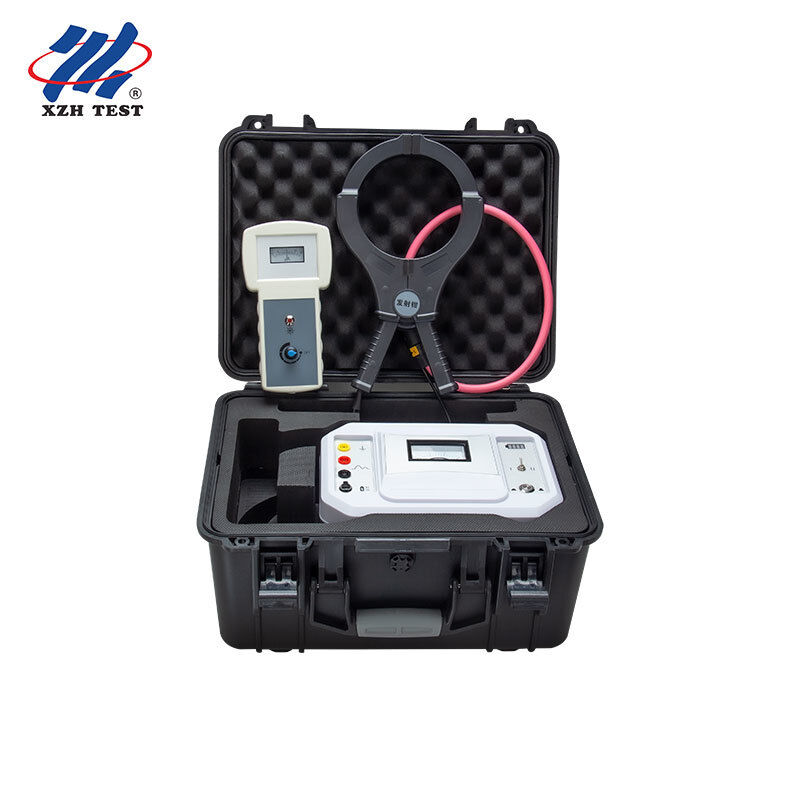

Instrumen ini terdiri dari pemancar, penjepit pemancar, penjepit penerima dan penerima genggam.
Panel pemancar: terminal grounding (keamanan grounding peralatan); output positif (terhubung ke garis output merah); output negatif (terhubung ke garis output hitam);Pengisian (port pengisian DC12V), menghubungkan pengisi daya 12V untuk mengisi daya); saklar daya; saklar gigi ("I" untuk identifikasi kabel yang tidak bertenaga, "II" untuk identifikasi kabel hidup);indikator baterai (tingkat baterai real-time ketika baterai bawaan bekerja)Ammeter (sekitar rata-rata arus keluar instan).
Penerima genggam: tombol penyesuaian menyesuaikan kekuatan sinyal yang diterima (beriringan arah jarum jam untuk meningkat, beriringan arah jarum jam untuk menurun; ia juga memiliki fungsi switch);konektor BNC di sisi bawah menghubungkan penjepit penerima.
Parameter teknis
| Artikel |
Spesifikasi |
| Metode identifikasi |
Dihakimi oleh arah ayunan jarum meter |
| Pembukaan rahang |
Klem pemancar: Φ125mm; klem penerima: Φ200mm |
| Tegangan output |
Gear I (metode koneksi langsung): 150V; Gear II (metode kopling): 250V |
| Jangkauan pengujian |
Metode koneksi langsung: 0Ω ⋅ 1kΩ; metode kopling: 0Ω ⋅ 50Ω |
| Arus pulsa |
010A |
| Periode denyut nadi |
2.75s per siklus |
| Sumber daya listrik |
Transmitter: baterai lithium 12VDC; penerima genggam: ukuran-5 (AA) baterai |
Panduan Operasi Identifikasi kabel langsung metode kopling
Tidak ada operasi sama sekali yang diperlukan pada kabel yang diuji.
Kedua ujung selimut kabel harus di tanah dengan baik, jika tidak arus kopling berkurang seiring dengan meningkatnya resistensi tanah.
Jika kedua ujung sarung tidak tertanam, atau sarung pecah di tengah, metode kopling tidak dapat digunakan.
Saat menggenggam, anak panah pada penggenggam pemancar harus menunjuk ke ujung kabel.
Klem penerima dan klem pemancar harus berada setidaknya 2 m terpisah.
1.Sambungkan output pemancar ke penjepit pemancar dan penjepit ke posisi yang sesuai dari kabel hidup, dengan panah penjepit menunjuk ke ujung kabel.
2.Menyalakan saklar daya pemancar dan pilih gigi "II"; lampu daya berkedip tiga kali dan jarum ammeter berayun tiga kali pada frekuensi yang sama, mengeluarkan sinyal pulsa secara siklus.
3.Sambungkan penjepit penerima ke penerima dan penjepit ke kabel yang sedang diuji.
4.Perhatikan bahwa anak panah dengan penjepit penerima menunjuk ke ujung kabel, jika tidak jarum berayun ke arah yang berlawanan.
5.Putar tombol penyesuaian penerima ke arah arah jarum jam; ketika terdengar "beep" dan lampu indikator menyala, penerima dihidupkan.hanya kabel yang membawa sinyal kemudian menerima sinyal yang frekuensi ayunan sesuai dengan frekuensi output pemancar, dengan suara "beep-beep-beep".
6.Jika kabel target tidak dapat diidentifikasi dengan metode kopling, disarankan untuk menggunakan metode koneksi langsung.
Identifikasi kabel yang tidak bertenaga ️ metode koneksi langsung
Metode pengkabelan 1: menghubungkan kabel uji merah ke inti kabel (satu fase sudah cukup) dan kabel uji hitam ke tanah;menghubungkan ujung jauh dari fase itu ke bumi (lapisan pelindung kabel dan armor tidak di tanah).
Metode pengkabelan 2: menghubungkan kabel uji merah ke inti kabel (satu fase sudah cukup); menghubungkan kabel uji hitam ke perisai tembaga atau kabel lapis baja;menghubungkan ujung jauh dari fase itu ke perisai tembaga atau kabel armorIdentifikasi dipengaruhi oleh kondisi grounding sistem grounding dan apakah shielding atau armor utuh,jadi metode 1 dan 2 memberikan hasil yang paling ideal.
Jika resistensi loop grounding terlalu besar atau tidak dapat diandalkan, sinyal yang dikirimkan mungkin gagal memuat atau mungkin dibatalkan dan hasilnya akan buruk;mengatur kabel dan menggunakan metode 1 atau metode 2.
1.Menyalakan saklar daya pemancar dan mengatur saklar gigi ke "I"; lampu daya berkedip tiga kali dan jarum ammeter berayun tiga kali pada frekuensi yang sama,menghasilkan sinyal pulsa secara siklis.
2.Sambungkan penerima ke penjepit penerima dan penjepit ke kabel yang sedang diuji.
3.Perhatikan arah anak panah dari penjepit penerima (anak panah menunjuk ke ujung yang jauh), jika tidak jarum berayun ke arah yang berlawanan.
4.Putar tombol penyesuaian penerima ke arah arah jarum jam; ketika terdengar "beep" dan lampu indikator menyala, penerima dihidupkan.hanya kabel yang membawa sinyal menerima tiga sinyal karakteristik berturut-turut yang sama arah, dengan frekuensi ayunan yang cocok dengan pemancar dan suara "beep-beep-beep".
Peringatan
Setelah kabel yang akan diuji diidentifikasi, uji spike harus dilakukan sebelum konstruksi, untuk memastikan keamanan!
Selama pengujian, kekuatan sinyal penerima penerima harus disesuaikan dengan baik, tidak terlalu besar atau terlalu kecil, dan harus diatur di ujung awal sebelum pengujian.tidak boleh disesuaikan selama pengujian.
Ketika penjepit penerima diikat pada kabel yang sedang diuji, pastikan rahangnya melakukan kontak yang baik; debu, celah atau pas yang longgar akan mempengaruhi penerimaan sinyal.
Jika ayunan jarum tidak terlihat di tempat, periksa apakah penjepit penerima memiliki kontak yang baik.
Saat mengidentifikasi kabel hidup, jika gangguan begitu parah sehingga penjepit penerima menjadi jenuh secara magnetik dan tidak dapat menerima sinyal,disarankan untuk menggunakan metode de-energized sebaliknya.
Instrumen dapat langsung disingkat untuk pengujian.
Ketika frekuensi ayunan jarum penerima tidak sesuai dengan pemancar, atau amplitudo ayunan terlalu kecil,sinyalnya terlalu lemah .
Ketika jarum penerima berayun tidak teratur atau tidak berayun sama sekali, interferensi terlalu kuat, atau kabel yang diuji bukan kabel target.
Instrumen ini dapat digunakan di dalam dan di luar ruangan, tetapi harus menghindari hujan, gas korosif, debu berat dan tempat suhu tinggi.Operator harus memiliki pengetahuan umum tentang peralatan atau instrumen listrikIni adalah instrumen presisi tinggi dan harus dilindungi dari getaran yang kuat; perbaikan, perawatan dan penyesuaian harus dilakukan oleh para profesional.Muat dan pertahankan pemancar sekali setiap 2 bulan untuk mencegah kerusakan baterai.
常问问题
Q1. Masalah apa yang diselesaikan oleh XHSB505B Cable Identifier?
Ini memecahkan masalah di tempat "kabel mana yang kita cari" selama peletakan kabel listrik, relokasi,pemeliharaan dan penanganan kesalahan ?? terutama di parit kabel di mana banyak kabel dari spesifikasi yang sama diletakkan bersama membantu menghindari kesalahan menyaring atau menghubungkan kembali kabel yang salah.
Q2. Bagaimana hasil identifikasi dinilai?
Dengan arah ayunan jarum meter: hanya kabel yang membawa sinyal yang diterapkan menerima arah yang sama tiga sinyal karakteristik berkelanjutan, frekuensi ayunan cocok pemancar,dan suara "beep-beep-beep" dipancarkan. anak panah penerima-clamp (dan pemancar-clamp) harus menunjuk ke ujung kabel, jika tidak jarum berayun sebaliknya.
Q3. Apa parameter teknis utama?
Identifikasi dengan arah ayunan jarum meter; rahang penjepit pemancar Φ125mm dan rahang penjepit penerima Φ200mm; tegangan output 150V (percepatan I) dan 250V (percepatan II);rentang uji 0Ω ∼ 1kΩ (koneksi langsung) dan 0Ω ∼ 50Ω (penyambungan); arus pulsa 0 ‰ 10A; periode pulsa 2,75s per siklus; catu daya baterai lithium 12VDC (penyampai) dan baterai ukuran-5 (AA) (penerima genggam).
Q4. Apa yang harus diperhatikan ketika mengidentifikasi kabel hidup dengan metode kopling?
Tidak diperlukan operasi pada kabel yang sedang diuji; kedua ujung sarung harus di tanah dengan baik (jika tidak arus kopling turun seiring dengan meningkatnya resistensi tanah),dan jika ujung sarung tidak tertanam atau sarung pecah di tengah, metode kopling tidak dapat digunakan.Saat mengekstrak, anak panah penjepit harus menunjuk ke ujung kabel yang jauh, dan penjepit penerima dan penjepit pemancar harus tetap setidaknya 2 m terpisah.
Q5. Apa yang termasuk dalam paket?
Paket ini termasuk 1 pemancar, 1 penerima, 1 pengisi daya, 1 saluran keluar merah, 1 saluran keluar hitam, 1 penjepit pemancar, 1 penjepit penerima dan 2 baterai ukuran-5 (AA).masalah kualitas diperbaiki secara gratis, dan perbaikan dan layanan teknis disediakan seumur hidup.
