Pencari kesalahan kabel
>

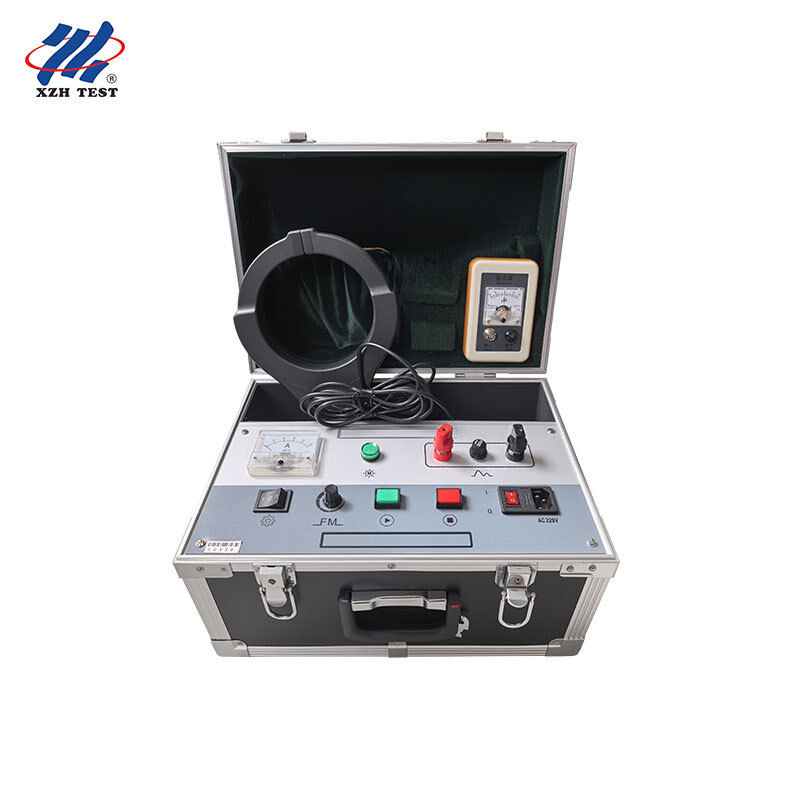

Pengidentifikasi Kabel. Alat Pengidentifikasi Kabel AC Daya Tinggi dengan Frekuensi Sinyal yang Bisa Disesuaikan. XHSB505

Pengidentifikasi Kabel. Alat Pengidentifikasi Kabel AC Daya Tinggi dengan Frekuensi Sinyal yang Bisa Disesuaikan. XHSB505

Rincian produk:
Tempat asal: Xi'an, Shaanxi, Tiongkok
Nama merek: XZH TEST ISO/CE
Sertifikasi: CE/ISO
Nomor model: XHSB505
Informasi Rinci
Tempat asal:
Xi'an, Shaanxi, Tiongkok
Nama merek:
XZH TEST ISO/CE
Sertifikasi:
CE/ISO
Nomor model:
XHSB505
Menyoroti:

High Light

Menyoroti:

Clock Hands Swing Judgment Cable Fault Locator

,

Precise Detection Cable Fault Locator

,

High Voltage Pipeline Identifier

Trading Information
Kuantitas min Order:
1 unit
Harga:
Dapat dinegosiasikan
Kemasan rincian:
Kemasan kayu
Waktu pengiriman:
5-8 hari kerja
Syarat-syarat pembayaran:
T/T
Menyediakan kemampuan:
3000unit/tahun
Deskripsi Produk
Ringkasan Produk

Pengidentifikasi Kabel XHSB505 dikembangkan untuk personel konstruksi, instalasi, dan pemeliharaan kabel tegangan tinggi yang sangat membutuhkan solusi praktis untuk mengidentifikasi kabel tertentu di antara banyak kabel di lokasi. Dipandu oleh teori medan elektromagnetik dan mengadopsi teknologi canggih bersama dengan teknik elektronik dan perkakas modern, alat ini memberikan identifikasi kabel yang cepat dan akurat.

Fitur Utama
  • Identifikasi yang akurat dan bebas kesalahan
  • Klem identifikasi besar cocok untuk berbagai macam kabel
  • Operasi yang sangat sederhana
  • Indikasi yang jelas dan intuitif
  • Bagian utama dan bantu yang portabel dan rapi
  • Sensitivitas penerima yang dapat disesuaikan
  • Frekuensi sinyal yang dapat disesuaikan
Prinsip Kerja

Pasokan listrik AC 220 V yang masuk dikonversi oleh teknologi elektronik menjadi sinyal khusus berdaya tinggi yang diperlukan untuk identifikasi. Sinyal ini diterapkan pada kabel yang akan diidentifikasi melalui jalur koneksi. Berdasarkan prinsip induksi elektromagnetik, sinyal yang konsisten dengan sinyal yang ditransmisikan diinduksi di sepanjang kabel. Di lokasi, klem penerima sensitivitas tinggi dikombinasikan dengan penerima genggam digunakan untuk menguji semua kabel yang ada, dan kabel target (kabel yang membawa sinyal yang diterapkan) dapat ditemukan secara akurat dari indikasi pada meter penerima genggam.

Parameter Teknis
Item Spesifikasi
Metode identifikasi Ditentukan oleh arah ayunan penunjuk meter
Bukaan klem Φ125 mm
Daya 1,5 kVA (intermiten, sesaat)
Frekuensi transmisi sinyal Min 0,4 Hz, Maks 1 Hz (rentang yang dapat disesuaikan)
Panduan Operasi
  1. Putuskan sambungan pelindung di kedua ujung kabel dari bumi. Jepit klip merah dari jalur keluaran ke inti kabel yang akan diuji (fasa yang baik, atau fasa dengan isolasi lebih tinggi); jepit klip hitam dari jalur keluaran ke titik pembumian atau pasak pembumian; sambungkan inti yang sesuai dari kabel tersebut ke titik pembumian atau pasak pembumian di ujung yang jauh.
  2. Nyalakan sakelar daya pengidentifikasi dan pilih roda gigi keluaran: "I" adalah roda gigi rendah, cocok untuk kabel pendek; "II" adalah roda gigi tinggi, cocok untuk kabel panjang.
  3. Setelah mengonfirmasi status kabel di lokasi dan bahwa pengkabelan sudah benar, tekan tombol "Mulai".
  4. Hubungkan penerima pengidentifikasi ke klem penerima.
  5. Perhatikan arah panah klem penerima — ini menunjukkan arah aliran arus (arah positif); jika tidak, penunjuk meter akan berayun ke arah yang berlawanan.
  6. Jepit klem penerima pada kabel yang akan diuji.
  7. Sesuaikan sensitivitas penerima ke posisi yang sesuai.
  8. Penerima genggam sekarang menampilkan sinyal ayunan.

Setelah pemancar dan penerima bekerja secara normal, tegangan yang diinduksi di klem uji ditampilkan pada penerima genggam, dan arah ayunan penunjuk adalah arah sinyal. Ketika kenop penyesuaian tidak digerakkan dan panah merah di sisi klem uji menunjuk ke arah yang sama dengan jalur kabel, kabel yang penunjuk penerimanya menyimpang ke kanan dengan ayunan terbesar adalah kabel target; semua kabel lain hanya menunjukkan sinyal balik, dengan penunjuk menyimpang ke kiri dan ayunan yang lebih kecil.

Tindakan Pencegahan
  • Selama pengujian, jangan mengatur sensitivitas penerima terlalu tinggi; ayunan penunjuk meter sekitar 20–80% sudah sesuai.
  • Sekring catu daya kerja pengidentifikasi tidak boleh terlalu besar — tidak boleh melebihi 6 A.
  • Setelah kabel target diidentifikasi, kabel tersebut harus diuji tusuk sebelum konstruksi untuk memastikan keamanan.
  • Saat klem penerima dijepitkan pada kabel yang akan diuji, pastikan rahang klem bersentuhan dengan baik. Debu pada rahang, celah dalam kontak, atau kontak yang longgar semuanya akan memengaruhi penerimaan sinyal.
  • Jika penunjuk pada penerima tidak berayun jelas di lokasi, periksa apakah klem penerima bersentuhan dengan baik.
  • Dilarang keras menggunakan satu kawat untuk melakukan uji hubung singkat pada instrumen; gunakan resistor uji standar untuk pengujian.
  • Saat mengidentifikasi kabel jarak pendek resistansi rendah yang menyebabkan sekring putus, sambungkan resistor uji secara seri di ujung transmisi sinyal instrumen.
Untuk Siapa

XHSB505 adalah instrumen identifikasi kabel berdaya tinggi yang ditenagai listrik (keluaran 1,5 kVA, klem Φ125 mm, frekuensi sinyal yang dapat disesuaikan 0,4–1 Hz). Alat ini ditujukan untuk tim yang mengidentifikasi kabel di lokasi dari pasokan listrik dan membutuhkan frekuensi sinyal yang dapat disesuaikan serta roda gigi keluaran rendah/tinggi untuk mencocokkan kabel pendek dan panjang.

  • Tim konstruksi, instalasi, dan pemeliharaan kabel tegangan tinggi yang harus memastikan kabel mana yang sedang mereka kerjakan sebelum memotong atau menyambung.
  • Tim lapangan utilitas dan jaringan yang beroperasi di parit dan saluran kabel tempat banyak kabel dengan spesifikasi yang sama berjalan bersama.
  • Insinyur lapangan yang dapat terhubung ke pasokan AC 220 V di lokasi dan membutuhkan keluaran daya tinggi (1,5 kVA) untuk jalur kabel yang sulit atau lebih panjang.
  • Operator yang perlu menyetel kecepatan pengiriman sinyal (0,4–1 Hz) agar sesuai dengan kondisi lokasi tertentu dan memilih roda gigi rendah "I" untuk kabel pendek atau roda gigi tinggi "II" untuk kabel panjang.
  • Pekerja listrik yang memiliki pengetahuan umum tentang penggunaan peralatan dan instrumen listrik, sebagaimana disyaratkan dalam manual.
Layanan Purna Jual

Instrumen ini dilengkapi dengan garansi gratis satu tahun untuk masalah kualitas sejak tanggal pembelian, dan perbaikan serta layanan teknis seumur hidup disediakan. Jika Anda menemukan bahwa instrumen tidak beroperasi secara normal atau terjadi kerusakan, silakan hubungi kami agar kami dapat mengatur solusi yang paling nyaman dan efektif untuk Anda. Nomor telepon layanan: 400-029-0829.

FAQ

Q1. Bagaimana XHSB505 mengidentifikasi kabel target?
Identifikasi didasarkan pada arah ayunan penunjuk meter. Ketika kenop penyesuaian tidak digerakkan dan panah merah di sisi klem uji menunjuk ke arah yang sama dengan jalur kabel, kabel yang penunjuk penerimanya menyimpang ke kanan dengan ayunan terbesar adalah kabel target; semua kabel lain hanya menunjukkan sinyal balik, dengan penunjuk menyimpang ke kiri dan ayunan yang lebih kecil.

Q2. Untuk apa frekuensi sinyal yang dapat disesuaikan?
Pengidentifikasi generasi baru menambahkan fungsi penyesuaian frekuensi. Kenop penyesuaian frekuensi mengubah kecepatan pengiriman sinyal, dengan rentang yang dapat disesuaikan dari minimum 0,4 Hz hingga maksimum 1 Hz, sehingga sinyal dapat dicocokkan dengan kondisi di lokasi.

Q3. Apa itu roda gigi keluaran "I" dan "II"?
Sakelar pemilihan keluaran memiliki dua roda gigi: "I" adalah roda gigi rendah, cocok untuk kabel pendek, dan "II" adalah roda gigi tinggi, cocok untuk kabel panjang.

Q4. Bagaimana sensitivitas penerima harus diatur?
Gunakan potensiometer di bagian bawah penerima genggam untuk menyesuaikan sensitivitas, sehingga penunjuk meter berayun sekitar 20–80%. Jangan terlalu sensitif, untuk menghindari meter berayun terlalu keras. Jika ayunan penunjuk tidak jelas, periksa apakah klem penerima bersentuhan dengan baik.

Q5. Tindakan pencegahan apa yang harus diamati, dan apa saja yang termasuk?
Setelah mengidentifikasi kabel, uji tusuk sebelum konstruksi untuk keamanan; pastikan kontak rahang klem baik; jangan pernah melakukan uji hubung singkat dengan satu kawat — gunakan resistor uji standar; jika mengidentifikasi kabel jarak pendek resistansi rendah menyebabkan sekring putus, sambungkan resistor uji secara seri di ujung transmisi sinyal; dan sekring daya tidak boleh melebihi 6 A. Paket termasuk unit utama, penerima, kabel daya, jalur keluaran merah, jalur keluaran hitam, klem penerima (uji), resistor uji, tiga sekring 6 A dan tiga sekring 20 A, dengan garansi gratis satu tahun dan layanan seumur hidup.
