Pencari kesalahan kabel
>

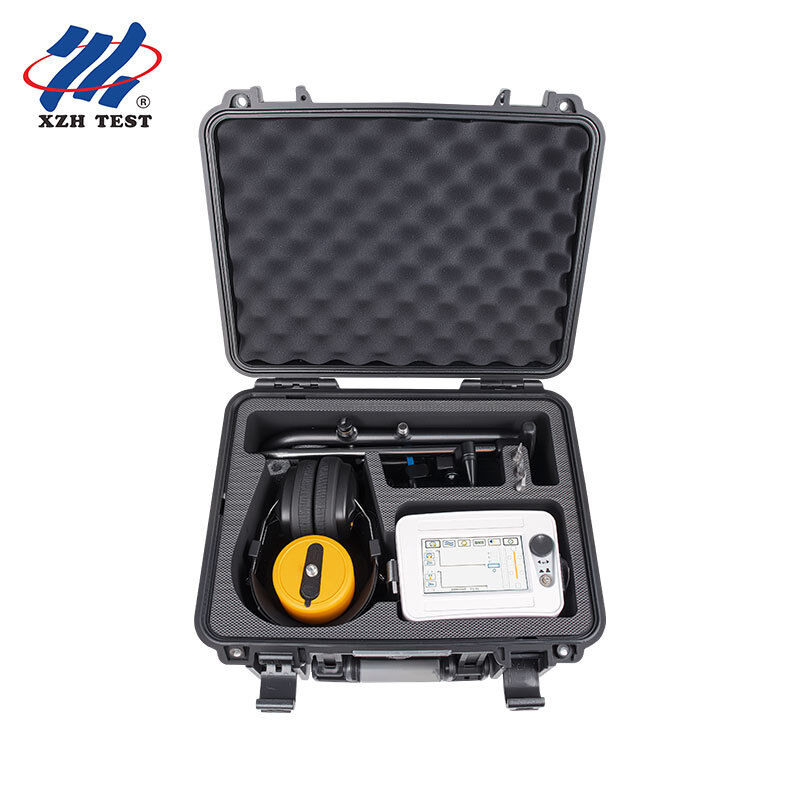

Cable Fault Pinpointer. Instrumen Sinkronisasi Akustik Magnetik dengan BNR IP65 Waterproof. XHDD503E

Cable Fault Pinpointer. Instrumen Sinkronisasi Akustik Magnetik dengan BNR IP65 Waterproof. XHDD503E

Rincian produk:
Tempat asal: Xi'an, Shaanxi, Tiongkok
Nama merek: XZH TEST
Sertifikasi: CE/ISO
Nomor model: XHDD503E
Informasi Rinci
Tempat asal:
Xi'an, Shaanxi, Tiongkok
Nama merek:
XZH TEST
Sertifikasi:
CE/ISO
Nomor model:
XHDD503E
Menyoroti:

High Light

Menyoroti:

BNR background noise reduction Cable Fault Locator

,

mute noise reduction TDR Cable Tester

,

magnetic measurement method Cable Fault Detector

Trading Information
Kuantitas min Order:
1 unit
Harga:
Dapat dinegosiasikan
Kemasan rincian:
Kemasan kayu
Waktu pengiriman:
5-8 hari kerja
Syarat-syarat pembayaran:
T/T
Menyediakan kemampuan:
3000unit/tahun
Deskripsi Produk
Ikhtisar Produk

Pinpoint Kesalahan Kabel XHDD503E menggunakan prinsip pengambilan getaran dan induksi elektromagnetik untuk menentukan lokasi spesifik titik kesalahan kabel. Titik gangguan dilepaskan secara flashover dengan bantuan generator pulsa tegangan tinggi. Gelombang getaran, gelombang suara, dan gelombang elektromagnetik yang dihasilkan oleh pelepasan flashover diambil oleh probe khusus dari instrumen penunjuk, dan diperkuat, diproses, ditampilkan, dan dikeluarkan oleh instrumen. Penguji kemudian menentukan lokasi tepat dari titik gangguan dengan pendengaran dan penglihatan — menyelesaikan tugas untuk menunjukkan dengan tepat titik gangguan kabel "tepat di atas kabel dan dalam jangkauan pengukuran kasar".

Instrumen penunjuk ini cocok untuk gangguan resistansi rendah, hubung singkat, sirkuit terbuka, dan pemutusan kabel daya, kabel koaksial frekuensi tinggi, kabel lampu jalan, dan kabel terkubur dari berbagai bahan, penampang dan media, serta kebocoran resistansi tinggi dan kesalahan flashover resistansi tinggi.

Fitur Utama
Layar sentuh 5 inci, LCD kecerahan tinggi yang memastikan visibilitas di bawah sinar matahari
4 mode pengujian: standar, ditingkatkan, pengurangan kebisingan, dan disesuaikan
4 fungsi penunjuk: sinkronisasi akustik-magnetik, akustik murni, magnet murni, dan tegangan langkah (A-frame)
Dilengkapi dengan BNR (pengurang kebisingan latar belakang) dan fungsi mute
Dilengkapi dengan indikasi penyimpangan jalur
Sensor sinyal isolasi fisik multi-lapis, kelas tahan air IP65
Baterai lithium berkapasitas besar bawaan dengan waktu siaga yang lama, dan pengisi daya yang cepat
Kecil dan ringan, mudah dioperasikan, dengan antarmuka manusia-mesin yang sederhana
Parameter Teknis
Barang Spesifikasi
Parameter penyaring Lulus semua: 100 Hz–1600 Hz; lolos rendah: 100 Hz–300 Hz; lolos tinggi: 160 Hz–1600 Hz; pita frekuensi: 200 Hz – 600 Hz
Penyesuaian saluran Masing-masing 8 level untuk suara, magnet, dan tegangan
Keuntungan keluaran 16 level (0–112 dB)
Impedansi keluaran 350Ω
Akurasi posisi akustik-magnetik Kurang dari 0,1 m
Akurasi posisi tegangan langkah Kurang dari 0,5 m
Akurasi identifikasi jalur Kurang dari 0,5 m
Catu daya Baterai litium standar 4 × 18650
Waktu siaga Lebih dari 8 jam
Suhu lingkungan −25 °C hingga 65 °C; kelembaban relatif ≤ 90%
Prinsip Kerja Metode sinkronisasi akustik-magnetik

Berdasarkan metode penentuan akustik tradisional, metode ini menambahkan deteksi dan penerapan sinyal elektromagnetik. Ketika generator tegangan tinggi melakukan pelepasan dampak pada kabel yang rusak, suara yang dihasilkan oleh pelepasan pada titik gangguan ditransmisikan ke tanah dan ditangkap oleh probe yang sangat sensitif; setelah amplifikasi, suara "pop" terdengar melalui headphone. Probe internal menerima sinyal medan magnet secara real time dan, menggunakan prinsip bahwa medan magnet merambat jauh lebih cepat daripada suara, menentukan jarak titik gangguan dengan mendeteksi perbedaan waktu antara sinyal elektromagnetik dan sinyal suara. Posisi sensor dipindahkan untuk mencari titik dengan perbedaan waktu akustik-magnetik terkecil, dan lokasi patahan tepat berada tepat di bawahnya.

Metode suara murni

Metode suara murni terutama digunakan untuk mengukur gangguan resistansi tinggi dan flashover. Sumber tegangan tinggi memberikan tegangan impuls ke kabel gangguan untuk menyebabkan kerusakan pelepasan pada titik gangguan, dan suara yang dihasilkan selama pelepasan digunakan untuk menemukan lokasi gangguan secara akurat. Sensor getaran akustik mengubah sinyal akustik menjadi sinyal listrik, yang diperkuat dan disaring, dan akhirnya dikembalikan ke suara melalui headphone atau ditampilkan berdasarkan intensitas suara. Tempat dengan intensitas suara terbesar adalah titik sesar.

Metode magnetik murni

Metode magnet murni dapat menentukan jalur kabel dan lokasi titik gangguan yang tepat. Sumber tegangan tinggi memberikan tegangan impuls ke kabel yang rusak, kumparan induksi mengambil sinyal pulsa, dan penyimpangan dari kabel dinilai dari karakteristik sinyal pulsa. Ketika karakteristik sinyal pulsa yang diambil menyimpang, titik tersebut ditentukan sebagai titik gangguan.

Metode tegangan (metode A-frame)

Untuk gangguan tanah pada kabel yang terkubur, metode beda potensial digunakan untuk mencari titik gangguan. Tegangan uji ditambahkan antara titik uji kabel yang rusak dan tanah, membentuk medan listrik terdistribusi yang konsentris dengan titik masuk di sekitar titik masuk kabel. Tidak ada beda potensial antara titik-titik yang berjari-jari sama, tetapi terdapat beda potensial antara titik-titik yang jari-jarinya berbeda (titik A dan B). Kedua titik tersebut dipindahkan secara bertahap mendekati titik pusat; ketika titik gangguan berada tepat di antara titik A dan B, beda potensial menjadi nol, dan jika titik-titik tersebut bergerak melampaui titik gangguan, polaritasnya akan berbalik — sehingga titik landasan dapat ditentukan secara akurat dengan bergerak maju mundur.

Antarmuka & Pengaturan Operasi

Instrumen dioperasikan dengan layar sentuh atau dengan kontrol penyesuaian satu tombol. Antarmuka pengoperasian mencakup area tampilan bentuk gelombang (bentuk gelombang medan magnet dan bentuk gelombang audio) dan area penyesuaian parameter.

Penguatan suara (1–8 gigi) dan pemicu suara (level 0–99)
Penguatan medan magnet (1–8 gigi) dan pemicu medan magnet (0–99 gigi)
Pemilihan metode kerja dan pemilihan mode kerja
Mode filter: penyaringan all-pass, high-pass, low-pass, dan band-pass
Pengaturan bisu; Pengaturan BNR (pengurangan kebisingan digital latar belakang).
Pengaturan volume (tingkat 0–16)
Indikasi jalur, intensitas suara, sinyal elektromagnetik, kekuatan medan magnet, indikasi probe, empat set data perbedaan waktu akustik-magnetik (ms) dan tampilan daya baterai

Filter saluran suara memiliki bandwidth default pabrik sebesar 100 Hz–1600 Hz. Parameter filter yang sesuai dapat dipilih untuk lokasi yang berbeda — misalnya, pada perkerasan keras yang dekat dengan titik patahan, filter lolos tinggi akan mempertahankan suara pelepasan dampak frekuensi tinggi dengan paling baik, sementara pada lokasi yang lebih jauh atau pada tanah lunak atau pasir, filter lolos rendah akan sesuai. Pemfilteran bandpass adalah kompromi antara keduanya.

Ringkasan Penggunaan Bekerja dengan generator pulsa tegangan tinggi

Pinpointer digunakan bersama dengan generator sinyal impuls tegangan tinggi yang beroperasi dalam keadaan pelepasan berkala. Metode pengkabelan mencakup metode fase-ke-lapis baja (lebih disukai ketika ada kerusakan isolasi fase-ke-tanah, karena redaman suara pelepasan kecil), metode fase-ke-fase (untuk gangguan fase-ke-fasa sederhana tanpa gabungan grounding), dan metode pengkabelan untuk gangguan pemutusan sederhana.

Memilih area penunjuk

Sebelum menentukan, jalur kabel harus jelas terlebih dahulu; jika gambar dan data tidak lengkap, harus dilakukan deteksi jalur dan dibuat penandaan. Berdasarkan hasil pengukuran jarak dan mempertimbangkan margin dan medan pelat kepala kabel, lokasi titik patahan ditentukan secara kasar, umumnya dalam jarak (nilai pengukuran jarak ± 50 m). Penentuan dimulai setelah titik patahan ditembus.

Menentukan langkah-langkah
Mode suara murni: sambungkan sensor dan headphone, letakkan sensor rata di tanah tepat di atas kabel dan gerakkan dengan jarak sekitar 0,5–2 m; titik paling keras adalah titik kesalahan.
Metode magnetik murni: gerakkan sensor di sepanjang jalur dengan menjaganya selalu di sisi kiri atau kanan; setelah melewati titik gangguan, indikasi jalurnya berbalik, dan titik sebaliknya adalah titik gangguan.
Sinkronisasi akustik-magnetik (mode standar / kustom): temukan sekitar titik gangguan, lalu ukur penundaan akustik-magnetik pada interval kecil hingga ditemukan nilai penundaan terkecil; titik kesalahan berada tepat di bawahnya, dengan kesalahan dalam 0,2 m.
Mode tegangan (metode rangka-A, hanya jika konduktor dibumikan mati): masukkan rangka-A ke dalam tanah, gerakkan ke arah yang ditunjukkan oleh panah merah atau hijau, dan bila histogramnya relatif besar dan merah dan hijau terbalik, itulah titik kesalahannya.
Tindakan Pencegahan & Kesalahan Umum
Ketika daya baterai di bawah 20%, antarmuka menampilkan simbol petir dan instrumen perlu diisi dayanya; baterai yang terisi penuh membutuhkan waktu sekitar 4 jam untuk terisi penuh. Lampu pengisi daya berwarna merah berarti pengisian daya dan lampu hijau berarti pengisian daya telah selesai.
Probe adalah komponen sensitif dan tidak boleh dibongkar.
Jika instrumen gagal, kirimkan ke pabrik asli untuk diperbaiki; jangan membongkarnya sesuka hati.
Jangan gunakan pelarut korosif (seperti pelarut kimia atau alkohol) untuk menyeka LCD; gunakan kain semi kering bebas serat yang direndam dalam air hangat lalu kain mikrofiber kering.
Usahakan untuk tidak meletakkan sensor pada badan kabel untuk menentukan dengan tepat, karena suara letupan lemah yang terdengar pada posisi mana pun pada kabel merupakan getaran tegangan listrik dan tidak dapat digunakan untuk menentukan dengan tepat.
Jika tidak ada sinyal medan magnet yang dapat diuji, periksa daya baterai, pengaturan penguatan saluran medan magnet, kabel antara host dan probe, dan nyalakan tampilan bentuk gelombang.
Jika tidak ada suara dari earphone saat probe dipasang atau diketuk, periksa daya baterai, pengaturan penguatan saluran suara, dan kabel antara host dan probe.

Catatan:metode A-frame hanya dapat digunakan bila penghantar dihubungkan ke bumi (dead-grounded).

Untuk Siapa Ini

XHDD503E adalahinstrumen penunjuk untuk langkah akhir yang tepat setelah suatu patahan telah ditemukan secara kasar. Ini dibuat untuk tim yang menggabungkannya dengan generator pulsa tegangan tinggi dan harus menempatkan titik gangguan secara tepatlokasi dengan permukaan keras dan kebisingan sekitar tinggi— di bawah beton dan aspal, di sepanjang jalan yang sibuk, dan pada gangguan yang memiliki resistansi tinggi atau arus flashover — yang mana metode mendengarkan akustik biasa mudah hilang dalam kebisingan.

Kru pencari kesalahan kabel listrik yang telah mengetahui perkiraan zona kesalahan dari pra-pencari lokasi dan sekarang memerlukan penentuan lokasi yang tepat.
Tim pemeliharaan kabel jaringan distribusi dan lampu jalan menunjukkan dengan tepat kesalahan pada jalur yang terkubur di bawah trotoar keras.
Spesialis kabel koaksial frekuensi tinggi dan kawat terkubur yang bekerja dengan berbagai bahan, penampang, dan media.
Tim yang menangani kebocoran resistansi tinggi dan kesalahan flashover resistansi tinggi yang sulit dikonfirmasi hanya dengan suara.
Kru lapangan yang bekerja di dekat lalu lintas langsung dan sumber kebisingan lainnya yang mengandalkan pengurangan kebisingan latar belakang (BNR) dan perbedaan waktu akustik-magnetik untuk melakukan panggilan dengan percaya diri.
Pertanyaan Umum

Q1. Apa yang dilakukan XHDD503E?
Ini adalah penunjuk kesalahan kabel yang menggunakan pengambilan getaran dan induksi elektromagnetik untuk menentukan lokasi spesifik titik kesalahan kabel. Bekerja dengan generator pulsa tegangan tinggi, alat ini menangkap getaran, suara, dan gelombang elektromagnetik yang dihasilkan oleh pelepasan flashover pada gangguan dan memungkinkan operator menentukan titik secara akurat melalui pendengaran dan penglihatan, tepat di atas kabel dan dalam rentang pengukuran kasar.

Q2. Kesalahan dan kabel apa yang cocok untuknya?
Ini sesuai dengan kesalahan resistansi rendah, hubung singkat, sirkuit terbuka dan pemutusan kabel listrik, kabel koaksial frekuensi tinggi, kabel lampu jalan dan kabel terkubur dari berbagai bahan, penampang dan media, serta kebocoran resistansi tinggi dan kesalahan flashover resistansi tinggi. Metode A-frame (tegangan langkah) hanya dapat digunakan bila konduktor dibumikan mati.

Q3. Metode penentuan apa yang disediakannya?
Ini menyediakan empat: sinkronisasi akustik-magnetik, akustik murni, magnetik murni, dan metode tegangan (A-frame / step voltase). Sinkronisasi akustik-magnetik menambahkan deteksi sinyal elektromagnetik ke metode akustik tradisional dan menentukan jarak berdasarkan perbedaan waktu antara sinyal elektromagnetik dan suara.

Q4. Akurasi dan kondisi kerja seperti apa yang diharapkan?
Akurasi penentuan posisi akustik-magnetik kurang dari 0,1 m, akurasi penentuan posisi tegangan langkah kurang dari 0,5 m, dan akurasi identifikasi jalur kurang dari 0,5 m. Ini dijalankan dengan baterai litium 4 × 18650 dengan waktu siaga lebih dari 8 jam, pada suhu −25 °C hingga 65 °C dan kelembapan relatif ≤ 90%, dan sensornya tahan air hingga IP65.

Q5. Apa saja yang harus diperhatikan, dan apa saja yang termasuk di dalamnya?
Isi daya instrumen saat daya baterai di bawah 20% (sekitar 4 jam untuk pengisian penuh); jangan membongkar probe atau instrumen; bersihkan LCD hanya dengan kain semi-kering bebas serat; dan hindari menempatkan sensor pada badan kabel. Paket termasuk pinpointer kesalahan kabel, headphone, probe (dengan batang penghubung, kepala probe dan tiga cakar), saluran sinyal 7-inti, pengisi daya, A-frame (dengan kabel A-frame), 2 pin ground dan kunci bunga multifungsi, dengan garansi gratis satu tahun dan pemeliharaan seumur hidup dan layanan teknis.
