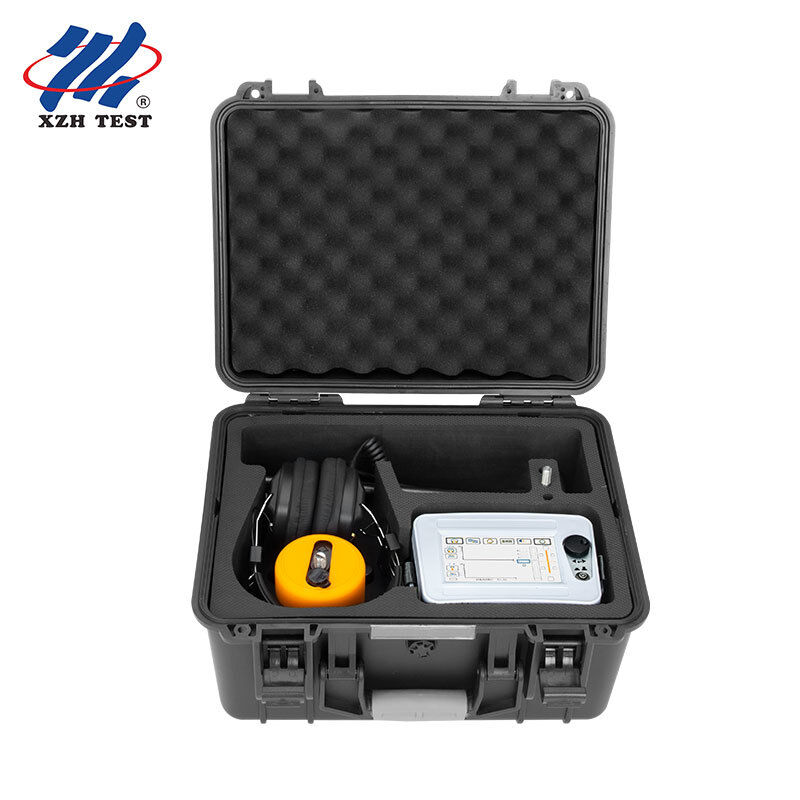

Cable Fault Pinpointer | Lokator Sinkronisasi Magnetik Akustik dengan Indikasi Jalur IP65 | XHDD503C

Cable Fault Pinpointer | Lokator Sinkronisasi Magnetik Akustik dengan Indikasi Jalur IP65 | XHDD503C

Rincian produk:
Tempat asal: Xi'an, Shaanxi, Tiongkok
Nama merek: XZH TEST
Sertifikasi: CE/ISO
Nomor model: Xhdd503c
Informasi Rinci
Tempat asal:
Xi'an, Shaanxi, Tiongkok
Nama merek:
XZH TEST
Sertifikasi:
CE/ISO
Nomor model:
Xhdd503c
Menyoroti:

High Light

Menyoroti:

Portable Cable Fault Locator

,

Acoustic Measurement Method TDR Cable Tester

,

Precise Fault Detection Acoustic Cable Fault Detector

Trading Information
Kuantitas min Order:
1 unit
Harga:
Dapat dinegosiasikan
Kemasan rincian:
Kemasan kayu
Waktu pengiriman:
5-8 hari kerja
Syarat-syarat pembayaran:
T/T
Menyediakan kemampuan:
3000unit/tahun
Deskripsi Produk
Ringkasan Produk

XHDD503C Cable Fault Pinpointer menggunakan metode sinkronisasi akustik dan magnetik untuk menentukan titik kesalahan kabel listrik.diambil dan diperkuat oleh probe yang sesuai, dan lokasi yang tepat dari titik kesalahan ditentukan oleh penilaian pendengaran dan visual.Ini adalah perangkat yang menyelesaikan posisi yang tepat dari titik kesalahan kabel dalam rentang pengukuran kasar dan mengumpulkan perbedaan waktu akustik dan magnetikIni mengintegrasikan teknologi penentuan posisi, pengujian jalur-dibantu dan teknologi lainnya, menyediakan beberapa mode tes dan kaya,informasi cepat yang beragam untuk menyelesaikan lokasi kesalahan kabel secara efisien dan akurat.

Instrumen penunjuk ini cocok untuk rintangan rendah, sirkuit pendek, sirkuit terbuka dan kesalahan pemutusan kabel listrik, kabel koaksial frekuensi tinggi,Kabel lampu jalanan dan kabel terkubur dari berbagai bahan, rantai silang dan media, serta kebocoran resistensi tinggi dan kegagalan flashover resistensi tinggi.

Fitur Utama
5 inci sentuh, LCD kecerahan tinggi yang memastikan visibilitas di bawah sinar matahari
Teknologi penentuan posisi sinkron akustik dan magnetik yang secara otomatis menghitung perbedaan waktu akustik dan magnetik
Nilai gain dan nilai pemicu sinyal akustik dan magnet dapat diatur secara manual untuk beradaptasi dengan berbagai lingkungan
Teknologi pengurangan kebisingan latar belakang dengan pilihan metode penyaringan
Fungsi pengurangan kebisingan latar belakang BNR dan pengurangan kebisingan bisu
Dilengkapi dengan indikasi penyimpangan jalur
Sensor sinyal isolasi fisik multi-lapisan, kelas tahan air IP65
Baterai lithium berkapasitas besar dengan waktu siaga yang panjang, dan pengisi daya cepat
Kecil dan ringan, mudah dioperasikan, dengan antarmuka manusia-mesin yang sederhana
Parameter teknis
Artikel Spesifikasi
Parameter filter All-pass: 100 Hz1600 Hz; low pass: 100 Hz300 Hz; high pass: 160 Hz1600 Hz; bandpass: 200 Hz600 Hz
Peningkatan saluran 8 tingkat diatur
Peningkatan saluran magnetik 8 tingkat diatur
Peningkatan output 16 tingkat (0 ‰ 112 dB)
Impedansi output 350 Ω
Keakuratan penentuan posisi akustik-magnetik Kurang dari 0,1 m
Keakuratan identifikasi jalur Kurang dari 0,5 m
Sumber daya listrik 4 × 18650 baterai lithium standar
Waktu tunggu Lebih dari 8 jam
Suhu lingkungan -25 °C sampai 65 °C; kelembaban relatif ≤ 90%
Prinsip Kerja

Perangkat ini menggunakan metode sinkronisasi akustik-magnetik untuk secara akurat menentukan lokasi kesalahan.Berdasarkan metode penentuan lokasi akustik tradisional dengan deteksi dan penerapan sinyal elektromagnetik tambahan.

Ketika generator tegangan tinggi melakukan debit dampak pada kabel yang rusak, suara yang dihasilkan oleh debit di titik kesalahan ditransmisikan ke tanah.Sinyal suara diambil oleh probe yang sangat sensitifSetelah amplifikasi, suara "pop" terdengar melalui headphone.menggunakan prinsip bahwa medan magnet menyebar jauh lebih cepat dari suara, menentukan jarak titik kesalahan dengan mendeteksi perbedaan waktu antara sinyal elektromagnetik dan sinyal suara.Posisi sensor dipindahkan untuk menemukan titik dengan perbedaan waktu akustik-magnetik terkecil, dan lokasi kesalahan yang tepat berada tepat di bawahnya.

Instrumen penunjuk akustik tradisional umumnya hanya memantau dengan headphone, atau mengandalkan ayunan meter-pointer untuk mengidentifikasi suara pelepasan di titik kesalahan.Karena suara pelepasan menghilang dalam sekejap dan tidak jauh berbeda dari kebisingan lingkunganMetode sinkronisasi akustik-magnetik secara efektif menghindari masalah ini dari metode akustik tradisional.

operasi antarmuka dan pengaturan

Instrumen ini dioperasikan dengan layar sentuh atau dengan kontrol penyesuaian satu tombol.

Pengaturan peningkatan medan magnet (1 ′′ 8 tingkat) dan pengaturan pemicu medan magnet (0 ′′ 99 tingkat)
Pengaturan gain suara (1 ¢8 tingkat) dan pengaturan pemicu suara (0 ¢99 tingkat)
Indikasi probe; pengaturan mode filter (filter all-pass, high-pass, low-pass dan band-pass)
Pengaturan suara bisu; pengaturan BNR (pengurangan kebisingan digital latar belakang)
Pengaturan volume (tingkat 0-16; tingkat 8 direkomendasikan)
Tampilan daya baterai, indikasi jalur, intensitas suara, sinyal elektromagnetik, kekuatan medan magnet, empat set data perbedaan waktu akustik-magnetik (ms) dan tampilan probe

Filter saluran suara memiliki bandwidth standar pabrik 100 Hz ∼ 1600 Hz. Parameter filter yang sesuai dapat dipilih untuk lokasi yang berbeda ∼ misalnya,pada paving keras dekat titik kesalahan filter high-pass melestarikan suara dampak-pengeluaran frekuensi tinggi terbaik, sementara lebih jauh atau di tanah lunak atau pasir filter low-pass cocok.

Catatan:ketika empat set data yang dikumpulkan berada di bawah 30 ms selama tiga kali berturut-turut, ikon muncul di samping sinyal elektromagnetik, menunjukkan bahwa titik kesalahan telah didekati.

Ringkasan Penggunaan Kabel dengan generator tegangan tinggi

Penentuan lokasi sinkronisasi akustik dan magnetik membutuhkan generator sinyal dampak tegangan tinggi yang bekerja dalam keadaan pelepasan periodik.Metode kabel termasuk metode fase-ke-tembok (lebih disukai ketika ada kerusakan isolasi fase-ke-tanah), karena attenuasi suara pelepasan kecil), metode fase-ke-fase (untuk kesalahan fase-ke-fase sederhana tanpa grounding gabungan), dan metode kabel untuk kesalahan pemutusan sederhana.

Memilih area penunjuk

Sebelum penentuan lokasi, jalur kabel harus jelas; jika gambar dan data tidak lengkap, deteksi jalur harus dilakukan dan tanda dibuat.Berdasarkan hasil pengukuran jarak dan mempertimbangkan margin pelat kepala kabel dan medan, lokasi titik kesalahan ditentukan secara kasar, umumnya dalam (nilai pengukuran jarak ± 50 m).Setelah memastikan titik kesalahan ditembus dan siklus pembuangan generator pulsa tegangan tinggi adalah 3 ̇ 5 detik, mulai menunjuk langsung di atas kabel di daerah yang dipilih.

Menentukan langkah-langkah

Hubungkan sensor probe ke jack sensor dan earphone ke jack headphone. di area yang dipilih, letakkan sensor datar di tanah langsung di atas kabel,menunjuk ke arah penataan kabel, dan pilih mode sinkronisasi akustik dan magnetik. Perhatikan bentuk gelombang dan dengarkan dengan headphone untuk mulai menunjuk. Prinsip awal yang disarankan adalah ambang rendah,keuntungan besar dan volume tinggiSetelah mendengar suara dan melihat bentuk gelombang suara dan bentuk gelombang medan magnet, gerakkan probe sensing sekitar setiap 1 ̊2 m dan memantau lebih dari 2 siklus pelepasan di setiap titik.Terus bergerak ke depan sampai suara atau bentuk gelombang tidak lagi bisa didengar atau dilihat dan perbedaan waktu perubahan nilai dari besar ke kecil dan kemudian ke besarSaat menunjuk kembali, tingkatkan ambang, kurangi gain dan kurangi volume,Cari titik di mana suara dan bentuk gelombang adalah yang terbesar dan titik di mana perbedaan waktu adalah yang terkecil.

Tindakan Pencegahan & Kesalahan Umum
Ketika daya baterai di bawah 20%, antarmuka menampilkan simbol petir dan instrumen perlu diisi; baterai yang habis diisi penuh membutuhkan waktu sekitar 4 jam untuk diisi penuh.Lampu pengisi daya merah berarti pengisian dan lampu hijau berarti pengisian selesai.
Sonde adalah komponen sensitif dan tidak boleh dibongkar.
Jika alat tersebut gagal, kirim ke pabrik asli untuk diperbaiki; jangan membongkarnya sesuka hati.
Jangan menggunakan pelarut korosif (seperti pelarut kimia atau alkohol) untuk menghapus LCD; gunakan kain semi kering tanpa serat yang direndam dalam air hangat dan kemudian kain serat mikro kering.
Cobalah untuk tidak menempatkan sensor pada badan kabel untuk penentuan lokasi, karena suara berdetak yang lemah yang terdengar di posisi mana pun dari kabel adalah getaran tegangan listrik dan tidak dapat digunakan untuk penentuan lokasi.
Jika tidak ada sinyal medan magnet yang dapat diuji, periksa daya baterai, pengaturan saluran gain medan magnet, kabel antara host dan probe, dan hidupkan tampilan bentuk gelombang.
Jika tidak ada suara dari headphone saat probe dipasang atau diputar, periksa daya baterai, pengaturan channel gain suara, dan kabel antara host dan probe.
Untuk Siapa?

XHDD503C adalahInstrumen penentuan arah akustika-magnetik yang dibantu jalur untuk jaringan yang rute kabelnya tidak pasti atau tidak terdokumentasiHal ini dibangun untuk kru yang harus mengkonfirmasi jalur kabel dan kemudian menentukan kesalahan dalam pekerjaan yang samadan lokasi di mana gambar dan data rute tidak lengkap, sehingga operator membutuhkan petunjuk penyimpangan jalur bersama dengan perbedaan waktu akustik-magnetik untuk mendekati titik.

Kru yang mencari kesalahan yang bekerja di jaringan kabel yang tua atau kurang terdokumentasi di mana rute itu sendiri harus dikonfirmasi kembali di tempat.
Tim yang menggabungkan deteksi dengan bantuan jalur dengan penunjuk akustik-magnetik dalam satu kali melewati kabel.
Kabel koaksial frekuensi tinggi, kabel lampu jalanan dan spesialis kawat terkubur yang bekerja dengan berbagai bahan, penampang dan media.
Operator yang ingin instrumen secara otomatis menghitung perbedaan waktu akustik-magnetik sehingga titik dapat dinilai berulang kali.
Kru lapangan yang harus menemukan titik suara dan bentuk gelombang terkuat bersama dengan titik perbedaan waktu terkecil untuk mengkonfirmasi lokasi kesalahan.
FAQ

Q1. Apa yang dilakukan XHDD503C?
Ini adalah penunjuk kesalahan kabel yang menggunakan metode sinkronisasi akustik dan magnetik untuk menentukan titik kesalahan kabel listrik.Flashover elektronik dihasilkan oleh generator debit dampak dan diambil dan diperkuat oleh probe, dan titik yang tepat terletak oleh penilaian pendengaran dan visual dalam rentang pengukuran kasar, sementara juga mengumpulkan perbedaan waktu akustik dan magnetik.

Pertanyaan 2: Untuk kerusakan dan kabel apa yang cocok?
Ini cocok untuk resistensi rendah, sirkuit pendek, sirkuit terbuka dan kesalahan pemutusan kabel listrik, kabel koaksial frekuensi tinggi, kabel lampu jalanan dan kabel terkubur dari berbagai bahan,Potongan dan media, serta kebocoran resistensi tinggi dan kegagalan flashover resistensi tinggi.

Q3. Bagaimana metode sinkronisasi akustik-magnetik bekerja?
Hal ini didasarkan pada metode akustik tradisional dengan tambahan deteksi sinyal elektromagnetik.sementara probe built-in menerima sinyal medan magnet dalam waktu nyataKarena medan magnet menyebar jauh lebih cepat dari suara, jarak titik kesalahan ditentukan dari perbedaan waktu antara kedua sinyal;titik dengan perbedaan waktu terkecil berada tepat di atas kesalahan.

P4. Keakuratan dan kondisi kerja apa yang dapat diharapkan?
Akurasi penentuan posisi akustik-magnetik kurang dari 0,1 m dan akurasi identifikasi jalur kurang dari 0,5 m.pada suhu -25 °C sampai 65 °C dan kelembaban relatif ≤ 90%, dan sensor tahan air hingga IP65.

P5. Apa yang harus diperhatikan, dan apa yang termasuk?
Muatkan instrumen ketika daya baterai kurang dari 20% (sekitar 4 jam untuk pengisian penuh); jangan membongkar probe atau instrumen; bersihkan LCD hanya dengan kain bebas serat semi kering;dan menghindari menempatkan sensor pada tubuh kabelPaket ini mencakup kabel kesalahan locator, headphone, probe (dengan batang koneksi, kepala probe dan tiga cakar), 7-inti sinyal garis, pengisi daya dan multifunctional kunci bunga,dengan garansi gratis satu tahun dan perawatan seumur hidup dan layanan teknis
