Pencari kesalahan kabel
>

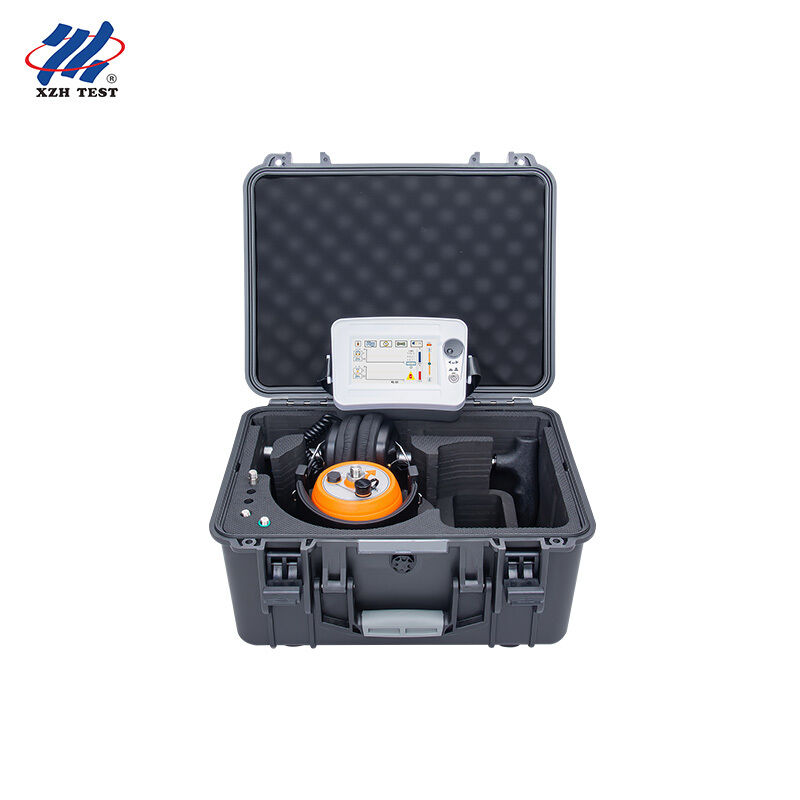

Cable Fault Pinpointer. Probe Digital Akustik Sinkronisasi Magnetik dengan Fault Prompt. XHDD503C+

Cable Fault Pinpointer. Probe Digital Akustik Sinkronisasi Magnetik dengan Fault Prompt. XHDD503C+

Rincian produk:
Tempat asal: Xi'an, Shaanxi, Tiongkok
Nama merek: XZH TEST
Sertifikasi: ISO/CE
Nomor model: XHDD503C+
Informasi Rinci
Tempat asal:
Xi'an, Shaanxi, Tiongkok
Nama merek:
XZH TEST
Sertifikasi:
ISO/CE
Nomor model:
XHDD503C+
Menyoroti:

High Light

Menyoroti:

Point Finder Cable Fault Locator

,

TDR Cable Fault Locator

,

Underground Cable Fault Detection

Trading Information
Kuantitas min Order:
1 unit
Harga:
Dapat dinegosiasikan
Kemasan rincian:
Kemasan kayu
Waktu pengiriman:
5-8 hari kerja
Syarat-syarat pembayaran:
T/T
Menyediakan kemampuan:
3000unit/tahun
Deskripsi Produk
Ringkasan Produk

XHDD503C+ Cable Fault Pinpointer menggunakan prinsip sinkronisasi akustik-magnetik pengambilan getaran dan induksi elektromagnetik untuk menentukan lokasi spesifik kesalahan kabel.Sebuah generator pulsa tegangan tinggi menginduksi flashover debit di titik kesalahanGelombang getaran yang dihasilkan, gelombang suara dan gelombang elektromagnetik dikumpulkan oleh probe khusus instrumen, diproses secara cerdas oleh unit utama,dan bentuk gelombang kesalahan dan suara keluar dan ditampilkanAkhirnya, penguji menggunakan pendengaran dan penglihatan untuk menentukan lokasi yang tepat dari kesalahan, menyelesaikan tugas dengan tepat menemukan titik kesalahan kabel "langsung di atas kabel,dalam kisaran yang diukur secara kasar".

Lokator ini cocok untuk mendeteksi kerusakan resistensi rendah, sirkuit pendek, sirkuit terbuka dan sirkuit putus di berbagai kabel listrik, kabel koaksial dan kabel tegangan rendah dari tingkat tegangan yang berbeda,Bagian dan media, serta kebocoran dan flashover high resistance fault.

Fitur Utama
Layar sentuh LCD dengan kecerahan tinggi (480 × 850, 350 nits) yang memastikan visibilitas bahkan di bawah sinar matahari
Teknologi penentuan posisi sinkron akustik-magnetik yang secara otomatis menghitung perbedaan waktu akustik-magnetik
Nilai gain dan pemicu sinyal suara dengan fungsi pengaturan otomatis dan manual
Teknologi pengurangan kebisingan latar belakang dengan berbagai pilihan penyaringan
Fungsi pengurangan kebisingan latar belakang BNR dan pengurangan kebisingan bisu
Indikasi penyimpangan jalur dan fungsi perintah titik kesalahan yang mendekati
Sensitivitas tinggi, tahan kebisingan, satelit penunjuk digital penuh
Sensor sinyal isolasi fisik multi-lapisan, rating tahan air IP65
Baterai lithium berkapasitas tinggi dengan waktu siaga yang sangat panjang, dan pengisi daya cepat
Kompak dan ringan, mudah dioperasikan, dengan antarmuka manusia-mesin yang sederhana
Parameter teknis
Artikel Spesifikasi
Parameter penyaringan Penarikan penuh: 100 Hz~1600 Hz; pita pita: 200 Hz~600 Hz; pita rendah: 100 Hz~300 Hz; pita tinggi: 160 Hz~1600 Hz
Pengaturan saluran 8 tingkat sinyal suara dan magnetik diatur; ambang sinyal pemicu diatur dari 0 sampai 99 tingkat
Output suara Peningkatan: 16 tingkat (0 ‰ 112 dB); impedansi: 350 Ω
Jangkauan deteksi 0.00 ¢ 99.99 ms
Metode penyaringan Filter superposisi orde kelima
Keakuratan deteksi Posisi ≤ 0,1 m; jalur ≤ 0,5 m
Sumber daya kerja 3.7 V3200 AH18650 sel baterai × 4
Waktu tunggu Lebih dari 8 jam
Suhu lingkungan -25 °C sampai 65 °C; kelembaban relatif ≤ 90%
Prinsip Kerja

Perangkat ini menggunakan metode sinkronisasi akustik-magnetik untuk lokasi kesalahan yang tepat,berdasarkan metode lokalisasi akustik tradisional dengan deteksi dan aplikasi sinyal elektromagnetik tambahan.

Ketika generator tegangan tinggi melepaskan melalui kabel yang rusak, suara yang dihasilkan oleh debit di titik kesalahan ditransmisikan ke tanah.Sinyal suara diambil oleh probe yang sangat sensitif, diperkuat, dan kemudian didengarkan dengan headphone, di mana suara "pop" terdengar.Menggunakan prinsip bahwa kecepatan penyebaran medan magnet jauh lebih tinggi dari kecepatan suara, ia menentukan jarak ke titik kesalahan dengan mendeteksi perbedaan waktu antara sinyal elektromagnetik dan suara.titik dengan perbedaan waktu akustik-magnetik terkecil ditemukan; lokasi yang tepat dari kesalahan berada di bawah titik ini.

Instrumen lokasi kesalahan akustik tradisional biasanya hanya mengandalkan headphone atau gerakan penunjuk meter untuk membedakan suara pelepasan di titik kesalahan.Karena suara pelepasan adalah sementara dan tidak dapat dibedakan dari kebisingan lingkunganMetode sinkronisasi akustik-magnetik secara efektif menghindari masalah ini.

Antarmuka Operasi & Pengaturan

Instrumen ini menawarkan dua mode operasi: operasi layar sentuh dan operasi satu tombol.Antarmuka pengguna mencakup area tampilan bentuk gelombang (bentuk gelombang suara dan bentuk gelombang medan magnet) dan area pengaturan parameter.

Pengaturan pemicu medan magnet (0 ¢ 99 tingkat) dan pengaturan peningkatan medan magnet (1 ¢ 8 tingkat)
Pengaturan pemicu suara (tingkat 099) dan pengaturan gain suara (tingkat 1 8), dengan pengaturan otomatis atau manual
Indikator probe; pengaturan modus penyaringan (penyaringan full-pass, high-pass, low-pass dan band-pass)
Pengaturan suara bisu; pengaturan BNR (pengurangan kebisingan digital latar belakang)
Pengaturan volume (tingkat 0-16; 8 tingkat sesuai dengan 84 dB dan 12 tingkat dengan 108 dB)
Tampilan tingkat baterai, indikasi jalur, intensitas suara, sinyal elektromagnetik, kekuatan medan magnet, empat set data perbedaan waktu akustik-magnetik (ms) dan tampilan probe

Filter saluran suara memiliki bandwidth default 100 Hz ∼1600 Hz. Parameter filter yang sesuai dapat dipilih untuk lokasi yang berbeda, misalnya,pada permukaan keras dekat dengan titik kesalahan filter high-pass melestarikan suara dampak-pengeluaran frekuensi tinggi terbaik, sementara lebih jauh atau di tanah longgar atau pasir filter low-pass cocok.

Catatan:ketika empat set data yang dikumpulkan berada di bawah 30 ms selama tiga kali berturut-turut, ikon ditampilkan di samping sinyal elektromagnetik, yang menunjukkan bahwa titik kesalahan mendekati.

Ringkasan Penggunaan Kabel dengan generator tegangan tinggi

Penentuan lokasi membutuhkan generator sinyal impuls tegangan tinggi yang bekerja dalam keadaan pelepasan periodik.Metode kabel termasuk metode fase-kabel-ke-tulang baja (lebih disukai ketika ada kerusakan isolasi utama fase-ke-tanah), karena attenuasi suara pelepasan lebih kecil), metode fase-ke-fase (untuk kesalahan fase-ke-fase sederhana tanpa grounding), dan metode kabel untuk kesalahan sirkuit terbuka sederhana.

Memilih area penunjuk

Sebelum penentuan lokasi, rute kabel harus terlebih dahulu didefinisikan dengan jelas; jika gambar tidak lengkap, eksplorasi rute harus dilakukan dan rute harus ditandai.Berdasarkan hasil pengukuran jarak dan mempertimbangkan margin dan medan gulungan kepala kabel, lokasi kesalahan ditentukan secara kasar, umumnya dalam ± 50 m dari nilai pengukuran jarak kasar.Setelah memastikan titik kesalahan ditusuk dan siklus debit dari generator pulsa tegangan tinggi adalah dalam 3 ∼ 5 detik, penunjuk dimulai langsung di atas kabel dalam area yang dipilih.

Menentukan langkah-langkah

Mengumpulkan probe dan menghubungkannya ke port sensor, dan menghubungkan headphone ke port headphone. di daerah yang dipilih, menempatkan sensor datar di tanah langsung di atas kabel,menunjuk ke arah penataan kabel, dan perhatikan bentuk gelombang saat mendengarkan dengan headphone.Ketika suara dan suara / bentuk gelombang magnetik didengar dan dilihat, gerakkan probe sensor setiap 1 ̊2 m dan dengarkan di setiap titik selama setidaknya dua siklus pelepasan.Lanjutkan sampai tidak ada suara terdengar dan tidak ada bentuk gelombang terlihat lagi dan perbedaan waktu berubah dari besar ke kecil dan kembali ke besarSaat memindahkan, gunakan ambang batas yang lebih tinggi, keuntungan yang lebih rendah dan volume yang lebih rendah.dan cari titik di mana suara dan bentuk gelombang berada pada maksimum mereka bersama dengan titik di mana perbedaan waktu adalah pada minimum bertepatan keduanya adalah titik kesalahan.

Tindakan Pencegahan & Kesalahan Umum
Ketika tingkat baterai di bawah 20%, antarmuka menampilkan simbol petir dan instrumen perlu diisi; baterai yang benar-benar habis membutuhkan waktu sekitar 4 jam untuk diisi penuh.Lampu pengisi daya merah berarti pengisian dan lampu hijau berarti pengisian selesai.
Sonde adalah elemen sensitif dan tidak boleh dibongkar.
Jika alat tersebut tidak berfungsi dengan baik, segera hubungi produsen; jangan membongkarnya sesuka hati.
Jangan menggunakan pelarut korosif (seperti pelarut kimia atau alkohol) untuk menghapus LCD; gunakan kain semi kering, bebas bulu yang direndam dalam air hangat dan kemudian kain serat mikro kering.
Jangan menempatkan sensor secara langsung pada badan kabel untuk penentuan lokasi,sebagai suara berderak lemah terdengar di mana saja pada kabel adalah getaran yang disebabkan oleh tegangan listrik dari debit instan dari arus besar, atau pelepasan lemah dari oksida atau karat di kabel armor tumpang tindih, dan tidak dapat digunakan untuk penunjuk.
Jika tidak ada sinyal medan magnet yang dapat diuji, periksa daya baterai, pengaturan saluran peningkatan medan magnet, koneksi antara unit utama dan probe, dan periksa kembali bahwa jalurnya benar.
Jika tidak ada suara dari headphone ketika probe diposisikan atau ditekan, periksa daya baterai, peningkatan pengaturan volume, koneksi antara unit utama dan probe,dan koneksi antara host dan headset.
Untuk Siapa?

XHDD503C+ adalahAlat penunjuk digital yang dapat beradaptasi sendiri untuk pekerjaan pemeliharaan kabel rutin di mana kemudahan penggunaan dan kelanjutan penting. Dengan pengatur suara gain / pemicu otomatis dan jelas mendekati-salah titik prompt,Hal ini dibangun untuk tim campuran pengalaman yang ingin instrumen untuk beradaptasi dengan situs sendiri sehingga operator yang kurang berpengalaman masih dapat membuat panggilan percaya diri, dan operator berpengalaman dapat bekerja lebih cepat pada frekuensi tinggi, pekerjaan sehari-hari.

Tim O&M rutin yang secara teratur mengidentifikasi kesalahan kabel dan menghargai alur kerja yang konsisten dan dapat diulang.
Kru pengalaman campuran di mana operator yang kurang berpengalaman bergantung pada penyesuaian gain / pemicu otomatis dan perintah titik kesalahan yang mendekati.
Kabel listrik, kabel koaksial dan kabel tegangan rendah bekerja pada tingkat tegangan yang berbeda, penampang dan media.
Kru yang menangani kegagalan resistensi rendah, sirkuit pendek, sirkuit terbuka dan sirkuit rusak, serta kebocoran dan flashover kesalahan resistensi tinggi.
Tim lapangan yang menginginkan kompak, sepenuhnya digital probe tahan suara dengan petunjuk penyimpangan jalur dan perlindungan IP65.
FAQ

Q1. Apa yang dilakukan XHDD503C+?
Ini adalah penunjuk kesalahan kabel yang menggunakan prinsip sinkronisasi akustik-magnetik pengambilan getaran dan induksi elektromagnetik untuk menentukan lokasi spesifik kesalahan kabel.Probe mengumpulkan getaran, gelombang suara dan elektromagnetik yang dibuat oleh pelepasan flashover di kesalahan, dan unit utama secara cerdas memproses dan menampilkan bentuk gelombang kesalahan dan suara,sehingga penguji dapat menentukan kesalahan dengan pendengaran dan penglihatan.

Pertanyaan 2: Untuk kerusakan dan kabel apa yang cocok?
Ini cocok untuk mendeteksi kerusakan resistensi rendah, sirkuit pendek, sirkuit terbuka dan sirkuit putus di kabel listrik, kabel koaksial dan kabel tegangan rendah dari tingkat tegangan yang berbeda,Potongan dan media, serta kebocoran dan flashover high-resistance fault.

T3. Apa yang membuatnya menonjol dalam penggunaan sehari-hari?
Ini secara otomatis menghitung perbedaan waktu akustik-magnetik, menawarkan otomatis dan manual suara gain / pemicu pengaturan,dan memberikan petunjuk penyimpangan jalur ditambah prompt titik kesalahan mendekat, membantu operator mengkonfirmasi titik dengan cepat bahkan ketika situs berisik.

P4. Keakuratan dan kondisi kerja apa yang dapat diharapkan?
Keakuratan deteksi adalah ≤ 0,1 m untuk posisi dan ≤ 0,5 m untuk jalur, dengan rentang deteksi 0,00~99,99 ms. Ini berjalan pada 4 × 3,7 V~3200 AH~18650 sel baterai dengan lebih dari 8 jam keadaan siaga,pada suhu -25 °C sampai 65 °C dan kelembaban relatif ≤ 90%, dan sensor tahan air hingga IP65.

P5. Apa yang harus diperhatikan, dan apa yang termasuk?
Muatkan instrumen ketika tingkat baterai di bawah 20% (sekitar 4 jam untuk pengisian penuh); jangan membongkar probe atau instrumen; bersihkan LCD hanya dengan kain semi kering bebas bulu;dan tidak menempatkan sensor langsung pada tubuh kabelPaket ini mencakup kabel kesalahan locator, headphone, probe (dengan batang koneksi, dasar, pin tanah, konektor probe dan konektor disk), 7-core sinyal terlindung kabel,pengisi daya dan kunci multi-fungsi, dengan garansi satu tahun dan perawatan seumur hidup dan layanan teknis
