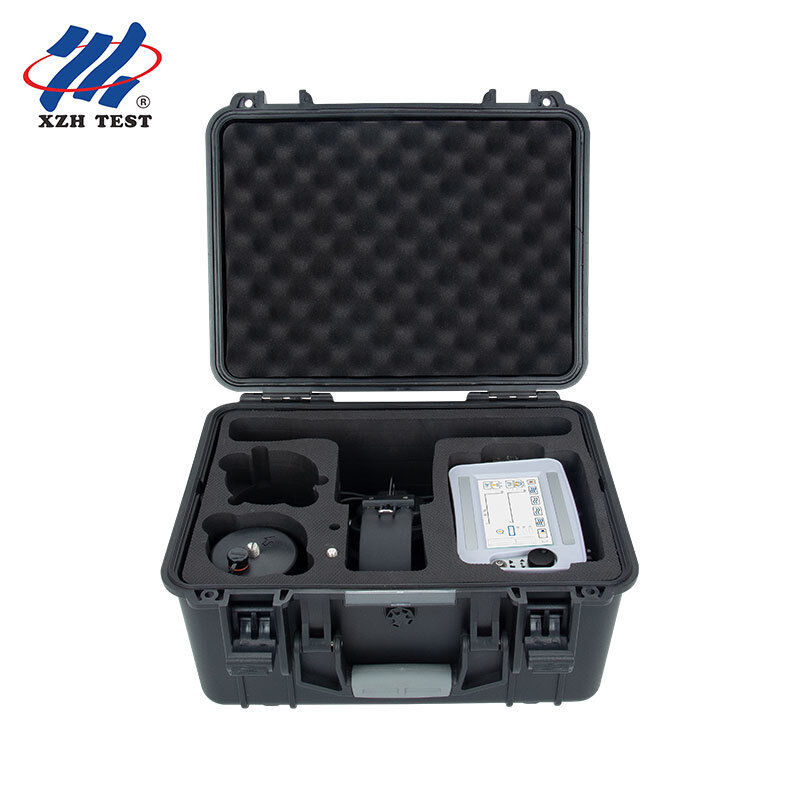

Cable Fault Pinpointer | Sinkronisasi Magnetik Akustik Instrumen Penunjuk Layar Sentuh 5 inci | XHDD503B

XHDD503B Cable Fault Pinpointer menggunakan metode sinkronisasi akustik dan magnetik untuk menentukan titik kesalahan kabel listrik.diambil dan diperkuat oleh probe yang sesuai, dan lokasi yang tepat dari titik kesalahan ditentukan oleh penilaian pendengaran dan visual.Ini menyelesaikan posisi yang tepat dari titik kesalahan kabel dalam rentang pengukuran kasar dan mengumpulkan perbedaan waktu akustik dan magnetik, mengintegrasikan teknologi penentuan posisi dan pengujian yang dibantu jalur untuk menyediakan beberapa mode pengujian dan informasi cepat yang kaya dan beragam untuk lokasi kesalahan kabel yang efisien dan akurat.

Instrumen penunjuk ini cocok untuk rintangan rendah, sirkuit pendek, sirkuit terbuka dan kesalahan pemutusan kabel listrik, kabel koaksial frekuensi tinggi,Kabel lampu jalanan dan kabel terkubur dari berbagai bahan, rantai silang dan media, serta kebocoran resistensi tinggi dan kegagalan flashover resistensi tinggi.

Perangkat ini menggunakan metode sinkronisasi akustik-magnetik untuk menentukan lokasi kesalahan dengan akurat,Berdasarkan metode penentuan lokasi akustik tradisional dengan deteksi dan penerapan sinyal elektromagnetik tambahan.

Ketika generator tegangan tinggi melakukan debit dampak pada kabel yang rusak, suara yang dihasilkan oleh debit di titik kesalahan ditransmisikan ke tanah.Sinyal suara diambil oleh probe yang sangat sensitifSetelah amplifikasi, suara "pop" terdengar melalui headphone.menggunakan prinsip bahwa medan magnet menyebar jauh lebih cepat dari suara, menentukan jarak titik kesalahan dengan mendeteksi perbedaan waktu antara sinyal elektromagnetik dan sinyal suara.Posisi sensor dipindahkan untuk menemukan titik dengan perbedaan waktu akustik-magnetik terkecil, dan lokasi kesalahan yang tepat berada di bawahnya.

Instrumen penunjuk akustik tradisional umumnya hanya memantau dengan headphone, atau mengandalkan ayunan meter-pointer untuk mengidentifikasi suara pelepasan di titik kesalahan.Karena suara pelepasan menghilang dalam sekejap dan tidak jauh berbeda dari kebisingan lingkunganMetode sinkronisasi akustik-magnetik secara efektif menghindari masalah ini.

Mode penunjuk instrumen adalah mode akustik dan magnetik:itu secara otomatis menampilkan suara dan sinyal medan magnet bentuk gelombang dan secara otomatis menghitung perbedaan waktu dari sinyal akustik dan magnetik. Hal ini dioperasikan oleh layar sentuh atau oleh kontrol penyesuaian satu tombol. antarmuka operasi mencakup area tampilan bentuk gelombang dan area penyesuaian parameter.

Filter saluran suara memiliki bandwidth standar pabrik 100 Hz ∼ 1600 Hz. Parameter filter yang sesuai dapat dipilih untuk lokasi yang berbeda ∼ misalnya,pada penutup tanah keras (seperti di bawah semen dan lempengan batu) komponen frekuensi tinggi mendominasi, sementara di pantai atau lapisan tanah komponen frekuensi rendah mendominasi.

Penentuan lokasi sinkronisasi akustik dan magnetik membutuhkan generator sinyal dampak tegangan tinggi yang bekerja dalam keadaan pelepasan periodik.Metode kabel termasuk metode fase-ke-tembok (lebih disukai ketika ada kerusakan isolasi fase-ke-tanah), karena attenuasi suara pelepasan kecil), metode fase-ke-fase (untuk kesalahan fase-ke-fase sederhana tanpa grounding gabungan), dan metode kabel untuk kesalahan pemutusan sederhana.

Sebelum penentuan lokasi, jalur kabel harus terlebih dahulu didefinisikan dengan jelas; jika data gambar tidak lengkap, jalur harus dideteksi dan ditandai.Menurut hasil pengukuran jarak dan mempertimbangkan margin gulungan kepala kabel dan medan, lokasi titik kesalahan ditentukan secara kasar, umumnya dalam (nilai pengukuran jarak kasar ± 50 m).Setelah memastikan titik kesalahan ditembus dan siklus pembuangan generator pulsa tegangan tinggi adalah 3 ̇ 5 detik, mulai menunjuk langsung di atas kabel di daerah yang dipilih.

Hubungkan sensor probe penunjuk ke soket sensor dan earphone ke soket earphone. di area yang dipilih, letakkan sensor datar di tanah langsung di atas kabel,menunjuk ke arah penataan kabel, pilih mode sinkronisasi akustik-magnetik, dan amati bentuk gelombang saat mendengarkan dengan headphone.Ketika suara dan suara / bentuk gelombang magnetik didengar dan dilihat, gerakkan probe sensor setiap 1 ̊2 m dan memantau lebih dari 2 siklus pelepasan di setiap titik.Terus bergerak ke depan sampai suara dan bentuk gelombang tidak lagi bisa didengar atau dilihat dan perbedaan waktu berubah dari besar ke kecil dan kembali ke besarKetika memposisikan kembali, meningkatkan ambang, mengurangi keuntungan dan menurunkan volume,dan cari titik di mana suara dan bentuk gelombang adalah yang terbesar bersama dengan titik di mana perbedaan waktu adalah yang terkecil.
