Kabel Fault Pinpointer Sinkronisasi Magnetik Akustik 5 Inci LCD Sentuh IP65 Probe XHDD503C

Pengantar Produk

XHDD503C Cable Fault Pinpointer adalah instrumen sinkronisasi akustik-magnetik presisi yang dirancang untuk secara akurat menemukan titik gangguan kabel listrik bawah tanah dalam rentang pengukuran kasar. Alat ini menangkap dan memperkuat suara pelepasan dan sinyal elektromagnetik yang dihasilkan oleh generator impuls tegangan tinggi di titik gangguan, kemudian menghitung perbedaan waktu akustik-magnetik untuk memandu operator ke lokasi gangguan yang tepat dengan akurasi kurang dari 0,1m.

Berbeda dengan pinpointer akustik tradisional yang hanya mengandalkan pengalaman dan pendengaran operator, XHDD503C secara bersamaan menangkap sinyal medan akustik dan magnetik, menampilkan perbedaan waktu secara visual pada LCD sentuh 5 inci, dan menggunakan pengurangan kebisingan digital BNR untuk menyaring gangguan sekitar — memungkinkan bahkan teknisi yang kurang berpengalaman untuk menemukan gangguan dengan cepat dan andal dalam kondisi lapangan.

• Sinkronisasi Akustik-Magnetik: Secara otomatis menghitung perbedaan waktu antara sinyal elektromagnetik dan akustik. Semakin kecil perbedaan waktu, semakin dekat Anda ke titik gangguan — ditampilkan secara real-time di layar.
• Akurasi Pinpoint 0,1m: Akurasi penentuan posisi kurang dari 0,1m; akurasi identifikasi jalur kurang dari 0,5m. Memenuhi standar DL/T 849.2-2019 dan GB/T 18268.1 untuk peralatan uji lapangan industri.
• LCD Sentuh 5 inci yang Dapat Dibaca di Bawah Sinar Matahari (800nit): Layar sentuh kapasitif resolusi 854×480 tetap terlihat jelas di bawah sinar matahari langsung. Antarmuka sentuh intuitif dengan operasi alternatif satu kenop.
• Pengurangan Kebisingan Digital BNR: Teknologi Pengurangan Kebisingan Latar Belakang bawaan dengan mode senyap. Saat operator memegang gagang, host langsung mengaktifkan senyap untuk mencegah kerusakan kebisingan selama penggunaan yang lama.
• 4 Mode Filter: All-pass (100–1600Hz), Low-pass (100–300Hz), High-pass (160–1600Hz), dan Band-pass (200–600Hz). Beradaptasi dengan kondisi tanah yang berbeda — dari trotoar keras hingga pasir lunak — untuk kejernihan sinyal yang optimal.
• Probe Tahan Air IP65: Sensor isolasi fisik berlapis-lapis dengan peringkat IP65. Bekerja dengan andal di parit basah, kondisi hujan, dan lingkungan konstruksi berdebu.
• Indikasi Penyimpangan Jalur: Panduan jalur kiri/kanan real-time di layar. Instrumen menunjukkan apakah probe berada di kiri atau kanan jalur kabel, membantu operator mengoreksi rute jalan mereka dengan cepat.
• Amplifikasi Penguatan Sinyal 500.000×: Penguatan output 16 tingkat (0–112dB) secara efektif menangkap sinyal pelepasan akustik dan magnetik yang lemah dari gangguan yang terkubur dalam atau impedansi tinggi.
• Daya Tahan Baterai 8+ Jam: Ditenagai oleh 4×18650 baterai lithium berkapasitas tinggi dengan pengisi daya cepat khusus. Operasi luar ruangan sepanjang hari dengan sekali pengisian daya.

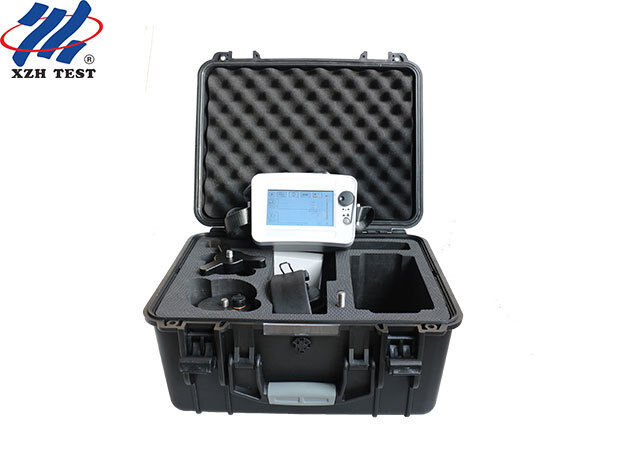

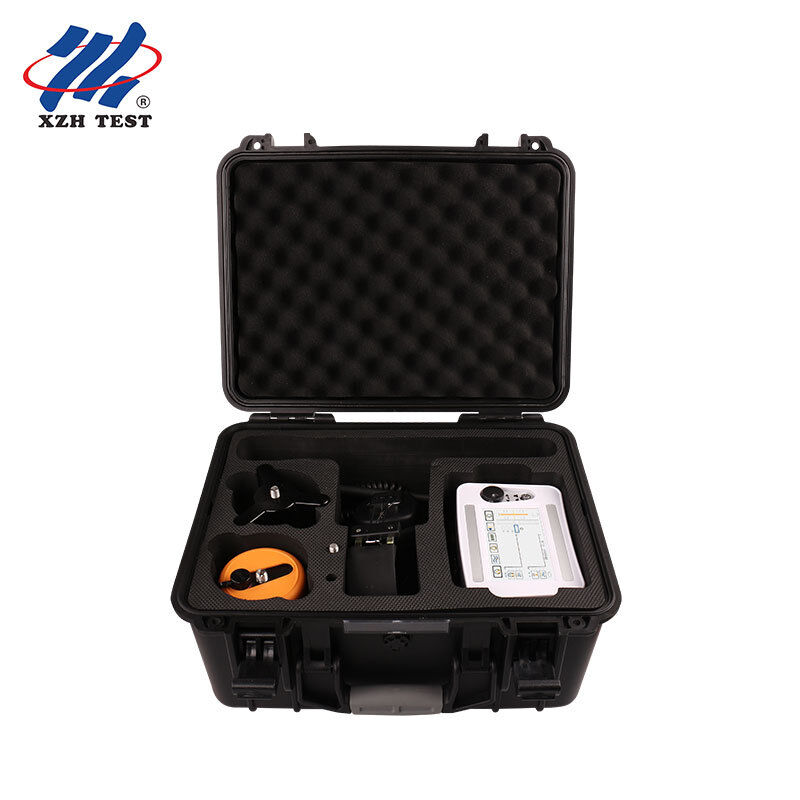

• Kit Lapangan Lengkap: Termasuk host pinpointer, probe dengan batang penghubung dan dasar tripod, kabel sinyal 7-inti, headset pemantau peredam bising, pengisi daya cepat, kunci pas multifungsi, dan kasing penyimpanan tahan guncangan portabel.

XHDD503C menggunakan metode sinkronisasi akustik-magnetik — sebuah kemajuan signifikan dibandingkan penentuan posisi akustik saja secara tradisional. Ketika generator impuls tegangan tinggi melepaskan muatan di titik gangguan, dua sinyal dihasilkan secara bersamaan: sinyal akustik (suara "pop" yang merambat melalui tanah) dan sinyal elektromagnetik (merambat hampir seketika melalui kabel). Probe instrumen menangkap kedua sinyal secara real-time. Karena propagasi elektromagnetik jauh lebih cepat daripada suara, celah waktu antara kedua sinyal secara langsung berkorelasi dengan jarak dari gangguan. Dengan terus memantau perbedaan waktu ini dan memindahkan probe ke tempat di mana ia mencapai minimum, operator menentukan lokasi gangguan yang tepat.

Metode tradisional sepenuhnya mengandalkan telinga operator untuk membedakan suara pelepasan singkat dari kebisingan sekitar — sebuah keterampilan yang membutuhkan pengalaman bertahun-tahun. XHDD503C menghilangkan ketergantungan ini dengan menyediakan tampilan bentuk gelombang visual, pembacaan perbedaan waktu, dan panduan penyimpangan jalur, membuat penentuan posisi gangguan andal bahkan untuk operator dengan pengalaman lapangan terbatas.

• Host XHDD503C Cable Fault Pinpointer
• Probe dengan batang penghubung dan dasar tripod
• Kabel sinyal 7-inti
• Headset pemantau peredam bising
• Pengisi daya cepat (AC 220V)
• Kunci pas multifungsi
• Kasing pembawa tahan guncangan portabel

Garansi gratis 12 bulan untuk masalah kualitas produk sejak tanggal pembelian. Pemeliharaan seumur hidup dan dukungan teknis. Bersertifikat CE dan ISO. Hubungi kami untuk konsultasi teknis atau persyaratan konfigurasi khusus.
