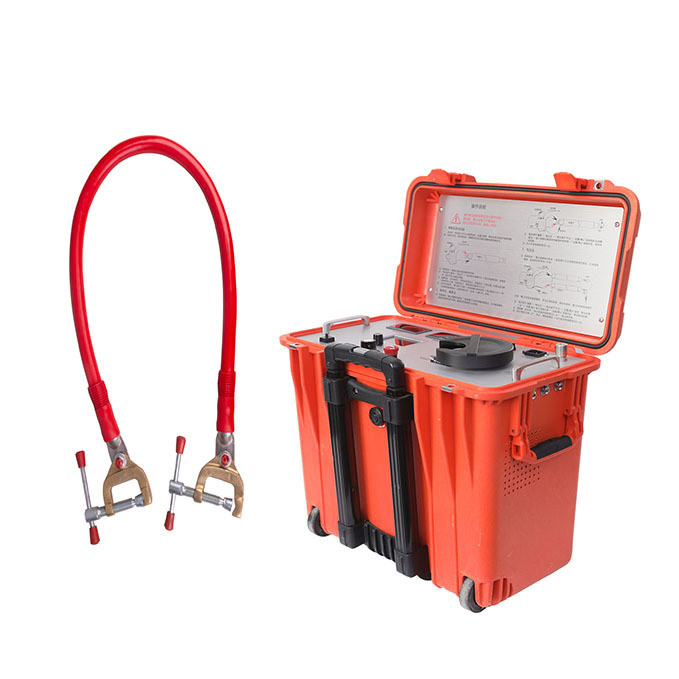

XHSC-60Q adalah Jembatan Cerdas Lokasi Kerusakan Kabel yang mengintegrasikan kemampuan bakar dan jembatan cerdas. Perangkat ini memiliki tegangan terukur 60kV dan arus hubung singkat 600mA dalam mode bakar, memungkinkan konversi cepat dari kerusakan resistansi tinggi menjadi resistansi rendah. Jembatan cerdas beroperasi pada 600mA, meningkatkan presisi lokasi kerusakan. Perangkat ini sangat efektif untuk lokasi kerusakan isolasi pada sistem kabel tegangan tinggi, bagian besar, dan panjang yang kompleks, seperti yang memiliki terminal GIS dan interkoneksi silang. Perangkat ini memungkinkan lokasi kerusakan yang cepat tanpa perlu melepas sakelar GIS atau interkoneksi silang.
Jembatan cerdas lokasi kerusakan kabel dapat digunakan untuk menemukan semua kerusakan isolasi dan selubung kabel kecuali beberapa kerusakan jalur pendek.
Fitur:
1.Peralatan mengadopsi catu daya switching untuk membentuk sumber arus konstan tegangan tinggi, tegangan tinggi dan arus stabil.
2.Modul deteksi jembatan terintegrasi dengan layar LCD besar pada potensial tinggi. Tombol operasi pada panel berada pada potensial ground dan jembatan dioperasikan melalui batang isolasi.
3.Kabel pengukur tegangan tinggi empat inti yang dibuat khusus dengan pelindung, lapisan pelindung jaring tembaga dikepang terhubung ke ground dengan andal dan aman digunakan. Metode pengukuran resistansi empat ujung menghindari kesalahan resistansi timbal.
4.Sumber arus konstan tegangan tinggi dan jembatan terintegrasi dalam kotak plastik tarik portabel. Tegangan tinggi, ringan, mudah dioperasikan.
5.Metode jembatan tidak memiliki titik buta dibandingkan dengan metode pantulan gelombang, dan sangat cocok untuk menentukan titik putus kabel pendek dan dekat ujung.
6.Tegangan tinggi dan arus tinggi sangat cocok untuk lokasi kerusakan isolasi dan selubung sistem kabel tegangan tinggi yang kompleks dengan panjang dan bagian besar.
Parameter Teknis
| Mode bakar |
Tegangan output |
0~60kV Dapat disesuaikan terus menerus |
| Arus hubung singkat dalam mode bakar |
400mA |
| Model jembatan |
Tegangan output |
0~4kV Dapat disesuaikan terus menerus |
| Arus hubung singkat dalam jembatan |
750mA |
| Layar LCD |
Layar Warna TFT 3,5 inci |
| Akurasi penentuan posisi |
±(0,2%·L+1)m |
| Rentang pengujian |
1~50000m |
| Papan operasi |
Operasi satu tombol |
| Catu daya |
220V AC±10%,50Hz(60Hz) |
| Daya |
2kVA, Catu daya generator (lebih dari 2kW) |
| Berat |
29kg |
| Dimensi (panjang × lebar × tinggi) |
30cm´46cm´50cm |
| Suhu operasi |
-10ºC~+55ºC |
DAFTAR KEMASAN
| nomor seri |
nama |
jumlah |
| 1 |
Badan utama jembatan lokasi kerusakan kabel |
1 |
| 2 |
Kotak uji jembatan |
1 |
| 3 |
Sekering cadangan (10A, 5×20) |
5 |
| 4 |
Paket aksesori |
1 |
| 5 |
Aksesori tas aksesori |
|
| 5.1 |
Kabel uji penentuan posisi jembatan |
1 |
| 5.2 |
Kabel output sumber bakar |
1 |
| 5.3 |
Hubung singkat resistansi rendah penentuan posisi jembatan |
1 |
| 5.4 |
Kabel pendek khusus untuk penentuan posisi jembatan |
1 |
| 5.5 |
Kabel ground khusus |
1 |
| 5.6 |
Kabel ground batang pembuangan |
1 |
| 5.7 |
kabel daya |
1 |
| 5.8 |
batang pembuangan |
1 |
|
Aksesori opsional |
|
|
Kabel hubung singkat resistansi rendah 10m
(dapat digunakan untuk kabel 110kV~220kV) |
1 |
|
Kit pemecah kabel |
1 |
