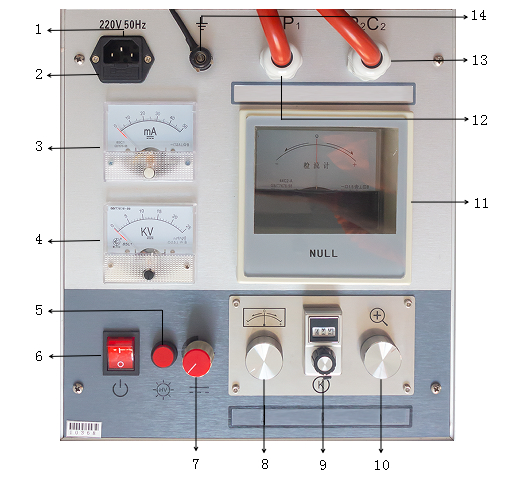

Pelacak kerusakan kabel tegangan tinggi menggunakan prinsip jembatan MURRAY untuk secara akurat menemukan titik kerusakan dan titik cacat resistansi isolasi rendah pada kabel dan kawat setelah pemasangan, dan juga efektif untuk mengidentifikasi titik cacat pada fasilitas produksi kabel. Peralatan ini menggunakan catu daya switching untuk menghasilkan sumber arus konstan tegangan tinggi, yang ditandai dengan tegangan tanpa beban 15KV dan arus hubung singkat 50mA. Penguat sensitivitas tinggi dan galvanometer memberikan indikasi keseimbangan yang presisi, sementara potensiometer proporsional membentuk jembatan keseimbangan. Seluruh sistem ditempatkan pada potensial tinggi, dengan kabel pengukuran karet tegangan tinggi dua inti yang dirancang khusus yang menggunakan metode pengukuran resistansi empat terminal untuk mengurangi kesalahan yang disebabkan oleh resistansi timbal. Lapisan pelindung jalinan kabel memastikan grounding yang andal. Untuk keselamatan operasional, tombol operasi panel kontrol terletak pada potensial rendah, dan jembatan dioperasikan menggunakan batang isolasi. Sumber arus konstan tegangan tinggi dan jembatan ditempatkan dalam kotak paduan aluminium portabel, yang memastikan tegangan tinggi, bobot ringan, pengoperasian yang nyaman, dan penggunaan yang aman. Jika dibandingkan dengan metode pantulan gelombang, metode keseimbangan jembatan bebas dari area buta dan sangat menguntungkan untuk menentukan titik kerusakan pada kabel pendek dan di dekat ujung kabel, dengan manfaat tambahan kemudahan pengoperasian.

Fitur



Tegangan keluaran dapat disesuaikan;
Frekuensi kejut dapat disesuaikan;
Dengan perlindungan arus berlebih;
Tidak ada area buta dalam rentang pengujian;
Penyesuaian frekuensi sinyal;
Perlindungan nol.
 Jembatan tegangan tinggi sangat cocok untuk
1. Titik kerusakan resistansi tinggi kabel setelah pemasangan, terutama titik kerusakan resistansi tinggi linier yang sulit dibakar menjadi resistansi rendah, seperti kerusakan resistansi tinggi linier sambungan tengah kabel.
2. Titik kerusakan tipe flashover. Setelah kerusakan, sumber arus konstan dapat mempertahankan busur, arus stabil mengalir melalui jembatan, dan jembatan memiliki sensitivitas yang cukup.
3. Titik cacat yang belum rusak tetapi memiliki resistansi rendah, seperti titik cacat isolasi yang memiliki nilai resistansi rendah pada kabel tetapi tidak rusak di bawah tegangan operasi ditemukan dengan menggunakan megohmmeter.
Karena karakteristik di atas, jembatan tegangan tinggi sangat cocok untuk pengguna berikut:
Tim yang terlibat dalam penentuan posisi profesional: seperti kelas perbaikan dan uji coba kabel untuk biro pasokan listrik besar dan menengah serta perusahaan listrik skala besar. Sebagian besar titik kerusakan kabel dapat ditemukan dengan cepat dengan jembatan tegangan tinggi untuk menemukan lokasi kerusakan perkiraan. Ini dapat digunakan bersama dengan metode pantulan gelombang dan meteran titik tetap untuk saling melengkapi kekuatan dan membuat penentuan posisi lebih cepat dan lebih andal.
1. Pengguna kecil: seperti biro pasokan listrik kecil dan perusahaan listrik menengah. Jumlah kabel tidak banyak, arah umum jelas, instrumen tidak ditemukan, harga tinggi, dan kualitas serta pengalaman pengguna dituntut tinggi, sehingga bukan pilihan terbaik. Ini adalah cara yang lebih baik untuk memilih perangkat ini, yang mudah dioperasikan dan dapat memenuhi kebutuhan sehari-hari.
2. Pabrik produksi kabel: Di pabrik, dapat digunakan untuk menemukan titik kerusakan berbagai kabel, dan meteran kapasitansi digital dapat dipilih untuk menemukan titik putus. Perangkat ini ringan dan mudah dibawa ke lapangan untuk layanan penentuan posisi bagi pengguna kabel.







Parameter Produk

Tegangan tanpa beban	≤15KV
Arus hubung singkat	≤100mA
Akurasi penentuan posisi	±(0,1%·L±1)M
Berat	16 kg
Catu daya	Baterai AC 220 dan 9V
