Kesalahan kabelPrelokator XHGG502A1
Deskripsi

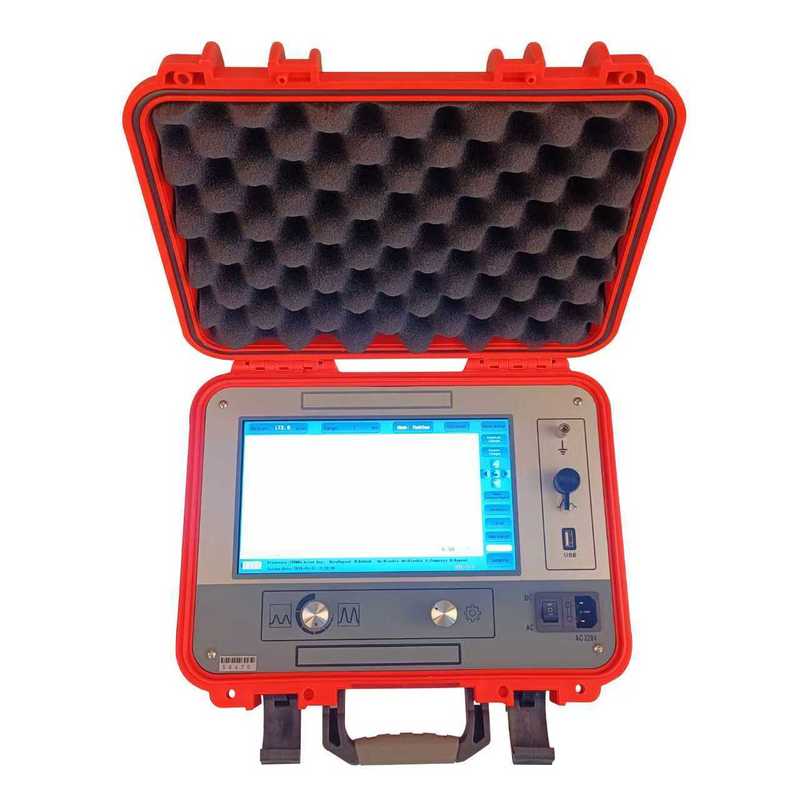

Tester kesalahan kabel mengadopsi kelas industri 10,1 inci komputer sentuh terintegrasi, antarmuka perangkat lunak operasi sederhana, industri kelas sirkuit terintegrasi dan perangkat,dan baterai lithium-ion berkapasitas besar, yang stabil, andal, dan mudah digunakan.
Tester kesalahan kabel ini adalah instrumen khusus untuk mengukur dan menganalisis status dan jarak kesalahan kabel listrik.Tester kesalahan kabel ini menggunakan kombinasi teknologi elektronik modern dan teknologi komputer untuk mencapai penyaringan sinyalPengukuran kecepatan kabel, uji panjang kabel, uji jarak kesalahan kabel.
Tester kesalahan kabel ini cocok untuk resistensi rendah, sirkuit pendek, sirkuit terbuka dan kesalahan pemutusan kabel listrik, kabel koaksial frekuensi tinggi, kabel lampu jalan,dan kawat terkubur yang terbuat dari berbagai bahan dengan berbagai penampang dan media, serta kebocoran resistensi tinggi dan flashover resistensi tinggi.

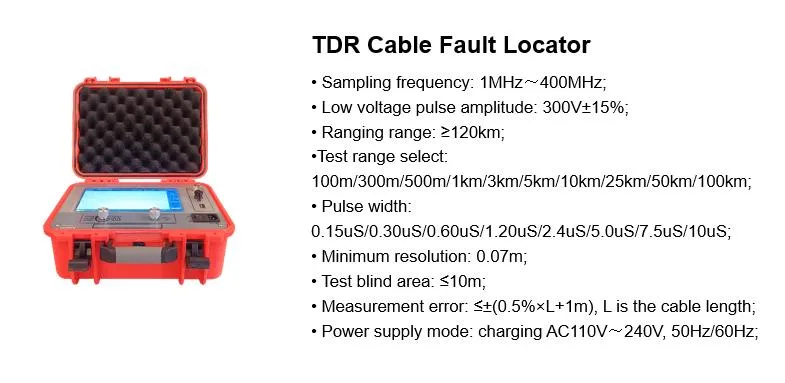

Spesifikasi teknis
| Frekuensi pengambilan sampel |
1MHz~400MHz |
| Amplitudo denyut nadi tegangan rendah |
300V±15% |
| Jangkauan |
≥ 120km |
| Jangkauan pengujian |
100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| Lebar pulsa |
0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS |
| Resolusi minimum |
0.07m |
| Area buta uji |
≤ 10m |
| Kesalahan pengukuran |
≤±(0,5%×L+1m), L adalah panjang kabel |
| Mode pasokan listrik |
pengisian AC110V~240V, 50Hz/60Hz |
| Pulse Coupler tahan tegangan |
DC 35kV |
| Volume dan berat |
L358mm × W284mm × H168mm -4,7kg |
| Kondisi kerja |
Suhu -20oC~+65oC, kelembaban relatif 90%, tekanan atmosfer 750±30mmHg |
2.Kesalahan kabeltitik tepatpengidentifikasi(XHDD503C)
Deskripsi

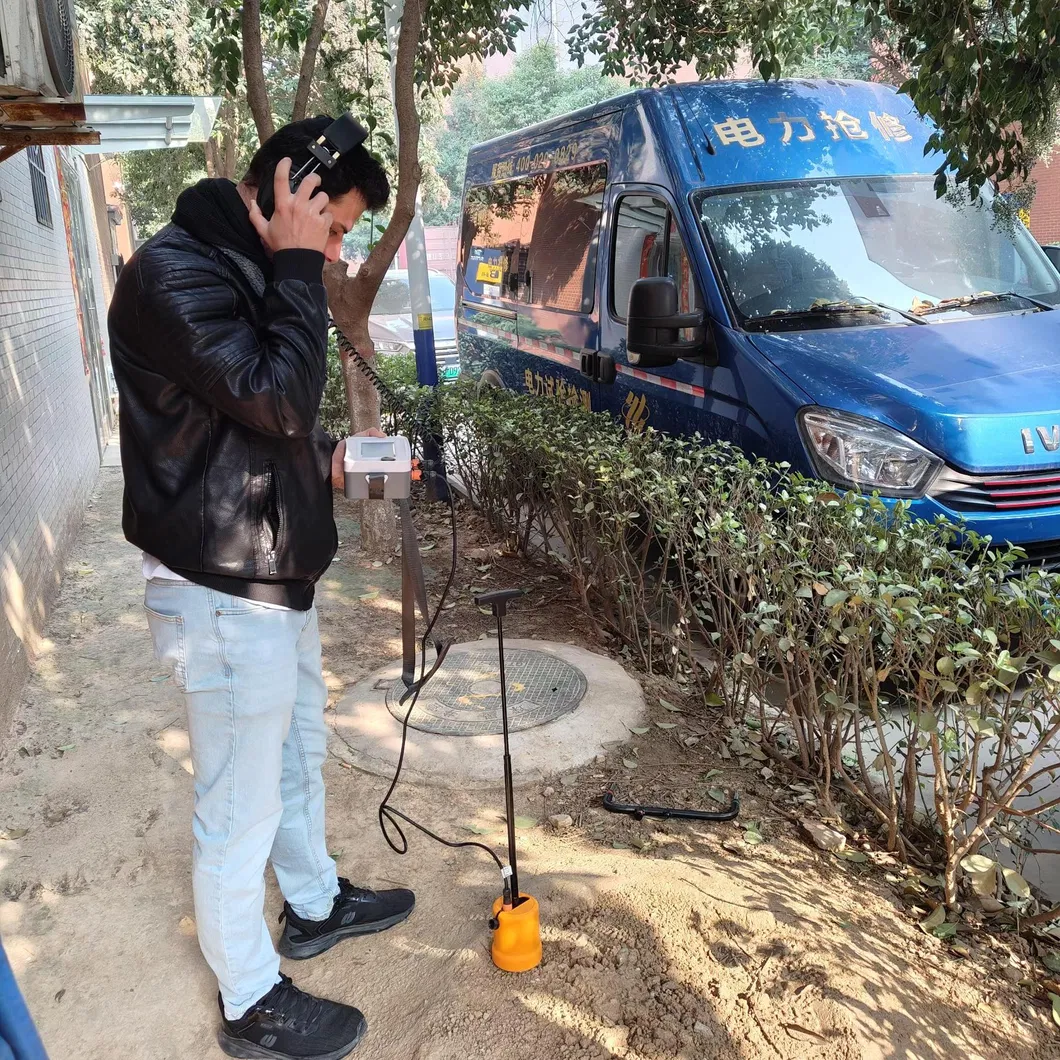

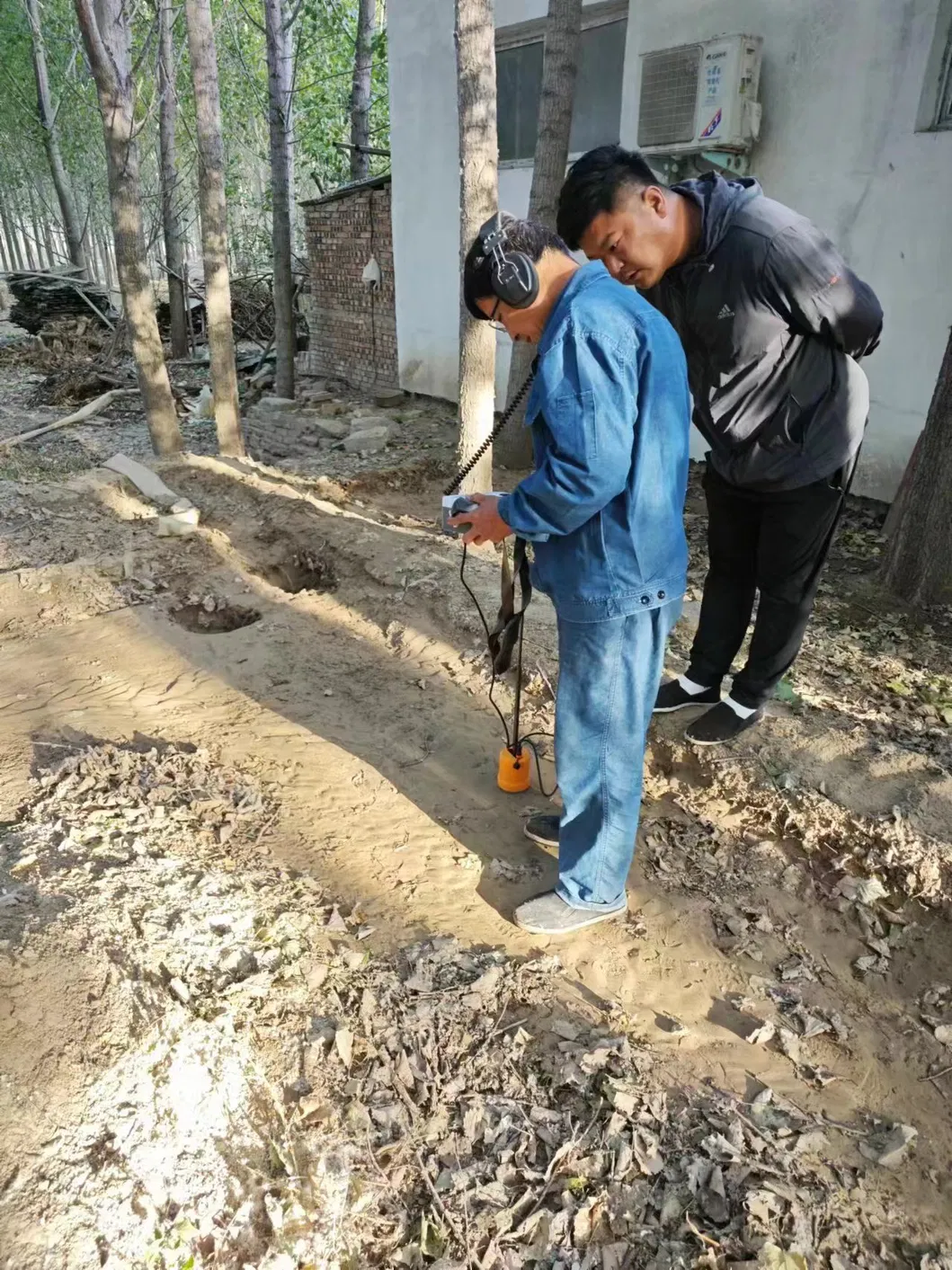

Instrumen lokasi kesalahan kabel menggunakan metode sinkronisasi akustik dan magnetik untuk menentukan titik kesalahan kabel listrik.Flashover elektronik dihasilkan oleh generator debit dampak, diambil dan diperkuat oleh probe yang sesuai, dan lokasi titik kesalahan yang tepat ditentukan oleh penilaian pendengaran dan visual.Ini adalah perangkat yang menyelesaikan posisi yang tepat dari titik kesalahan kabel dalam rentang pengukuran kasar dan mengumpulkan perbedaan waktu akustik dan magnetikIni mengintegrasikan teknologi penentuan posisi, pengujian jalur yang dibantu dan teknologi lainnya,menyediakan beberapa mode pengujian dan informasi cepat yang kaya dan beragam untuk secara efisien dan akurat menyelesaikan lokasi kesalahan kabel.
Instrumen titik tetap ini cocok untuk rintangan rendah, sirkuit pendek, sirkuit terbuka dan kesalahan pemutusan kabel listrik, kabel koaksial frekuensi tinggi, kabel lampu jalan,dan kawat terkubur yang terbuat dari berbagai bahan dengan berbagai penampang dan media, serta kebocoran resistansi tinggi dan flashover kesalahan resistansi tinggi.
Fitur

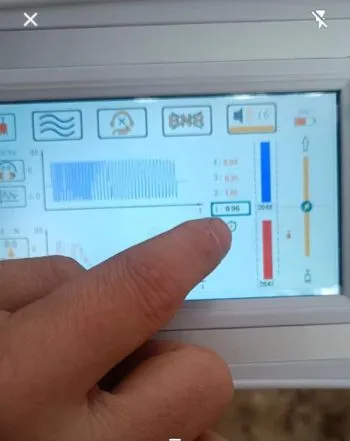

1. LCD sentuh bercahaya tinggi 5 inci memastikan visibilitas di bawah sinar matahari.
2Mengadopsi teknologi posisi sinkron akustik dan magnetik untuk secara otomatis menghitung perbedaan waktu akustik dan magnetik.
3Nilai gain dan nilai pemicu sinyal akustik dan sinyal magnet dapat diatur secara manual untuk beradaptasi dengan berbagai lingkungan.
4Ini memiliki teknologi pengurangan kebisingan latar belakang dan dapat memilih dari berbagai metode penyaringan.
5Ini memiliki fungsi pengurangan kebisingan latar belakang BNR dan pengurangan kebisingan bisu.
6. Ini memiliki petunjuk penyimpangan jalur.
7Dilengkapi dengan sensor sinyal isolasi fisik multi-lapisan, tahan air kelas IP65.
8Baterai lithium berkapasitas besar, waktu tunggu yang panjang, dilengkapi dengan pengisi cepat.
9Kecil dan ringan, mudah dioperasikan, dan antarmuka manusia-mesin sederhana.
Indikator teknis
| 1 |
Parameter filter |
All-pass: 100Hz ~ 1600Hz.
Low pass: 100Hz ~ 300Hz.
Qualcomm: 160Hz ~ 1600Hz.
Bandpass: 200Hz ~ 600Hz. |
| 2 |
Peningkatan saluran |
8 tingkat diatur. |
| 3 |
Peningkatan saluran magnetik |
8 tingkat diatur. |
| 4 |
Peningkatan output |
16 tingkat (0~112db) |
| 5 |
Impedansi output |
350Ω |
| 6 |
Keakuratan penentuan posisi akustik magnetik |
kurang dari 0,2m. |
| 7 |
Keakuratan identifikasi jalur |
kurang dari 0,5m. |
| 8 |
Sumber daya listrik |
4*18650 baterai lithium standar. |
| 9 |
Waktu tunggu |
lebih dari 8 jam. |
| 10 |
Volume |
428L × 350W × 230H |
| 11 |
Berat badan |
6.5kg. |
| 12 |
Suhu lingkungan |
-25 ~ 65oC; kelembaban relatif: ≤ 90%. |
