Alat pendeteksi gangguan kabel bawah tanah tdr XHGG502 mengadopsi komputer all-in-one layar sentuh 12,1 inci kelas industri dan antarmuka perangkat lunak operasi yang sederhana untuk mewujudkan pengujian interaksi manusia-komputer. Mengadopsi sirkuit terpadu dan perangkat kelas industri, baterai lithium-ion berkapasitas besar bawaan, stabil dan andal, serta mudah digunakan.
Penguji gangguan kabel ini adalah instrumen khusus untuk mengukur dan menganalisis status kabel daya dan jarak gangguan. Penguji gangguan kabel ini mengadopsi kombinasi teknologi elektronik modern dan teknologi komputer untuk mewujudkan pemfilteran sinyal, akuisisi, pemrosesan data, tampilan grafis, analisis grafis, untuk menyelesaikan pengukuran kecepatan kabel, pengujian panjang kabel, pengujian jarak gangguan kabel.
Alat pendeteksi gangguan kabel ini cocok untuk gangguan resistansi rendah, korsleting, rangkaian terbuka, dan putus pada kabel daya, kabel koaksial frekuensi tinggi, kabel lampu jalan, dan kabel tanam dari berbagai bahan dengan penampang dan media yang berbeda, serta kegagalan jaringan kebocoran resistansi tinggi dan kilat resistansi tinggi.
| Nama Produk |
Pra-pendeteksi gangguan kabel bawah tanah (TDR) |
| Model |
XHGG502 |
| MOQ |
1 Unit |
| Fungsi utama |
Untuk pengukuran jarak kasar gangguan kabel bawah tanah |
| Tingkat pengambilan sampel data |
60MHz, 120 MHz, 240MHz, 400MHz |
| Jarak uji |
>60Km |
| Panjang kabel uji diatur |
<1Km (short distance);<3Km (medium distance);>3Km (jarak jauh) |
| Amplitudo pulsa |
400Vpp |
| Lebar pulsa |
0,1uS dan 2uS |
| Resolusi pembacaan |
0,1m |
| Akurasi pengujian sistem |
Kurang dari 0,5m |
| Tegangan tahan kopling pulsa |
38kVDC |
| Kondisi kerja |
suhu -25℃~+55℃, kelembaban relatif 85%, tekanan atmosfer 750±30mmHg. |
| Metode pengukuran |
Metode pulsa tegangan rendah, metode kilat tegangan tinggi, metode pulsa ganda |
Mendeteksi kegagalan isolasi utama kabel daya dengan tingkat tegangan 35KV ke bawah secara akurat dan cepat; mengkalibrasi panjang kabel; menguji jarak gangguan kabel secara kasar
Pra-pendeteksian gangguan kabel dengan reflektometer XHGG502 berdasarkan
metode pantulan pulsa tegangan rendah (TDR),
tegangan tinggi kilatmetode (yaitu, ICE, DECAY),
metode pantulan pulsa busur (ARCtembakan tunggal dan ARC multi-tembakan)
| Pra-pendeteksi gangguan kabel |

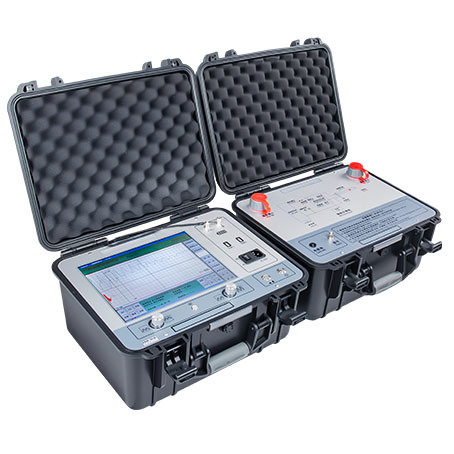

XHGG502: untuk uji jarak gangguan kabel, termasuk host dan kopling |
Selamat menghubungi kami untuk informasi dan layanan lebih lanjut.
Pra-pendeteksian gangguan kabel: dengan reflektometer XHGG502 berdasarkan metode pantulan impuls tegangan rendah (TDR), dan metode peluruhan tegangan tinggi (kilat) (DECAY), metode pantulan busur (tembakan tunggal/tembakan ganda).
Ada tiga mode pengujian XHGG502, pulsa tegangan rendah, kilat tegangan tinggi, tembakan ganda ARC.
Gambar di bawah menunjukkan jarak gangguan kabel yang diukur menggunakan mode pengujian tembakan ganda ARC dari XHGG502.
Gambar di bawah menunjukkan jarak gangguan kabel yang diukur menggunakan mode pengujian kilat tegangan tinggi dari XHGG502.
Gambar di bawah menunjukkan panjang kabel atau jarak gangguan rangkaian terbuka kabel yang diukur menggunakan mode pengujian pulsa tegangan rendah dari XHGG502. Saat menggunakan metode pulsa tegangan rendah, tidak perlu menghubungkan generator pulsa tegangan tinggi. Metode pengujian lainnya harus digunakan bersama dengan generator pulsa tegangan tinggi.
