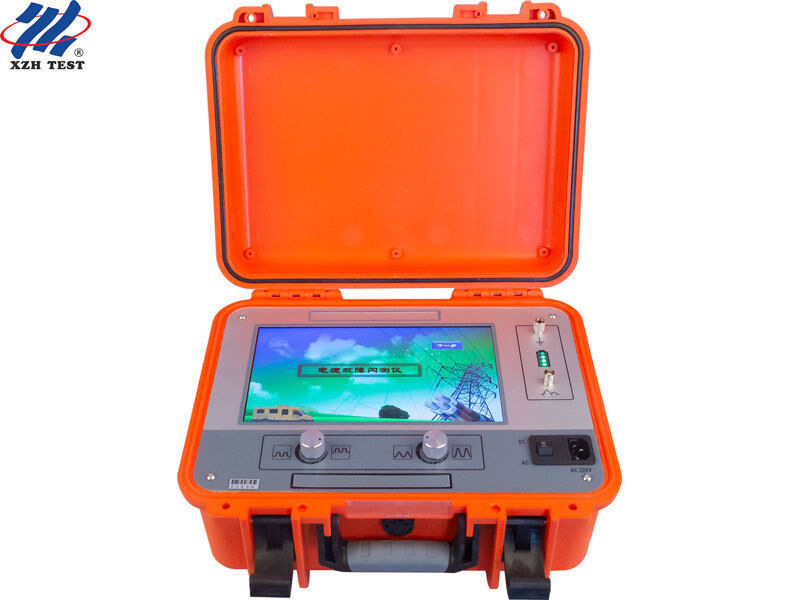

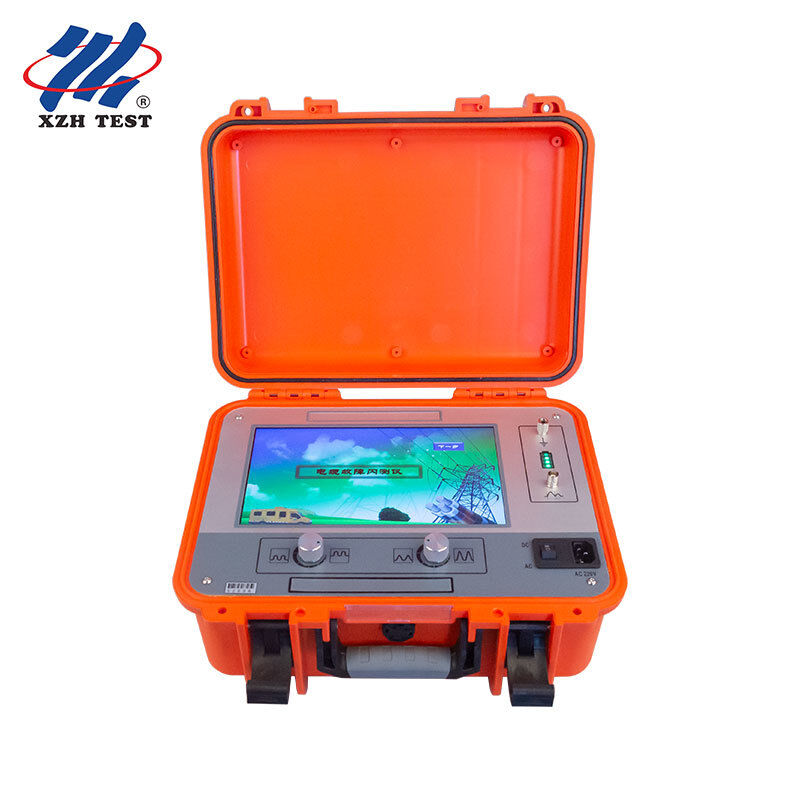

Portable 10 inci TDR Kabel Fault Locator 16km 100MHz IP54 XHGG501D

XHGG501D adalah pra-pencari kesalahan kabel berbasis TDR portabel yang dirancang untuk diagnostik cepat di tempat. Dengan LCD sentuh 10 inci, pengambilan sampel real-time 100MHz, dan kontrol terpusat chip tunggal MCU, ini menghilangkan kerumitan yang terkait dengan instrumen tingkat laboratorium. Operator menghubungkan kabel uji, memilih rentang yang telah ditentukan sebelumnya, dan menekan mulai — instrumen secara otomatis memperoleh, mengambil sampel, dan memproses bentuk gelombang untuk menentukan jarak gangguan. Mendukung metode pengambilan sampel pulsa tegangan rendah dan flashover, XHGG501D mencakup kesalahan resistansi rendah, sirkuit terbuka, sirkuit pendek, kesalahan resistansi tinggi kebocoran, dan kesalahan resistansi tinggi flashover pada kabel daya, kabel kontrol, kabel komunikasi, dan kabel lampu jalan. Dibangun pada sasis pelindung IP54 dan ditenagai oleh baterai lithium yang dapat ditukar di lapangan, instrumen ini merupakan instrumen pilihan bagi kru pemeliharaan utilitas, kontraktor listrik, dan teknisi layanan lapangan yang membutuhkan hasil yang andal tanpa harus belajar keras.

Kebanyakan pencari kesalahan kabel mengasumsikan lingkungan terkendali: daya stabil, meja kerja, dan operator terlatih yang memiliki waktu untuk melakukan konfigurasi. XHGG501D mengasumsikan yang sebaliknya — parit yang basah kuyup pada pukul 17.30, siang hari yang semakin redup, dan kru yang menunggu izin. Berikut adalah tampilan penerapan pada umumnya:

Tidak ada laptop. Tidak ada perangkat lunak eksternal. Tidak ada pelatihan spesialis. Instrumen ini melakukan pengangkatan berat — operator membaca jarak dan mengarahkan kru penggali.

Banyak penguji kesalahan kabel "portabel" dikirimkan dengan layar resistif 4,3 inci atau 5 inci yang memerlukan stylus dan memerlukan pencahayaan dalam ruangan. XHGG501D menggunakan LCD TFT 10 inci penuh — kelas tampilan yang sama dengan yang ditemukan pada komputer tablet — dengan pengoperasian sentuh yang dapat digunakan dengan tangan bersarung tangan. Ini bukan hanya soal estetika:

• Visibilitas Bentuk Gelombang Penuh:Pada layar 5 inci, bentuk gelombang jarak jauh dikompresi hingga titik di mana lonjakan refleksi kesalahan selebar beberapa piksel. Pada layar 10 inci dengan data pengambilan sampel 100MHz, operator dapat mengidentifikasi titik perubahan kesalahan secara visual tanpa hanya mengandalkan algoritma analisis otomatis. Saat algoritme menandai pantulan garis batas — yang umum terjadi pada kabel tua dengan banyak sambungan — operator dapat mengonfirmasi atau mengabaikan pembacaan otomatis secara visual.
• Kontrol Mode Ganda:Layar sentuh untuk navigasi cepat melalui menu dan preset; tombol berkode fisik untuk posisi kursor yang tepat saat mengukur bentuk gelombang kesalahan. Dua operator dapat bekerja secara bersamaan — satu untuk navigasi, satu lagi untuk mengukur — pada jejak multi-kesalahan yang kompleks.
• Dapat Dibaca di Bawah Sinar Matahari dengan Anti-Silau:LCD kelas industri dengan lampu latar LED mempertahankan visibilitas pada kecerahan 280nit. Dapat dioperasikan di bawah sinar matahari langsung di gardu induk luar ruangan dan lemari pinggir jalan tanpa penutup peneduh.

Sampel XHGG501D pada 100MHz sebenarnya — 100 juta titik data per detik — tanpa interpolasi perangkat lunak. Hal ini penting dalam jarak dekat: saat menguji kabel 300m dengan pulsa sempit 0,1μs, instrumen mencapai resolusi minimum 0,5m, cukup untuk membedakan kesalahan pada sambungan kabel dari kesalahan di dalam sambungan itu sendiri. Sistem rentang otomatis terus-menerus menyesuaikan penguatan dan kedalaman pengambilan sampel, menangkap pulsa pantulan terlepas dari apakah pulsa tersebut tiba pada 0,2μs (kesalahan ujung dekat) atau 80μs (kesalahan ujung jauh). Dikombinasikan dengan zona buta ≤20m — salah satu yang terbaik di kelasnya — XHGG501D dengan andal mendeteksi kesalahan dari terminal keluaran ke luar.
