Portable Outdoor Cable Fault Locator dengan layar sentuh 10.1

Rincian produk:

Tempat asal:	Cina
Nama merek:	XZH TEST
Sertifikasi:	CE/ISO

Informasi Rinci

Tempat asal:

Cina

Nama merek:

XZH TEST

Sertifikasi:

CE/ISO

Menyoroti:

High Light

Menyoroti:

pemindai kesalahan kabel portabel dengan layar sentuh

Pencari kesalahan kabel luar 10

1 inci

Trading Information

Kuantitas min Order:

1 set

Kemasan rincian:

Kemasan kayu

Waktu pengiriman:

5-8 hari kerja

Syarat-syarat pembayaran:

T/T

Deskripsi Produk

Fungsi Fungsi Pencari Kegagalan Kabel Luar Ruang

Unit portabel yang siap digunakan di luar ruangan dengan antarmuka layar sentuh dan kemampuan energi lonjakan / pukulan canggih untuk deteksi dan lokasi kesalahan yang akurat.

Fitur Utama

10Layar sentuh TFT berwarna penuh dengan resolusi 1024×600
Sistem tertanam untuk operasi yang aman dan stabil dengan antarmuka sederhana
Metode pengujian ganda: pulsa tegangan rendah, flashover tegangan tinggi, pulsa ganda (8 kali)
Pengambilan sampel terus menerus otomatis dengan penangkapan bentuk gelombang secara real time
Kapasitas penyimpanan besar: 8.000+ bentuk gelombang tegangan rendah/tinggi, 250+ catatan pulsa ganda
Baterai lithium berkapasitas besar untuk operasi tanpa tenaga eksternal
Energi tegangan tinggi 2.048 Joule dengan pengujian DC hingga 32 kV
Unit portabel IP43 dengan empat roda untuk mudah bergerak

Spesifikasi Teknis

Fitur Umum

Tampilan	10.1" panel warna TFT kelas industri dengan lampu LED (450 cd/m2)
Operasi	Single rotary knob interface dengan kemampuan multi-touch
Standar Keamanan	Kesesuaian CE; EN 61010, EN 50191, VDE 0104, VDE 015, DGUV 203-034
Kondisi Kerja	-25°C sampai +65°C, kelembaban relatif ≤90%

Generator Tegangan Tinggi

Tegangan Keluar	0-8kV, 0-16kV, 0-32kV
Energi pelepasan	2048J @ setiap tingkat tegangan
Saat ini	Hingga 60 mA @ 32 kV, 120 mA @ 16 kV, 240 mA @ 8 kV
Dimensi	534 × 444 × 805 mm (130 kg)

Pencari kesalahan kabel TDR

Metode pengujian	Pulsa tegangan rendah, arus impuls, tegangan impuls, ARC pulsa ganda
Lingkup pengukuran	≥ 120km dengan akurasi ± 0,5% × L+1m
Resolusi Minimal	0.07m

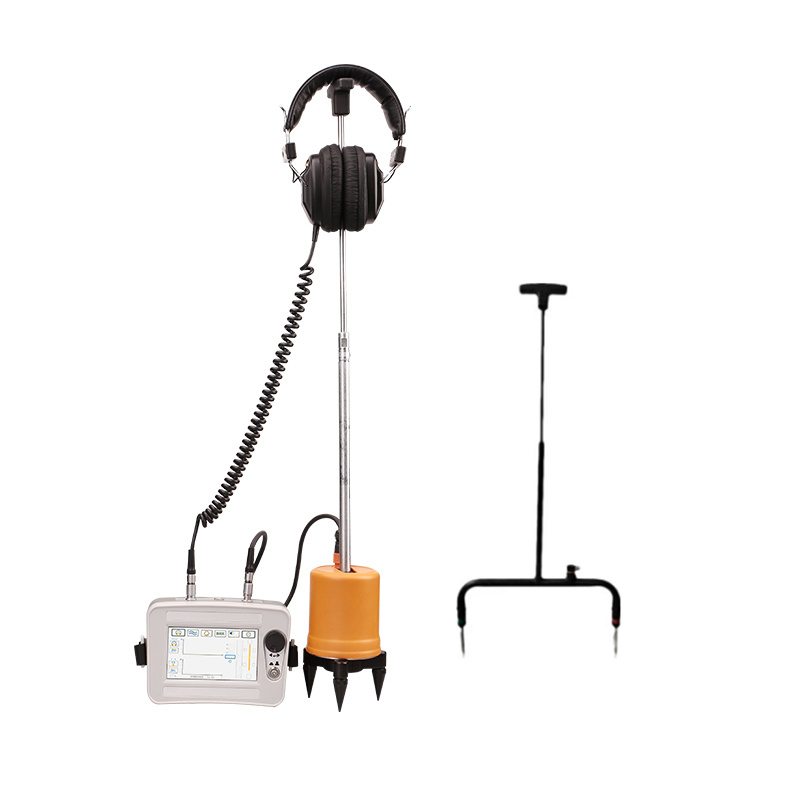

Penunjuk Pin Sinkron Akustik/Magnetik

Keakuratan Posisi	0.1m untuk tegangan titik tetap, jalur, dan langkah
Waktu Kerja	8+ jam dengan baterai lithium 4×18650
Berat badan	Host 0,6kg; Sensor 1,4kg

Kabel Uji

Kabel output tegangan tinggi	2.5mm2 core, 50kV DC rating, panjang standar 5m
Kabel tanah	16mm2 inti utama, panjang standar 5m

Catatan:Kabel tegangan tinggi khusus diperlukan - menjaga jarak aman selama operasi.

Metode pra-lokasi

ARC Multishoot:Membandingkan jejak tegangan rendah / tinggi dengan 8 pengukuran komparatif per tembakan
ICE/Surge Pulse:Mengukur komponen arus gelombang perjalanan setelah debit kondensator
DECAY:Mengukur komponen tegangan setelah pemicu sumber HV DC untuk kabel panjang
IFL:Intermiten Fault Menemukan kesalahan dengan karakteristik yang berubah
