¢ Tujuan Aplikasi:Berspesialisasi untuk tim analisis kegagalan forensik transformer, insinyur penyelidikan pasca insiden,dan profesional penilaian kerugian asuransi yang membutuhkan bukti kondisi penggulung yang ketat secara ilmiahBerbeda dari penguji pemeliharaan rutin, XHBX1501 menekankan analisis perbandingan ganda (fase horizontal A-B-C + longitudinal sebelum / setelah tren),Kepatuhan DL/T911-2004 untuk pelaporan otoritatif, dan pembuatan dokumen Word otomatis memberikan kesimpulan diagnostik yang dapat diterima pengadilan untuk klaim garansi, penilaian asuransi, dan penentuan penyebab penyebab kegagalan.

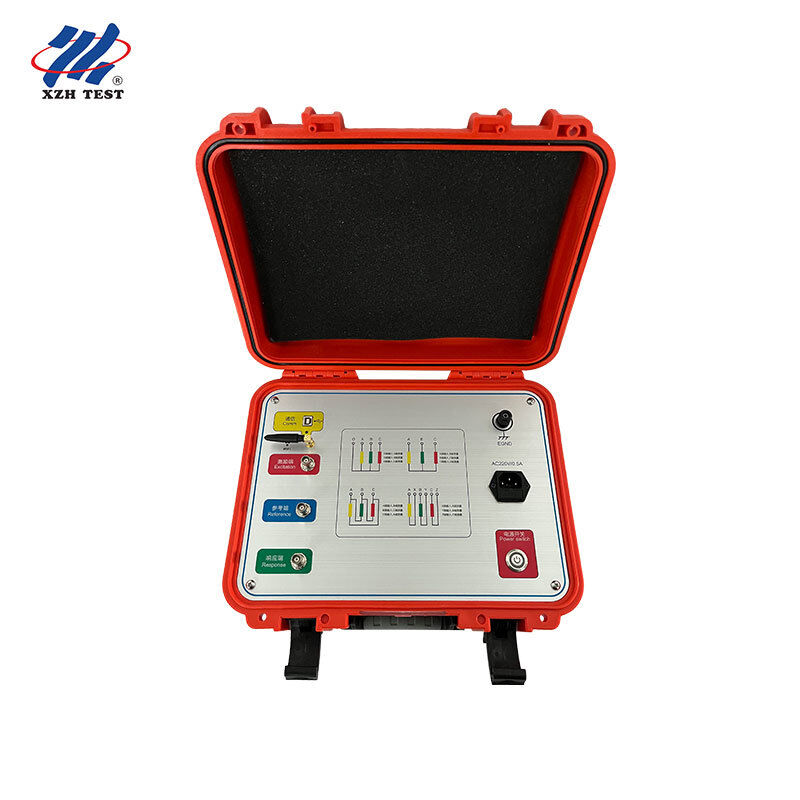

XHBX1501 Transformer Winding Deformation Tester FRA Technology
XHBX1501 penguji deformasi penggulung trafo menggunakan canggihAnalisis Respon Frekuensi (FRA)teknologi untuk mendiagnosis kesalahan trafo internal dengan akurat. Dengan mengukur parameter karakteristik gulungan trafo di berbagai domain frekuensi,instrumen ini mengukur perubahan respons untuk menentukan tingkat keparahan deformasi liking.Sistem ini menyediakan data diagnostik yang jelas untuk menilai apakah transformator membutuhkan pemeliharaan atau perombakan.
Teknologi Diagnostik
XHBX1501 menggunakanDDS (Direct Digital Synthesis) teknologi menyapu frekuensi kecepatan tinggiuntuk diagnosis kesalahan yang tepat di rentang menyapu 100Hz ∼2MHz. Sistem pengambilan sampel A/D 16-bit dual-channel berkecepatan tinggi menangkap data amplitudo dan respons fase secara bersamaan,memungkinkan identifikasi:
- Penggeli dan deformasi pembengkakan
- Perpindahan dan miring gulungan
- Deformasi sirkuit pendek antar putaran
- Gangguan sirkuit pendek kontak fase ke fase
Fitur Utama
Modus penggeser ganda:Sistem pengukuran penggeser frekuensi linier dan penggeser segmen menyediakan konfigurasi uji yang fleksibel yang dioptimalkan untuk ukuran trafo yang berbeda dan tujuan investigasi.
Indeks Frekuensi Fleksibel:Mendukung indeksasi frekuensi linier dan logaritma untuk memenuhi persyaratan diagnostik khusus dan kebutuhan kepatuhan standar.
Analisis perbandingan ganda:Perbandingan horizontal mengevaluasi kesamaan fase A-B-C untuk mengidentifikasi pola deformasi asimetris.Perbandingan longitudinal menumpuk pengukuran saat ini terhadap data dasar historis untuk mendeteksi degradasi progresif dari waktu ke waktu.
Mikroprosesor berkecepatan tinggi:Integrasi yang unggul dengan pemrosesan onboard memberikan kecepatan tes 1 ̊2 menit per fase, memungkinkan analisis tiga fase yang komprehensif dalam satu kunjungan situs.
Komunikasi ganda:Port USB untuk koneksi langsung ke PC dan Bluetooth nirkabel opsional untuk operasi jarak jauh dan transfer data di instalasi trafo yang berbahaya atau sulit dijangkau.
Generasi laporan otomatis:Perangkat lunak secara otomatis mengkompilasi data uji, kurva perbandingan, dan kesimpulan diagnostik ke dalam dokumen Word yang diformat, siap untuk dimasukkan ke dalam laporan investigasi kegagalan,pengajuan klaim asuransi, dan dokumentasi garansi.
DL/T911-2004 Kepatuhan:Kepatuhan penuh terhadap standar industri listrik Cina untuk analisis respons frekuensi transformator daya, memastikan penerimaan regulasi dari temuan diagnostik.
Spesifikasi Teknis
| Rentang Frekuensi Sweep |
100Hz 2MHz |
| Jangkauan Pengukuran Amplitudo |
-100dB 20dB |
| Keakuratan Frekuensi Pemindaian |
00,005% |
| Impedansi output sinyal |
50Ω |
| Impedansi Masukan Sinyal |
1MΩ |
| Amplitudo output sinyal |
±10V Puncak (Software Adjustable) |
| Pengambilan sampel A/D |
Dual-Channel 16-Bit High-Speed |
| Kecepatan pengujian |
1 ¢ 2 menit per fase penggulung |
| Komunikasi |
USB + Bluetooth nirkabel opsional |
| Dimensi |
310 × 400 × 330 mm (Kasus Aluminium) |
| Standar Kepatuhan |
DL/T911-2004 |
Pertanyaan yang Sering Diajukan
Q1: Bagaimana pengujian deformasi liking berbasis FRA mendukung penyelidikan kegagalan forensik?
Analisis Respon Frekuensi menciptakan sidik jari listrik yang unik dari setiap transformator lilitan.atau cacat manufaktur XHBX1501 membandingkan respons frekuensi setelah insiden terhadap kurva garis dasar atau unit saudara untuk mengidentifikasi yang gulungan mengalami deformasi, keparahan pergeseran, dan apakah pola kerusakan konsisten dengan mekanisme kegagalan yang diduga.Metodologi perbandingan ganda (fase horizontal A-B-C + longitudinal sebelum/setelah) memberikan tujuan, bukti yang dapat diukur yang cocok untuk analisis akar penyebab, pembuktian klaim asuransi, dan penyelesaian sengketa garansi.
T2: Jenis-jenis cacat gulungan apa yang dapat diidentifikasi oleh XHBX1501?
Teknologi penggeser frekuensi kecepatan tinggi DDS mendeteksi empat kategori deformasi utama:(1) Melengkung memutar dan membengkak deformasi radial biasanya disebabkan oleh gaya elektromagnetik selama peristiwa kesalahan melalui(2) Pergeseran gulungan dan miring gerakan aksial seringkali akibat dampak transportasi atau peristiwa seismik;(3) Deformasi sirkuit pendek antara belokan ; dan (4) Pegas pendek kontak fase ke fase.Setiap jenis cacat menghasilkan tanda respon frekuensi yang berbeda yang software analisis korelasi dengan pola kegagalan yang diketahui untuk diagnosis cepat.
T3: Dapatkah laporan uji yang dihasilkan oleh instrumen digunakan sebagai bukti dalam klaim asuransi atau garansi?
Ya, XHBX1501 sepenuhnya sesuai dengan DL/T911-2004, standar industri listrik Cina untuk analisis respons frekuensi pada transformator daya.Fungsi generasi laporan Word otomatis mengkompilasi data pengukuran mentah, kurva respons frekuensi, perbandingan horizontal dan longitudinal, dan kesimpulan diagnostik dalam satu dokumen berformat.Bila dikombinasikan dengan dokumentasi rantai pengawasan yang tepat dan catatan kalibrasi, laporan ini memberikan bukti ilmiah yang dapat dipertahankan yang diterima oleh penyesuaian asuransi, administrator garansi, dan panel arbitrase untuk klaim kegagalan trafo.
T4: Apa perbedaan antara analisa perbandingan horizontal dan longitudinal?
Perbandingan horizontal mengevaluasi kesamaan respon frekuensi di tiga fase (A, B, C) dari trafo yang sama.Karena ketiga fase berbagi desain dan karakteristik manufaktur yang sama, penyimpangan yang signifikan dalam kurva respons satu fase menunjukkan deformasi lokal dalam belokan tertentu.Perbandingan longitudinal melapisi pengukuran saat ini terhadap data dasar historis dari trafo yang sama, biasanya catatan uji pabrik atau pengukuran lapangan sebelumnyaPenyimpangan progresif dalam perbandingan longitudinal mengungkapkan degradasi lilitan secara bertahap dari waktu ke waktu, sementara perubahan tiba-tiba menunjukkan kerusakan yang didorong oleh peristiwa.Menggunakan kedua metode bersama memberikan gambaran diagnostik yang paling komprehensif.
T5: Pilihan konektivitas apa yang tersedia untuk penggunaan lapangan dan laboratorium?
XHBX1501 menawarkan antarmuka komunikasi ganda: port USB standar untuk koneksi langsung ke laptop berbasis Windows atau tablet yang menjalankan perangkat lunak analisis,dan Bluetooth nirkabel opsional untuk operasi jarak jauhKonektivitas Bluetooth sangat berharga di lingkungan substasi di mana trafo yang sedang diselidiki dapat terletak di area akses terbatas, di ketinggian,atau di dekat peralatan bertenaga yang memungkinkan operator untuk mengontrol pengukuran dan meninjau data dari jarak yang aman tanpa menjalankan kabel komunikasi panjang melalui pusat switch.
