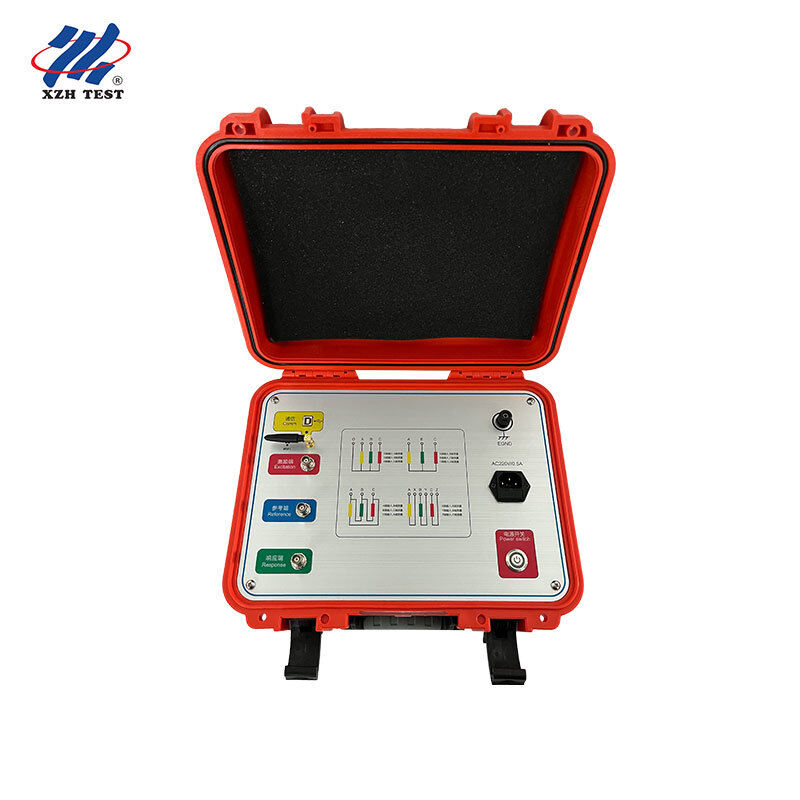

Penguji Deformasi Belitan Transformer dengan Teknologi FRA| XHBX1501

Name: Penguji Deformasi Belitan Transformer dengan Teknologi FRA| XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

Rincian produk:

Tempat asal:	Cina
Nama merek:	XZH TEST
Sertifikasi:	CE/ISO
Nomor model:	XHBX1501

Informasi Rinci

Tempat asal:

Cina

Nama merek:

XZH TEST

Sertifikasi:

CE/ISO

Nomor model:

XHBX1501

Menyoroti:

High Light

Menyoroti:

DDS Precision Frequency Sweeping

Setelan sidik jari dasar pabrik

Dual-Channel 16-Bit A/D Sampling

Trading Information

Kuantitas min Order:

1 Unit

Harga:

Dapat dinegosiasikan

Kemasan rincian:

Kemasan kayu

Waktu pengiriman:

5-8 hari kerja

Syarat-syarat pembayaran:

T/T

Menyediakan kemampuan:

2000unit/tahun

Deskripsi Produk

¢ Tujuan Aplikasi:Dibangun khusus untuk jalur produksi transformer dan departemen QA/QC yang perlu membangun sidik jari garis dasar FRA yang tepat dan dapat dilacak sebelum pengiriman produk.Berbeda dari instrumen diagnostik lapangan, the XHBX1501 focuses on factory-floor verification of winding integrity immediately after assembly — creating the authoritative reference dataset against which all future field measurements will be compared throughout the transformer's 30+ year service life.

Transformer Winding Deformation Tester FRA Teknologi untuk XHBX1501

XHBX1501 Transformer Winding Deformation Tester menggunakan canggihAnalisis Respon Frekuensi (FRA)teknologi untuk secara akurat menilai kondisi penggulung internal trafo. Dengan mengukur parameter karakteristik di berbagai domain frekuensi,Instrumen ini mengukur perubahan respon penggulung untuk menentukan tingkat deformasi, memungkinkan evaluasi yang tepat apakah trafo membutuhkan pemeliharaan atau perbaikan.Ini menetapkan sidik jari referensi emas FRA yang mencangkokkan seluruh siklus hidup transformator strategi diagnostik.

XHBX1501

Fitur Utama untuk Penjaminan Kualitas Produksi

Pembangunan Pabrik Asal:Menciptakan sidik jari respon frekuensi yang tepat untuk setiap penggulung trafo yang baru diproduksi sebelum pengirimanklaim jaminan, dan penyelidikan kegagalan.
DDS Digital Frequency Sweeping:Teknologi sintesis digital langsung presisi memberikan diagnosis kesalahan yang akurat di seluruh rentang 100Hz ∼2MHz, mendeteksi twisting lilitan, bengkak, perpindahan, miring, antar putaran sirkuit pendek,dan kesalahan kontak fase ke fase selama pengujian produksi.
Dual-Channel 16-Bit A/D Sampling:Penangkapan dua saluran sinkronisasi kecepatan tinggi dari data respons amplitudo dan fase memastikan kesetiaan pengukuran tingkat laboratorium di lantai pabrik.
Kemampuan perbandingan ganda:Perbandingan horizontal (validasi simetri fase A-B-C) memastikan ketiga fase memenuhi toleransi manufaktur.Perbandingan longitudinal memungkinkan teknisi lapangan masa depan untuk menumpuk pengukuran layanan terhadap garis dasar pabrik untuk deteksi degradasi dini.
Modus penggeser ganda:Penggeseran frekuensi linier dan tersegmen dengan indeksasi linier atau logaritma konfigurasi fleksibel untuk mencocokkan desain trafo tertentu dan persyaratan spesifikasi pelanggan.
Generasi laporan otomatis:Mengkompilasi data tes, kurva perbandingan, dan kesimpulan diagnostik lulus/gagal ke dalam dokumen Word berformat yang dapat langsung dilampirkan ke laporan tes pabrik, dokumentasi pengiriman pelanggan,dan catatan pelacakan QA.
DL/T911-2004 Kepatuhan:Kepatuhan penuh terhadap standar industri listrik, memastikan hasil pengujian pabrik diterima oleh pelanggan utilitas, inspektur pihak ketiga, dan otoritas peraturan.

Spesifikasi Teknis

Rentang Frekuensi Sweep	100Hz 2MHz
Jangkauan Pengukuran Amplitudo	-100dB 20dB
Keakuratan Frekuensi Pemindaian	00,005%
Impedansi output sinyal	50Ω
Impedansi Masukan Sinyal	1MΩ
Amplitudo output sinyal	±10V Puncak (Software Adjustable)
Pengambilan sampel A/D	Dual-Channel 16-Bit High-Speed
Kecepatan pengujian	1 ¢ 2 menit per fase penggulung
Komunikasi	USB + Bluetooth Opsional
Dimensi	310 × 400 × 330 mm (Kasus Aluminium)
Standar Kepatuhan	DL/T911-2004

Pertanyaan yang Sering Diajukan

P1: Mengapa pembentukan sidik jari dasar pabrik sangat penting untuk manajemen siklus hidup trafo?

Basis FRA pabrik adalah satu set data referensi paling penting untuk seluruh masa pakai transformator. field technicians comparing post-incident or maintenance FRA measurements have no authoritative "as-manufactured" signature to reference — forcing reliance on sister-unit comparisons that may mask gradual degradation shared across all units. XHBX1501 menciptakan sidik jari emas ini di titik pembuatan, ketika geometri liking diketahui benar, menyediakan referensi yang tak terbantahkan untuk klaim garansi,Verifikasi setelah transportasiIni adalah persyaratan standar dalam banyak spesifikasi pengadaan utilitas untuk trafo di atas 110kV.

T2: Bagaimana alur kerja pengujian pabrik terintegrasi dengan proses QA produksi yang ada?

XHBX1501 dirancang untuk integrasi mulus dalam pengujian produksi trafo.pengukuran dasar tiga fase lengkap menambah waktu minimal untuk urutan tes pabrik yang adaFungsi laporan otomatis Word menghasilkan dokumen berformat yang berisi semua kurva respons frekuensi, data perbandingan fase,dan kesimpulan lulus/tidak lulus langsung dilampirkan ke paket dokumentasi tes penerimaan pabrik (FAT) trafo. Konektivitas USB dan Bluetooth opsional memungkinkan transfer data ke basis data QA pabrik dan repositori pengiriman pelanggan tanpa transkripsi manual.

T3: Jenis-jenis cacat gulungan apa yang dapat dideteksi selama pengujian produksi?

XHBX1501 mengidentifikasi empat kategori utama anomali gulungan selama produksi: (1) Gulir dan bengkak gulungan ¢ deformasi radial dari masalah penjepit gulungan yang tidak merata atau ketegangan gulungan;(2) Pergeseran gulungan dan miring ; (3) Deformasi sirkuit pendek antar putaran bukti kerusakan isolasi selama perakitan; dan (4) kesalahan kontak fase ke fase.Menyadari cacat ini di pabrik mencegah kegagalan lapangan yang mahal dan klaim garansi, sedangkan teknologi penggeser presisi DDS memastikan bahkan anomali halus ditangkap dalam sidik jari garis dasar.

T4: Bagaimana data dasar pabrik harus ditransfer ke pelanggan akhir?

XHBX1501 mendukung beberapa metode penyerahan data: (1) Generasi dokumen Word otomatis ¢ laporan berformat siap untuk dimasukkan ke dalam paket dokumentasi FAT;(2) Ekspor penyimpanan massal USB file data mentah yang kompatibel dengan perangkat lunak analisis yang disediakan kepada pelanggan(3) Koneksi PC langsung melalui USB untuk integrasi dengan sistem manajemen QA pabrik.Kami merekomendasikan pelanggan menyediakan laporan PDF / Word yang diformat untuk referensi segera dan file data mentah untuk perbandingan longitudinal di masa depan menggunakan perangkat lunak analisis FRA mereka sendiri. Format yang sesuai dengan DL/T911-2004 memastikan interoperabilitas dengan platform diagnostik utilitas standar.

T5: Dapatkah sidik jari garis dasar memverifikasi integritas gulungan setelah transportasi ke lokasi instalasi?

Setelah trafo diangkut ke lokasi pemasangan,pengukuran cepat FRA menggunakan instrumen yang kompatibel dapat dibandingkan dengan garis dasar pabrik untuk memverifikasi bahwa tidak ada deformasi lilitan yang terjadi selama pengiriman dan penangananFungsi perbandingan longitudinal menumpuk pengukuran di tempat langsung pada kurva referensi pabrik, segera menyoroti penyimpangan.Ini sangat penting untuk transformator daya besar yang diangkut dalam jarak jauh atau medan yang menantang, di mana pergeseran lilitan yang disebabkan oleh transportasi adalah mode kegagalan yang diketahui.Mengidentifikasi kerusakan semacam itu sebelum dikomisi dapat mencegah kegagalan bencana dalam penggunaan dan menyelesaikan klaim asuransi pengiriman secara efisien.
