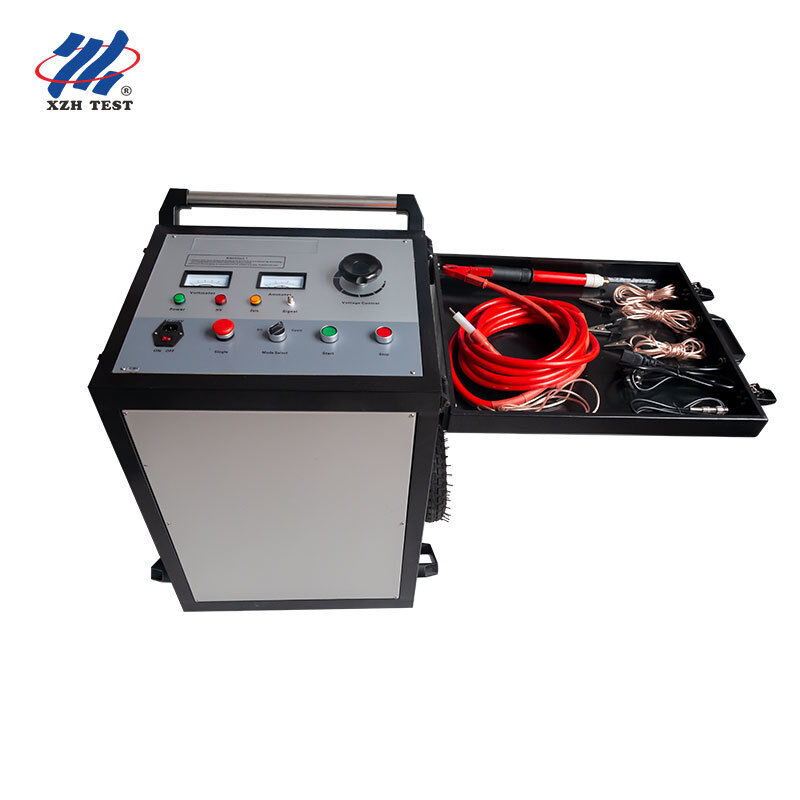

Generator Lonjakan 35kV Khusus — XHHV535-4T
Model: XHHV535-4T | Pelepasan 2450J | 3 Mode Operasi
Dirancang untuk: Kru Pemeliharaan Jaringan Kabel 35kV, Kontraktor Lokasi Gangguan, Tim Pengujian Gardu Utilitas
Nilai Inti: Generator lonjakan 35kV yang dibuat khusus — tanpa peralihan multi-tegangan, tanpa kompromi. Energi pelepasan 2450 joule yang dioptimalkan untuk satu kelas tegangan, dengan tiga mode operasi untuk mencocokkan strategi lokasi gangguan Anda.
Mengapa Unit 35kV Khusus
Generator lonjakan multi-tegangan berkompromi pada setiap langkah tegangan — nilai kapasitor, waktu pelepasan, dan distribusi energi dirata-ratakan di seluruh rentang. XHHV535-4T menghilangkan kompromi ini dengan mendedikasikan seluruh tahap daya dan kapasitor 4μF-nya untuk kelas 35kV. Hasilnya: 2450 joule energi pelepasan yang bersih dan terkontrol yang dioptimalkan untuk jaringan kabel tegangan menengah dari 33kV hingga 35kV.
Untuk utilitas dan kontraktor yang armadanya beroperasi terutama pada kabel distribusi dan sub-transmisi 35kV, unit khusus berarti tidak ada kesalahan pemilih tegangan, tidak ada pengaktifan yang tidak disengaja pada rentang yang salah, dan karakteristik lonjakan yang konsisten di setiap peristiwa lokasi gangguan.
Tiga Mode Operasi — Satu Instrumen, Strategi Gangguan Apa Pun
Tahan DC
Output DC berkelanjutan untuk pengujian tegangan tahan kabel sesuai standar IEC. Atur tegangan target, tahan untuk durasi yang ditentukan, verifikasi integritas isolasi.
Satu Pulsa
Pemicu manual — operator mengontrol momen pelepasan. Ideal untuk verifikasi akustik di titik gangguan yang dicurigai atau saat berkoordinasi dengan kru di ujung yang jauh.
Siklus Otomatis
Pelepasan berjangka waktu otomatis interval ~5 detik. Mode standar untuk penentuan posisi akustik-magnetik — rangkaian pulsa ritmis menciptakan tanda akustik yang konsisten untuk deteksi XHDD503.
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|
| Rentang Tegangan Output | 0–35 kV DC, dapat disesuaikan terus menerus |
| Kapasitor Internal | 4 μF (didedikasikan untuk rentang 35kV) |
| Energi Pelepasan Maksimum | 2.450 J (pada 35kV / 4μF) |
| Peringkat Daya Lonjakan | 2 kVA |
| Akurasi Pengukuran HV | Pembagi tegangan kelas 2,5, meter analog ganda (kV + mA) |
| Mode Operasi | Tahan DC · Satu Pulsa (manual) · Siklus Otomatis (interval ~5 detik) |
| Sistem Keamanan | Interlock mulai posisi nol, pelepasan kapasitor otomatis saat berhenti, perlindungan arus berlebih/tegangan berlebih |
| Fungsi Tambahan | Modul pengambilan sampel gelombang gangguan kabel terintegrasi (output Q9 untuk lokator TDR), mode pengujian tegangan tahan DC |
| Dimensi | Desain terpasang troli dengan kastor terintegrasi dan pegangan transportasi |
| Berat | ~119 kg |
| Catu Daya | AC 220V ±10%, 50Hz ±2% (frekuensi lain dapat disesuaikan) |
| Suhu Operasi | -20°C hingga +50°C |
| Tampilan | Meter analog ganda — voltmeter + ammeter |
| Merek / Asal | XZH TEST / Xi'an, Shaanxi, Cina |
| Sertifikasi | CE, ISO |
2450J vs Generator Multi-Tegangan Khas: Pada 35kV dengan 4μF, XHHV535-4T menghasilkan energi pelepasan hingga 20% lebih banyak daripada unit multi-tegangan pada pengaturan yang sebanding. Energi tambahan ini diterjemahkan langsung ke tanda akustik yang lebih keras di titik gangguan — penting untuk menentukan posisi gangguan resistansi tinggi di mana pelepasan yang lemah tidak terdeteksi di permukaan.
Kontrol Panel — Dirancang untuk Memori Otot
Tata letak kontrol XHHV535-4T mengikuti urutan operasi logis dari kiri ke kanan, meminimalkan waktu pelatihan dan mengurangi kesalahan operator dalam kondisi lapangan:
| Kontrol / Indikator | Fungsi |
|---|
| Ammeter / Voltmeter | Meter analog ganda kelas 2,5 — ammeter kiri menunjukkan arus sisi tegangan rendah, voltmeter kanan menampilkan output HV waktu nyata dalam kV |
| Indikator Nol (Kuning) | Menyala saat kenop kontrol tegangan berada pada posisi nol — tombol Mulai hanya efektif saat indikator ini menyala |
| Indikator HV (Merah) | Menyala saat output tegangan tinggi aktif — berfungsi sebagai peringatan visual bagi semua personel di area pengujian |
| Indikator Daya (Hijau) | Mengonfirmasi keberadaan input AC 220V setelah sakelar daya utama diaktifkan |
| Pemilih Mode | Sakelar putar tiga posisi: Tahan DC · Satu Pulsa · Siklus Otomatis |
| Tombol Mulai | Mengaktifkan output HV — hanya efektif pada posisi nol (interlock mulai nol). Mengangkat relai mulai saat ditekan |
| Tombol Berhenti | Segera memutus output HV, menurunkan relai mulai, dan memicu pelepasan kapasitor otomatis — tekan pada tanda operasi abnormal apa pun |
| Kenop Kontrol Tegangan | Dapat disesuaikan terus menerus dari 0 hingga 35kV — rotasi searah jarum jam meningkatkan output. Harus kembali ke nol sebelum setiap siklus mulai |
Arsitektur Sistem Terintegrasi
- Sumber Tegangan Tinggi DC: Transformator step-up dan penyearah bawaan, menghasilkan output DC bersih dari 0 hingga 35kV tanpa catu daya HV eksternal
- Kapasitor Penyimpanan Energi: Kapasitor khusus 4μF, dicocokkan dengan tahap output 35kV untuk kepadatan energi dan waktu pelepasan yang optimal
- Rakitan Bola Pelepasan: Celah pelepasan yang dimesin presisi di dalam selungkup terlindung, menghasilkan karakteristik lonjakan yang terkontrol dan berulang untuk setiap siklus pelepasan
- Sirkuit Pelepasan Otomatis: Pada perintah Berhenti atau kehilangan daya, kapasitor internal dilepaskan secara otomatis melalui resistor penguras keselamatan — voltmeter turun ke nol, mengonfirmasi keadaan aman sebelum pemutusan kabel
Alur Kerja Lokasi Gangguan Standar dengan XHHV535-4T
- Pra-Lokasi: Sambungkan lokator gangguan kabel TDR (seri XZH TEST 502) untuk mengidentifikasi jarak gangguan perkiraan. Modul pengambilan sampel gelombang terintegrasi 4T menyediakan sinyal pemicu Q9 yang bersih untuk akuisisi TDR yang tersinkronisasi
- Atur Mode: Pilih mode Siklus Otomatis untuk penentuan posisi akustik-magnetik, atau Tahan DC untuk verifikasi isolasi pra-perbaikan
- Periksa Nol dan Mulai: Konfirmasikan indikator nol kuning menyala, tekan Mulai, lalu tingkatkan tegangan ke tingkat lonjakan target melalui kenop kontrol tegangan
- Tentukan Posisi: Dalam mode Siklus Otomatis, 4T memberikan pelepasan 2450J setiap ~5 detik. Gunakan penentu posisi akustik-magnetik (XHDD503) di sepanjang bagian kabel yang telah dilokasi sebelumnya untuk menangkap suara pelepasan dan sinyal elektromagnetik, mempersempit pencarian ke posisi gangguan yang tepat
- Berhenti dan Lepaskan: Tekan Berhenti — 4T secara otomatis memutus output HV dan melepaskan kapasitor internal. Verifikasi voltmeter menunjukkan nol sebelum melepaskan kabel output
Tindakan Pencegahan Keselamatan — Operasi 35kV
- 35kV adalah tingkat tegangan yang mematikan — hanya teknisi tegangan tinggi yang berkualifikasi yang boleh mengoperasikan peralatan ini
- Indikator Nol kuning harus menyala sebelum menekan Mulai — ini adalah interlock keselamatan wajib
- Jangan menyentuh kabel output, batang pelepasan, atau sambungan HV apa pun saat indikator HV merah menyala
- Tekan Berhenti segera jika pembacaan meter abnormal, suara busur, atau bau terbakar terdeteksi
- Selalu verifikasi voltmeter kembali ke nol dan pelepasan otomatis selesai sebelum mendekati area pengujian atau melepaskan kabel
- Hubungkan terminal ground unit ke jaringan pentanahan stasiun sebelum diberi energi — jangan pernah beroperasi tanpa koneksi ground yang terverifikasi
▎Pertanyaan yang Sering Diajukan
T: Bagaimana cara kerja generator lonjakan tegangan tinggi dalam deteksi gangguan kabel?
Generator lonjakan melepaskan pulsa berenergi tinggi ke dalam kabel yang rusak, menciptakan busur tegangan tinggi yang terkontrol di titik gangguan. Busur ini menghasilkan sinyal akustik (suara dentuman keras yang dapat dideteksi oleh mikrofon tanah) dan pulsa elektromagnetik (dapat dideteksi oleh penerima induktif). Dengan menggabungkan waktu kedatangan sinyal akustik dan elektromagnetik, operator dapat menentukan posisi gangguan yang tepat dengan presisi — teknik yang dikenal sebagai sinkronisasi akustik-magnetik.
T: Rentang tegangan mana yang harus saya pilih untuk jenis kabel yang berbeda?
Pemilihan tegangan mengikuti tegangan operasi terukur kabel sebagai panduan umum. Untuk kabel tegangan rendah (hingga 1kV), gunakan rentang 8kV atau 12kV. Untuk kabel distribusi tegangan menengah (6-15kV), rentang 16kV sudah sesuai. Untuk kabel transmisi tegangan tinggi (35kV ke atas), gunakan rentang 32kV. Selalu konsultasikan spesifikasi tegangan uji maksimum produsen kabel dan pastikan semua jarak bebas keselamatan terjaga selama operasi tegangan tinggi.
T: Tindakan pencegahan keselamatan apa yang harus diamati selama operasi generator lonjakan?
Pengujian generator lonjakan tegangan tinggi memerlukan protokol keselamatan yang ketat. Selalu verifikasi kabel sepenuhnya tidak berenergi dan terisolasi dari semua sumber daya sebelum koneksi. Tetapkan perimeter keselamatan minimum 5 meter di sekitar zona pengujian dengan rambu peringatan. Semua personel harus mengenakan APD yang sesuai termasuk pakaian tahan busur, sarung tangan isolasi HV, dan sepatu pelindung dielektrik. Fitur keselamatan terintegrasi — pelepasan otomatis saat daya mati, berhenti darurat, dan interlock tegangan nol — memberikan lapisan perlindungan tambahan tetapi tidak boleh menggantikan prosedur keselamatan yang tepat.
T: Apa keuntungan dari beberapa tingkat energi (Joule) pada unit ini?
Tingkat energi yang berbeda melayani tujuan diagnostik yang berbeda. Pengaturan energi rendah (misalnya, 864J–1024J) ideal untuk konfirmasi gangguan awal dan menemukan gangguan resistansi tinggi di mana energi berlebihan dapat memperburuk kerusakan kabel. Energi sedang (1225J–2048J) memberikan kekuatan sinyal akustik yang optimal untuk sebagian besar penentuan posisi gangguan rutin. Energi tinggi (2450J+) disediakan untuk kabel yang sangat panjang, skenario penguburan dalam, atau gangguan impedansi tinggi yang memerlukan pembangkitan busur yang lebih kuat untuk menghasilkan tanda akustik yang dapat dideteksi. Pilihan tiga tingkat memungkinkan operator untuk mencocokkan output energi dengan kondisi lapangan.
T: Garansi dan dukungan apa yang disertakan dengan generator lonjakan ini?
Garansi standar 12 bulan terhadap cacat manufaktur dengan dukungan teknis seumur hidup. Bersertifikat CE dan ISO 9001:2015. Setiap unit mencakup generator lonjakan, kabel output HV, kabel ground, batang pelepasan, manual pengguna, dan solusi transportasi pelindung. Instalasi di tempat, komisioning, dan pelatihan keselamatan operator tersedia berdasarkan permintaan. Suku cadang termasuk celah pelepasan, kapasitor, dan dioda HV tersedia untuk penggantian cepat.
