XHGG502A2
Deskripsi

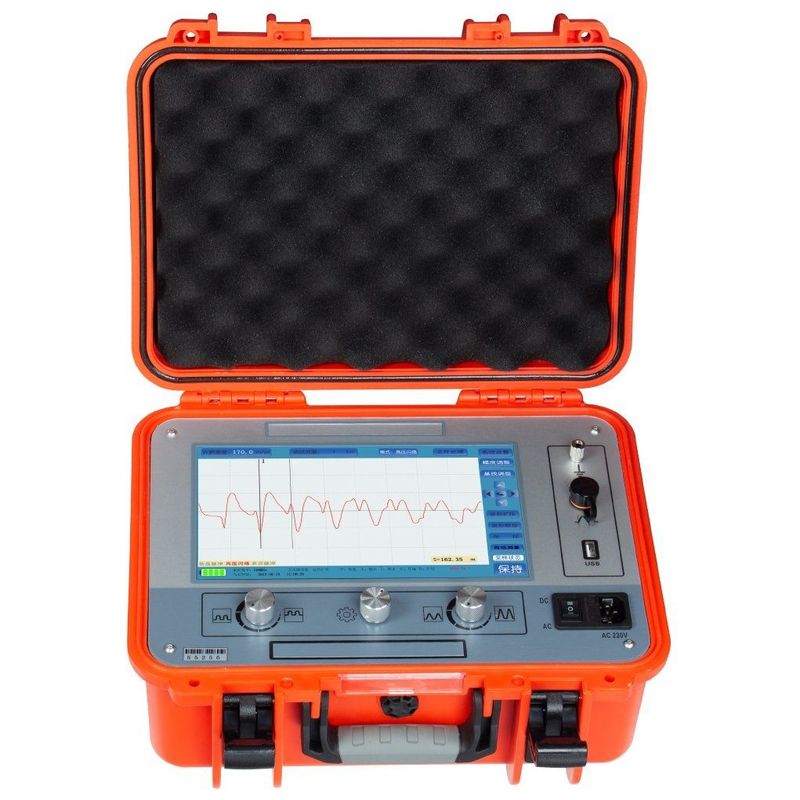

Tester kesalahan kabel mengadopsi kelas industri 10,1 inci komputer sentuh terintegrasi, antarmuka perangkat lunak operasi sederhana, industri kelas sirkuit terintegrasi dan perangkat,dan baterai lithium-ion berkapasitas besar, yang stabil, andal, dan mudah digunakan.
Tester kesalahan kabel ini adalah instrumen khusus untuk mengukur dan menganalisis status dan jarak kesalahan kabel listrik.Tester kesalahan kabel ini menggunakan kombinasi teknologi elektronik modern dan teknologi komputer untuk mencapai penyaringan sinyalPengukuran kecepatan kabel, uji panjang kabel, uji jarak kesalahan kabel.
Tester kesalahan kabel ini cocok untuk resistensi rendah, sirkuit pendek, sirkuit terbuka dan kesalahan pemutusan kabel listrik, kabel koaksial frekuensi tinggi, kabel lampu jalan,dan kawat terkubur yang terbuat dari berbagai bahan dengan berbagai penampang dan media, serta kebocoran resistensi tinggi dan flashover resistensi tinggi. kegagalan jaringan. parameter teknis sesuai dengan "GB / T 18268.1 Persyaratan anti interferensi untuk peralatan pengujian yang digunakan di lokasi industri", "DL/T 849.1-2019 Ketentuan teknis umum untuk penguji khusus untuk peralatan listrik Bagian 1: Penguji flash fault kabel",Persyaratan standar "JJF1042-2020" "Spesifikasi Kalibrasi untuk Penguji Kerusakan Kabel".
Modus kerja: TDR ((pulsa tegangan rendah), flashover tegangan tinggi ((ICE ((arus impuls) / Decay)
Fitur
• TFT touch display berwarna penuh 10,1 inci;
• Sistem tertanam, aman, stabil dan sederhana tampilan dan mode operasi;
• Dengan fungsi pengujian kecepatan gelombang kabel, panjang kabel dan jarak kesalahan;
• Sampling terus menerus sepenuhnya otomatis, menangkap bentuk gelombang setiap saat, tepat waktu dan akurat.
• Dilengkapi dengan pengaturan rentang uji otomatis, analisis bentuk gelombang otomatis dan tampilan jarak uji.
• Menu lengkap dalam bahasa Inggris, dua metode operasi tombol sentuh dan kode, sederhana, cepat dan dapat diandalkan.
• Dilengkapi dengan teknologi pengujian metode pulsa tegangan rendah, metode flashover tegangan tinggi, tampilan bentuk gelombang halus dan mudah diinterpretasikan.
• Instrumen ini memiliki kemampuan pemrosesan data yang kuat, sehingga mudah bagi pengguna untuk mengelola dan mengarsipkan file bentuk gelombang.
• Memiliki fungsi penyimpanan gelombang uji yang besar:bentuk gelombang yang diuji di lokasi dapat dengan mudah disimpan dalam instrumen dalam urutan yang ditentukan oleh nama Cina untuk ditarik dan diamati kapan saja; dapat menyimpan lebih dari 8.000 catatan pulsa tegangan rendah dan gelombang flashover tegangan tinggi, dan beberapa pulsa Lebih dari 250 catatan bentuk gelombang dapat direkam,dan file bentuk gelombang dapat diimpor ke perangkat lunak komputer untuk manajemen dan analisis menggunakan komunikasi USB.
• Kecerahan ultra-tinggi, kecerahan lampu latar LED mencapai 280nit, resolusi 1024 * 600, nyaman untuk lingkungan yang terkena sinar matahari langsung dalam operasi.
Spesifikasi teknis
| Frekuensi pengambilan sampel |
80MHz |
| Amplitudo denyut nadi tegangan rendah |
100V±15% |
| Jangkauan |
≥65km |
| Suara tese |
300m/1 km/5 km/25km/65km |
| Lebar pulsa |
0.125US/0.50US/2.50US/7.25US/ 10.0US |
| Resolusi minimum |
0.1m |
| Area buta uji |
≤20m |
| Kesalahan pengukuran |
≤±(0,5%×L+1m), L adalah panjang kabel |
| Mode pasokan listrik |
Pengisian AC110V ~ 240V, 50Hz/60Hz |
| Volume dan berat |
L358mm × W284mm × H168mm -4,7kg |
| Kondisi kerja |
Suhu -20oC~+65oC, kelembaban relatif 90%, tekanan atmosfer 750±30mmHg |
Daftar kemasan
XHDD503B
Pengantar Pencari kesalahan kabel XHDD503B menggunakan metode sinkronisasi akustik dan magnetik untuk menentukan titik kesalahan kabel listrik.Flashover elektronik dihasilkan oleh generator debit dampak, diambil dan diperkuat oleh probe yang sesuai, dan lokasi titik kesalahan yang tepat ditentukan oleh penilaian pendengaran dan visual.Ini adalah perangkat yang menyelesaikan posisi yang tepat dari titik kesalahan kabel dalam rentang pengukuran kasar dan mengumpulkan perbedaan waktu akustik dan magnetikIni mengintegrasikan teknologi penentuan posisi, pengujian jalur yang dibantu dan teknologi lainnya,menyediakan beberapa mode pengujian dan informasi cepat yang kaya dan beragam untuk secara efisien dan akurat menyelesaikan lokasi kesalahan kabel.
Indikator teknis
| AcousticcFungsi titik tetap sinkron magnetik |
| AcousticcFungsi titik tetap sinkron magnetik |
Saluran suara |
a) Bandwidth
Semua lulus: 100Hz ~ 1500Hz.
Low pass: 100Hz ~ 400Hz.
Qualcomm: 150Hz ~ 1500Hz.
Band pass: 200Hz ~ 600Hz.
b) Sinyal maksimum Peningkatan: >=100dB.
c) Keakuratan titik tetap: 0,1m. |
| Saluran medan magnet |
Peningkatan sinyal maksimum: >=100db |
| Mode penentuan posisi waktu transit akustik: tampilan bentuk gelombang, tampilan waktu transit akustik dan magnetik. |
| Peningkatan sinyal: diatur dari 1 sampai 8 tingkat. |
| Saluran medan magnet: diatur dari 1 sampai 8 tingkat |
| Grafik bar menunjukkan kekuatan sinyal suara, dan batas pemicu suara (0 sampai 99 tingkat) dapat disesuaikan. |
| Kekuatan sinyal elektromagnetik ditunjukkan oleh grafik batang, ambang trigger medan magnet (0 sampai 99 tingkat) dapat disesuaikan, dan memiliki fungsi trigger medan magnet. |
| Indikasi grafik batang kekuatan sinyal elektromagnetik, ambang batas pemicu medan magnet yang dapat disesuaikan, dengan fungsi pemicu medan magnet. |
| Modus penentuan posisi perbedaan waktu akustik-magnetik: tampilan bentuk gelombang, perbedaan waktu akustik-magnetik maksimum adalah 80 ms, yang dapat dihitung secara otomatis dan dianalisis secara manual;itu dapat merekam terakhir kali perbedaan waktu akustik-magnetik. |
| Sumber daya listrik: |
a) Baterai: Baterai lithium-ion terintegrasi, tegangan 8,4V, kapasitas 2,4Ah
b) Waktu penggunaan: waktu penggunaan terus menerus > 8 jam;
c) Pengecas: input AC220V±10%, 50Hz; output nominal 8,4V, 1A
d) Waktu pengisian: <3jam. |
| Mode tampilan: LCD berwarna 5 inci, resolusi 854*480, dengan fungsi sentuh. |
| Suhu lingkungan operasi: -20°C-65°C, kelembaban≤90% RH, ketinggian <4500m. |
