Sistem Lokasi Kesalahan Kabel ARC 1024J Energi Pelepasan 32kV dan Di Bawahnya untuk Dijual

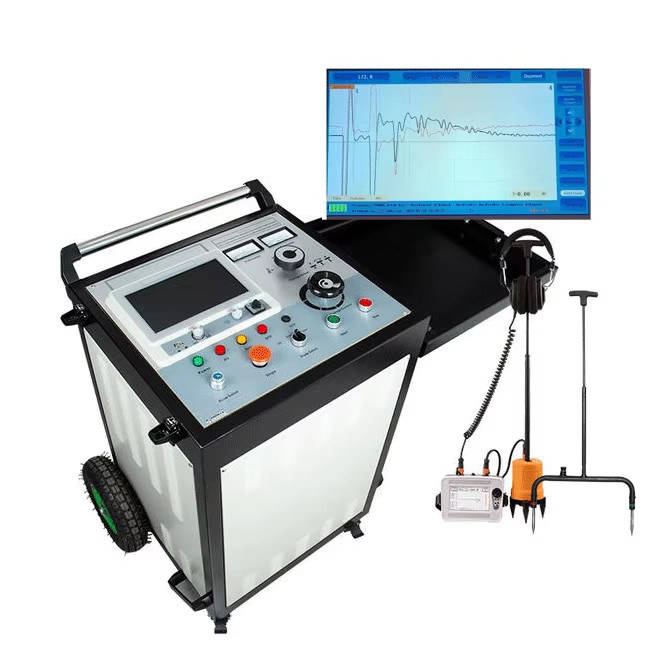

XHHV535-2TSBSistem lokasi kesalahan kabel digunakan untuk mendeteksi kesalahan isolasi utama kabel listrik dengan tingkat tegangan 35 kV dan di bawah dan mengkalibrasi panjang kabel.sebuah penguji kesalahan kabel dan generator pulsa tegangan tinggi.
Penguji kesalahan kabel mengadopsi antarmuka perangkat lunak operasi sederhana, kontrol terpusat oleh microcomputer chip tunggal, operasi tipe sentuh, dan baterai lithium-ion kapasitas besar yang dibangun di dalam.Dia stabil., dapat diandalkan, dan mudah digunakan. sumber daya independen dan sistem pasokan listrik digunakan untuk mencegah gangguan pasokan listrik selama pelepasan dampak.
Sistem uji kesalahan kabel ini cocok untuk rintangan rendah, sirkuit pendek, sirkuit terbuka dan kabel rusak kesalahan kabel listrik,frekuensi tinggi kabel koaksial, kabel lampu jalan,dan kabel bawah tanah dari berbagai bahan dengan berbagai bagian silang dan media yang berbeda, serta kebocoran resistensi tinggi dan flash resistensi tinggi atas kesalahan.

Parameter teknis

Parameter pra-lokasi kesalahan kabel:

• Frekuensi pengambilan sampel: 1MHz~400MHz;
• Amplituda denyut nadi tegangan rendah: 300V±15%;
• Jangkauan pengukuran jarak: ≥ 120km;
• Jarak uji: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km;
• Lebar denyut nadi: 0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS;
• Resolusi minimum: 0,07m;
• Area buta uji: ≤ 10m;
• Kesalahan pengukuran: ≤ ± 0,5% × L + 1m), L adalah panjang kabel;
• Sumber daya kerja: baterai lithium 10,4AH internal; waktu pengisian sekitar 2 jam, waktu kerja 5 jam

XHDD503E Penunjuk kesalahan kabel

Penunjuk kesalahan kabel XHDD503E menggunakan prinsip sinkronisasi akustik-magnetik pengambilan getaran dan induksi elektromagnetik untuk menentukan lokasi spesifik titik kesalahan kabel.Dengan bantuan generator pulsa tegangan tinggiFenomena fisik seperti gelombang getaran,Gelombang suara dan gelombang elektromagnetik yang dihasilkan oleh flash over discharge dari titik kesalahan dikumpulkan oleh probe khusus dari instrumen posisiSetelah pemrosesan cerdas oleh host, jarak kesalahan dan suara kesalahan output ditampilkan. Akhirnya, lokasi titik kesalahan yang tepat dinilai oleh pendengaran dan penglihatan penguji.Itu adalah, tugas penentuan posisi yang tepat dari titik kesalahan kabel "langsung di atas kabel, dalam kisaran pengukuran kasar" selesai.
XHDD503E kabel fault pinpointer cocok untuk resistensi rendah, sirkuit pendek, sirkuit terbuka, dan kabel rusak kesalahan dari berbagai
kabel listrik, kabel koaksial, dan kabel dan kabel tegangan rendah dengan tingkat tegangan yang berbeda, pemotongan silang yang berbeda, dan
media yang berbeda, serta kebocoran dan kilat atas kesalahan resistensi tinggi.

Parameter utama:

Saluran suara-Bandwidth
l All-pass: 100Hz ~ 1600Hz.
L low pass: 100Hz ~ 300Hz.
l High pass: 160Hz ~ 1600Hz.
I Band pass: 200Hz ~ 600Hz.
Pengaturan saluran: 8 tingkat suara, magnetik dan tegangan.
Output suara: Peningkatan: 16 tingkat (0-112dB), Impedansi: 350Ω
Jangkauan deteksi: 0,00-99,99ms, 75mV-75V
Keakuratan deteksi: Posisi: ≤0,1m; Tegangan langkah: ≤0,5m; Jalur: ≤0,5m
Sumber daya kerja: 4*18650 baterai lithium standar.
Waktu tunggu: lebih dari 8 jam
Suhu lingkungan: -25-65°C; kelembaban relatif: ≤90%
Dimensi volume: 428L × 350W × 230H
Berat keseluruhan: 7kg
