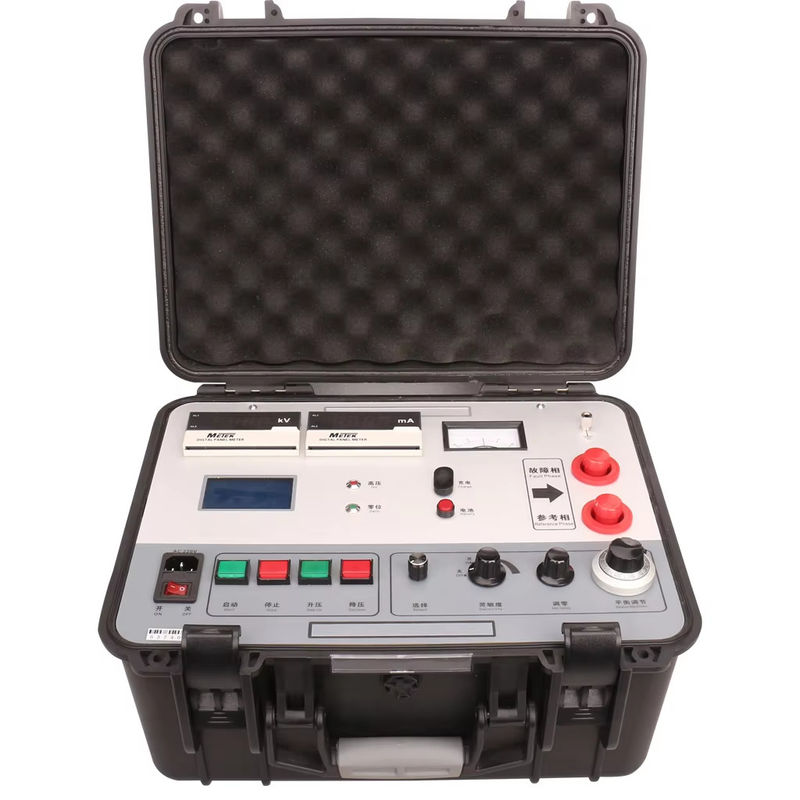

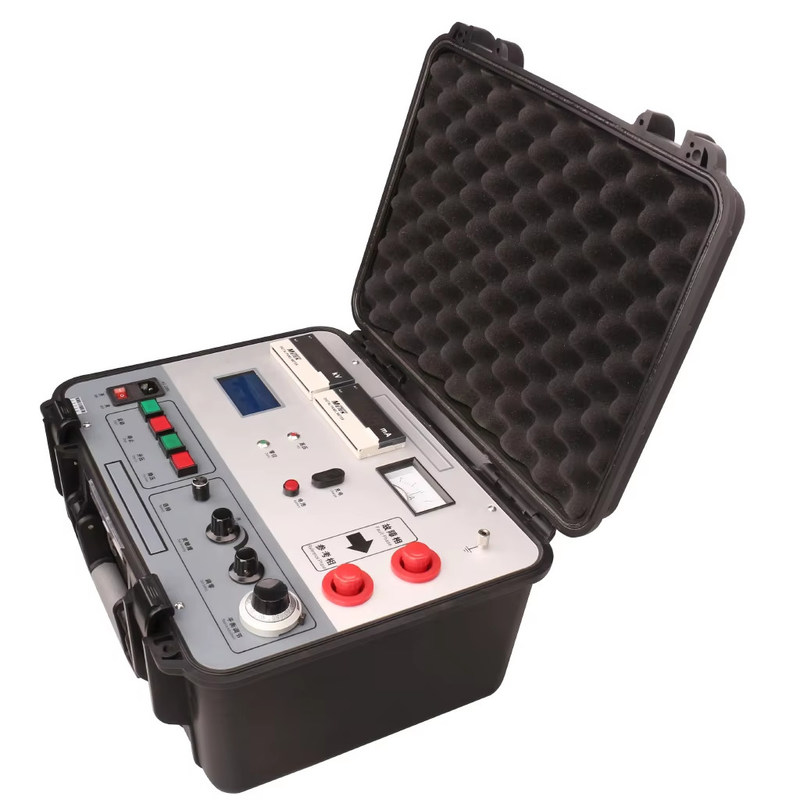

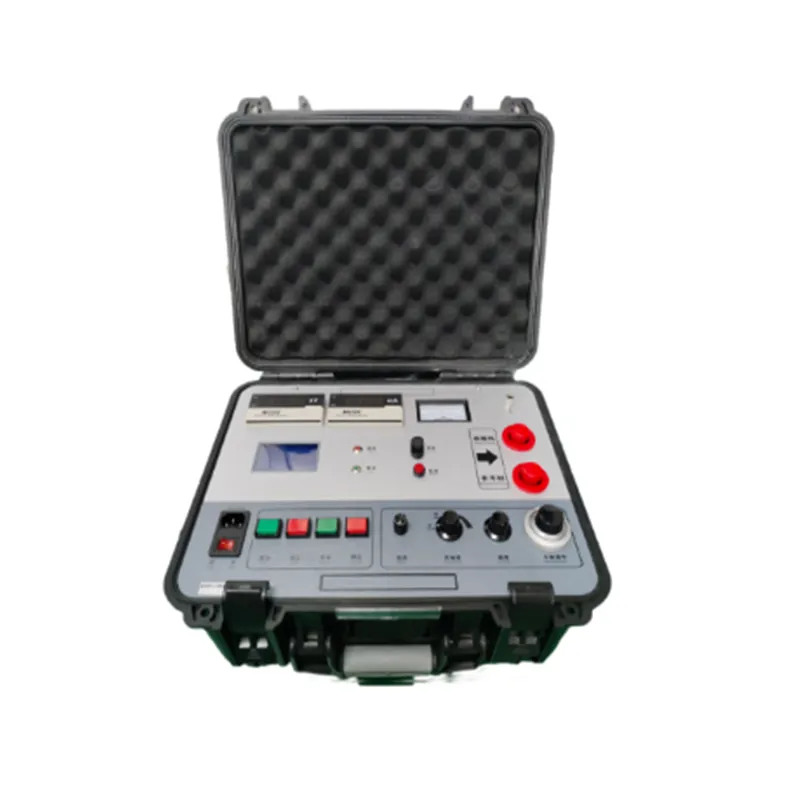

Metode jembatan HV 7500V Penguji kesalahan kabel listrik luar

Pendahuluan

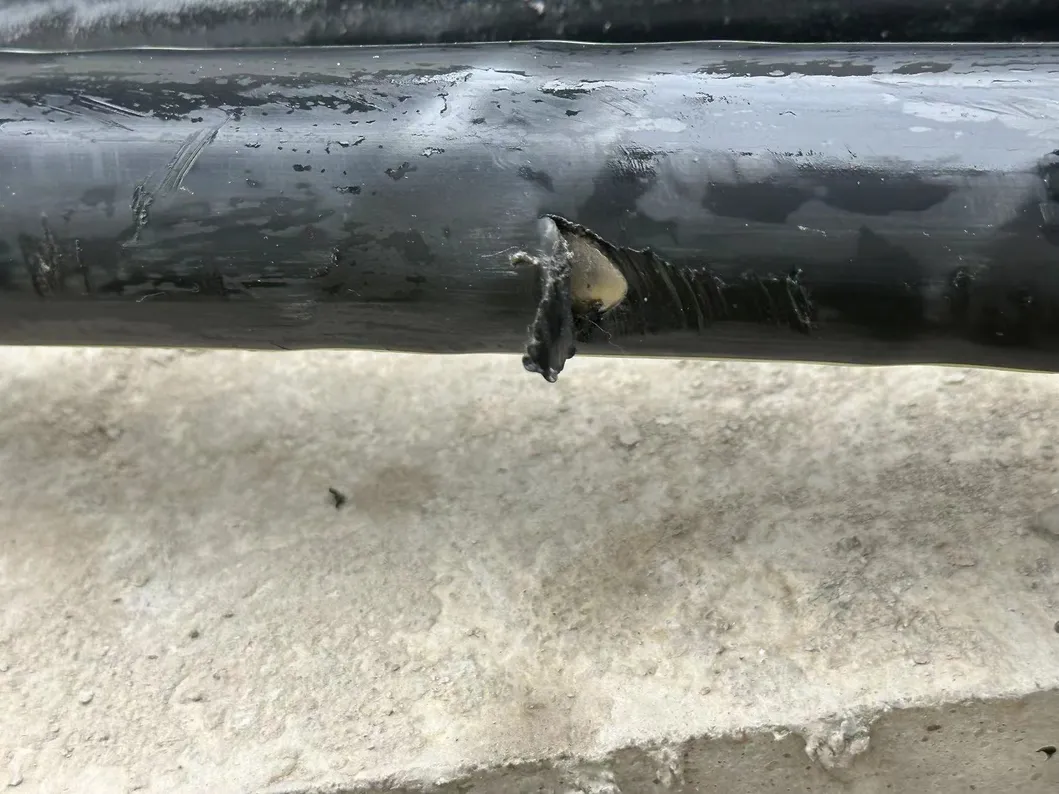

Penguji kerusakan selubung luar kabel XHHG521A dirancang berdasarkan prinsip jembatan MURRAY dan dapat digunakan untuk menemukan titik kerusakan berbagai kabel dan titik cacat yang tidak mengalami kerusakan tetapi memiliki nilai resistansi isolasi rendah.

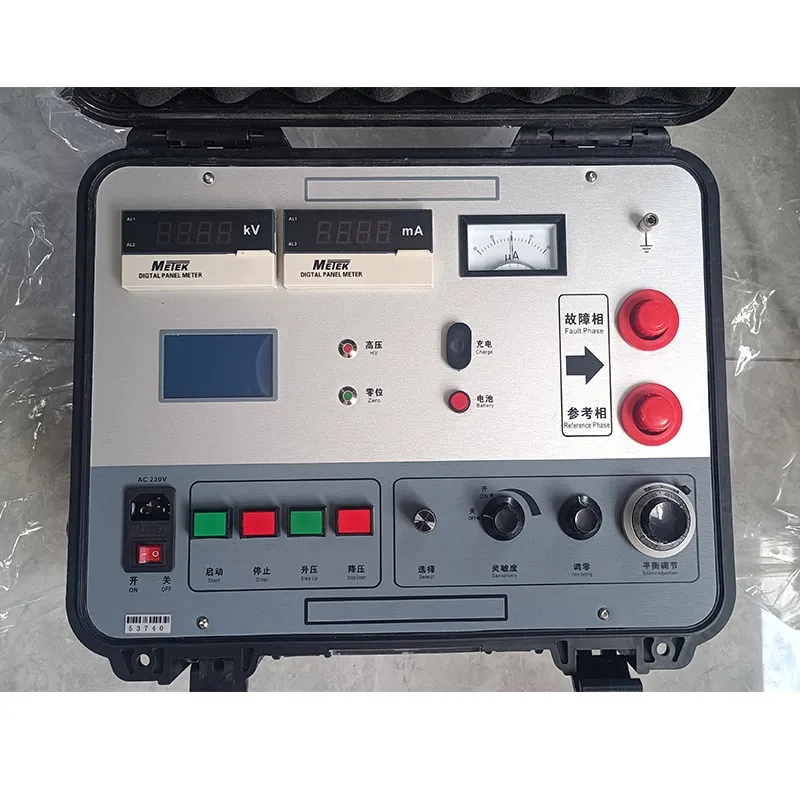

Peralatan menggunakan pengatur tegangan listrik dan transformator tipe-R untuk membentuk sumber arus konstan tegangan tinggi, dan pengoperasian tombol dapat meningkatkan atau menurunkan tegangan. Tegangan tanpa beban adalah 7500V, arus hubung singkat adalah 100mA, dan penguat dan galvanometer sensitivitas tinggi digunakan untuk menunjukkan keseimbangan. Ini membentuk jembatan seimbang dengan potensiometer proporsional, dan seluruhnya ditempatkan pada potensi tinggi. Kabel pengukuran adalah kabel karet tegangan tinggi dua inti yang dirancang khusus. Metode pengukuran resistansi empat terminal digunakan untuk menghindari kesalahan yang disebabkan oleh resistansi timbal. Seluruh panel berada pada potensi rendah. Pengoperasian satu sentuhan, masukkan panjang kabel dan secara otomatis menghitung jarak kerusakan. Sumber tegangan tinggi dan jembatan terintegrasi dalam kotak pelindung portabel. Oleh karena itu, perangkat memiliki tegangan tinggi, ringan, pengoperasian mudah, dan penggunaan yang aman.

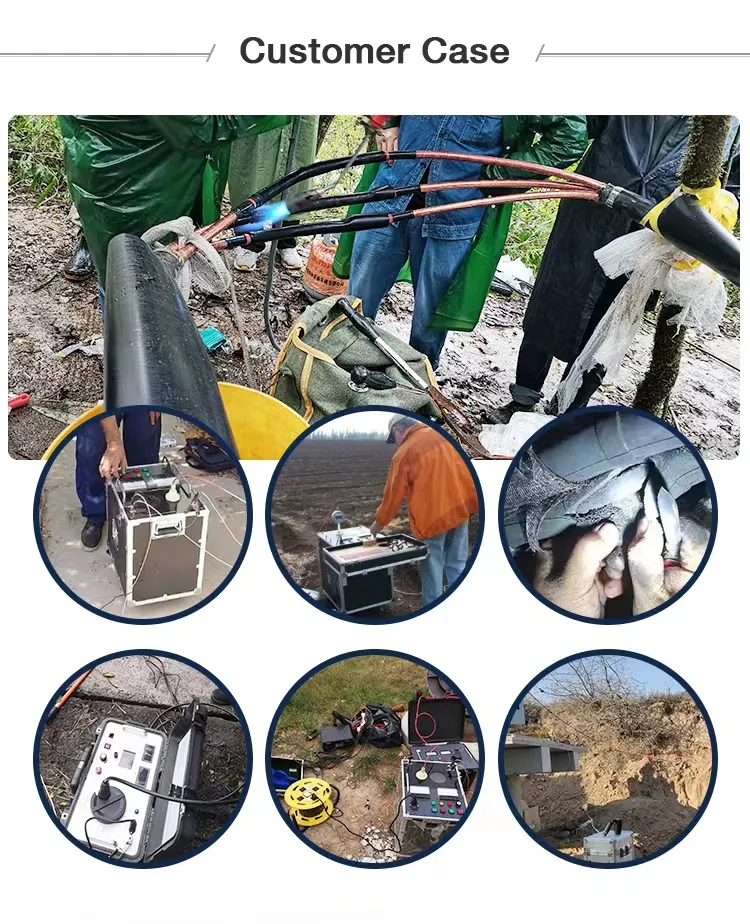

Jembatan tegangan tinggi sangat cocok untuk

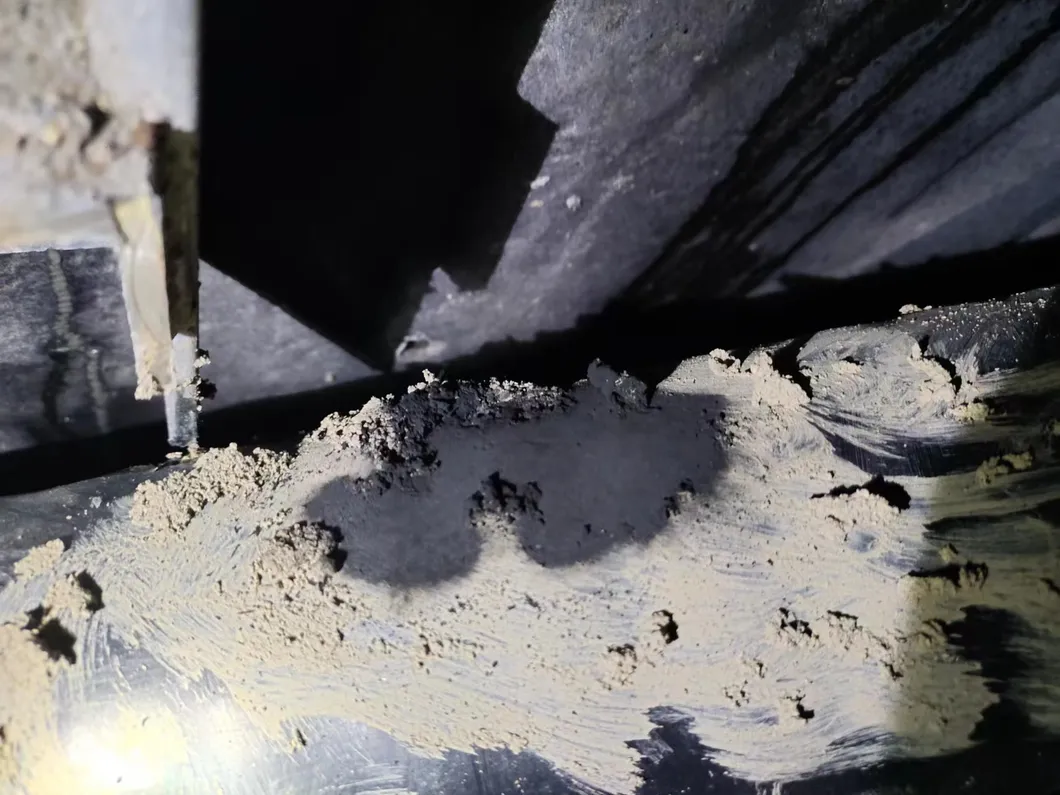

1. Titik kerusakan resistansi tinggi kabel setelah pemasangan, terutama titik kerusakan resistansi tinggi linier yang sulit terbakar menjadi resistansi rendah, seperti kerusakan resistansi tinggi linier dari sambungan tengah kabel.
2. Titik kerusakan tipe flashover. Setelah kerusakan, sumber arus konstan dapat mempertahankan busur, arus stabil mengalir melalui jembatan, dan jembatan memiliki sensitivitas yang cukup.
3. Cacat yang belum rusak tetapi memiliki resistansi rendah, seperti cacat isolasi yang ditemukan dengan megohmmeter yang memiliki resistansi kabel rendah tetapi tidak rusak di bawah tegangan operasi.
