Multifungsi Kabel Instrumen Identifikasi Kabel Cerdas

Deskripsi Produk

1Kondisi awal dan kondisi kerja

2Spesifikasi pemancar

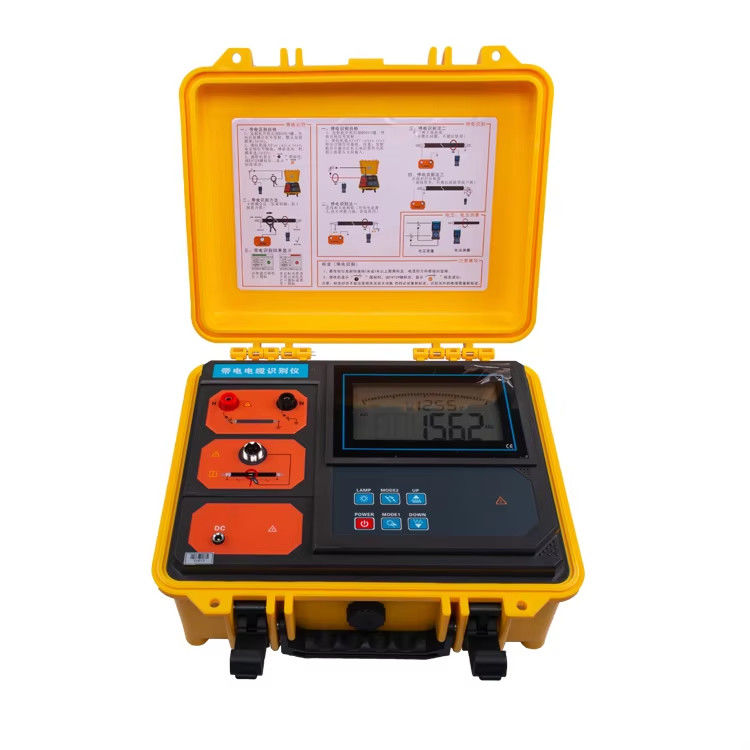

Instrumen identifikasi kabel hidup 505DS, juga dikenal sebagai instrumen identifikasi kabel, instrumen identifikasi kabel multi-fungsi, dan instrumen identifikasi kabel cerdas,dirancang untuk insinyur kabel listrik dan pekerja kabel untuk memecahkan masalah teknis identifikasi kabelPengguna dapat secara akurat mengidentifikasi salah satu kabel target dari beberapa kabel melalui instrumen, sehingga menghindari secara tidak sengaja menggergaji kabel hidup dan menyebabkan kecelakaan serius.Identifikasi kabel dimulai dari operasi di kedua ujung kabel. Penomoran ganda di kedua ujung kabel harus dijamin akurat. Instrumen ini dirancang dengan teknologi PSK dikombinasikan dengan algoritma yang tepat.Tidak peduli seberapa tepercaya memori staf di tempat adalahProduk ini juga memiliki fungsi identifikasi kabel hidup, identifikasi kabel kegagalan listrik, uji arus AC,dan uji tegangan ACIni terdiri dari pemancar, pemancar arus penjepit, penerima, dan penerima arus fleksibel penjepit.

Pemancar:Ini mengirimkan sinyal ke kabel target selama identifikasi kabel hidup dan kabel mati.dan perlindungan otomatisTransmitter mengadopsi desain kotak alat khusus terintegrasi, menggunakan plastik polipropilena sebagai bahan baku, dan menambahkan pengisi komposit baru untuk cetakan injeksi satu kali.kekakuan, kekerasan, ketahanan haus, ketahanan panas, dan kinerja isolasi. lemari dapat menahan tekanan sekitar 200kg, tuan rumah LCD besar menampilkan sisa daya baterai secara real time,lampu latar putih, dan indikasi dinamis dari sinyal emisi, yang jelas sekilas.

Klem pembawa:Ketika kabel hidup diidentifikasi, penjepit pemancar memasangkan sinyal dari pemancar ke kabel target. ukuran rahang adalah Φ120mm. penjepit pemancar memiliki directivity.Sinyal pemancar mengalir dari arah yang ditunjukkan oleh anak panah pada penjepit pemancar. Selama identifikasi hidup: menggunakan kaliper untuk pasangan arus pulsa output, memancarkan empat frekuensi: 625Hz, 1562Hz, 2500Hz, 10kHz,pasangan ke kabel target (kabel target adalah kabel lapis baja tiga inti) melalui pemancar, dan menyuntikkan pulsa komposit ke inti kabel sinyal arus,arus pulsa menghasilkan medan elektromagnetik di sekitar kabel target untuk penerima dan klem arus fleksibel untuk mendeteksi dan mengidentifikasi; karena arus pulsa adalah arah, deteksi juga arah.

Bila pengidentifikasian kegagalan listrik:Arus pulsa output yang terhubung langsung digunakan untuk menyuntikkan sinyal arus pengkodean pulsa ke inti kabel.Arus ini menghasilkan medan elektromagnetik di sekitar kabel target untuk penerima dan klem arus fleksibel untuk mendeteksi, dekode, dan mengidentifikasi; karena arus memiliki directivity, sehingga Deteksi juga arah.

Penerima:Ini adalah perangkat genggam, layar LCD berwarna 3,5 inci, built-in mikroprosesor berkecepatan tinggi, dikombinasikan dengan algoritma yang tepat, untuk mengidentifikasi dan mendekode sinyal arus kode pulsa dari pemancar,dan memiliki fungsi kalibrasi kekuatan sinyal untuk menampilkan kekuatan sinyal dan hasil deteksi. halus dan intuitif; tampilan dinamis dari bar skala warna, jelas pada sekilas, berhasil kabel identifikasi tanda centang, non-target kabel tanda centang,dapat dengan cepat dan otomatis mengidentifikasi kabel targetPada saat yang sama, rentang tegangan yang dapat diuji adalah AC 0.00V ~ 600V (50Hz / 60Hz), rentang arus AC yang dapat diukur adalah AC 0.00A ~ 5000A (50Hz / 60Hz), dan frekuensi arus yang dapat diukur adalah 45Hz ~ 70Hz.

Klem arus fleksibel:Ini adalah kumparan Rockwell dengan kemampuan pelacakan sementara yang sangat baik, dapat dengan cepat mengidentifikasi arus kode pulsa yang dihasilkan oleh pemancar,dan cocok untuk kabel tebal atau konduktor berbentuk tidak teraturDiameter bagian dalam rahang adalah sekitar 200mm, dan dapat menggenggam kabel di bawah Φ200mm, tanpa memutuskan sirkuit yang diuji, pengukuran tanpa kontak, aman dan cepat.

Catatan khusus:Instrumen identifikasi kabel ini memiliki fungsi identifikasi kabel hidup dan kegagalan kabel identifikasi daya.itu dilarang untuk terhubung ke kabel hidup. identifikasi kabel hidup hanya berlaku untuk kabel lapis baja tiga inti. ketika mengidentifikasi pengikat pemancar dan pengikat penerima tidak dapat dicampur,dan arah sinyal masukan harus konsisten.
