Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator
Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator
  • Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator

Rincian produk:
Tempat asal: Cina
Nama merek: XZH Test
Sertifikasi: CE/ISO
Nomor model: Xhhd523l
Informasi Rinci
Tempat asal:
Cina
Nama merek:
XZH Test
Sertifikasi:
CE/ISO
Nomor model:
Xhhd523l
Menyoroti:

High Light

Menyoroti:

Pencari kesalahan kabel tegangan yang dapat disesuaikan

,

penguji selubung kabel daya bawah tanah

,

pendeteksi kerusakan kabel berbasis frekuensi

Trading Information
Kuantitas min Order:
1unit
Kemasan rincian:
Kotak kayu
Waktu pengiriman:
5-8 hari kerja
Syarat-syarat pembayaran:
T/t
Menyediakan kemampuan:
2000unit/tahun
Deskripsi Produk

Informasi dasar.

Model NO.
XHHD523L
Mode Uji
Tes yang disimpan
Penggunaan
Penguji Kabel Audio, Penguji Kabel Koaksial, Penguji Kabel Digital
Wilayah pengujian
Membentuk Kabel
Sertifikasi
CE, ISO
Disesuaikan
Disesuaikan
Warna
Oranye
Frekuensi pengujian
128Hz/111Hz/105Hz/94Hz ((Afc)
Resolusi
0.5m
Paket Pengangkutan
Kotak Kayu yang Diisi dengan Bubuk di Dalam
Spesifikasi
350mm*280mm*170mm
Merek dagang
XZH TEST
Asal usul
Cina Xi'an
Kode HS
8543201000
Kapasitas Produksi
1000 keping/tahun

Deskripsi Produk



Deskripsi Produk

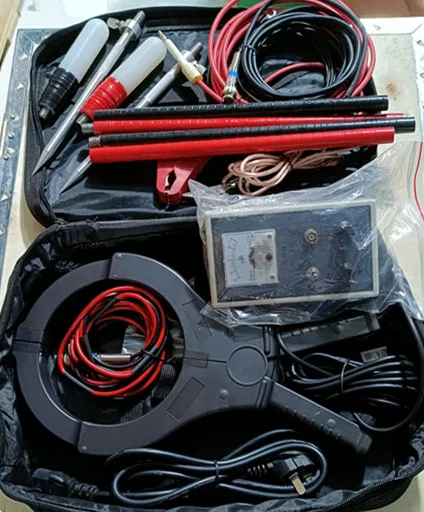

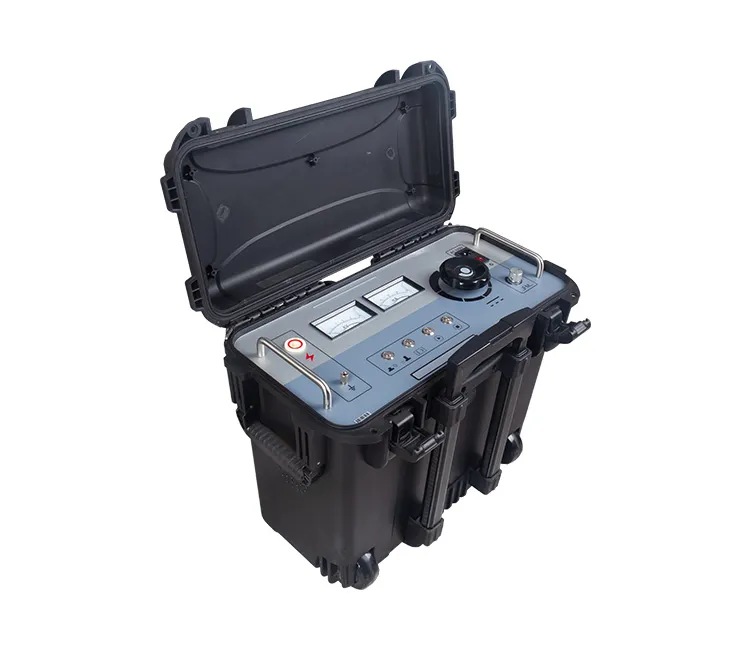

XHHD523L kabel kesalahan sheath lokator

Dirancang berdasarkan prinsip Jembatan Murray. Peralatan ini memiliki karakteristik tegangan tinggi, berat ringan,pengoperasian yang nyaman dan High voltage Cable sheath fault locator.
Xhhd523L Factory Supply Step Voltage and Clamp Current Cable Fault Sheath Locator

* Titik kerusakan kabel dengan resistensi tinggi setelah diletakkan, terutama titik kerusakan impedansi tinggi linear yang sulit ditembakkan ke resistensi rendah,seperti kerusakan linear resistensi tinggi dari konektor tengah kabel.
* Titik kerusakan tipe flashover, setelah kerusakan, sumber arus konstan dapat mempertahankan busur, ada arus yang stabil melalui jembatan, dan jembatan memiliki sensitivitas yang cukup.
* Tidak rusak, tetapi titik cacat resistensi rendah, seperti penggunaan Meg ohm meter ditemukan resistensi kabel rendah, tetapi tegangan operasi tidak memecahkan titik cacat isolasi.

Xhhd523L Factory Supply Step Voltage and Clamp Current Cable Fault Sheath Locator
Xhhd523L Factory Supply Step Voltage and Clamp Current Cable Fault Sheath Locator


Langkah pengujian:

1. Periksa status kerusakan kabel dengan multimeter, jam goyang atau peralatan tahan tekanan lainnya,dan merekam nilai dari setiap inti yang isolasi resistensi terhadap tanah atau residual tegangan kerusakan.

2. Catat panjang, model, bagian silang dan parameter lain dari kabel yang akan diuji, dan periksa rute di sepanjang jalur peletakan kabel.Dalam kabel kesalahan jarak jauh sirkuit pendek dan terminal outlet kabel bantu, tinggalkan satu orang di pemantauan jarak jauh untuk menghindari cedera tekanan tinggi.

3. kabel. tanah instrumen yang terkoneksi dengan handal ke badan pengetatan lokasi posisi.
Tulang pengikat dihubungkan ke tanah instrumen. kepala pengukur (klip hitam) dihubungkan ke inti kabel yang rusak dan
ujung pengukur (clip merah) dihubungkan ke inti kabel bantu.

4. jembatan nol (tombol tegangan tinggi bukan nol).
Xhhd523L Factory Supply Step Voltage and Clamp Current Cable Fault Sheath Locator
Xhhd523L Factory Supply Step Voltage and Clamp Current Cable Fault Sheath Locator


5. catu daya yang terhubung ke AC220V.

6. Meningkatkan tekanan. Menyalakan saklar daya dan indikator daya menyala. Ketika tombol tekanan tinggi diputar melawan arah jarum jam, posisi nol diaktifkan.

7. Putar tombol tekanan tinggi searah jarum jam dan menonton voltmeter dan ammeter sampai ammeter melebihi 5mA. Jika arus tidak stabil,tegangan dapat terus meningkat untuk periode waktu untuk membentuk busur stabil atau daerah konduktif, menstabilkan arus selama tes.

8Putar tombol zoom searah jarum jam untuk meningkatkan sensitivitas secara bertahap sampai
galvanometer menyimpang secara signifikan tetapi tidak melampaui. putar dial untuk membuat galvanometer nol. (jika penunjuk ke kiri, putar searah jarum jam, penunjuk ke kanan,dan searah jarum jam)Perhatikan pembacaan P1 dari dial simbal pada saat ini.

9Posisi pertukaran penjepit akan diukur dan langkah-langkah (4) sampai (10) akan diulang untuk
mendapatkan pembacaan lain P2, yang harus memiliki P1 + P2 = 1000

10. Perhitungan. Lokasi titik kesalahan X=2 × L × P1‰ Perhatikan lebih banyak
Kabel bantu akan melipatgandakan jumlah kabel yang terlibat dalam perhitungan.

Xhhd523L Factory Supply Step Voltage and Clamp Current Cable Fault Sheath Locator
Xhhd523L Factory Supply Step Voltage and Clamp Current Cable Fault Sheath Locator

Xhhd523L Factory Supply Step Voltage and Clamp Current Cable Fault Sheath Locator

Profil Perusahaan

Xhhd523L Factory Supply Step Voltage and Clamp Current Cable Fault Sheath Locator


Sertifikasi

Xhhd523L Factory Supply Step Voltage and Clamp Current Cable Fault Sheath Locator


Pengemasan & Pengiriman

Xhhd523L Factory Supply Step Voltage and Clamp Current Cable Fault Sheath LocatorXhhd523L Factory Supply Step Voltage and Clamp Current Cable Fault Sheath Locator

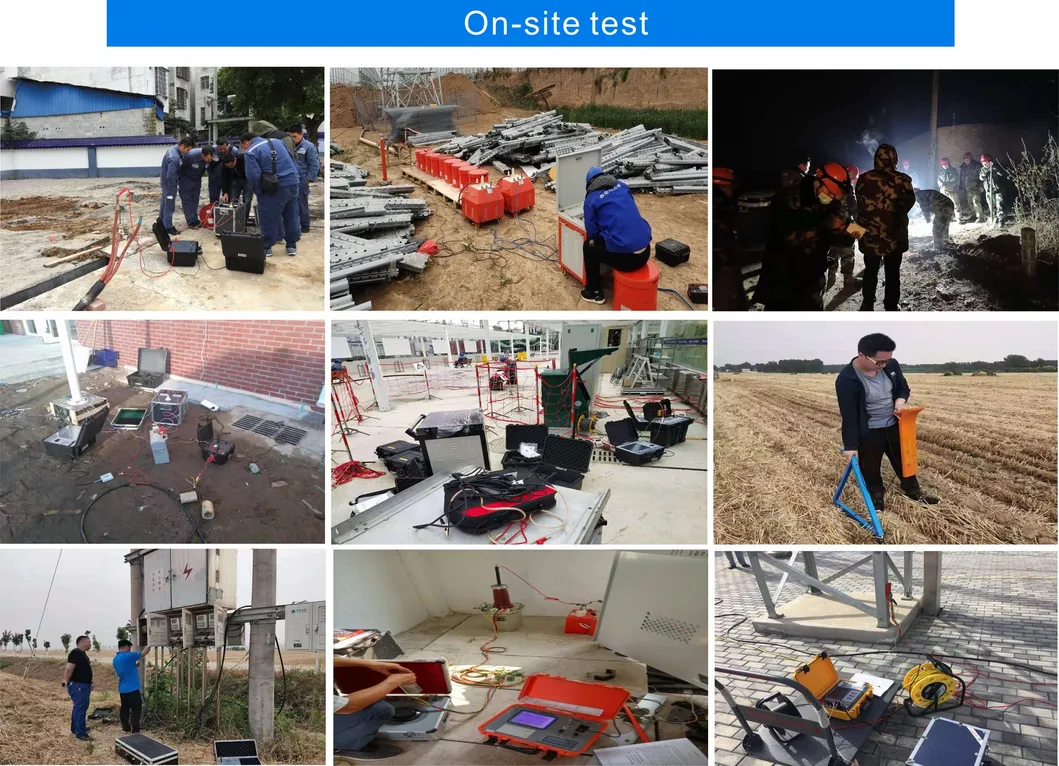

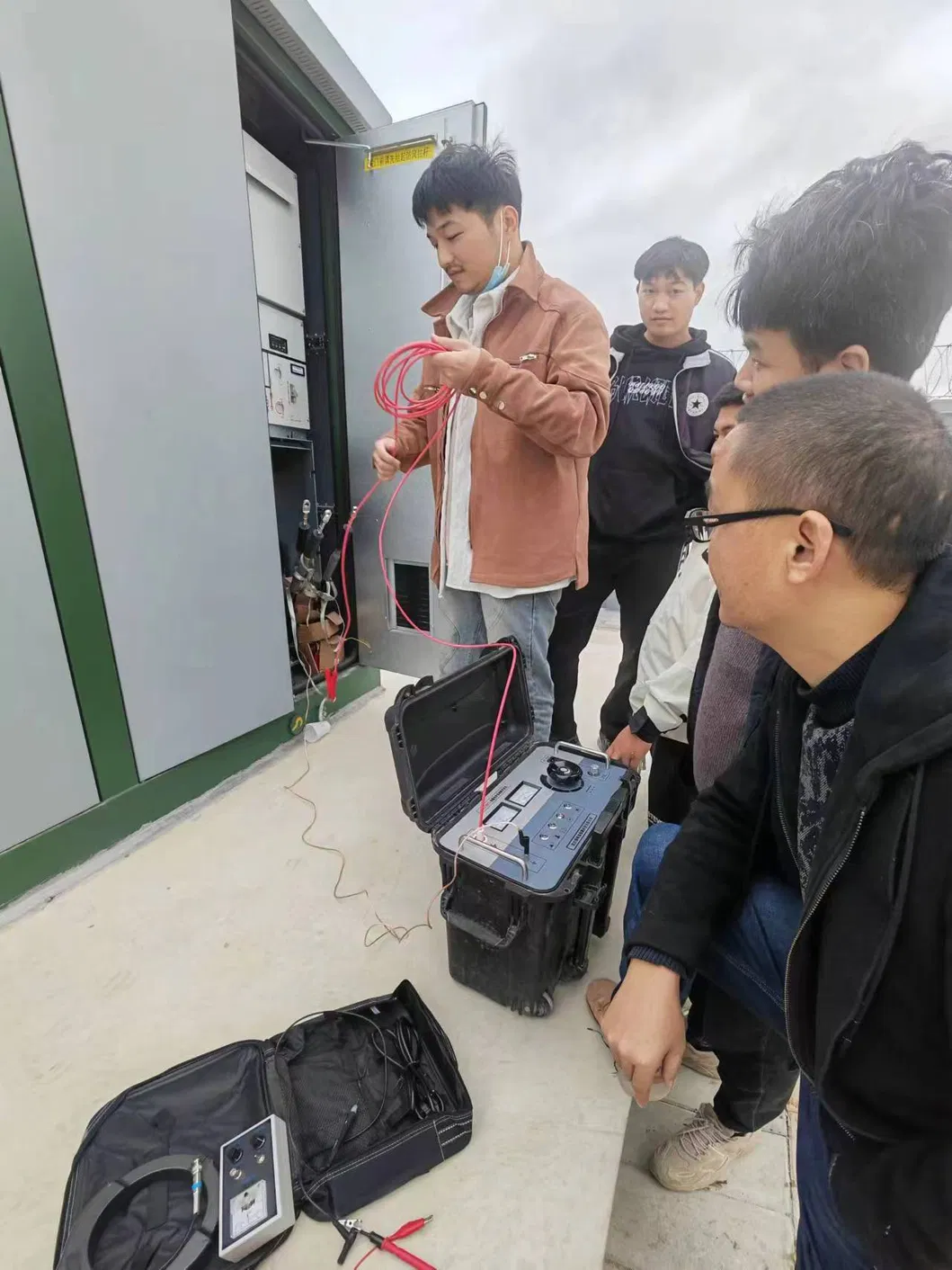

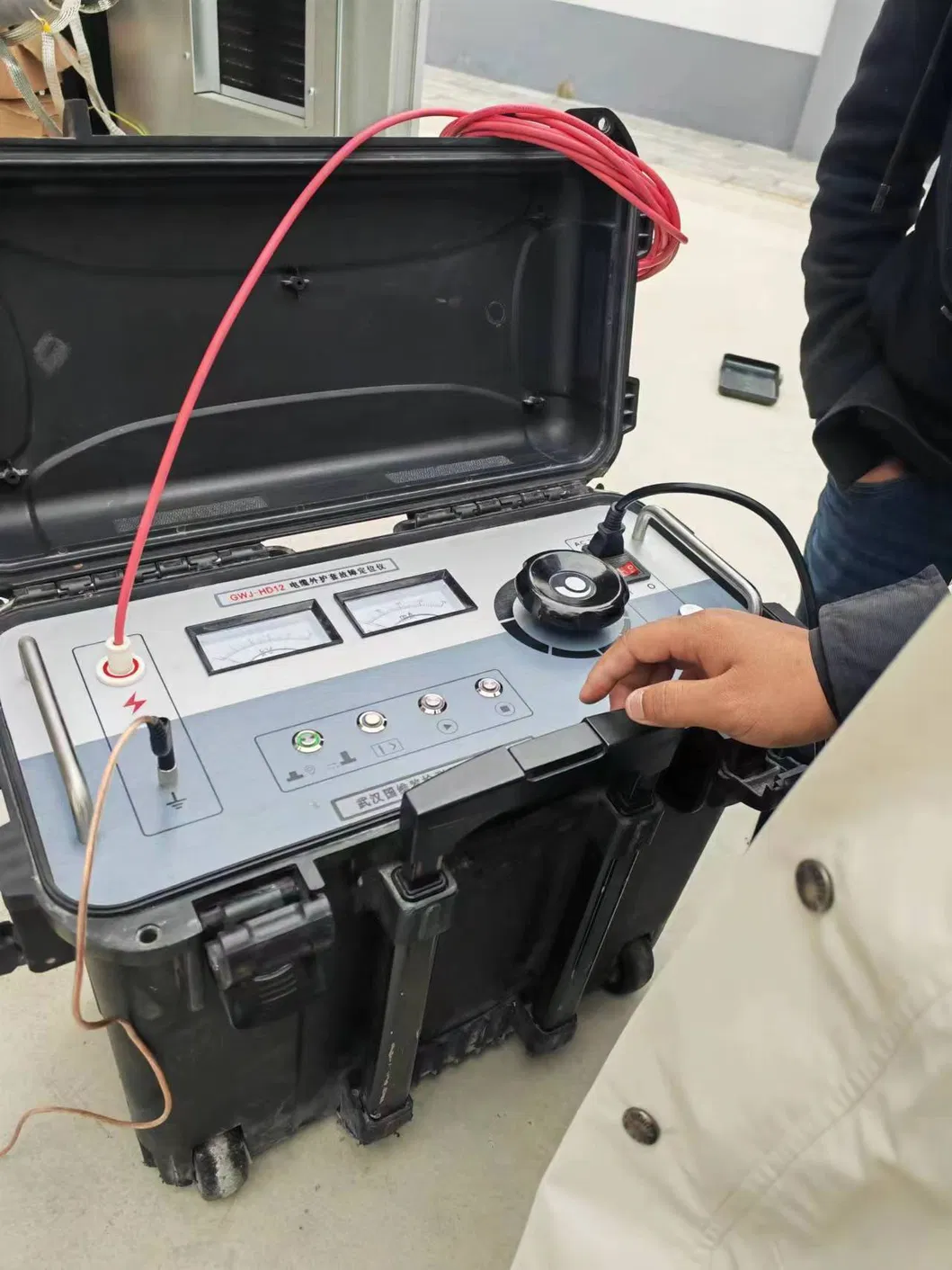

Uji di tempat

Xhhd523L Factory Supply Step Voltage and Clamp Current Cable Fault Sheath LocatorXhhd523L Factory Supply Step Voltage and Clamp Current Cable Fault Sheath Locator

FAQ

T: Apakah Anda perusahaan dagang atau produsen?

A: Kami adalah pabrik.
T: Berapa lama waktu pengiriman Anda?
A: Umumnya 5-10 hari jika barang ada di stok. atau 15-20 hari jika barang tidak ada di stok, itu sesuai dengan kuantitas.
T: Apakah Anda menyediakan sampel? apakah itu gratis atau tambahan?
A: Tidak, kami dapat menawarkan sampel gratis tetapi tidak membayar biaya pengiriman.
T: Apa syarat pembayaran Anda?
A: Pembayaran <= 1000USD, 100% di muka.
