TDR Lokasi kesalahan kabel bawah tanah Teknologi modern untuk penyaringan sinyal dan pemrosesan data

Rincian produk:

Sertifikasi:	CE, ISO

Informasi Rinci

Sertifikasi:

CE, ISO

Model NO.:

XHGG502

disesuaikan:

disesuaikan

Warna:

Hitam

Paket Pengangkutan:

Kotak Kayu dengan Busa di Dalamnya

Merek dagang:

UJI XZH

Asal usul:

Cina Xi'an

Menyediakan kemampuan:

1000 buah/tahun

Pengaturan khusus:

Tersedia

Layanan purna jual:

Jaminan

Jaminan:

1 tahun

Menyoroti:

High Light

Menyoroti:

Pencari kesalahan kabel TDR

Penyaringan Sinyal TDR Pencari Kesalahan Kabel

Pencari kesalahan kabel bawah tanah

Deskripsi Produk

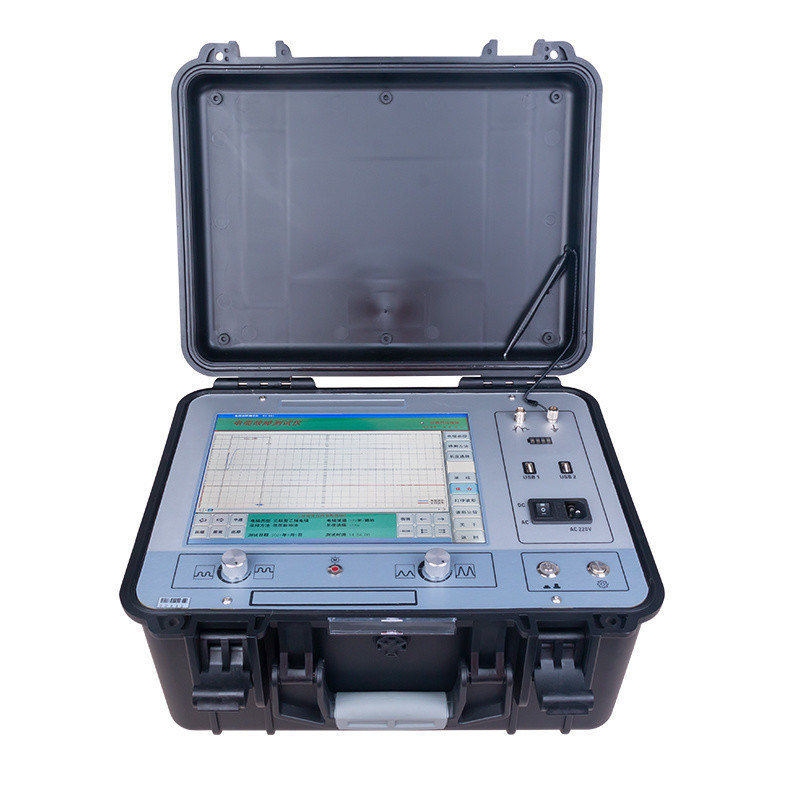

XHGG502 tdr underground cable fault locator mengadopsi komputer touch all-in-one berukuran 12,1 inci kelas industri dan antarmuka perangkat lunak operasi sederhana untuk mewujudkan pengujian interaksi manusia-komputer.Mengadopsi sirkuit dan perangkat terpadu kelas industri, baterai lithium-ion berkapasitas besar, stabil dan andal, dan mudah digunakan.
Tester kesalahan kabel ini adalah instrumen khusus untuk mengukur dan menganalisis status kabel listrik dan jarak kesalahan.Tester kesalahan kabel ini mengadopsi kombinasi teknologi elektronik modern dan teknologi komputer untuk mewujudkan penyaringan sinyal, akuisisi, pemrosesan data, tampilan grafis, analisis grafis, untuk menyelesaikan pengukuran kecepatan kabel, pengujian panjang kabel, pengujian jarak kesalahan kabel.
Pencari kesalahan kabel ini cocok untuk resistensi rendah, sirkuit pendek, sirkuit terbuka dan kesalahan pemutusan kabel listrik, kabel koaksial frekuensi tinggi, kabel lampu jalanan,dan kawat terkubur dari berbagai bahan dengan bagian yang berbeda dan media yang berbeda, serta kebocoran resistensi tinggi dan flashing resistensi tinggi. kegagalan jaringan.
Selamat datang untuk menghubungi kami untuk informasi lebih lanjut.

Nama produk	Prelokator kesalahan kabel bawah tanah (TDR)
Model	XHGG502
MOQ	1 Unit
Fungsi utama	Untuk pengukuran jarak kasar kesalahan kabel bawah tanah
Tingkat pengambilan sampel data	60 MHz, 120 MHz, 240 MHz, 400 MHz
Jarak pengujian	> 60Km
Panjang kabel uji diatur	<1Km (jarak pendek);<3Km (jarak menengah);>3Km ((jarak panjang)
Amplitudo denyut nadi	400Vpp
Lebar pulsa	0.1uS dan 2uS
Resolusi pembacaan	0.1m
Keakuratan pengujian sistem	Kurang dari 0,5m
Pulse Coupler tahan tegangan	38kVDC
Kondisi kerja	suhu -25oC ~ +55oC, kelembaban relatif 85%, tekanan atmosfer 750±30mmHg.
Metode pengukuran	Metode pulsa tegangan rendah, metode flashover tegangan tinggi, metode pulsa ganda

XHGG502 ARC Kabel kesalahan pre-locator
Secara akurat dan cepat mendeteksi kegagalan isolasi utama kabel listrik dengan tingkat tegangan 35KV dan di bawahnya; kalibrasi panjang kabel; kira-kira uji jarak kesalahan kabel

Prelokasi kesalahan kabel dengan refleksometer XHGG502 berdasarkan

metode refleksi pulsa tegangan rendah (TDR),
Flashover tegangan tinggimetode (misalnya ICE, DECAY),
Metode refleksi busur refleksi pulsa (ARC)single shot dan ARC multi-shot)

Prelokator kesalahan kabel

XHGG502: untuk uji jarak kesalahan kabel, sertakan host dan kopling

Selamat datang untuk menghubungi kami untuk informasi lebih lanjut dan layanan.Prelokasi kesalahan kabel: dengan refleksometer XHGG502 berdasarkan metode refleksi impuls tegangan rendah (TDR), dan metode pembusukan tegangan tinggi (flashover) (DECAY),Metode refleksi busur (single-shot/multi-shot).

TDR Lokasi kesalahan kabel bawah tanah Teknologi modern untuk penyaringan sinyal dan pemrosesan data 1

Ada tiga mode uji coba XHGG502, pulsa tegangan rendah, flashover tegangan tinggi, multi-shot ARC.
Gambar di bawah ini menunjukkan jarak kesalahan kabel yang diukur dengan menggunakan mode pengujian multi-shot ARC dari XHGG502.
TDR Lokasi kesalahan kabel bawah tanah Teknologi modern untuk penyaringan sinyal dan pemrosesan data 2

Gambar di bawah ini menunjukkan jarak kesalahan kabel diukur dengan menggunakan mode pengujian flashover tegangan tinggi dari XHGG502

Gambar di bawah ini menunjukkan panjang kabel atau kabel jarak kesalahan sirkuit terbuka diukur dengan menggunakan modus tes pulsa tegangan rendah dari XHGG502.tidak perlu untuk menghubungkan generator pulsa tegangan tinggiMetode pengujian lainnya harus digunakan bersama dengan generator pulsa tegangan tinggi.

TDR Lokasi kesalahan kabel bawah tanah Teknologi modern untuk penyaringan sinyal dan pemrosesan data 4
