Ikhtisar Produk

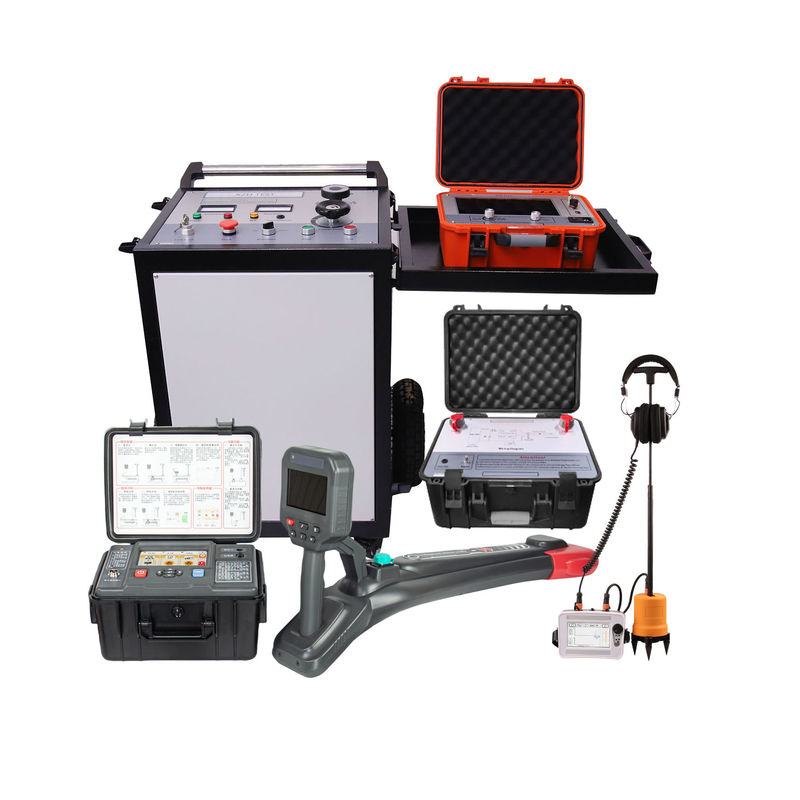

Set Penguji Portabel untuk Gangguan Kabel XZH TEST adalah platform diagnostik yang terintegrasi penuh dan siap pakai di lapangan untuk jaringan kabel listrik bawah tanah hingga 35 kV. Solusi kelas profesional ini menggabungkan pre-locator TDR 400 MHz (XHGG502A), pinpointer akustik-magnetik digital (XHDD503C), generator lonjakan tegangan tinggi (XHHV535-4TSS) yang menghasilkan energi pelepasan 2048J, dan penguji komprehensif jalur kabel multi-frekuensi ke dalam platform terkoordinasi yang mencakup setiap fase manajemen gangguan kabel — mulai dari pengujian isolasi dan pra-lokasi hingga pelacakan rute, penentuan lokasi yang tepat, dan verifikasi ketahanan DC pasca-perbaikan. Dirancang untuk kru utilitas, kontraktor listrik, dan tim pemeliharaan industri, alat ini memberikan akurasi dan keandalan kelas profesional dalam kondisi lapangan yang menuntut.
Konfigurasi Sistem
| Nama Produk |
Model |
Kemampuan Utama |
| Generator Lonjakan Tegangan Tinggi |
XHHV535-4TS |
0–32 kV, energi pelepasan 2048J, output DC/Tunggal/Siklus, arus bakar 60mA |
| Lokator Gangguan Kabel TDR |
XHGG502A |
Sampling 1–400 MHz, jangkauan ≥120 km, pulsa LV + Impuls + ARC multi-pulsa |
| Pinpointer Gangguan Kabel |
XHDD503C |
Sinkronisasi akustik-magnetik digital, akurasi 0,1 m, IP65, layar TFT 5 inci |
| Penguji Komprehensif Jalur Kabel |
507C |
Pemancar 4-frekuensi (815Hz–83kHz), 10W, kedalaman deteksi ≥10 m |
Komponen Sistem
1. XHHV535-4TS — Generator Lonjakan Tegangan Tinggi
Energi Pelepasan 2048J • Tiga Rentang Tegangan • Perlindungan Keamanan Otomatis
Generator impuls inti dari sistem lokalisasi gangguan, dirancang untuk menciptakan lonjakan tegangan tinggi yang terkontrol yang menginduksi kilat pada titik gangguan kabel. Menampilkan tiga rentang tegangan yang dapat dialihkan (0–8 kV / 0–16 kV / 0–32 kV) dengan kapasitor bawaan yang sesuai (64 μF / 16 μF / 4 μF) yang menghasilkan energi pelepasan hingga 2048J. Mode output termasuk DC, pulsa tunggal, dan siklus otomatis dengan laju impuls sekitar 6 detik. Dilengkapi dengan perlindungan mulai dari nol, sistem keamanan tegangan berlebih/arus berlebih/panas berlebih, dan pelepasan kapasitor internal otomatis yang unik dalam keadaan berhenti. Mendukung pengujian tegangan tahan DC hingga 35 kV dengan indikasi tegangan dan arus waktu nyata.
- Tegangan Output: 0–8 kV / 0–16 kV / 0–32 kV (dapat dialihkan)
- Energi Pelepasan: 2048J (64 μF / 16 μF / 4 μF)
- Mode Output: DC, Tunggal, Siklus (otomatis ~6 detik, manual kapan saja)
- Daya Dampak: 2000VA
- Arus Bakar: Hingga 60 mA @ 32 kV
- Uji Tahan DC: Indikasi 0–35 kV, 0–20A
- Perlindungan: Tegangan berlebih, arus berlebih, panas berlebih; pelepasan otomatis
- Rating Perlindungan: IP54
- Dimensi: 534P × 444L × 805T mm
- Berat: ≤120 kg
2. XHGG502A — Lokator Gangguan Kabel TDR
Sampling 400 MHz • Jangkauan 120 km • Teknologi ARC Multi-Pulsa
Time Domain Reflectometer canggih yang memanfaatkan prinsip pantulan gelombang berjalan untuk pra-lokasi cepat dan akurat dari semua jenis gangguan isolasi utama kabel. Menampilkan laju sampling adaptif 1–400 MHz dengan output pulsa unipolar 300V, mencapai resolusi minimum 0,07 m pada cakupan pengukuran melebihi 120 km. Mendukung metode pengujian pulsa tegangan rendah, arus impuls, tegangan impuls, dan multi-pulsa ARC untuk cakupan gangguan yang komprehensif. Sepuluh rentang pengukuran yang dapat dipilih dari 100 m hingga 100 km dengan pencocokan impedansi otomatis dan pemicuan berkelanjutan memastikan akuisisi sinyal optimal untuk setiap jenis dan panjang kabel.
- Laju Sampling: 1–400 MHz
- Cakupan Pengukuran: ≥120 km
- Resolusi Minimum: 0,07 m
- Kesalahan Pengukuran: ≤±(0,5% × L + 1 m)
- Amplitudo Pulsa: 300V (unipolar)
- Lebar Pulsa: 0,15–10 μS (8 pengaturan)
- Metode Pengujian: Pulsa LV, Arus/tegangan Impuls, multi-pulsa ARC
- Penguatan Sinyal: 0–100%, dapat disesuaikan
- Pemicu: Otomatis berkelanjutan
- Suhu Operasi: -25°C hingga +65°C
3. XHDD503C — Pinpointer Gangguan Kabel
Presisi 0,1 m • Tahan Air IP65 • Sinkronisasi Akustik-Magnetik Cerdas
Instrumen penentuan lokasi gangguan kabel profesional menggunakan metode perbedaan waktu akustik-magnetik cerdas untuk lokalisasi titik gangguan yang tepat. Menampilkan empat mode operasi (Standar, Ditingkatkan, Pengurangan Kebisingan, Kustom) dengan probe logam digital penuh yang cerdas dan fungsi senyap otomatis. Layar warna asli ultra-terang TFT 5 inci (800×480) menggunakan bahasa grafis untuk pengoperasian yang intuitif. Dengan penguatan 120 dB (otomatis penuh atau manual), rentang frekuensi 100–1600 Hz, dan headphone peredam bising kelas militer 600 Ω, pinpointer memberikan identifikasi gangguan yang percaya diri bahkan di lingkungan akustik yang paling menantang.
- Akurasi Penentuan Lokasi: 0,1 m (titik tetap & jalur)
- Tampilan: TFT 5 inci, 800×480 warna asli
- Mode Operasi: Standar, Ditingkatkan, Pengurangan Kebisingan, Kustom
- Penguatan: 120 dB, otomatis penuh + manual
- Rentang Frekuensi: 100–1600 Hz
- Rentang Dinamis: 0–112 dB (16 level)
- Catu Daya: Baterai lithium 4×18650, >8 jam
- Tingkat Tahan Air: IP65
- Berat: Host 0,6 kg, Sensor 1,4 kg
4. XHGX507C — Penguji Komprehensif Jalur Kabel
Pelacakan 4-Frekuensi • Deteksi Kedalaman 10 m • Tegangan Langkah & ID Kabel
Sistem pemancar-penerima multi-frekuensi untuk pelacakan rute kabel bawah tanah, pengukuran kedalaman, dan identifikasi kabel. Pemancar mengeluarkan empat frekuensi yang dapat dipilih (815 Hz, 8 kHz, 33 kHz, 83 kHz) hingga 150 Vpp dengan daya 10W di empat level output. Mendukung koneksi langsung, klem kopling (Φ150 mm), dan metode kopling induksi. Penerima beroperasi dalam mode pelacakan, identifikasi, dan tegangan langkah, menampilkan kedalaman, arus, dan kekuatan sinyal untuk pemetaan rute kabel yang percaya diri. Termasuk kabel output HV terlindung berperingkat 50 kV DC 2,5 mm² (10 m) dan set kabel ground 3-kolom 16 mm².
- Frekuensi Output: 815 Hz, 8 kHz, 33 kHz, 83 kHz
- Daya Output: 10W, 4 level (rendah/sedang/tinggi/penuh)
- Tegangan Output: 150 Vpp
- Kedalaman Deteksi: ≥10 m
- Mode Penerima: Pelacakan, Identifikasi, Tegangan langkah
- Kabel Output HV: 2,5 mm², berperingkat 50 kV DC, terlindung, 10 m
- Kabel Ground: 3-kolom, 16 mm² utama, 10 m dengan gulungan
Alur Kerja Pengujian Lapangan
- Pengujian Isolasi Kabel & Penilaian GangguanLakukan pengukuran resistansi isolasi awal untuk mengkonfirmasi keberadaan gangguan dan mengkarakterisasi jenis gangguan (resistansi tinggi/rendah, sirkuit terbuka/pendek). Pilih rentang tegangan yang sesuai pada XHHV535-4TS.
- Pra-Lokasi Gangguan (XHGG502A)Hubungkan lokator TDR 400 MHz. Untuk gangguan resistansi rendah gunakan metode pulsa LV; untuk gangguan resistansi tinggi/kilat gunakan arus impuls, tegangan impuls, atau multi-pulsa ARC untuk mengukur jarak gangguan perkiraan hingga 120 km.
- Pelacakan Rute Kabel (507C)Lacak jalur kabel yang tepat menggunakan sistem pemancar-penerima multi-frekuensi. Ukur kedalaman penguburan (hingga 10 m), identifikasi kabel target secara positif, dan tandai rute di permukaan tanah.
- Generasi Impuls Lonjakan (XHHV535-4TS)Terapkan lonjakan tegangan tinggi periodik (hingga 32 kV, 2048J) dalam mode siklus otomatis (interval ~6 detik) ke kabel yang rusak, menghasilkan sinyal akustik dan elektromagnetik yang terdeteksi di titik gangguan.
- Penentuan Lokasi yang Tepat (XHDD503C)Jalani rute kabel yang ditandai dengan pinpointer akustik-magnetik. Pantau tampilan perbedaan waktu — titik di mana penundaan waktu akustik-magnetik mendekati nol berada tepat di atas gangguan dengan akurasi 0,1 m.
- Perbaikan Kabel & Verifikasi Pasca-PerbaikanGali tepat di titik yang ditandai, perbaiki kabel, dan gunakan fungsi pengujian tahan DC XHHV535-4TS (0–35 kV) untuk memverifikasi pemulihan dan mengkonfirmasi integritas operasional.
Aplikasi
•Jaringan Distribusi Perkotaan: Lokalisasi gangguan pada kabel distribusi tegangan menengah dan rendah bawah tanah hingga 35 kV di lingkungan kota — akurasi penentuan lokasi 0,1 m meminimalkan penggalian jalan dan gangguan lalu lintas.
•Pabrik Industri & Fasilitas Komersial: Diagnostik pada kabel distribusi daya pabrik yang berjalan di bawah lantai beton, halaman beraspal, dan pondasi bangunan di mana akses terbatas dan presisi sangat penting.
•Kontraktor Utilitas & Layanan Listrik: Pemeliharaan preventif rutin, respons darurat gangguan, dan pengujian komisioning pasca-instalasi untuk jaringan kabel bawah tanah dari semua ukuran.
•Pertambangan & Industri Berat: Desain yang kokoh dan siap pakai di lapangan (komponen berperingkat IP54/IP65) tahan terhadap lingkungan yang keras untuk diagnostik kabel yang andal di lokasi pertambangan, minyak dan gas, serta manufaktur berat.
Pertanyaan yang Sering Diajukan
T1: Apa saja yang termasuk dalam set penguji gangguan kabel portabel ini?
Set lengkap mencakup empat instrumen inti: generator lonjakan tegangan tinggi XHHV535-4TS (0–32 kV, 2048J), lokator gangguan kabel TDR XHGG502A (400 MHz, jangkauan 120 km), pinpointer gangguan kabel XHDD503C (akurasi 0,1 m, IP65), dan penguji komprehensif jalur kabel 507C (pemancar + penerima 4-frekuensi). Juga termasuk kabel output tegangan tinggi terlindung berperingkat 50 kV DC (10 m), set kabel ground 3-kolom (10 m), klem kopling (Φ150 mm), dan semua aksesori yang diperlukan dikemas dalam kotak kayu yang diperkuat.
T2: Bagaimana cara kerja peralihan tegangan 3 tingkat pada generator lonjakan?
XHHV535-4TS memiliki tiga rentang tegangan yang dapat dialihkan secara manual — 0–8 kV (kapasitor 64 μF), 0–16 kV (16 μF), dan 0–32 kV (4 μF) — masing-masing dioptimalkan untuk panjang kabel dan jenis gangguan yang berbeda. Kombinasi tegangan lebih rendah/kapasitansi lebih tinggi memberikan lebih banyak energi untuk jalur kabel yang panjang; pengaturan tegangan lebih tinggi/kapasitansi lebih rendah memberikan waktu naik yang lebih cepat untuk gangguan resistansi tinggi yang sulit. Fungsi bakar menghasilkan hingga 60 mA pada 32 kV untuk mengkondisikan gangguan resistansi tinggi sebelum pengujian.
T3: Apa yang membedakan lokator TDR XHGG502A dari lokator gangguan dasar?
XHGG502A beroperasi pada sampling hingga 400 MHz dengan pemilihan laju adaptif (1–400 MHz) dan mendukung empat metode pengujian yang berbeda: pulsa tegangan rendah (TDR), arus impuls, tegangan impuls, dan multi-pulsa ARC. Mode multi-pulsa ARC menangkap beberapa set bentuk gelombang per impuls HV tunggal, menghilangkan penyesuaian waktu tunda dan secara dramatis menyederhanakan analisis gangguan resistansi tinggi dan masuknya air. Dengan amplitudo pulsa 300V dan resolusi minimum 0,07 m di seluruh cakupan 120 km, alat ini memberikan presisi kelas laboratorium dalam instrumen yang siap pakai di lapangan.
T4: Dapatkah sistem beroperasi di lingkungan lapangan yang basah atau berdebu?
Ya. Pinpointer XHDD503C berperingkat tahan air IP65 dengan probe logam digital penuh yang cerdas dan fungsi senyap otomatis. Generator lonjakan XHHV535-4TS memiliki perlindungan IP54 dengan interlock keamanan yang komprehensif termasuk perlindungan mulai dari nol, pemutus tegangan berlebih/arus berlebih/panas berlebih, dan pelepasan kapasitor internal otomatis saat berhenti. Semua komponen beroperasi dengan andal dari -25°C hingga +65°C dengan kelembaban relatif hingga 90%. Headphone peredam bising kelas militer 600 Ω pada pinpointer menjaga fokus operator bahkan di lingkungan yang bising.
T5: Apa saja syarat pembelian, pengiriman, dan dukungan?
Waktu Pengiriman Standar adalah 8–10 hari kerja setelah konfirmasi pesanan. Setiap komponen dikemas secara individual dalam kotak kayu kelas ekspor yang diperkuat dengan bantalan busa internal untuk pengiriman internasional bebas kerusakan. XZH TEST menyediakan garansi pabrik standar dengan cakupan perpanjangan opsional. Jumlah pesanan minimum adalah 1 unit dengan syarat pembayaran T/T. Kapasitas pasokan tahunan adalah 1.000 set, memastikan ketersediaan baik untuk pembelian evaluasi individu maupun program penerapan utilitas skala besar.
