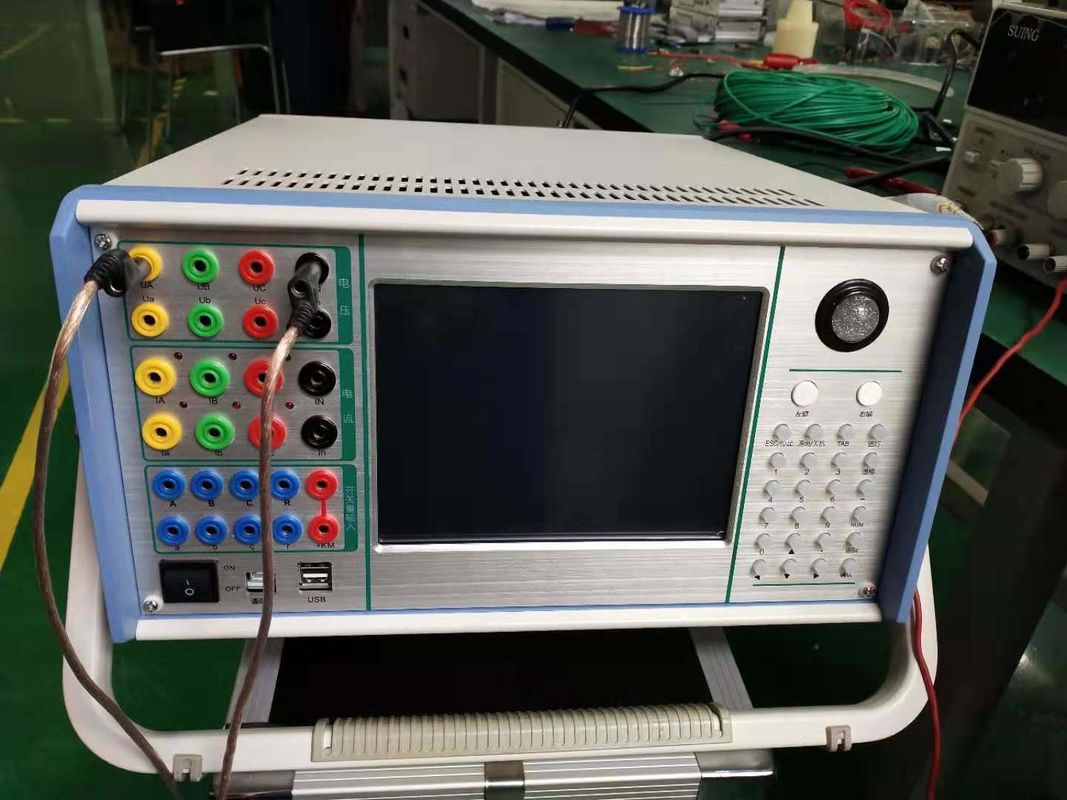

XHJB666 microcomputer relay protection calibrator adalah jenis baru dari miniaturisasi microcomputer relay protection tester sepenuhnya direalisasikan oleh teknologi mikroelektronik canggih modern.
Hal ini dapat menyelesaikan verifikasi berbagai relay umum, memeriksa sirkuit sekunder, memeriksa karakteristik trafo,Memverifikasi nilai tindakan mekanisme trip pemutus sirkuit dan mengukur waktu pembukaan dan penutupan pemutus sirkuit.
Di bawah kendali microcomputer chip tunggal berkinerja tinggi, kalibrator perlindungan relay memiliki karakteristik presisi tinggi, fungsi penuh, kinerja stabil,operasi sederhana dan gerakan fleksibel.
Fitur Utama
1. Output hingga tegangan 6-fase 6-fase arus, yang dapat dikombinasikan untuk mewujudkan konvensional 4-fase tegangan tipe 3-fase arus, tipe tegangan 6-fase, jenis arus 6-fase,dan mode output 12-fase.
2. Performa tinggi tertanam komputer kontrol industri dan layar besar 8,4 inci resolusi tinggi warna TFT LCD
3Output menggunakan tinggi-fidelity, high-keandalan modul linear amplifier daya alih-alih switch-tipe amplifier daya untuk kinerja yang superior.
4Bagian output dikendalikan oleh DSP, kecepatan operasi cepat, kemampuan pemrosesan sinyal digital real-time kuat, bandwidth frekuensi transmisi dikendalikan,dan konversi D/A resolusi tinggi dikendalikan.
5. Ini dapat menyelesaikan berbagai pekerjaan verifikasi kompleks skala besar dengan tingkat otomatisasi yang tinggi. Ini dapat dengan mudah menguji dan memindai berbagai pengaturan perlindungan, melakukan pemutaran kesalahan,menyimpan data tes secara real time, menampilkan grafik vektor, dan cetak laporan online.
6. Ini memiliki 110V independen dan 220V berdedikasi output daya DC disesuaikan untuk pemeriksaan di tempat.
7Tester generasi baru TP-60A dilengkapi dengan pembukaan 10 arah dan pembukaan 8 arah untuk tes injeksi diri yang mudah.Kontak masukan adalah kontak kosong dan kompatibel dengan 0 ~ 250V kontak potensial, yang dapat secara cerdas dan otomatis dikenali.
8. Menyediakan berbagai modul perangkat lunak uji otomatis dan tes pemicu sinkron GPS (opsional).
9. Dapat melakukan berbagai tugas kalibrasi yang kompleks, dan dapat dengan mudah menguji dan memindai berbagai pengaturan perlindungan untuk pemutaran kesalahan. Dapat menyimpan data tes secara real time, menampilkan grafik vektor,laporan cetak, dll.
10. Desain struktur disipasi panas wajar, langkah-langkah perlindungan perangkat keras dapat diandalkan dan sempurna, dan fungsi soft start daya,perangkat lunak diagnosis diri kesalahan dan fungsi output mengunci disediakan.
Spesifikasi Utama
Daya keluar arus AC
1. 6 fase output arus per output fase (nilai efektif) 0 sampai 30A
2. Keakuratan output ≤ 0,5A ± 2mA
3. > 0,5A 0,2%
4. output per fase (nilai efektif) ketika arus 3-fase output 0 sampai 60A
5. 6 fase arus keluar paralel (RMS) 0 ≈ 180A
6. Fase arus yang diizinkan untuk waktu yang lama (nilai efektif) 10A
7. Fase saat ini daya output maksimum 400VA
8. Waktu kerja yang diizinkan untuk output maksimum arus paralel 6 fase 10s
9Rentang frekuensi (dasar) 0 ‰ 1000Hz
10. Harmonik kali 1 sampai 20 kali
Daya keluar arus DC
11. output arus 0 ± 10A / per fase, 0 20A / dua fase superposisi Keakuratan output 0.5
12. Tegangan beban output maksimum 20V
Tegangan output AC
13. output tegangan fase (RMS) 0 ~ 120V Keakuratan output 0,2 tingkat
14. Lini tegangan output (RMS) 0 ~ 240V
15. Fase tegangan / garis tegangan output bekerja 80VA / 100VA
16Rentang frekuensi (dasar) 0 ‰ 1000Hz
17Jumlah harmonik 1 sampai 20 kali
Tegangan output DC
18. Amplitudo output voltase fase 0 ± 160V Keakuratan output 0,5 level
19Amplitudo output tegangan garis 0 ~ 320V
20. Fase tegangan / garis tegangan output daya 70VA / 140VA
Pergantian
21. Masukan digital 10-saluran
22. kontak kosong 1 ~ 20mA, 24V
23. Kontak potensial terhubung ke 0V: 0 untuk + 6V; 1V: + 11 V untuk + 250 V
24. 8 pasang output beralih DC: 220 V / 0,2 A; AC: 220 V / 0,5 A
Jangka waktu pengukuran
25. 0,1ms ~ 9999s, akurasi pengukuran < 0,1mS
26. volume dan berat: 480×360×200mm3 19kg
