Dibangun untuk kru lapangan yang membutuhkan jalur pelacakan dan kesalahan penentuan di satu instrumen.XHLJ504 menggantikan jalur pelacak terpisah dan unit pinpointer, mengurangi biaya peralatan, ruang truk, dan waktu pelatihan kru.000x amplifikasi sinyal dengan > 10m kedalaman deteksi memastikan operasi yang dapat diandalkan di kota, industri, dan lingkungan lapangan terpencil.
Operasi Dual-Mode
Pelacakan rute dan penentuan kesalahan dalam satu instrumen portabel.
500,000x pembesaran
Amplifikasi sinyal ultra-tinggi mendeteksi tanda elektromagnetik yang paling lemah dari kabel yang terkubur di luar 10 meter.
Tenaga yang Sangat Rendah
Arus tenang di bawah 10mA. Operasi lapangan yang diperpanjang pada muatan tunggal penting untuk shift pemeliharaan utilitas sepanjang hari.
Efisiensi Biaya Armada
Satu instrumen menggantikan dua. Biaya pengadaan, pemeliharaan, dan pelatihan yang lebih rendah untuk manajer armada utilitas.
Rincian produk
Prinsip kerja

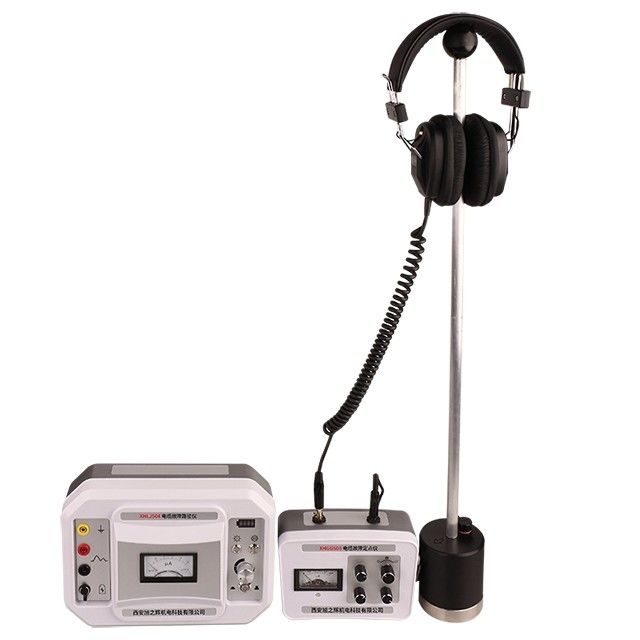

Pencari pipa kabel XHLJ504 terdiri dari generator sinyal jalur daya tinggi (transmitter) dan penerima yang diperlukan untuk mendeteksi jalur kabel yang terkubur.
Prinsip dasar dari kabel pathmeter adalah menggunakan generator sinyal jalur (yaitu, host pemancar sinyal pathmeter) untuk memasukkan sinyal pulsa jalur ke dalam kabel yang sedang diuji,sehingga menghasilkan gelombang elektromagnetikSetelah diproses, output dikirim ke earphone dan pointer meter.
Pelacak rute kabel ini menilai jalur terkubur dan kedalaman kabel sesuai dengan puncak suara, lembah suara dan tingkat penyimpangan meter penunjuk di headphone.
Multi-fungsi
Penerima jalur kabel digunakan dalam koneksi dengan probe dan headphone, dll, dan dapat digunakan sebagai penunjuk kesalahan kabel.
Parameter teknis
Transmitter
|
Sinyal output
|
15kHz intermiten
|
|
Kekuatan output
|
100W
|
|
Arus keluaran
|
0 ¢2A
|
|
Kekuatan kerja
|
220V (1±10%) 50Hz (1±5%);
|
|
Perbesar
|
500,000 kali
|
|
Keakuratan deteksi
|
± 0,2m
|
|
Impedansi output
|
350Ω
|
|
Sumber daya kerja
|
dua baterai 9V standar
|
|
Arus yang tenang
|
< 10mA
|
Fitur
1Menggunakan prinsip induksi elektromagnetik tradisional, kemampuan anti interferensi yang kuat.
2Dengan fungsi perlindungan over-current dan short-circuit, itu aman dan andal.
3. Daya keluar tinggi, tidak terbatas oleh panjang kabel, sirkuit terbuka juga dapat menemukan jalur.
4Output dapat disesuaikan tanpa langkah, cocok untuk berbagai lokasi uji, dengan kemampuan beradaptasi yang kuat.
5. Super kuat pembesaran, kedalaman deteksi lebih dari 10 meter.
6. Desain konsumsi daya yang sangat rendah, arus diam kurang dari 10mA.
7Desain analog meter, kekuatan sinyal dan tren jelas sekilas.
8. Tingkat nol dapat disesuaikan sewenang-wenang, yang cocok untuk semua jenis adegan kuat dan lemah.
Daftar kemasan
Uji di tempat
Berminat dengan XHLJ504 untuk armada pemeliharaan Anda? hubungi kami untuk harga volume, lembar data teknis, dan pengaturan demonstrasi di tempat.
Pertanyaan yang Sering Diajukan
T: Apa keuntungan dari deteksi dual-mode (pelacakan jalur + penentuan kesalahan)?
Operasi dua modus berarti Anda membawa satu instrumen bukan dua. pertama, gunakan mode pelacakan jalur untuk menemukan dan memetakan rute kabel.beralih ke mode penentuan kesalahan untuk menemukan posisi kesalahan yang tepat di sepanjang rute ituAlur kerja terintegrasi ini menghemat waktu, mengurangi beban peralatan, dan menghilangkan kebutuhan untuk beralih antara instrumen terpisah selama operasi lapangan.
T: Jenis-jenis kesalahan kabel apa yang dapat ditemukan dengan instrumen ini?
XHLJ504 dapat menemukan kesalahan resistensi rendah (sirkuit pendek, kesalahan tanah di bawah sekitar 20kΩ), kesalahan sirkuit terbuka, dan kesalahan kebocoran resistensi tinggi menggunakan sinkronisasi akustik-magnetik.Untuk setiap jenis kesalahan, metode deteksi yang tepat dan pengaturan output pemancar harus dipilih berdasarkan karakteristik kesalahan yang diidentifikasi selama diagnosis awal.
T: Bagaimana kinerja instrumen di parit kabel basah atau banjir?
XHLJ504 dirating untuk kondisi lapangan yang menantang dengan sensor isolasi fisik multi-lapisan IP65.meskipun air yang berdiri di parit dapat mempengaruhi penyebaran sinyalUntuk kondisi banjir, metode sinkronisasi akustik-magnetik memberikan hasil yang lebih dapat diandalkan daripada deteksi akustik murni, karena saluran magnet tidak terpengaruh oleh air.
T: Berapa lama waktu yang dibutuhkan untuk operasi lokasi kesalahan?
Aliran kerja yang khas: pelacakan rute (15-30 menit untuk bagian 500 m), pra-lokasi kesalahan menggunakan metode TDR atau jembatan (10-20 menit), dan penentuan (15-45 menit tergantung pada jenis kesalahan, kedalaman,dan kondisi tanah)Dengan pengalaman, sebagian besar lokasi kesalahan tunggal dapat diselesaikan dalam waktu 60-90 menit dari kedatangan ke situs untuk menandai titik penggalian.
T: Jaminan dan dukungan apa yang disediakan?
Jaminan standar 12 bulan terhadap cacat manufaktur dengan dukungan teknis seumur hidup. CE dan ISO bersertifikat. Kit lengkap termasuk tracer jalur dua modus / pinpointer, pemancar sinyal,probe akustik-magnetik, kabel koneksi, headphone, baterai isi ulang, pengisi daya, manual pengguna, dan kasus transportasi lapangan yang kokoh.
