Instrumen Demagnetisasi Degaussing Transformer Daya Otomatis Cepat Portable

Name: Instrumen Demagnetisasi Degaussing Transformer Daya Otomatis Cepat Portable
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHXC105
Price: 4,115.00 USD
Availability: InStock

Rincian produk:

Place of Origin:	Xi'an, Shaanxi, China
Nama merek:	XZH TEST
Sertifikasi:	CE, ISO
Model Number:	XHXC105

Informasi Rinci

Place of Origin:

Xi'an, Shaanxi, China

Nama merek:

XZH TEST

Sertifikasi:

CE, ISO

Model Number:

XHXC105

Pengukuran Kelompok:

1~12

Impedansi Input Sinyal:

> 1m Ω

Sekering:

Berat Kotor Paket:

25.000kg

Kelas Akurasi:

0,1 μ Ω

Menampilkan:

LCD

Kapasitas Keluaran Maksimum:

200mA

Penyimpanan Data:

1000 kelompok

Interval Peningkatan:

5 Menit (Dapat Disesuaikan)

Konsumsi Daya Maksimum:

200W

Kata kunci:

Instrumen Degaussing Transformator

Keluaran Tegangan:

0.1 ~ 180v (AC)

Suhu Penyimpanan:

-20-60 ° C.

Tegangan Uji:

0 ~ 80V

Masa garansi:

1 Tahun

Degaussing saat ini:

5A, 1A, 200mA, 5mA (Dapat Disesuaikan)

Mode Degaussing:

Manual / Otomatis

Waktu Degaussing:

Manual 3 menit/siklus | Otomatis 9 menit/siklus

Efektivitas Degaussing:

>90% per lintasan

Peringkat sekering:

Berat:

5kg (Tidak Termasuk Timbal Uji)

Tingkat Tegangan yang Berlaku:

35kV ke Atas; Dioptimalkan untuk 330kV+

Menyoroti:

High Light

Menyoroti:

Redaman Konversi Frekuensi DC

Demagnetisasi Tiga Fasa Hanya Fase-B

Demagnetisasi Satu Kali Lewat 90%+

Trading Information

Kuantitas min Order:

1 Unit

Harga:

Price Negotiable

Packaging Details:

wooden case

Delivery Time:

5-8 days

Syarat-syarat pembayaran:

T/T

Supply Ability:

1000 PCS/Year

Deskripsi Produk

¢ Tujuan Aplikasi:Dirancang khusus untuk insinyur relay perlindungan trafo dan tim keandalan jaringan yang mengelola komisi substasiun dan reenergi setelah pemeliharaan.Berbeda dengan peralatan pengujian umum, XHXC105 berfokus untuk mencegah kegagalan cascading inrush simpatik, kerusakan relay perlindungan,dan gangguan tegangan jaringan yang disebabkan oleh magnetisme inti residual melindungi tidak hanya transformer individu tetapi stabilitas jaringan listrik yang saling terhubung.

️ Residual Magnetism Risks Setelah DC Testing:Tanpa penghapusan gas yang tepat sebelum energi ulang, residu magnetisme inti dapat menyebabkan: (1) kerusakan relay perlindungan dan kegagalan transformer;(2) Sympathetic inrush triggering of adjacent in-service transformers across multiple substations (Penggerak inrush simpatis dari transformator yang berdekatan di dalam penggunaan di beberapa substasi), menyebabkan pemadaman yang meluas; (3) arus masuk yang memicu kerusakan transformator dan pemutus sirkuit; (4) polusi harmonik yang merusak kualitas listrik jaringan;(5) CT saturasi mengurangi akurasi pengukuran dan relay keandalan.

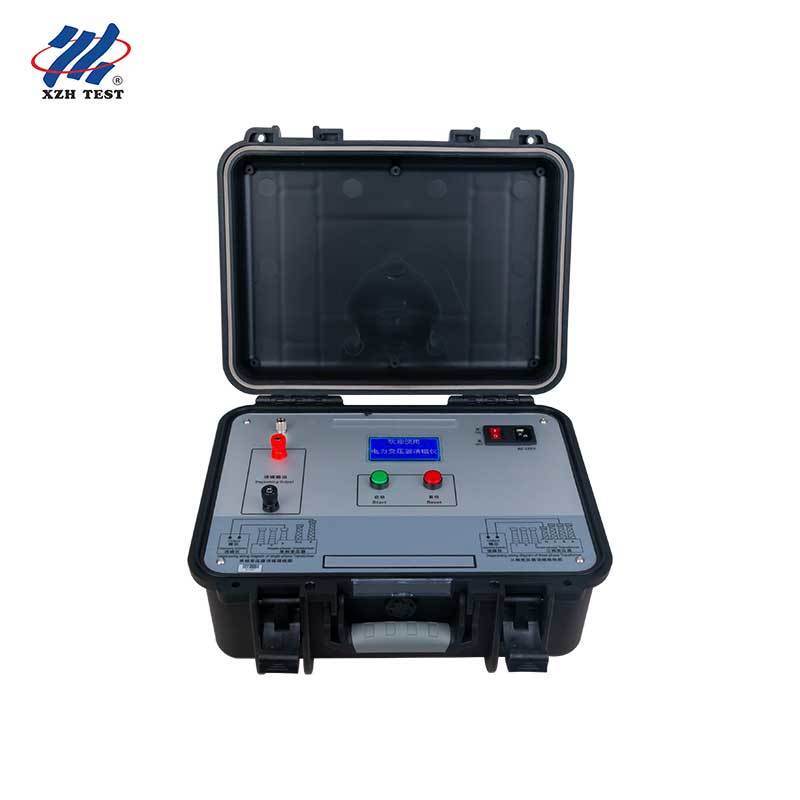

XHXC105 Instrumen Degaussing Transformer Portable

Instrumen Degaussing Transformer XHXC105 adalah perangkat khusus yang dirancang untuk menghilangkan bahaya residu magnetisme yang tersisa di inti trafo setelah pengujian resistensi DC,pengukuran rasio tegangan, dan prosedur diagnostik lainnya. Ia memainkan peran penting dalam melindungi transformator daya dari rangsangan dampak arus dan memastikan aman,pemasangan transformer yang dapat diandalkan pada 35kV dan di atasnya terutama unit berkapasitas besar pada tingkat tegangan 330kV +.

Dibangun pada teknologi attenuasi konversi frekuensi DC yang dipatenkan, XHXC105 memperkenalkan mode degassing otomatis di samping operasi manual, menghilangkan intervensi pengguna yang berulang.Modul LCD yang diperbesar menampilkan informasi operasional yang lebih kaya termasuk arus degassing real-time, status mode, dan persentase kemajuan. antarmuka dua tombol halus merah untuk pemilihan dan reset, hijau untuk konfirmasi dan memulai mempermudah operasi lapangan.Waktu siklus degassing telah dikurangi dari 30 menit menjadi kurang dari 4 menit, dengan efektivitas satu kali melewati lebih dari 90%.

XHXC105

Fitur Utama

Paten DC Frekuensi Konversi Attenuasi:Teknologi eksklusif secara progresif mengurangi amplitudo arus sementara polaritas bergantian,secara bertahap mengecilkan loop histeresis dan menetralisir kutub magnet residual untuk demagnetisasi menyeluruh.
B-Fase Hanya Tiga-Fase Degassing:A single connection to the B-phase bushing achieves complete demagnetization of all three phases — dramatically reducing on-site setup time and eliminating the need for multiple reconnections during transformer commissioning.
Operasi dua modus:Mode otomatis secara berurutan menerapkan tingkat arus 5A, 1A, 200mA, dan 5mA tanpa intervensi pengguna.Mode manual menyediakan pemilihan tingkat arus individu untuk desgasing yang ditargetkan berdasarkan tingkat keparahan magnetisme residual.
Pemilihan Data AD 16-bit:Konversi analog-digital resolusi tinggi dengan penilaian stabilisasi arus otomatis memastikan kontrol arus degassing yang tepat dan hasil yang dapat diulang dalam kondisi medan yang bervariasi.
Waktu siklus kurang dari 4 menit:Degaussing lewat satu jalur selesai dalam waktu kurang dari 4 menit (manual) atau 9 menit (siklus penuh otomatis) memungkinkan jadwal pengoperasian multi-transformer yang efisien.
Kompatibilitas kabel uji resistensi DC:Secara langsung menggunakan kembali arus dari uji resistansi penggulung DC, merampingkan transisi dari uji diagnostik ke degassing tanpa perubahan kabel.
Desain Lapangan Kompak:Dengan berat hanya 5 kg (tidak termasuk kabel uji), XHXC105 dibangun khusus untuk penyebaran mobile di seluruh situs substasiun dengan upaya instalasi minimal.

Spesifikasi Teknis

Degaussing Current (Arus Pengukur)	5A, 1A, 200mA, 5mA (Dipersonalisasi)
Mode Pengukuran	Manual / otomatis
Waktu Pengukuran	Manual: 3 menit per siklus. Otomatis: 9 menit per siklus.
Pengukuran Efektivitas	>90% untuk satu kali lulus
Mengukur Kemajuan	Tampilan real-time 100%
Sumber Daya Kerja	AC 220V±10%, 50Hz±1Hz
Fuse Rating	8A (AC 220V)
Suhu Lingkungan	-25°C-50°C
Kelembaban Lingkungan	≤ 90%
Berat badan	5 kg (tidak termasuk uji coba)
Tampilan	LCD dengan Real-Time Current, Mode, dan Progress
Transformer yang berlaku	35kV dan Lebih Tinggi; Dioptimalkan untuk 330kV+ Unit Kapasitas Besar

Prinsip Operasi

Instrumen ini menggunakan attenuasi konversi frekuensi DC: (1) arus DC degaussing diterapkan; (2) amplitudo arus berkurang secara berkala; (3) polaritas arus bergantian secara berkala;(4) loop histeresis secara progresif dipersempit dan kutub magnet saling dibatalkan untuk mencapai demagnetisasi lengkap.

Panduan Koneksi

Transformer Single-Phase	Sambungkan ke terminal A dan X
Transformer Tiga Fase	Sambungkan ke B-fase bushing dan netral (O) saja
Output Pengukuran	Tidak terpolarisasi; terminal output tidak memiliki perbedaan positif/negatif

Catatan Keamanan Penting

Baca manual pengguna secara menyeluruh dan periksa kabel yang benar sebelum operasi.
Pastikan terminal darat terhubung dengan handal sebelum menyalakan.
Jangan lepaskan penjepit uji selama proses desgasing.
Dalam situasi yang tidak normal, tekan tombol RESET merah atau matikan saklar listrik segera.
Ini adalah presisi tegangan tinggi instrumen elektronik non-profesional tidak boleh membongkar; menangani dengan hati-hati selama transportasi.

Pertanyaan yang Sering Diajukan

Pertanyaan 1: Mengapa perlu melakukan degassing sebelum mengaktifkan kembali transformer setelah pengujian DC?

Uji resistensi DC secara inheren meninggalkan residu magnetisme di inti trafo. tanpa degassing, ketika trafo dihidupkan kembali, aliran residu ini jenuh inti selama setengah siklus,menghasilkan arus masuk eksitasi besar yang mengandung kandungan harmonik yang tinggiHal ini dapat menyebabkan: defisiensi relay perlindungan yang menyebabkan kegagalan pengoperasian; serangan simpatik di transformer berdekatan yang menyebabkan perjalanan berbaris di beberapa substasiun;kerusakan fisik pada penggulung trafo dan pemutus sirkuit akibat kekuatan elektromagnetik yang berlebihanXHXC105 menghilangkan risiko ini dengan secara sistematis menghilangkan residu magnetisme sebelum energi ulang.

T2: Bagaimana cara kerja degassing fase-B saja untuk transformator tiga fase?

Teknologi peredam konversi frekuensi DC XHXC105 yang dipatenkan memungkinkan demagnetisasi tiga fase lengkap melalui koneksi tunggal ke busing fase B dan netral (O).Kopling sirkuit magnetik di dalam inti trafo menyebarkan efek degussing di semua tiga fase secara bersamaan, menghilangkan kebutuhan untuk koneksi fase A, B, dan C yang terpisah.Ini mengurangi waktu pengaturan lapangan sekitar 70% dan meminimalkan risiko kesalahan kabel selama kampanye komisi multi-transformer.

T3: Kapan saya harus menggunakan mode otomatis versus mode manual?

Mode otomatis direkomendasikan untuk standar degassing setelah uji DC di mana tingkat residu magnetisme tidak diketahui.Ini secara berurutan menerapkan 5A → 1A → 200mA → 5mA tingkat arus selama sekitar 9 menit, mencapai > 90% demagnetisasi tanpa intervensi pengguna.setelah siklus de-gaussing parsial atau ketika menargetkan trafo dengan magnetisme residual rendah yang diketahuiMode manual selesai dalam waktu sekitar 3 menit per tingkat arus yang dipilih dan memungkinkan aplikasi ulang yang ditargetkan pada tingkat yang lebih tinggi jika diperlukan.

T4: Apa persyaratan catu daya dan bagaimana jika instrumen gagal menyala?

XHXC105 membutuhkan AC 220V±10%, 50Hz±1Hz. Sekring 8A di soket panel belakang memberikan perlindungan overcurrent utama. Jika instrumen gagal untuk menyalakan: (a) periksa apakah sekring 8A telah meledak;(b) memverifikasi tegangan pasokan berada dalam 220V ± 10%. Jika menggunakan generator, konfirmasi bentuk gelombang output adalah gelombang sinus 50Hz dan bahwa satu fase dibumi sebagai netral ¢ ini adalah masalah daya medan yang paling umum.Sebuah transformator isolasi juga dapat dihubungkan dalam seri untuk memecahkan masalah kompatibilitas bentuk gelombang generator.

T5: Bagaimana instrumen ini terintegrasi dengan alur kerja pengujian resistensi DC yang ada?

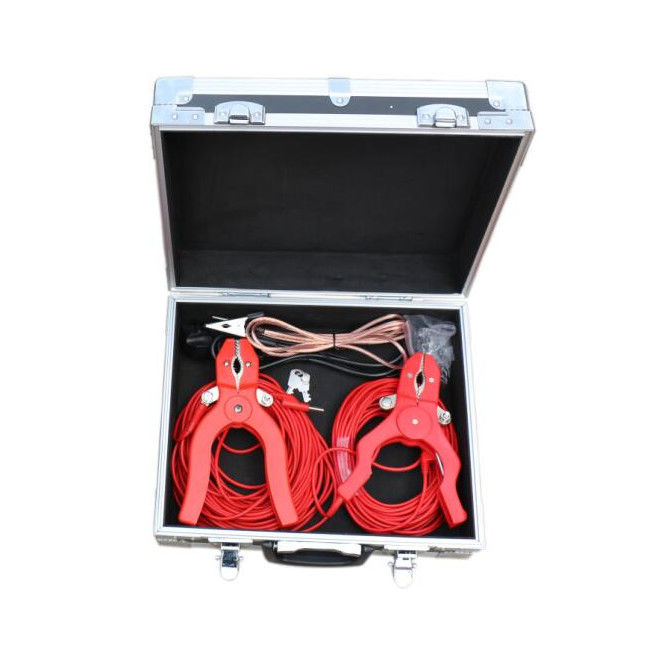

XHXC105 dirancang untuk mengikuti uji resistansi penggulung DC dengan lancar.Saluran arus yang sama yang digunakan untuk pengukuran resistensi DC dapat terhubung langsung ke terminal output degassing tanpa perubahan kabelSetelah menyelesaikan tes resistensi DC pada semua gulungan,hanya mentransfer konektor uji lead dari tester resistansi ke XHXC105, pilih mode degassing yang tepat, dan mulai siklus.Seluruh alur kerja dari pengukuran resistensi akhir hingga selesai degassing biasanya membutuhkan waktu kurang dari 15 menit per trafo untuk unit tiga lilitan standar.
