Digital Burn Through Bridge untuk kabel kesalahan lokasi dalam tegangan tinggi kabel bagian besar

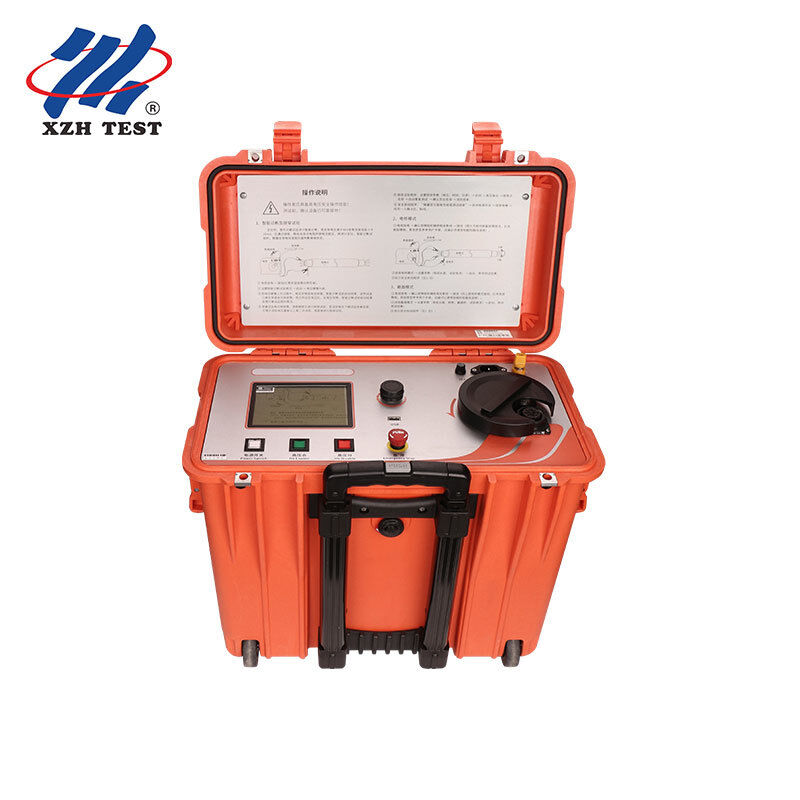

XHSC-60Q Digital Burn Through Bridge adalah alat pra-lokasi kesalahan kabel berkinerja tinggi yang dirancang untuk kabel listrik tegangan tinggi 60 kV dan di bawah.Instalasi energi terbarukan, infrastruktur kritis, dan jaringan distribusi listrik industri, memberikan hingga 600mA arus burn-through terkontrol untuk mengubah kesalahan resistensi tinggi menjadi kesalahan resistensi rendah, yang dapat diidentifikasi, memungkinkan lokasi kesalahan yang cepat dan tepat pada bagian besar,kabel bawah tanah jarak jauh.

Tidak seperti jembatan burn-through konvensional yang menargetkan aplikasi utilitas umum, XHSC-60Q dirancang khusus untuk operator yang mengelola peternakan surya skala besar, sistem pengumpulan energi angin,Sumber daya pusat data, dan jaringan kabel industri berat di mana garis silang kabel sering melebihi 400mm2 dan ketahanan kesalahan dapat mencapai puluhan kilo-ohm.

• Output arus tinggi:600mA arus terbakar maksimum, secara efektif mengubah kesalahan resistensi tinggi (hingga puluhan kΩ) menjadi keadaan resistensi rendah yang dapat dilacak pada kabel bagian besar.
• Rentang tegangan luas:0 ′ 60 kV output yang dapat disesuaikan secara terus menerus, yang mencakup seluruh spektrum persyaratan diagnosis kesalahan kabel tegangan menengah dan tinggi.
• Kontrol Digital Cerdas:Pengaturan berbasis mikroprosesor dengan pemantauan tegangan / arus real-time dan interlock keamanan otomatis untuk perlindungan operator.
• Desain kompak portabel:Berat sekitar 25 kg dengan dimensi 30cm × 46cm × 50cm, mudah diangkut dalam kendaraan layanan lapangan untuk penyebaran di lokasi.
• Generator kompatibel:Dibekali dengan generator portabel standar 2kW+, memungkinkan operasi di lokasi energi terbarukan terpencil tanpa akses jaringan.
• Sertifikat CE:Memenuhi standar keselamatan dan EMC Eropa untuk peralatan uji listrik profesional.

• Peternakan PV Surya:Lokasi kesalahan pada kabel kolektor 35kV yang menghubungkan stasiun inverter ke substasiun.
• Pembangkit Listrik Angin:Diagnosis pada kabel inter-array dan ekspor tegangan menengah di instalasi angin darat dan lepas pantai.
• Pusat Data:Pengujian integritas kabel catu daya kritis untuk mencegah downtime yang tidak direncanakan pada jalur pasokan yang berlebihan.
• Taman Industri & Pertambangan:Lokasi kesalahan kabel terkubur bagian besar di lingkungan industri berat dan ekstraksi.
• Substasiun utilitas:Prelokasi kesalahan resistensi tinggi pada kabel pemasok distribusi 10kV 35kV.

XHSC-60Q beroperasi pada prinsip burn-through: output DC tegangan tinggi yang dikontrol diterapkan pada kabel yang rusak, secara bertahap memanaskan dan mengkarbonisasi titik kesalahan.Proses ini mengurangi ketahanan kesalahan dari berpotensi ratusan kilo-ohm turun ke beberapa ohm atau kurangSetelah kesalahan dikonversi ke keadaan resistensi rendah, standard TDR (Time Domain Reflectometry) or impulse current methods can be used to precisely measure the distance to the fault — dramatically improving pre-location accuracy and reducing excavation time.
