Dirancang untuk tim konstruksi kabel yang membutuhkan verifikasi keamanan cerdas yang dipandu suara
️ Tim Pembangunan LapanganPerintah suara + LCD panduan setiap langkah, menghilangkan kesalahan prosedur di bawah tekanan
Tim Migrasi & Perbaikan KabelDual-shooter di 60 ° menciptakan dua titik sirkuit pendek untuk verifikasi yang tidak dapat disangkal
️ Organisasi-organisasi yang mengutamakan keselamatanWaktu + remote control mode menjaga operator benar-benar terisolasi selama tindikan
Ringkasan Produk

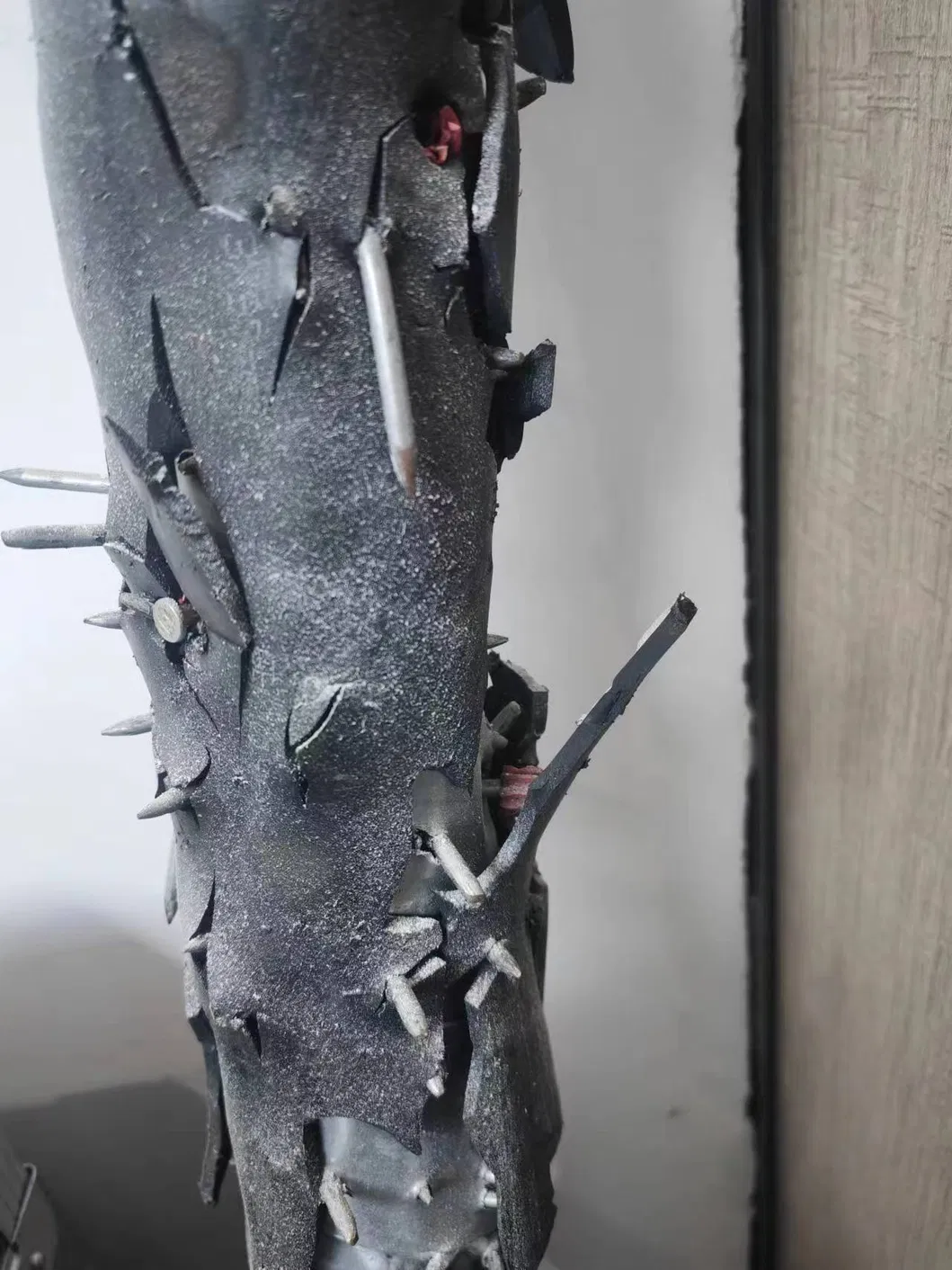

Setiap tahun di sistem listrik, kecelakaan manusia terjadi karena menyaring kabel listrik yang salah.XHZS506YS Speaker Kabel CerdasMenggunakan sistem dual-shooter yang dikendalikan dari jarak jauh,melakukan verifikasi destruktif dengan menembus kabel target jika kabel dielektrifikasi akan meledak (mengkonfirmasi bahaya)Ini adalah satu-satunya metode mutlak untuk memverifikasi status kabel sebelum menggergaji.
Dalam konstruksi kabel listrik, migrasi, dan pekerjaan perbaikan, operator harus terlebih dahulu mengidentifikasi kabel target di antara banyak.Sementara catatan desain dan pengidentifikasi elektronik membantu menentukan kabel mana yang akan digunakan, konfirmasi mutlak terakhir membutuhkan verifikasi fisik melalui sirkuit pendek terkontrol dan XHZS506YS menyediakan ini dengan kecerdasan suara dipandu, operasi dua mode,dan isolasi operator lengkap.
🔍 XHZS506YS vs XHZS506S ¢ Intelligent vs Basic:XHZS506YS memilikiLayar LCDmenunjukkan isi operasi dan proses kontrol,perintah suarauntuk panduan langkah demi langkah,Konfirmasi (OK) dan Pilih tombol tekanuntuk pemilihan mode, danmodus waktuXHZS506S menawarkan keamanan dual-shooter inti yang sama dengan operasi lampu indikator sederhana.Pilih XHZS506YS ketika tim Anda mendapat manfaat dari panduan suara dan konfirmasi proses visual.
️ Peringatan keselamatan penting ️ Baca sebelum operasi
1- Sangat dilarang untuk menguji tanpa Nail mengemudi dan bom kosong - risiko jarum patah dan cedera.
2. Dilarang untuk menguji tanpa peluru ̇ risiko menembak pin patah.
3- Dilarang menggunakan amunisi hidup dan paku hidup, atau tusukan di udara - risiko cedera.
4. Ketika kabel ditembus, tubuh penembak harus di tanah dengan handal.
5. sudut antara penembak gandatidak boleh 120°️ lebih baik60°.
6Peralatan ini hanya untuk tusukan kabel. penggunaan lainnya adalah atas risiko Anda sendiri.
Spesifikasi Teknis

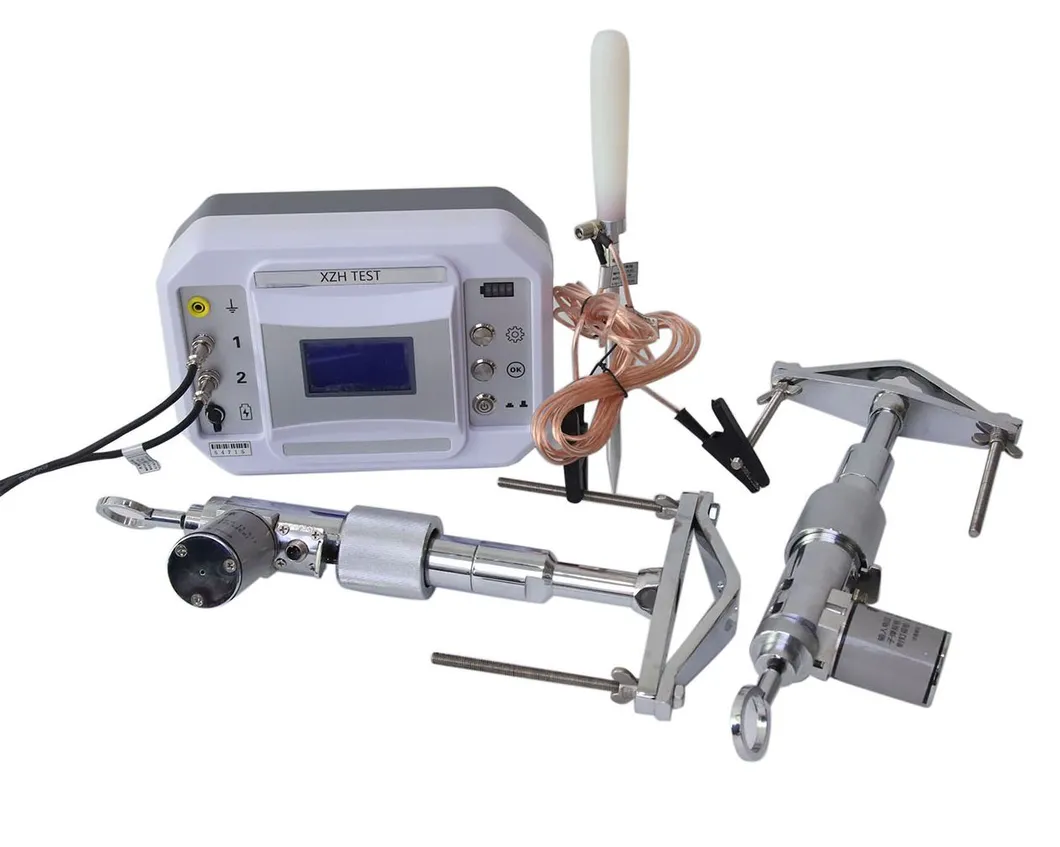

Tubuh penembak
2 Spiking Bodies (Dual-Shooter)
Antarmuka Kontrol
Layar LCD + Prompt Suara + Konfirmasi / Pilih Tombol
Modus Operasi
Kontrol jarak jauh manual + Timing Mode otomatis
Kontrol jarak jauh
> 10m, mampu menembus dinding
Panjang jalur kontrol
5 meter
Diameter perlengkapan
φ30-150mm
Sudut Penembak
Tidak boleh 120°, sebaiknya 60°
Kekuatan Kerja
AC 220V/50Hz Pengisian; > 10 jam baterai
Pengontrol
270×230×120mm, 2,5kg
Set lengkap
470×380×210mm, 15.5kg (Dual Shooter)
Antarmuka Operasi
| # |
komponen |
Fungsi |
| 1 |
Pengendalian |
Titik grounding instrumen ️ perlindungan keselamatan |
| 2 |
Output 1 |
Sambungan ke tubuh penembak 1 |
| 3 |
Output 2 |
Sambungan ke tubuh penembak 2 |
| 4 |
Pelabuhan pengisian |
Port pengisian DC12V |
| 5 |
Saklar Daya |
Menghidupkan/menutup daya kerja |
| 6 |
Konfirmasi (OK) |
Kunci konfirmasi fungsi operasi |
| 7 |
Pilih |
Pilih modus kerja (Remote / Timing) |
| 8 |
Indikator daya |
Tampilan tingkat baterai secara real time |
| 9 |
Layar LCD |
Menampilkan isi operasi dan proses kontrol |

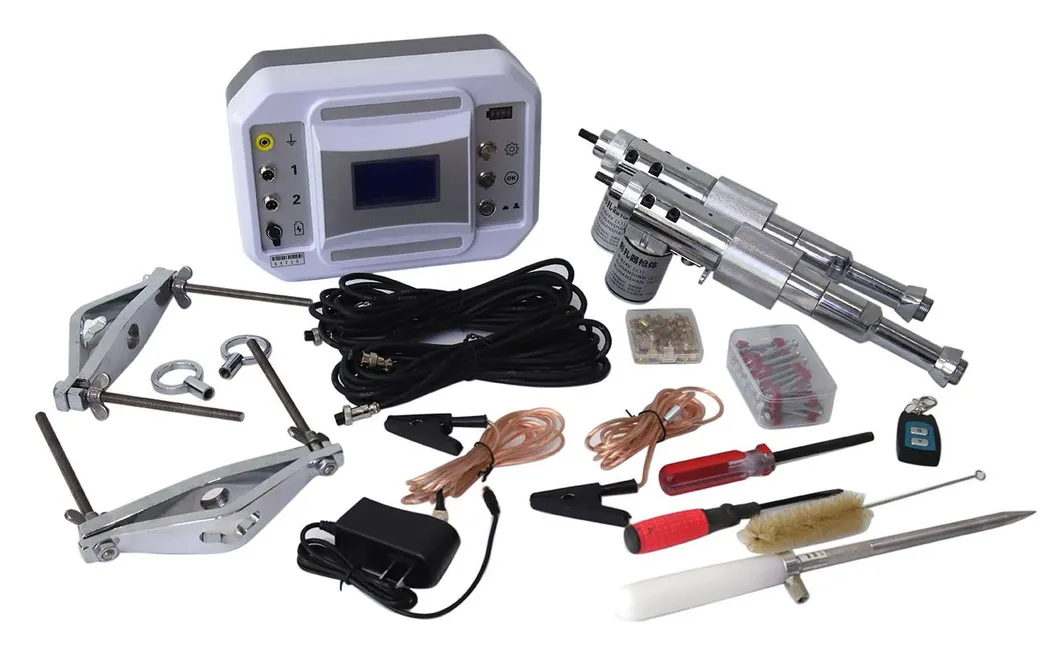

Komponen & Daftar Kemasan
| Artikel |
Qty |
Deskripsi |
| Pengontrol |
1 |
Mengelola kabel tindikan tindakan dengan LCD + kontrol suara prompt |
| Tubuh penembak |
2 |
Perangkat tipe piston berkecepatan rendah untuk menusuk kabel |
| Kontrol jarak jauh |
1 |
Tombol ganda (A / B) sesuai dengan Output 1/2 |
| Garis kontrol |
2 |
Sambungan antara tubuh pengontrol dan penembak |
| Wire Ground / Bor |
Percayalah kepada Allah, 1/15 |
Pengantar lapangan dengan bor untuk koneksi tanah yang dapat diandalkan |
| Peluru & Kuku |
1 set |
S1 Merah (tingkat 5) 50 peluru + PS52C8 50 paku (standar) |
| Alat Pembersih |
1 set |
Pengeret, soket, sikat tabung uji untuk pemeliharaan penembak |
| Pengisi daya |
1 |
Kotak kontrol kabel pengisian AC 220V/50Hz |
Spesifikasi kuku
| Diameter Kabel |
30 mm |
40 mm |
50 mm |
60 mm |
70 mm |
80 mm |
90 mm |
100 mm |
| Spesifikasi kuku |
PS27C8 |
PS37C8 |
PS47C8 |
PS52C8 |
Lihat lembar spesifikasi |
Pemilihan Daya Peluru
| Warna |
Hitam |
Biru |
Kuning |
Merah |
Penggunaan yang direkomendasikan |
| Tingkat Daya |
Yang terkecil |
Kecil |
Tengah |
Besar (Level 5) |
≤35kV: Kuning / >35kV: Merah |
Konfigurasi standar: S1 Merah (tingkat daya 5) 50 peluru + PS52C8 50 paku.
Panduan Operasi
Operasi Controller 2 Mode:
Kontrol jarak jauh manual:Setelah menginstal kedua tubuh penembak, menghubungkan tanah, dan daya pada pengontrol, tekanPilih tomboluntuk memilih "Remote Control" mode, kemudian tekanKonfirmasi (OK)Tekan tombol remote control.AdanBmengikuti perintah suara untuk menusuk penembak 1 dan penembak 2 masing-masing.
Waktu Mode otomatis:Setelah instalasi, tekanPilihuntuk memilih "Timing" mode, kemudian tekanKonfirmasi (OK)Kontroler akan secara otomatis menembus penembak 1 dan penembak 2 setelahPenundaan 10 detik, memungkinkan operator untuk bergerak ke jarak yang aman.
Penting: Jauhkan personel dan pengontrol sejauh mungkin dari tubuh penembak selama tindikan.Mengelola remote control dengan hati-hati setelah kabel kontrol terhubung dan saklar di, remote dapat memicu tusukan kapan saja.
Fitur Utama
- Layar LCD dengan sinkronisasi suara cepat memberikan panduan operasi langkah demi langkah
- Desain dual-shooter menciptakan dua titik sirkuit pendek, setidaknya satu menembus kabel secara andal
- Operasi dua modus: remote control manual + waktu otomatis (10 detik penundaan untuk evakuasi yang aman)
- Kontrol jarak jauh nirkabel (> 10m, penetrasi dinding) + cadangan kabel 5m untuk isolasi operator maksimum
- Sudut penggerak paku 60° (bukan 120°) memastikan penetrasi optimal kabel tiga fase yang disusun dalam formasi trefoil.
- Baterai lithium built-in menyediakan operasi terus menerus selama 10+ jam dengan AC 220V / 50Hz pengisian

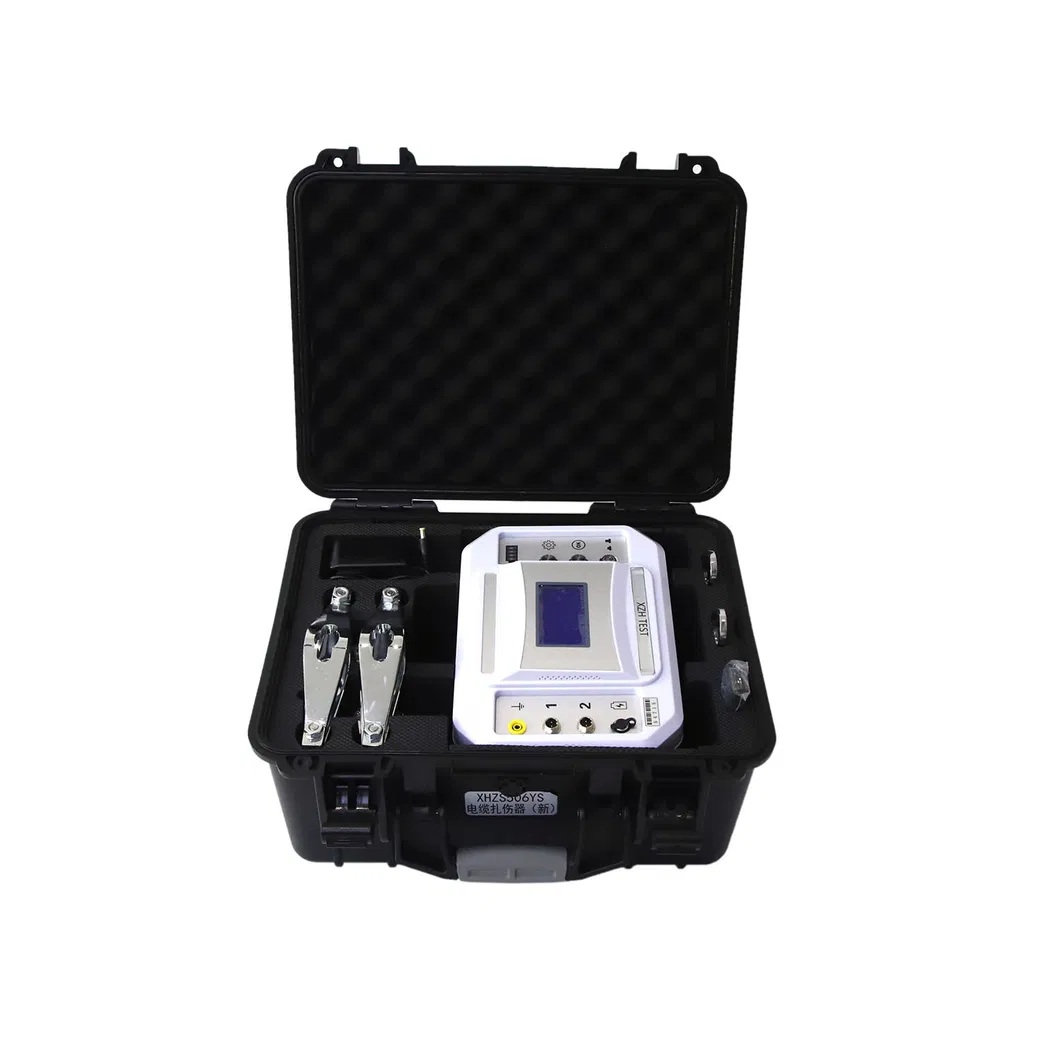

- Kompak 15,5kg lengkap dalam tas pengangkut terintegrasi untuk penyebaran lapangan
- Perlindungan terhadap arus berlebihan dan sirkuit pendek elektronik pengontrol dan penembak
Pertanyaan yang Sering Diajukan
Pertanyaan 1: Mengapa penembak ganda harus berada pada 60 ° dan tidak pernah 120 °?
Kabel tiga fase biasanya diatur dalam konfigurasi "potongan" segitiga. pada 60 °, dua penembak pendekatan dari sudut pelengkap yang memaksimalkan kesempatan menembus fase yang berbeda,memastikan setidaknya satu paku menciptakan sirkuit pendek yang benarJika ditempatkan pada 120 °, satu penembak dapat sejajar dengan celah antara fase dan melewatkan konduktor sepenuhnya.Pengaturan 60 ° dirancang khusus untuk geometri kabel tiga fase selalu mengatur penembak pada sekitar 60 ° untuk hasil yang dapat diandalkan.
T2: Bagaimana sistem prompt suara + LCD bekerja sama?
Layar LCD pengontrol menampilkan mode operasi saat ini, status output 1 dan output 2, dan tingkat baterai secara real time.sistem perintah suara berbicara instruksi di setiap langkah panduan operator melalui pilihan mode, mengkonfirmasi pengaturan, dan mengumumkan kapan menekan tombol remote A dan B. Umpan balik dual-channel (visual + audio) ini secara signifikan mengurangi kesalahan prosedur,terutama di lingkungan konstruksi yang bising atau ketika operator memakai PPE berat yang membatasi kesadaran bidang visual.
T3: Apa tindakan pencegahan keselamatan yang harus diikuti sebelum operasi?
Enam aturan keselamatan penting: (1) Jangan pernah menguji tanpa paku dan peluru dipasang (3) Selalu mendaratkan tubuh penembak dengan aman; (4) Tetapkan penembak pada 60°, tidak pernah 120°; (5) Jauhkan semua personel pada jarak yang aman ¢ gunakan remote control atau mode timing;(6) Peralatan ini hanya untuk tusukan kabel.. Setelah setiap penggunaan, bersihkan tubuh penembak. setiap 5 tembakan, gunakan alat pembersih yang disertakan untuk perawatan menyeluruh.
Q4: Bagaimana saya memecahkan masalah jika penembak tidak menembak?
Tiga masalah umum: (1) Jika baut ditarik ke atas tetapi tidak dapat mengunci, pin mekanik atau pegas dapat teroksidasi.dan berputar baut beberapa kali (tanpa peluru) untuk operasi yang lancar. (2) Jika remote control menyala tetapi penembak tidak memiliki tindakan ✓ periksa koneksi saluran kontrol, ukur tegangan pulsa DC24V pada output pengontrol, atau uji resistensi elektromagnet tubuh penembak.(3) Jika penembak menembak tetapi peluru tidak meledak Untuk masalah yang belum terpecahkan, hubungi layanan XZH TEST.
Q5: Apa garansi dan informasi pengiriman setelah penjualan?
XHZS506YS dilindungi oleh garansi gratis 1 tahun untuk masalah kualitas produk dari tanggal pembelian, dengan perbaikan seumur hidup dan dukungan teknis yang tersedia.Waktu pengiriman standar adalah 3-5 hari kerja per unit, dikemas dalam kotak kayu yang kokoh untuk pengiriman internasional. Jumlah pesanan minimum adalah 1 unit, dengan kapasitas pasokan bulanan 500 unit. Istilah pembayaran adalah T/T.Untuk kondisi atau kesalahan instrumen yang tidak normal, hubungi XZH TEST segera untuk pengaturan layanan tercepat.
Tentang XZH TEST
XZH TEST adalah produsen profesional yang mengkhususkan diri dalam tes kabel, identifikasi, deteksi kesalahan, dan solusi verifikasi keselamatan untuk utilitas listrik, tim konstruksi,dan pelanggan industri di seluruh duniaDengan lini produk yang komprehensif termasuk kabel cerdas, pengidentifikasi, pelacak rute, dan sistem diagnostik, XZH TEST memberikan yang dapat diandalkan,solusi keamanan inovatif untuk aplikasi profesional yang paling menuntut.
Hubungi kami hari ini untuk solusi keamanan kabel yang disesuaikan dengan kebutuhan Anda.
