🎯 Dirancang untuk Tim Konstruksi Kabel yang Membutuhkan Verifikasi Keselamatan Cerdas Berbasis Suara
🔊 Kru Konstruksi LapanganPrompt suara + LCD memandu setiap langkah, menghilangkan kesalahan prosedural di bawah tekanan
📋 Tim Migrasi & Perbaikan KabelPenembak ganda pada 60° menciptakan dua titik korsleting untuk verifikasi yang andal
🛡️ Organisasi yang Mengutamakan KeselamatanMode waktu + kontrol jarak jauh menjaga operator sepenuhnya terisolasi selama penusukan

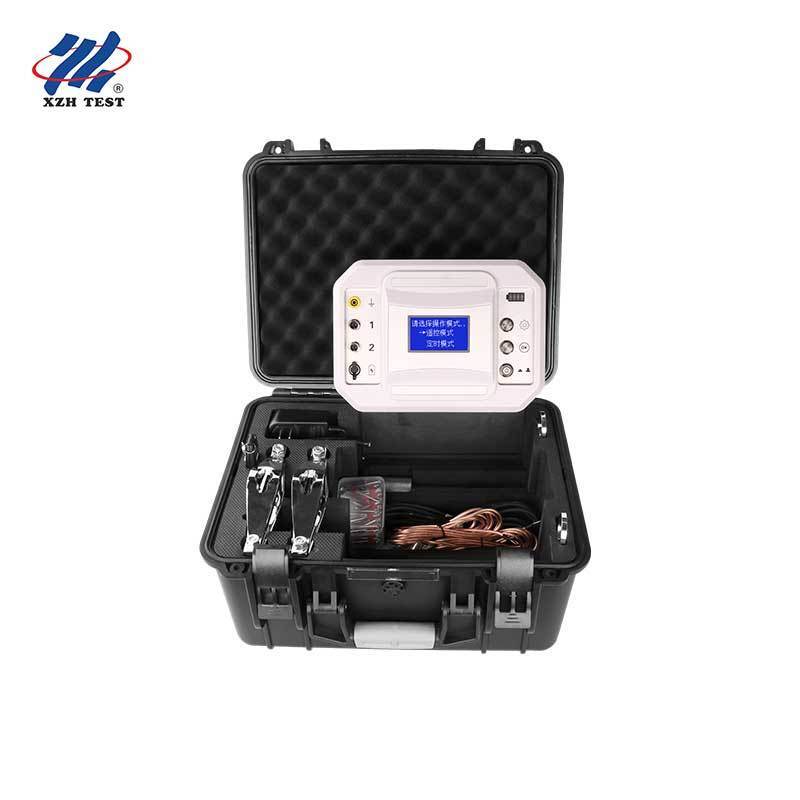

Tinjauan Produk
Setiap tahun dalam sistem tenaga, kecelakaan manusia terjadi karena penggergajian kabel hidup yang salah secara manual. XHZS506YS Intelligent Cable Spiker sepenuhnya menghilangkan risiko ini. Menggunakan sistem penembak ganda yang dikendalikan dari jarak jauh, ia melakukan verifikasi destruktif dengan menusuk kabel target — jika kabel dialiri listrik maka akan meledak (mengonfirmasi bahaya), dan jika mati, tidak ada reaksi yang terjadi (mengonfirmasi aman untuk dipotong). Ini adalah satu-satunya metode absolut untuk memverifikasi status kabel sebelum menggergaji.
Dalam konstruksi kabel daya, migrasi, dan pekerjaan perbaikan, operator harus terlebih dahulu mengidentifikasi kabel target di antara banyak kabel. Meskipun catatan desain dan pengenal elektronik membantu menentukan kabel mana yang akan dikerjakan, konfirmasi absolut akhir memerlukan verifikasi fisik melalui korsleting terkontrol — dan XHZS506YS menyediakan ini dengan kecerdasan berbasis suara, operasi mode ganda, dan isolasi operator penuh.
🔍 XHZS506YS vs XHZS506S — Cerdas vs Dasar: XHZS506YS memiliki layar LCD yang menampilkan konten operasi dan proses kontrol, prompt suara untuk panduan langkah demi langkah, tombol Konfirmasi (OK) dan Pilih untuk pemilihan mode, dan mode waktu untuk penusukan tunda otomatis 10 detik. XHZS506S menawarkan keamanan penembak ganda inti yang sama dengan operasi lampu indikator sederhana. Pilih XHZS506YS ketika tim Anda mendapat manfaat dari panduan suara dan konfirmasi proses visual.
⚠️ Peringatan Keselamatan Penting — Baca Sebelum Operasi
1. Sangat dilarang menguji tanpa Paku dan bom kosong — risiko patah jarum dan cedera.
2. Sangat dilarang menguji tanpa peluru — risiko patah pin penembak.
3. Sangat dilarang menggunakan amunisi hidup dan paku hidup, atau menusuk di udara — risiko cedera.
4. Saat kabel tertusuk, badan penembak harus dibumikan dengan andal.
5. Sudut antara penembak ganda tidak boleh 120° — sebaiknya 60°.
6. Peralatan ini khusus untuk penusukan kabel. Penggunaan lainnya adalah risiko Anda sendiri.
Spesifikasi Teknis
Badan Penembak
2 Badan Penusuk (Penembak Ganda)
Antarmuka Kontrol
Layar LCD + Prompt Suara + Tombol Konfirmasi/Pilih
Mode Operasi
Kontrol Jarak Jauh Manual + Mode Otomatis Waktu
Kontrol Jarak Jauh
>10m, Mampu Menembus Dinding
Panjang Saluran Kontrol
5 meter
Diameter Penjepit
φ30-150mm
Sudut Penembak
Tidak boleh 120°, sebaiknya 60°
Daya Kerja
Pengisian Daya AC 220V/50Hz; Baterai >10 Jam
Pengontrol
270×230×120mm, 2,5kg
Set Lengkap
470×380×210mm, 15,5kg (Penembak Ganda)
Antarmuka Operasi
| # |
Komponen |
Fungsi |
| 1 |
Pembumian |
Titik pembumian instrumen — perlindungan keselamatan |
| 2 |
Output 1 |
Koneksi ke badan penembak 1 |
| 3 |
Output 2 |
Koneksi ke badan penembak 2 |
| 4 |
Port Pengisian Daya |
Port pengisian daya DC12V |
| 5 |
Sakelar Daya |
Menghidupkan/mematikan daya kerja |
| 6 |
Konfirmasi (OK) |
Tombol konfirmasi fungsi operasi |
| 7 |
Pilih |
Pilih mode kerja (Jarak Jauh / Waktu) |
| 8 |
Indikator Daya |
Tampilan level baterai real-time |
| 9 |
Layar LCD |
Menampilkan konten operasi dan proses kontrol |
Komponen & Daftar Kemasan
| Item |
Jumlah |
Deskripsi |
| Pengontrol |
1 |
Mengelola tindakan penusukan kabel dengan kontrol LCD + prompt suara |
| Badan Penembak |
2 |
Perangkat tipe piston kecepatan rendah untuk penusukan kabel |
| Kontrol Jarak Jauh |
1 |
Tombol ganda (A/B) sesuai dengan Output 1/2 |
| Saluran Kontrol |
2 |
Koneksi antara pengontrol dan badan penembak |
| Kabel Tanah / Bor |
1/1 |
Pembumian lapangan dengan bor untuk koneksi bumi yang andal |
| Peluru & Paku |
1 set |
S1 Merah (level 5) 50 peluru + PS52C8 50 paku (standar) |
| Alat Pembersih |
1 set |
Obeng, soket, sikat tabung uji untuk perawatan penembak |
| Pengisi Daya |
1 |
Kabel pengisi daya AC 220V/50Hz kotak kontrol |
Spesifikasi Paku
| Diameter Kabel |
30mm |
40mm |
50mm |
60mm |
70mm |
80mm |
90mm |
100mm |
| Spesifikasi Paku |
PS27C8 |
PS37C8 |
PS47C8 |
PS52C8 |
Konsultasikan lembar spesifikasi |
Pemilihan Daya Peluru
| Warna |
Hitam |
Biru |
Kuning |
Merah |
Penggunaan yang Direkomendasikan |
| Tingkat Daya |
Ter kecil |
Kecil |
Sedang |
Besar (Level 5) |
≤35kV: Kuning / >35kV: Merah |
Konfigurasi standar: S1 Merah (tingkat daya 5) 50 peluru + PS52C8 50 paku.
Panduan Operasi
Operasi Pengontrol — Dua Mode:
Kontrol Jarak Jauh Manual: Setelah memasang kedua badan penembak, menghubungkan tanah, dan menyalakan pengontrol, tekan tombol Pilih untuk memilih mode "Kontrol Jarak Jauh", lalu tekan Konfirmasi (OK). Tekan tombol kontrol jarak jauh A dan B mengikuti prompt suara untuk menusuk penembak 1 dan penembak 2.
Mode Otomatis Waktu: Setelah pemasangan, tekan Pilih untuk memilih mode "Waktu", lalu tekan Konfirmasi (OK). Pengontrol akan secara otomatis menusuk penembak 1 dan penembak 2 setelah penundaan 10 detik, memungkinkan operator untuk pindah ke jarak yang aman.
Penting: Jauhkan personel dan pengontrol sejauh mungkin dari badan penembak selama penusukan. Kelola kontrol jarak jauh dengan hati-hati — setelah kabel kontrol terhubung dan sakelar menyala, remote dapat memicu penusukan kapan saja.
Fitur Utama
- Layar LCD dengan sinkronisasi prompt suara memberikan panduan operasi langkah demi langkah
- Desain penembak ganda menciptakan dua titik korsleting — setidaknya satu menembus kabel dengan andal
- Operasi mode ganda: kontrol jarak jauh manual + otomatis waktu (penundaan 10 detik untuk evakuasi aman)
- Kontrol jarak jauh nirkabel (>10m, penetrasi dinding) + cadangan kabel 5m untuk isolasi operator maksimum
- Sudut penembak 60° (bukan 120°) memastikan penetrasi optimal konfigurasi kabel tiga fasa berbentuk "品"
- Baterai lithium bawaan menyediakan 10+ jam operasi berkelanjutan dengan pengisian daya AC 220V/50Hz
- Set lengkap 15,5kg ringkas dalam kasing bawa terintegrasi untuk penerapan lapangan
- Perlindungan arus berlebih dan korsleting melindungi elektronik pengontrol dan penembak
Pertanyaan yang Sering Diajukan
Q1: Mengapa penembak ganda harus pada 60° dan tidak pernah 120°?
Kabel tiga fasa biasanya disusun dalam konfigurasi "品" segitiga. Pada 60°, kedua penembak mendekat dari sudut komplementer yang memaksimalkan peluang menembus fasa yang berbeda, memastikan setidaknya satu paku menciptakan korsleting yang sebenarnya. Jika ditempatkan pada 120°, satu penembak mungkin sejajar dengan celah antar fasa dan melewatkan konduktor sama sekali. Susunan 60° dirancang khusus untuk geometri kabel tiga fasa — selalu atur penembak pada sekitar 60° untuk hasil yang andal.
Q2: Bagaimana sistem prompt suara + LCD bekerja bersama?
Layar LCD pengontrol menampilkan mode operasi saat ini, status Output 1 dan Output 2, serta level baterai secara real-time. Secara bersamaan, sistem prompt suara mengucapkan instruksi di setiap langkah — memandu operator melalui pemilihan mode, konfirmasi pengaturan, dan mengumumkan kapan harus menekan tombol remote A dan B. Umpan balik saluran ganda ini (visual + audio) secara signifikan mengurangi kesalahan prosedural, terutama di lingkungan konstruksi yang bising atau ketika operator mengenakan APD berat yang membatasi kesadaran bidang pandang.
Q3: Tindakan pencegahan keselamatan apa yang harus diikuti sebelum operasi?
Enam aturan keselamatan kritis: (1) Jangan pernah menguji tanpa paku dan peluru terpasang — pin penembak bisa patah; (2) Jangan pernah menggunakan amunisi hidup atau menusuk di udara terbuka; (3) Selalu membumikan badan penembak dengan andal; (4) Atur penembak pada 60°, tidak pernah 120°; (5) Jauhkan semua personel pada jarak aman — gunakan kontrol jarak jauh atau mode waktu; (6) Peralatan ini khusus untuk penusukan kabel — penggunaan lain dilarang. Setelah setiap penggunaan, bersihkan badan penembak. Setiap 5 tembakan, gunakan alat pembersih yang disertakan untuk perawatan menyeluruh.
Q4: Bagaimana cara mengatasi masalah jika penembak tidak menembak?
Tiga masalah umum: (1) Jika baut ditarik ke atas tetapi tidak dapat terkunci — pin mekanis atau pegas mungkin teroksidasi. Lepaskan laras, lumasi pegas elektromagnet dan pin dengan oli, dan siklus baut beberapa kali (tanpa peluru) untuk menghaluskan operasi. (2) Jika kontrol jarak jauh menembak tetapi penembak tidak bereaksi — periksa koneksi saluran kontrol, ukur tegangan pulsa DC24V pada output pengontrol, atau uji resistansi elektromagnet badan penembak. (3) Jika penembak menembak tetapi peluru tidak meledak — ganti peluru karena kelembaban dapat merusak bubuk mesiu. Untuk masalah yang belum terselesaikan, hubungi layanan XZH TEST.
Q5: Apa garansi purna jual dan informasi pengiriman?
XHZS506YS dicakup oleh garansi gratis 1 tahun untuk masalah kualitas produk sejak tanggal pembelian, dengan perbaikan seumur hidup dan dukungan teknis tersedia. Waktu pengiriman standar adalah 3-5 hari kerja per unit, dikemas dalam kotak kayu yang kokoh untuk pengiriman internasional. Jumlah pesanan minimum adalah 1 unit, dengan kapasitas pasokan bulanan 500 unit. Ketentuan pembayaran adalah T/T. Untuk kondisi instrumen atau kerusakan yang tidak normal, segera hubungi XZH TEST untuk pengaturan layanan tercepat.
Tentang XZH TEST
XZH TEST adalah produsen profesional yang berspesialisasi dalam pengujian kabel, identifikasi, deteksi kesalahan, dan solusi verifikasi keselamatan untuk utilitas listrik, tim konstruksi, dan pelanggan industri di seluruh dunia. Dengan lini produk yang komprehensif termasuk intelligent cable spiker, identifier, route tracer, dan sistem diagnostik, XZH TEST memberikan solusi keselamatan yang andal dan inovatif untuk aplikasi profesional yang paling menuntut.
Hubungi kami hari ini untuk solusi keselamatan kabel yang disesuaikan dengan kebutuhan Anda.
