🎯 Dirancang untuk Tim Pengujian dan Komisioning Kabel Profesional
🔬 Insinyur Pengujian & KomisioningIdentifikasi digital otomatis dengan verifikasi centang hijau/silang merah menghilangkan kesalahan manusia
📊 Departemen PemeliharaanKombinasi ID kabel + pengukuran tegangan/arus AC dalam satu instrumen
🏭 Spesialis Kabel IndustriKumparan Rogowski fleksibel menangani konduktor tebal dan berbentuk tidak beraturan hingga 200mm
Tinjauan Produk
The XHSB505DS Intelligent Cable Identifier adalah instrumen profesional generasi berikutnya yang menggabungkan teknologi PSK (Phase Shift Keying) dengan algoritma presisi untuk identifikasi kabel otomatis bebas kesalahan. Berbeda dengan pengidentifikasi berbasis penunjuk analog konvensional, XHSB505DS dilengkapi layar LCD warna 3,5 inci dengan dekode cerdas yang secara otomatis memverifikasi apakah kabel tersebut adalah target — menampilkan centang hijau (√) untuk identifikasi yang berhasil atau silang merah-oranye (*) untuk kabel non-target. Ini menghilangkan ambiguitas interpretasi penunjuk manual yang umum pada pengidentifikasi tradisional.
Dirancang untuk insinyur pengujian dan komisioning kabel daya yang menuntut presisi dan efisiensi, XHSB505DS mengintegrasikan tiga instrumen menjadi satu: pengidentifikasi kabel aktif, pengidentifikasi kabel mati, dan alat ukur tegangan/arus/frekuensi AC. Klem penerima kumparan Rogowski fleksibel mengakomodasi kabel berdiameter hingga 200mm, termasuk konduktor berbentuk tidak beraturan, sementara transmisi multi-frekuensi (625Hz, 1562Hz, 2500Hz, 10kHz) memastikan deteksi sinyal yang andal di berbagai jenis kabel dan kondisi lapangan.
🔍 Apa yang Membuat XHSB505DS Berbeda: Berbeda dengan pengidentifikasi kabel konvensional yang mengharuskan operator untuk menafsirkan ayunan penunjuk analog secara manual — proses subjektif yang rentan terhadap kesalahan dalam kondisi lapangan — XHSB505DS menggunakan teknologi PSK dengan algoritma cerdas untuk verifikasi digital otomatis. LCD warna 3,5 inci menampilkan centang hijau atau silang merah yang jelas, menghilangkan semua dugaan. Selain itu, ini adalah satu-satunya pengidentifikasi kabel di kelasnya yang menggabungkan identifikasi kabel dengan pengukuran tegangan AC (0~600V), arus AC (0~5000A), dan frekuensi — menjadikannya instrumen multifungsi sejati untuk tim pengujian profesional yang membutuhkan lebih dari sekadar ID kabel.
Spesifikasi Utama
Teknologi
PSK (Phase Shift Keying) dengan Algoritma Cerdas
Frekuensi Transmisi
625Hz, 1562Hz, 2500Hz, 10kHz (Dapat Disesuaikan)
Tegangan Pulsa (Mati Daya)
500V
Arus Pulsa
Maks 5A (tergantung resistansi loop)
Frekuensi Pulsa
1 kali/detik, Lebar Pulsa: 2ms
Daya Pemancar
Baterai lithium isi ulang 11,1V, ~8 jam waktu kerja
Tampilan Penerima
LCD Warna Sejati 3,5 inci
Diameter Kumparan Fleksibel
φ200mm (kumparan Rogowski, dapat disesuaikan lebih besar)
Spesifikasi Pemancar
| Parameter | Spesifikasi |
|---|
| Catu Daya | Baterai lithium isi ulang berkapasitas besar 11,1V, ~8 jam operasi berkelanjutan |
| Metode Keluaran | Kopling kaliper (aktif); Keluaran langsung (mati daya) |
| Frekuensi Transmisi | 625Hz, 1562Hz, 2500Hz, 10kHz (dapat disesuaikan dengan tombol panah) |
| Tegangan Pulsa | 500V (mode pengenalan mati daya) |
| Arus Pulsa | Maks 5A (tergantung resistansi loop) |
| Frekuensi / Lebar Pulsa | 1 kali/detik / 2ms |
| Tampilan | LCD besar dengan tegangan baterai waktu nyata, lampu latar putih |
| Dimensi | 320 * 275 * 145 mm; Kotak tahan tekanan ~200kg |
| Keamanan | Tahan AC 3700V/rms; IEC61326(EMC); IEC61010-1(CAT III 300V, CAT IV 150V) |
| Kondisi Operasi | -10℃ ~ 40℃; Kelembaban <80% |
Spesifikasi Penerima
| Parameter | Spesifikasi |
|---|
| Fungsi | ID kabel aktif & mati; Pengukuran tegangan, arus, frekuensi AC |
| Tampilan | LCD warna sejati 3,5 inci, indikasi ikon warna |
| Catu Daya | Baterai lithium isi ulang 7,4V, pengisian daya USB, ~6 jam waktu kerja |
| Kalibrasi Sinyal | Ya — 75%~135% dari nilai kalibrasi = kondisi ID yang valid |
| Pengenalan Arah | Ya — arah yang cocok diperlukan untuk identifikasi yang berhasil |
| Verifikasi | Centang hijau (√) = kabel target; Silang merah-oranye (*) = non-target |
| Rentang Tegangan AC | 0,00V ~ 600V (50Hz/60Hz), akurasi ±2%±3dgt |
| Rentang Arus AC | 0,00A ~ 5000A (50Hz/60Hz), akurasi ±2%±3dgt |
| Rentang Frekuensi | 45Hz ~ 70Hz, akurasi ±2%±3dgt |
| Klem Arus Fleksibel | Kumparan Rogowski, diameter dalam φ200mm, kabel 2m |
| Tingkat Deteksi | ~1 kali/detik dengan penyesuaian gain (bar amplitudo 10~100) |
| Rentang ID Mati Daya | Resistansi loop 0Ω~10kΩ (hingga ~10km kabel, tergantung grounding) |
| Rentang ID Aktif | Resistansi loop 0Ω~200Ω (hingga ~5km kabel, tergantung grounding) |
| Keamanan | IEC61010-1 CAT III 600V; IEC61010-031; IEC61326; Tingkat polusi 2 |
| Kondisi Operasi | -10℃ ~ 40℃; Kelembaban <80% |
Komponen Sistem

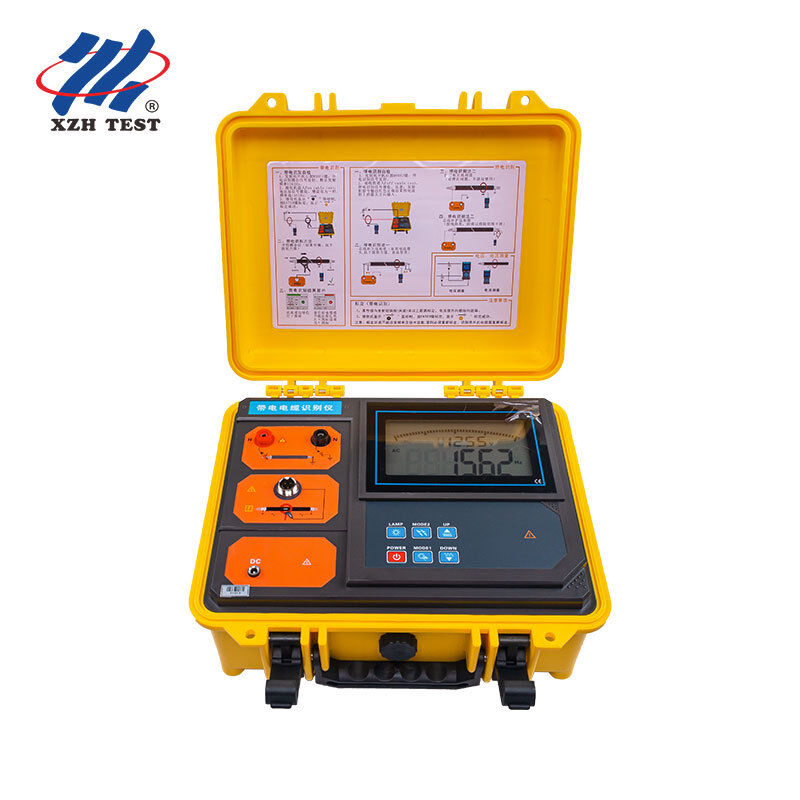

- Pemancar: Desain kotak perkakas terintegrasi dengan casing polipropilena, ketahanan tekanan 200kg, LCD besar dengan status baterai waktu nyata dan indikasi transmisi dinamis
- Klem Transmisi: Rahang φ120mm, kopling arah untuk injeksi sinyal kabel aktif, kabel 2m
- Penerima: Genggam, LCD warna 3,5 inci, mikroprosesor berkecepatan tinggi dengan algoritma PSK, kalibrasi kekuatan sinyal, verifikasi otomatis centang hijau / silang merah
- Klem Arus Fleksibel: Kumparan Rogowski dengan diameter dalam φ200mm, pelacakan transien yang sangat baik untuk deteksi kode pulsa, pengukuran non-kontak — aman dan cepat
Fitur Utama
- Teknologi PSK dengan algoritma cerdas untuk identifikasi kabel digital otomatis — menghilangkan kesalahan interpretasi manual
- LCD warna 3,5 inci dengan centang hijau (√) untuk kabel target dan silang merah (*) untuk non-target — hasil segera dan tidak ambigu
- Transmisi multi-frekuensi: 625Hz, 1562Hz, 2500Hz, 10kHz — dapat disesuaikan untuk deteksi optimal di berbagai jenis kabel dan kondisi
- Pengukuran tegangan AC (0~600V), arus AC (0~5000A), dan frekuensi (45~70Hz) bawaan — tiga instrumen dalam satu
- Kumparan Rogowski fleksibel (φ200mm) menangani kabel tebal dan konduktor tidak beraturan tanpa memutuskan sirkuit
- Fitur kalibrasi sinyal memastikan identifikasi yang andal dengan validasi toleransi 75%~135%
- Pengenalan arah meningkatkan akurasi — pemancar, klem penerima, dan sinyal harus sejajar arahnya
- Kotak perkakas pemancar yang kokoh tahan tekanan 200kg; peringkat tahan AC 3700V/rms
- Pengisian daya USB untuk penerima, pengisian daya DC 12,6V untuk pemancar — sistem baterai ganda dengan perlindungan baterai lemah
Prinsip Kerja
Identifikasi Kabel Aktif (Metode Kopling Kaliper): Pemancar memasangkan sinyal arus pulsa komposit pada frekuensi yang dipilih (625Hz~10kHz) melalui klem transmisi ke kabel lapis baja tiga inti target. Arus pulsa menghasilkan medan elektromagnetik terarah di sekitar kabel, yang dideteksi oleh kumparan Rogowski fleksibel dan didekode oleh algoritma PSK penerima. Prosesor cerdas penerima memverifikasi kalibrasi sinyal (75%~135% dari nilai yang ditransmisikan), konsistensi arah, dan kecocokan frekuensi sebelum menampilkan konfirmasi centang hijau.
Identifikasi Kabel Mati (Metode Koneksi Langsung): Pemancar mengeluarkan sinyal arus yang dikodekan pulsa 500V langsung ke inti kabel melalui kabel uji. Arus yang dikodekan menghasilkan medan elektromagnetik di sepanjang kabel. Kumparan fleksibel penerima mendeteksi, mendekode, dan mengidentifikasi kabel target melalui algoritma PSK cerdas, dengan hasil ditampilkan dengan jelas di LCD warna.
⚠️ Catatan Keselamatan Penting:
Identifikasi mati daya: Dilarang keras terhubung ke kabel aktif. Identifikasi aktif: Hanya berlaku untuk kabel lapis baja tiga inti. Jangan mencampur klem transmisi dan penerima. Arah sinyal masukan harus konsisten. Selubung kabel di kedua ujung harus di-grounding dengan baik untuk metode kopling.
Pertanyaan yang Sering Diajukan
T1: Untuk siapa XHSB505DS dirancang dan bagaimana perbedaannya dengan pengidentifikasi kabel dasar?
XHSB505DS dirancang untuk insinyur pengujian dan komisioning kabel profesional, departemen pemeliharaan industri, dan tim utilitas yang membutuhkan lebih dari sekadar identifikasi kabel sederhana. Berbeda dengan pengidentifikasi berbasis penunjuk analog dasar (seperti XHSB505B) yang memerlukan interpretasi manual subjektif, XHSB505DS menggunakan algoritma cerdas PSK dengan verifikasi otomatis centang hijau/silang merah — menghilangkan semua ambiguitas dan kesalahan manusia. Perangkat ini juga secara unik menggabungkan tiga instrumen dalam satu: pengidentifikasi kabel + pengukur tegangan AC (0~600V) + pengukur arus AC (0~5000A), menjadikannya pilihan bagi tim yang membutuhkan kemampuan pengujian lapangan yang komprehensif.
T2: Apa itu teknologi PSK dan mengapa teknologi ini meningkatkan akurasi identifikasi kabel?
PSK (Phase Shift Keying) adalah teknik modulasi digital yang mengkodekan data ke dalam perubahan fase sinyal yang ditransmisikan. Dalam XHSB505DS, pemancar menghasilkan sinyal pulsa yang dikodekan secara presisi yang dapat dikenali dan didekode secara unik oleh penerima melalui algoritma cerdas. Berbeda dengan sinyal pulsa sederhana yang digunakan dalam pengidentifikasi analog yang dapat tertukar dengan noise listrik, sinyal yang dikodekan PSK memberikan "sidik jari" digital unik yang secara dramatis mengurangi positif palsu. Mikroprosesor penerima memverifikasi kecocokan frekuensi, amplitudo sinyal (rentang kalibrasi 75%~135%), dan konsistensi arah sebelum mengonfirmasi identifikasi.
T3: Mengapa memilih kumparan Rogowski fleksibel daripada klem kaku tradisional?
Kumparan Rogowski fleksibel menawarkan tiga keuntungan utama: (1) Diameter φ200mm-nya mengakomodasi kabel tebal dan konduktor berbentuk tidak beraturan yang tidak muat di klem kaku; (2) ia memberikan kemampuan pelacakan transien yang sangat baik untuk sinyal yang dikodekan pulsa, memastikan penangkapan bentuk gelombang yang akurat; (3) ia memungkinkan pengukuran non-kontak tanpa memutuskan sirkuit yang diuji, secara signifikan meningkatkan keamanan lapangan dan kecepatan alur kerja. Fleksibilitas kumparan juga membuatnya lebih mudah diposisikan di parit kabel yang padat di mana klem kaku tidak praktis.
T4: Bisakah perangkat ini benar-benar mengukur tegangan dan arus AC selain identifikasi kabel?
Ya. Penerima XHSB505DS mencakup rangkaian pengukuran AC lengkap: tegangan AC dari 0,00V hingga 600V (50/60Hz), arus AC dari 0,00A hingga 5000A (50/60Hz), dan frekuensi dari 45Hz hingga 70Hz — semuanya dengan akurasi ±2%±3dgt. Ini menghilangkan kebutuhan untuk membawa multimeter atau meteran jepit terpisah ke lapangan, menyederhanakan alur kerja pengujian untuk tim komisioning dan pemeliharaan.
T5: Berapa panjang kabel maksimum yang dapat diuji oleh perangkat ini?
Untuk identifikasi kabel mati (koneksi langsung), perangkat dapat mendeteksi sinyal pulsa dengan resistansi loop hingga 10kΩ — biasanya sesuai dengan panjang kabel 0~10 kilometer, tergantung terutama pada resistansi grounding dan resistansi konduktor kabel. Untuk identifikasi kabel aktif (metode kopling), rentang deteksi mendukung resistansi loop hingga 200Ω — biasanya 0~5 kilometer. Dalam kedua kasus, baterai pemancar harus di atas 11V untuk kinerja optimal.
Tentang XZH TEST
XZH TEST adalah produsen profesional yang berspesialisasi dalam pengujian kabel, deteksi kesalahan, dan solusi diagnostik untuk utilitas listrik, kontraktor listrik, dan pelanggan industri di seluruh dunia. Dengan lini produk yang komprehensif termasuk pengidentifikasi kabel cerdas, pelokalisir kesalahan, dan sistem diagnostik, XZH TEST menghadirkan peralatan lapangan yang andal dan inovatif yang dirancang untuk aplikasi profesional yang paling menuntut.
Hubungi kami hari ini untuk solusi khusus yang disesuaikan dengan kebutuhan identifikasi dan pemeliharaan kabel Anda.
